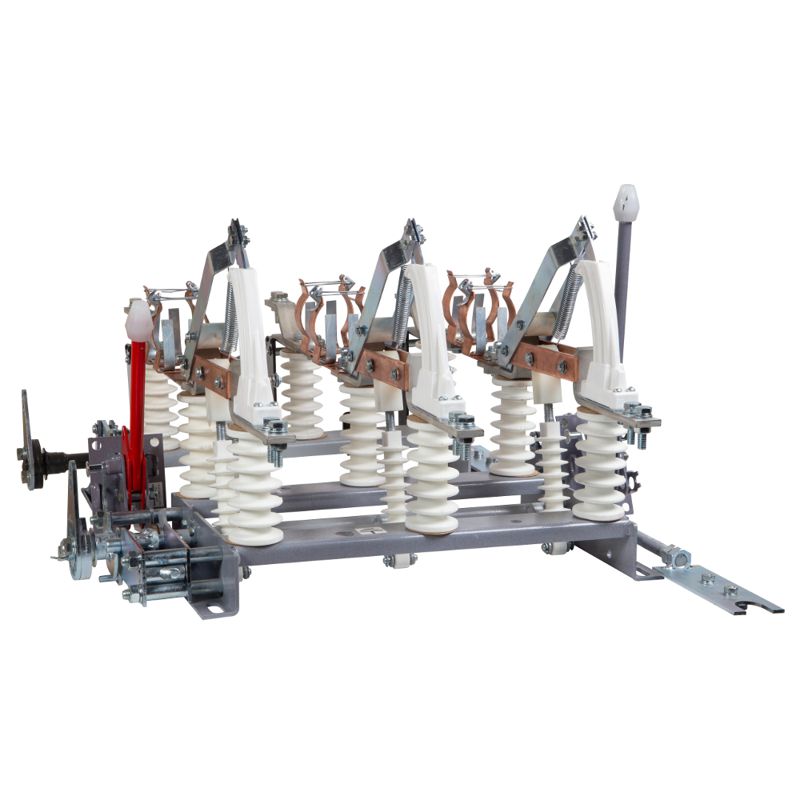

Выключатель нагрузки 3п 400А ВНА 10/400 П з И2 УХЛ2 КЭАЗ 145591

Описание

Выключатель нагрузки серии ВНА (выключатель нагрузки автогазовый) представляет собой коммутационный аппарат, предназначенный для работы в электрических сетях переменного трехфазного тока напряжением 10 (6) кВ. Он занимает промежуточное положение между разъединителем и силовым выключателем, поскольку способен отключать рабочие токи нагрузки, но не предназначен для разрыва цепей короткого замыкания. Назначение и область применения Основное назначение выключателей ВНА - включение и отключение под нагрузкой участков электрических цепей напряжением до 10 кВ, частотой 50-60 Гц, с номинальным током в соответствии со структурой обозначения. Конструктивно выключатель ВНА устанавливается в следующих типах распределительных устройств: Комплектные распределительные устройства (КРУ) Камеры стационарные одностороннего обслуживания (КСО) Комплектные трансформаторные подстанции (КТП) внутренней установки Важная особенность: эти аппараты обеспечивают видимый разрыв цепи в отключенном положении и безопасное заземление отключенного участка для производства работ Принцип действия и конструктивные особенности Автогазовое дугогашение Выключатель ВНА относится к коммутационным аппаратам с автогазовым дугогасительным устройством. Принцип работы основан на гашении электрической дуги, возникающей при размыкании контактов, потоком газов, выделяющихся из стенок дугогасительной камеры под воздействием высокой температуры дуги. В дугогасительной камере установлены специальные вкладыши из полиметилметакрилата (органического стекла). При горении дуги материал вкладышей интенсивно разлагается с выделением большого количества газов, давление в камере повышается, дуга охлаждается и гаснет. Конструкция Основные элементы конструкции выключателя ВНА: Рама - несущая металлическая конструкция Изоляторы - опорные и тяговые Главные контакты (неподвижные и подвижные) - обеспечивают прохождение рабочего тока Дугогасительные контакты - размыкаются после главных, принимая на себя дугу Дугогасительные камеры - по одной на каждый полюс Вал управления - передает движение от привода к контактам Пружинный механизм - обеспечивает быстроту операций включения и отключения Особенности кинематики При включении сначала замыкаются главные контакты, затем дугогасительные. При отключении последовательность обратная: сначала размыкаются главные контакты (без дуги, так как цепь еще замкнута через дугогасительные), затем дугогасительные контакты, на которых и возникает дуга, гасимая в камере.
