MEYERTEC

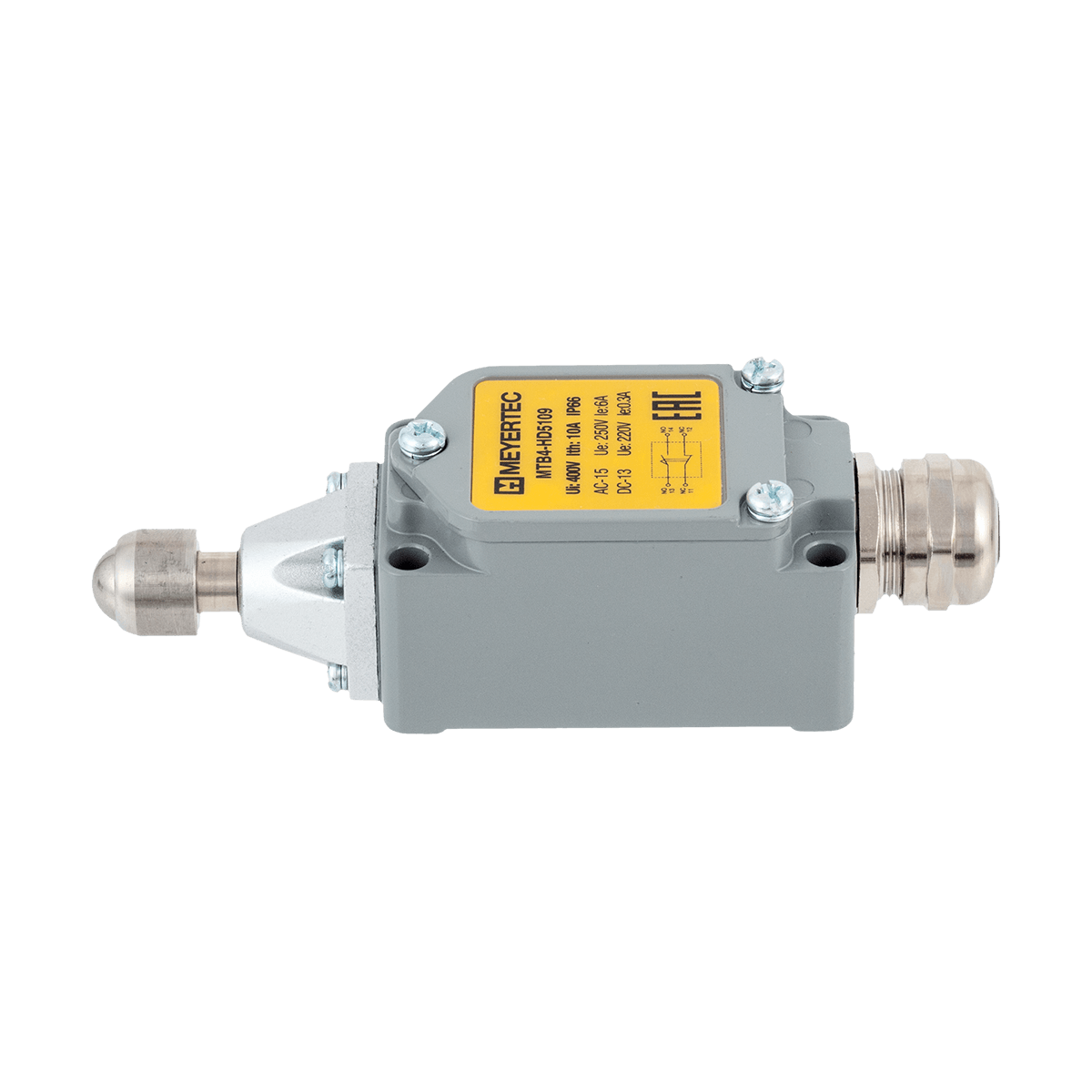

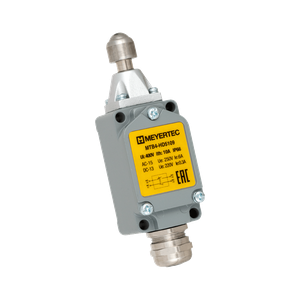

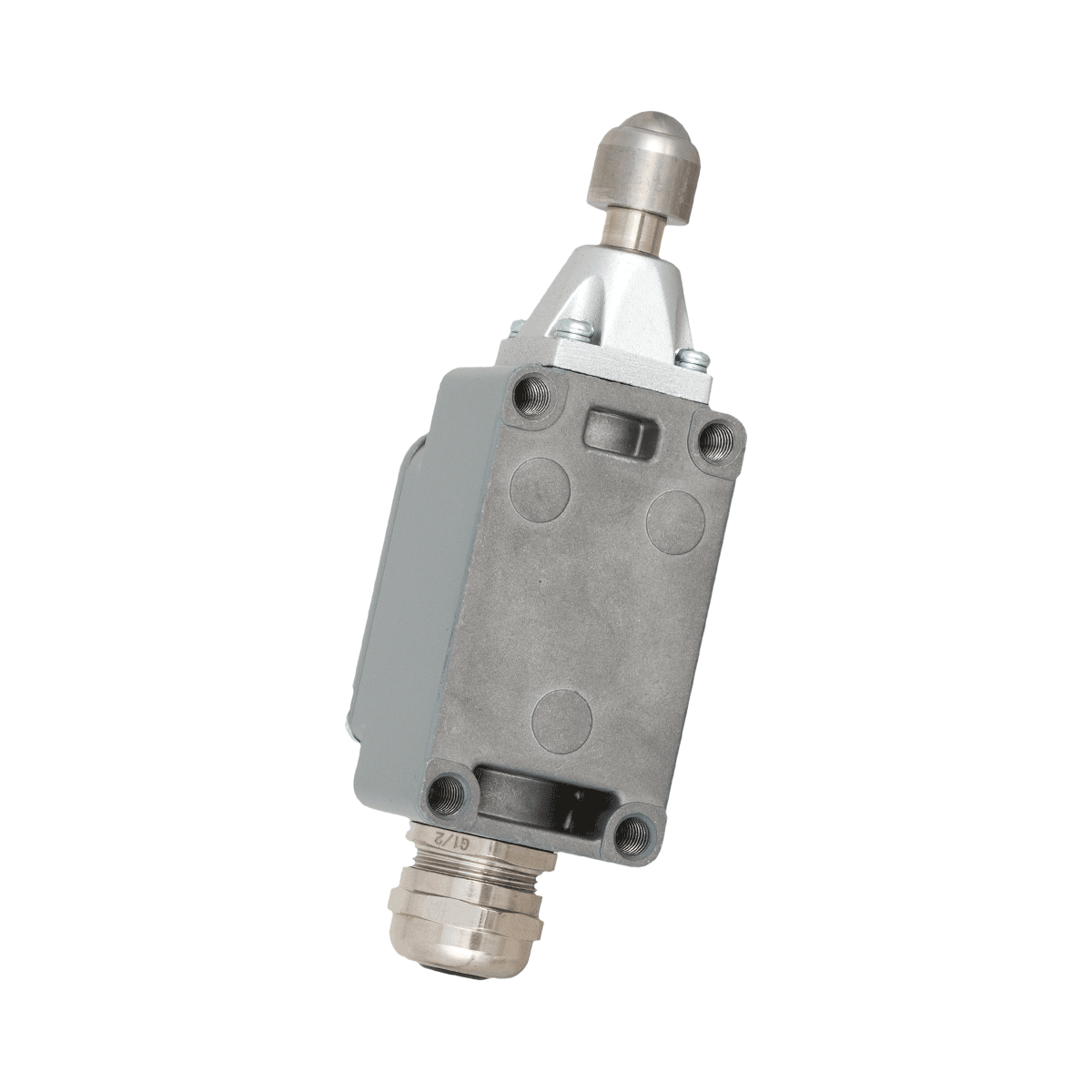

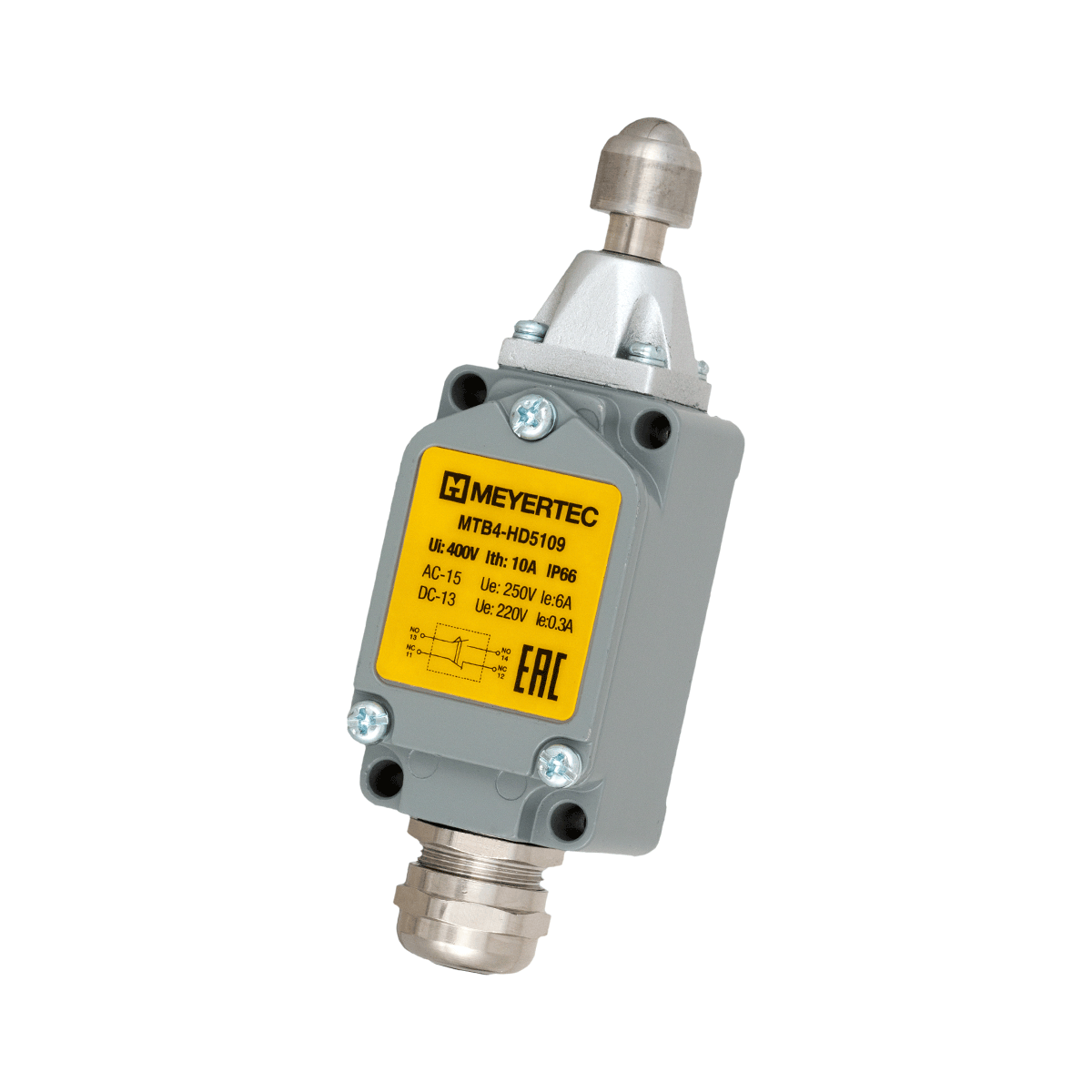

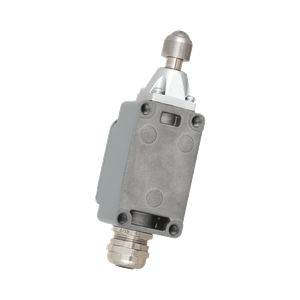

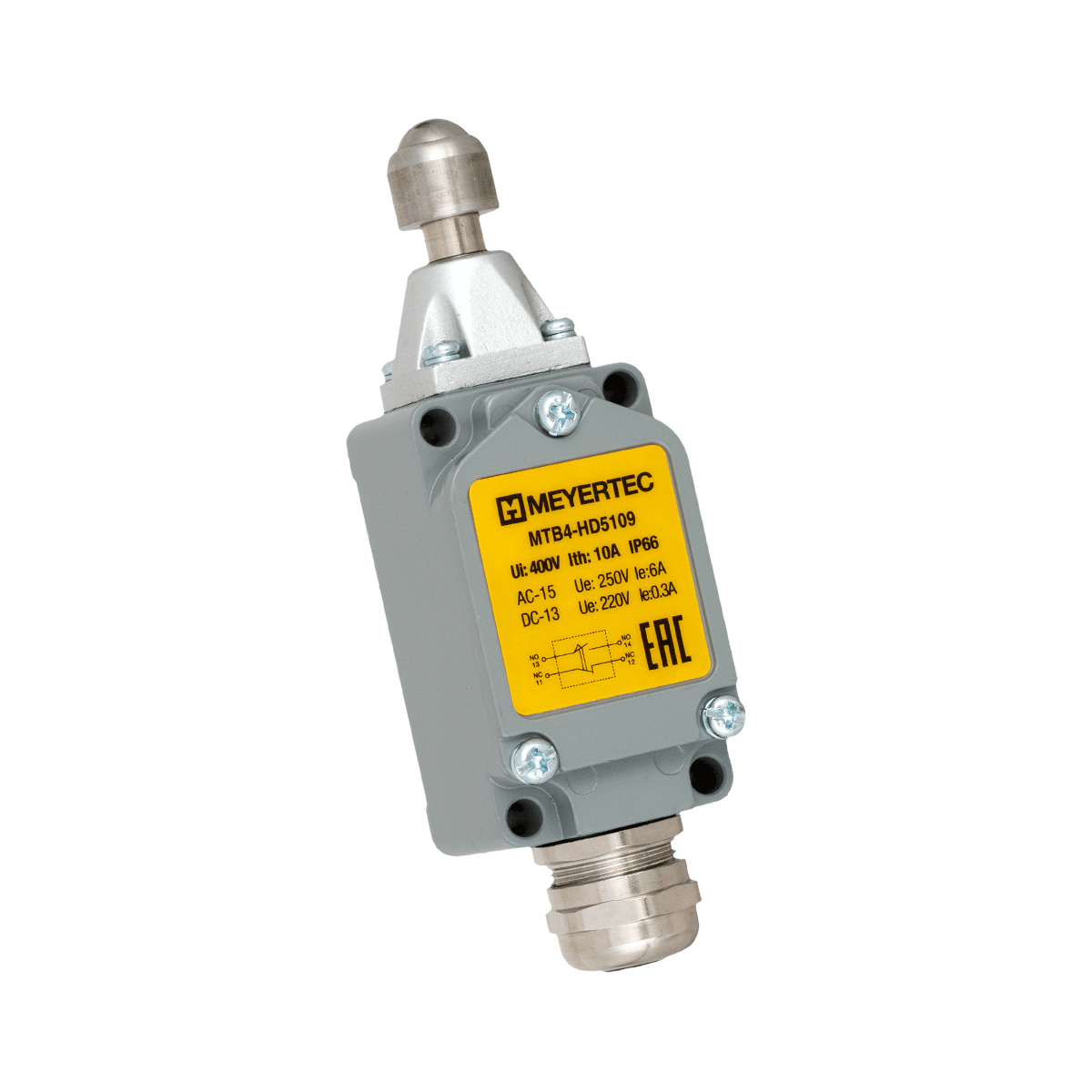

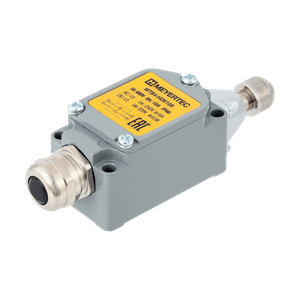

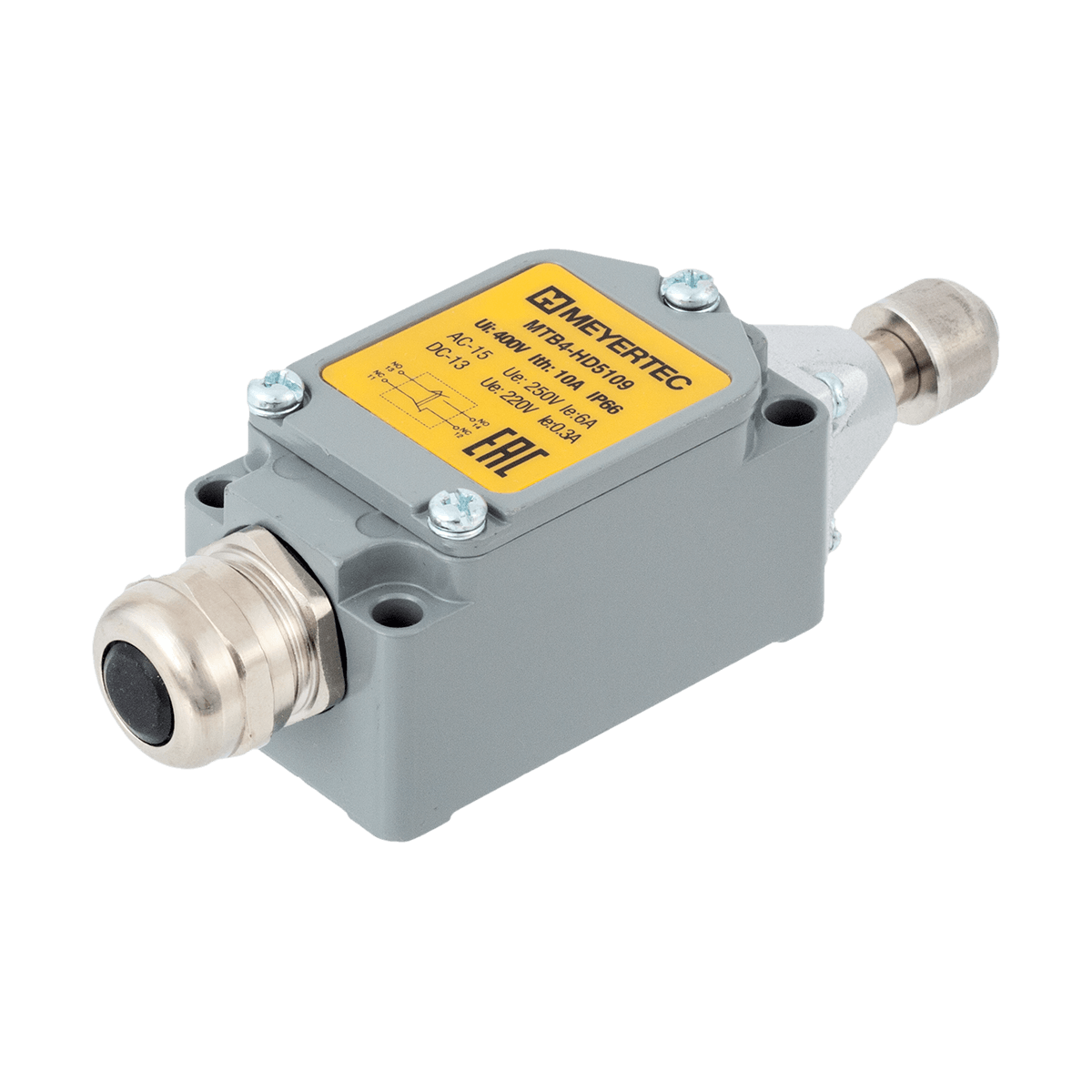

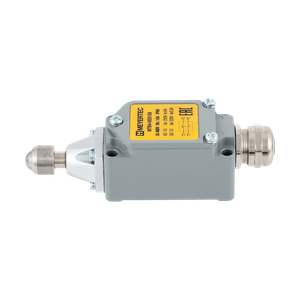

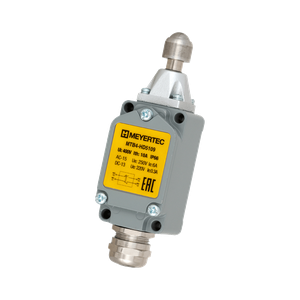

Выключатель концевой, IP66, плунжер стальной нажимной с подшипником

Артикул производителя: 150806
Код товара: meyertec_167175_150806
Продается штучно, 39 ед. в наличии
Обновлен: 28 сентября 19:59

1 704,34 ₽

Описание

Концевые выключатели серии MTB4-HD в металлическом корпусе предназначены для промышленного применения в условиях высоких механических нагрузок, вибраций, неблагоприятных внешних воздействий (контроль положения узлов и механизмов станков, транспортное и подъемное оборудование, специальная техника, роботизированные установки, системы автоматики в тяжелой и химической промышленности).

Концевые выключатели серии MTB4-HD комплектуются латунными кабельными вводами с резьбой G ½ (длина резьбы 8 мм, диаметр вводного кабеля 6-12 мм).

Преимущества

Повышенная механическая и антикоррозионная стойкость
Герметичность конструкции (IP66)
Коммутация 2-х цепей, 1 NO + 1 NC
Металлический герметичный кабельный ввод
Широкий модельный ряд
Метизы выполнены из оцинкованной инструментальной стали

Параметр	Значение
Скорость срабатывания	0,01 – 2 м/сек
Частота срабатывания: - механическая - электрическая	120 п/мин 30 п/мин
Контактная группа (тип)	1 NO + 1 NC
Сопротивление контактов, не менее	15мОм
Диэлектрическая прочность (при постоянном напряжении) в течение минуты, не менее	1000 В (контакт-контакт) 1500 В (контакт-корпус)
Износоустойчивость: - механическая, не более - электрическая, более	10 млн циклов 500 тыс. циклов
Вибростойкость	10…55 Гц, амплитуда 1,5 мм
Ударопрочность	30g, в течении 18 мс
Ток термической стойкости (Ith)	10 А
Степень защиты:	IP66
Материал корпуса	металл (силумин)
Масса	270…290 г
Рабочая температура	-20…+80°C

Электрические характеристики

Un	Резистивно-емкостная				Индуктивная
	R (резистор)		RC (сигнальная лампа)		L (катушка)		RL (ЭД)
	NC	NO	NC	NO	NC	NO	NC	NO
125 VAC	10A		3A	1,5A	10A		5A	2A
250 VAC	5А		2А	1А	5А		3А	1А
480 VAC	3А		1,5А	0,8А	3А		1,5А	0,8А
600 VAC	1A		1A	0,5A	1,5A		1A	0,5A
8 VDC	10A		6A	3A	10А		6A
14 VDC	10А		6A	3A	10А		6A
30 VDC	6А		4A	3A	6А		4A
125 VDC	0,8А		0,2А	0,2А	0,8A		0,2A
250 VDC	0,4А		0,1А	0,1А	0,4A		0,1A

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC

Скачать

Паспорта и руководства

Руководство по эксплуатации для концевых выключателей MTB4-HD

Скачать

Чертежи и 3D модели

Габаритный чертеж MTB4-HD5109	Скачать
3D модель MTB4-HD5109	Скачать

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC Руководство по эксплуатации для концевых выключателей MTB4-HD Габаритный чертеж MTB4-HD5109 3D модель MTB4-HD5109

Характеристики

Кратность товара: 1
