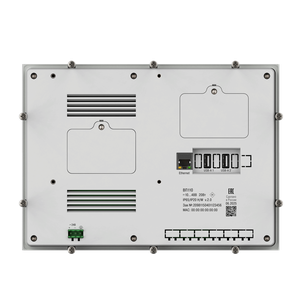

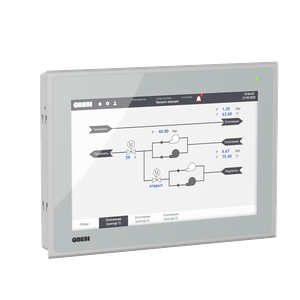

ВП110 сенсорная веб-панель оператора 10” со встроенным веб-браузером
Описание
ОВЕН ВП110 – сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который позволяет отображать веб-страницы. ВП110 работает напрямую с ПЛК, SCADA-системами и облачными решениями — без дополнительного ПО, без промежуточных проектов, без сложной настройки. Просто подключите по Ethernet или Wi-Fi — и управляйте.
Рекомендуется для совместного применения с ОВЕН ПЛК210 , СПК210 , OwenCloud и другими устройствами, имеющими веб-сервер.
Примечание: Начиная с 20 марта 2025 года выпускается обновленная модификация web-панели с аппаратной платформой H/W v2.0 и версией прошивки 2.2 (подробнее).

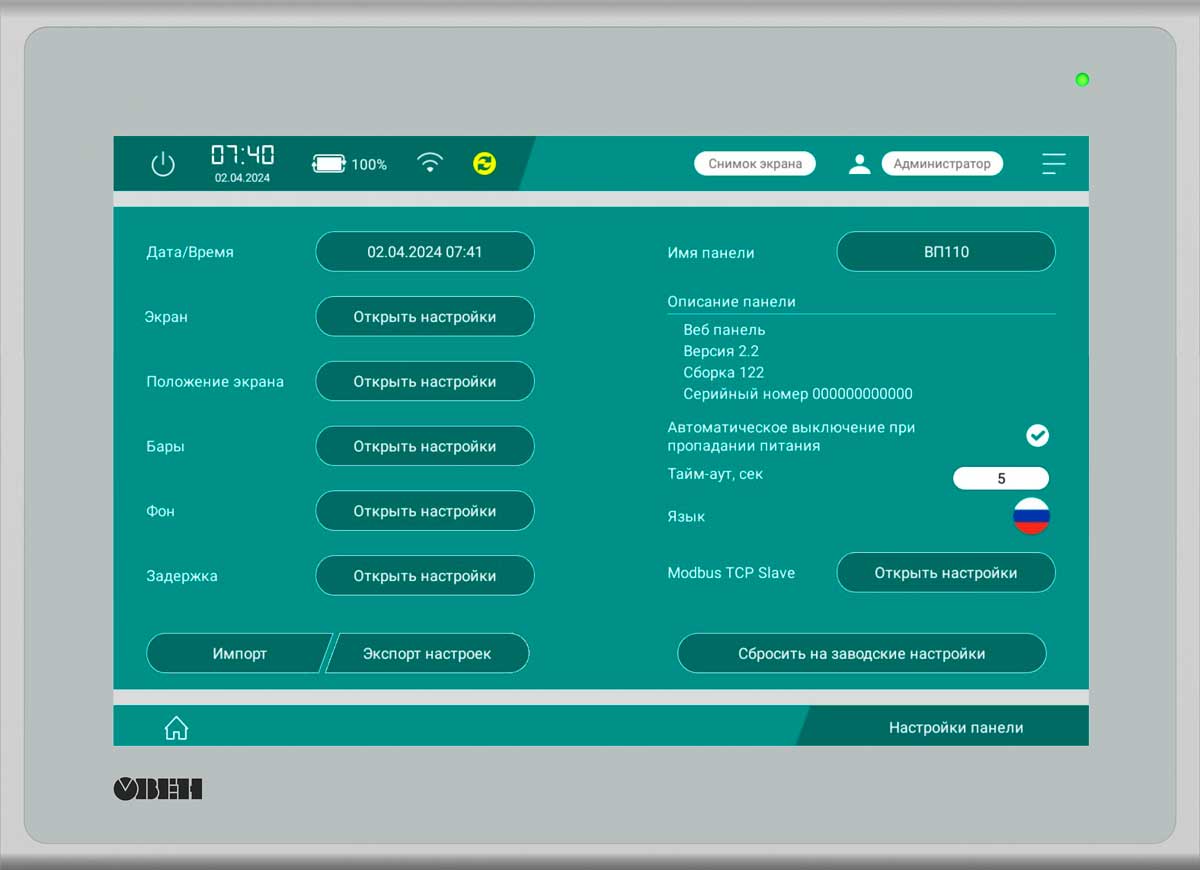

Улучшения в прошивке 2.2
- Поддержка протокола RTSP Позволяет использовать ВП110 не только для работы с веб-визуализацией ПЛК, но и отображения видеопотока камер наблюдения, имеющих поддержу протокола RTSP.
- Работа в режиме Modbus TCP Slave Теперь ПЛК может считывать с панели диагностическую информацию, а также управлять её работой (переключать вкладки, изменять яркость подсветки экрана, синхронизировать время, управлять воспроизведением аудиофайлов и т. д.)
- Ряд других нововведений Настраиваемая задержка между включением панели и отображением вкладки, кэширование самоподписанных HTTPS-сертификатов, возможность отключения отображения системного времени на верхней информационной панели.

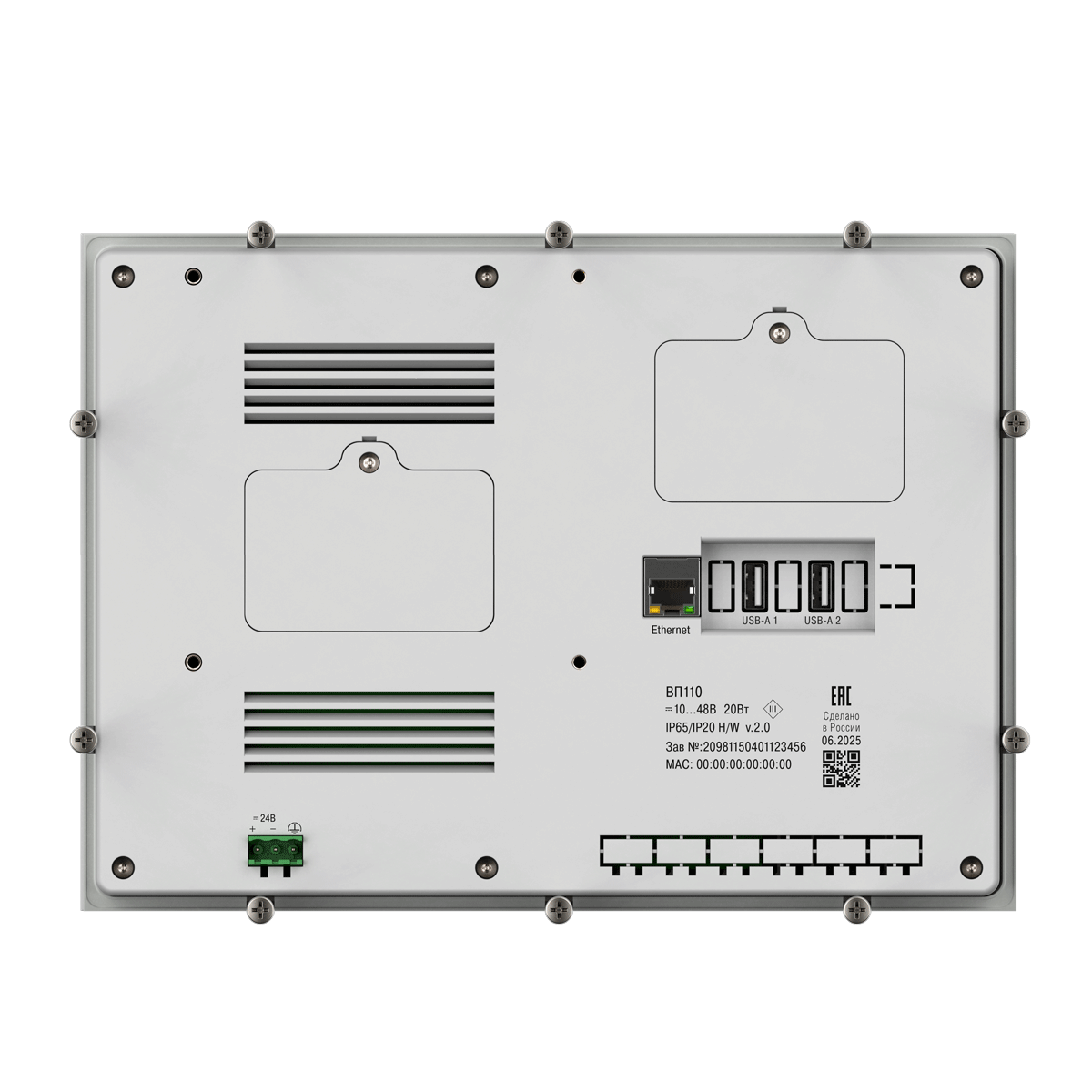

Конструктивное исполнение
Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

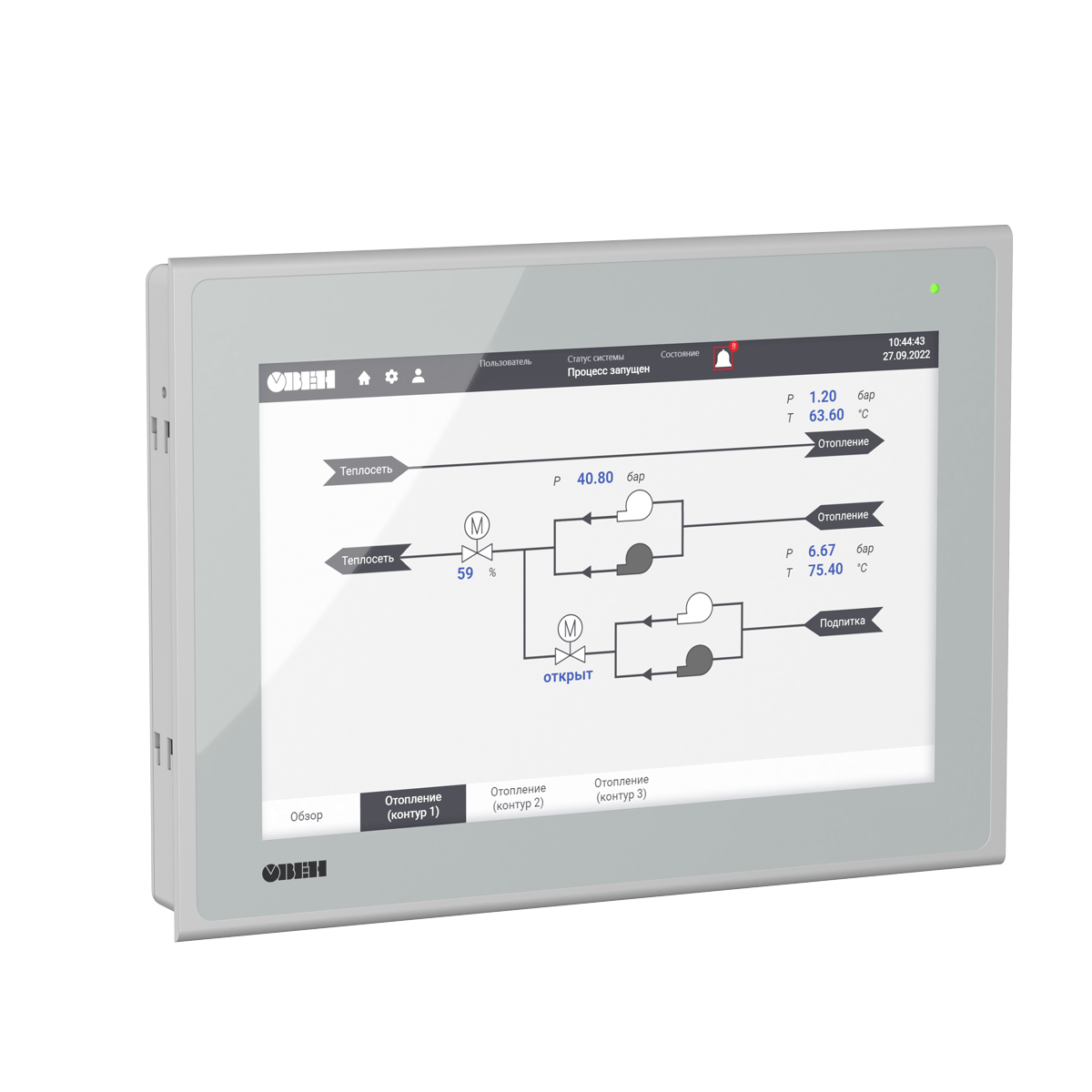

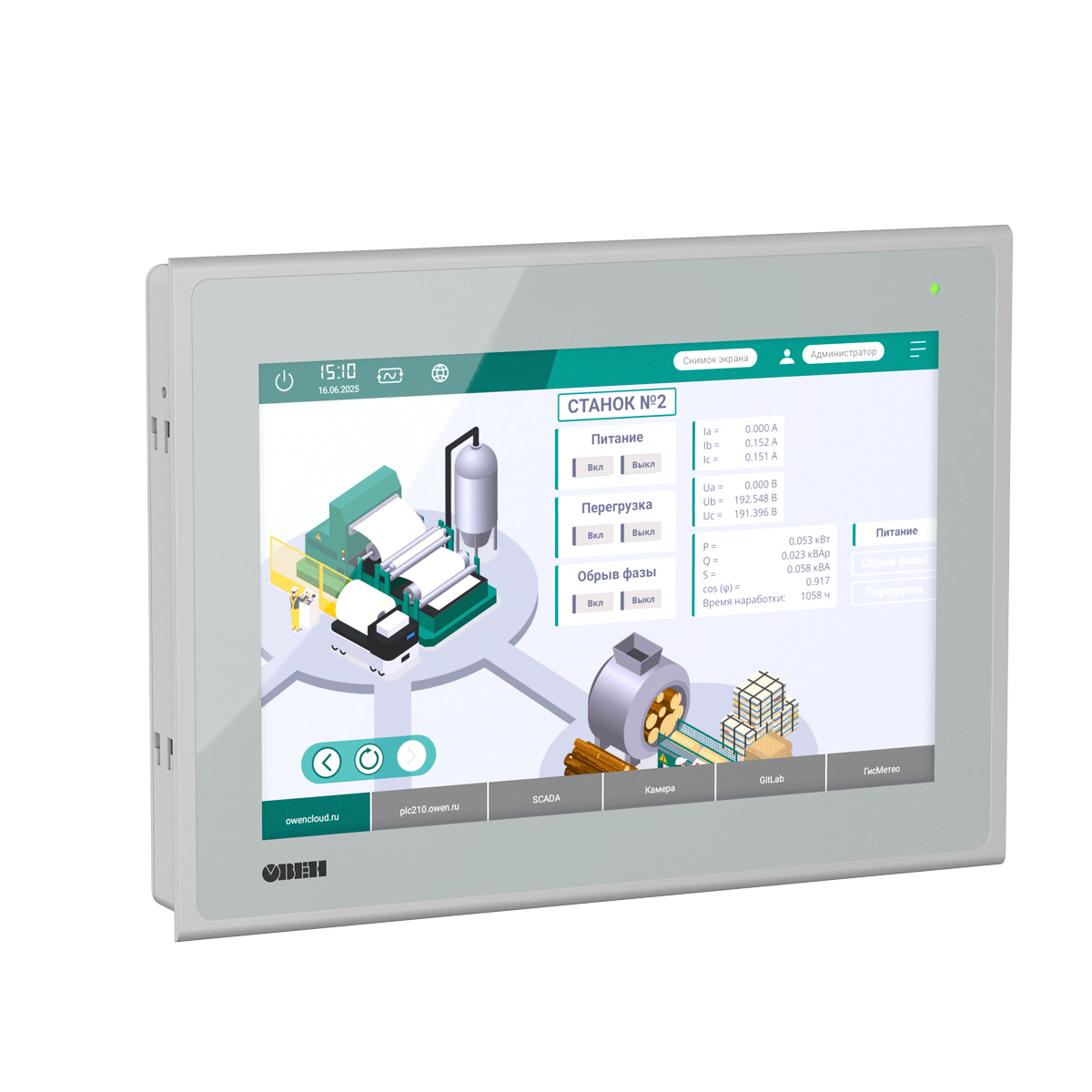

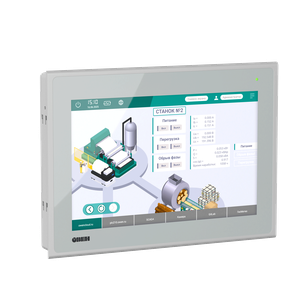

Примеры использования web-панели ОВЕН ВП110 в качестве HMI

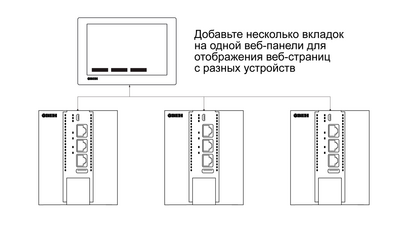

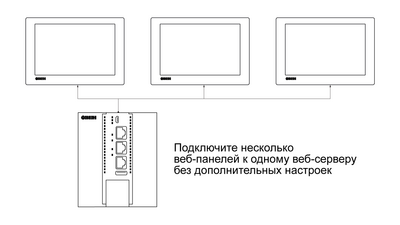

Интеграция и масштабирование
Функциональные особенности операторской web-панели
Проекционно-ёмкостный экран
Web-панель ВП110 имеет проекционно-ёмкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) и поддержкой технологии Multi-touch, которая позволяет обрабатывать до десяти одновременных касаний.
Интерфейсы для подключения
Для отображения web-визуализации устройство имеет два интерфейса связи – Ethernet и Wi-Fi. Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.
Расширенный диапазон питающего напряжения
Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.
Автономная работа устройства с помощью аккумуляторов
Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжения.
Предупреждение: не допускается эксплуатация панели при отсутствии или неисправности аккумуляторных батарей, выпущенных до 20.03.2025.
Подключение HID-устройств
Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.
- Технические характеристики ВП110 H/W v2.0
- Технические характеристики ВП110
| Наименование | Значение |
|---|---|
| Системные характеристики | |
| Центральный процессор | 4×ARM Cortex™-A55 Core |
| Частота центрального процессора | 1800 МГц |
| Графический процессор | ARM MALI-G52 |
| Объем ПЗУ | 8 Гб (eMMC) |
| Объем ОЗУ | 2048 Мб( LPDDR4) |
| Часы реального времени | Есть* |
| Индикатор | Есть, двухцветный |
| Дисплей | |
| Тип | TFT IPS |
| Тип подсветки | LED (светодиодная подсветка) |
| Диагональ | 10,1 дюйма |
| Разрешение | 1280×800 пикселей |
| Плотность пикселей | 140 dpi |
| Рабочая зона (ширина×высота) | 216,58×135,36 мм |
| Яркость | 300 кд/м 2 |
| Экран | |
| Тип | Проекционно-емкостный, Glass+Glass |
| Рабочая зона (ширина×высота) | 216×135 мм |
| Толщина стекла | 1,4 мм |
| Количество одновременных нажатий, не более | 10 |
| Интерфейсы | |
| Ethernet | 1×Ethernet 10/100/1000 Мбит/c (RJ45) |
| USB Host | 2×USB 2.0 A (для подключения USB-накопителя и/или устройств ввода) |
| Wi-Fi | |
| Тип антенны | Встроенная |
| Поддерживаемые стандарты | IEEE802.11 b/g/n/d/e/h/i |
| Частотный диапазон | 2,4-2,4835 ГГц |
| USB** | |
| Количество портов | 2 |
| Стандарт USB | 1.0, 1.1, 2.0 |
| Длина кабеля, не более | 1,5 м |
| Поддерживаемые файловые системы | FAT 32 |
| Максимальная емкость накопителя | 32 Гб |
| Максимальный рабочий ток порта | 500 мА |
| Максимальный ток при одновременной работе 2 портов | 650 мА |
| Динамик | |
| Тип | Моно |
| Выходная мощность | 1,3 Вт |
| Питание | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения | от 10 до 48 В |
| Номинальное напряжение питания | 24 В |
| Максимальная потребляемая мощность в установившемся режиме, не более | 20 Вт |
| Максимальная длина кабеля питания | 30 м |
| Поддерживаемые аккумуляторные батареи | |
| Тип | ICR18650 |
| Количество | 2 шт. |
| Рекомендуемая емкость | 2600 мА·ч |
| Номинальное напряжение | 3,7 В |
| ПО | |
| Операционная система | Android 11 |
| Прикладное ПО | Веб-панель |
| Корпус | |
| Габаритные размеры (Ш×В×Г) | (266×193×37)±1 мм |
| Установочные размеры для крепления в щит | 259×186 мм |
| Установочные размеры для крепления по стандарту VESA MIS-D 100, R | 100×100 мм |
| Степень защиты корпуса по ГОСТ 14524: | |
| - со стороны лицевой панели | IP65 |
| - со стороны задней панели | IP20 |
| Общие характеристики | |
| Масса брутто, не более | 1,5 кг |
| Примечание *Точность хода часов реального времени – ±5 секунд в сутки при 25 °C. **После подключения USB-накопителя необходимо программно перезагрузить панель. | |
| Параметр | Значение |
|---|---|
| Аппаратные характеристики | |
| Процессор | 4 x ARM Cortex™-A7 Core |
| Частота, ГГц | 1,3 |
| Графический процессор | ARM Mali-400 |
| Частота графического процессора, МГц | 500 |
| Объем Flash-памяти (eMMC), ГБ | 8 |
| Оперативная память (LPDDR3), ГБ | 1 |
| Часы реального времени (RTC) | Есть, энергонезависимые 1 |
| Дисплей | |
| Тип дисплея | TFT IPS |
| Тип подсветки | LED (светодиодная подсветка) 2 |
| Тип сенсорного экрана | Ёмкостный, с поддержкой Multi-touch 3 |
| Диагональ, дюймы | 10,1 |
| Разрешение, пиксель | 1280×800 |
| Интерфейсы | |
| Ethernet | 1 × 10/100 Мбит/c (RJ45) |
| Wi-Fi | 802.11 b/g/n (2,4 ГГц) |
| 3G | GSM: 850/900/1900 WCDMA: B1/2/5/8 TD-SCDMA: B34/39 |
| USB Host | 2 × USB 2.0 Тип A – для подключения HID-устройств |
| Программное обеспечение | |
| Операционная система | Android OS 8.1 |
| Прикладное ПО | Веб-браузер (Mozilla Firefox, v.89.0) |
| Питание | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения, В | 10...48 |
| Номинальное напряжение питания, В | 24 |
| Макс. потребляемая мощность, Вт | 20Вт |
| Питание от аккумуляторных батарей | Есть |
| Корпус | |
| Конструктивное исполнение | Для щитового крепления и VESA100 |
| Тип вентиляции | Естественная вентиляция |
| Габаритные размеры (ширина × высота × глубина), мм | (266×193×37) ± 1 |
| Установочные размеры (ширина × высота), мм | 259×186 |
| Степень защиты корпуса по ГОСТ14254: | |
| - с лицевой стороны | IP65 |
| - со стороны разъемов | IP20 |
| Общие характеристики | |
| Рабочая температура, °C | 0...50 |
| Рабочая влажность, % | 10…90 (без конденсации) |
| Температура хранения, °C | -20…+60 |
| Масса брутто не более, кг | 1,5 |
| Обозначение при заказе | ВП110 |
| 1 Питание RTC реализовано с помощью двух элементов питания ICR18650. 2 Яркость подсветки может быть изменена в сервисном меню. 3 Multi-touch обрабатывает до 10 касаний. | |
