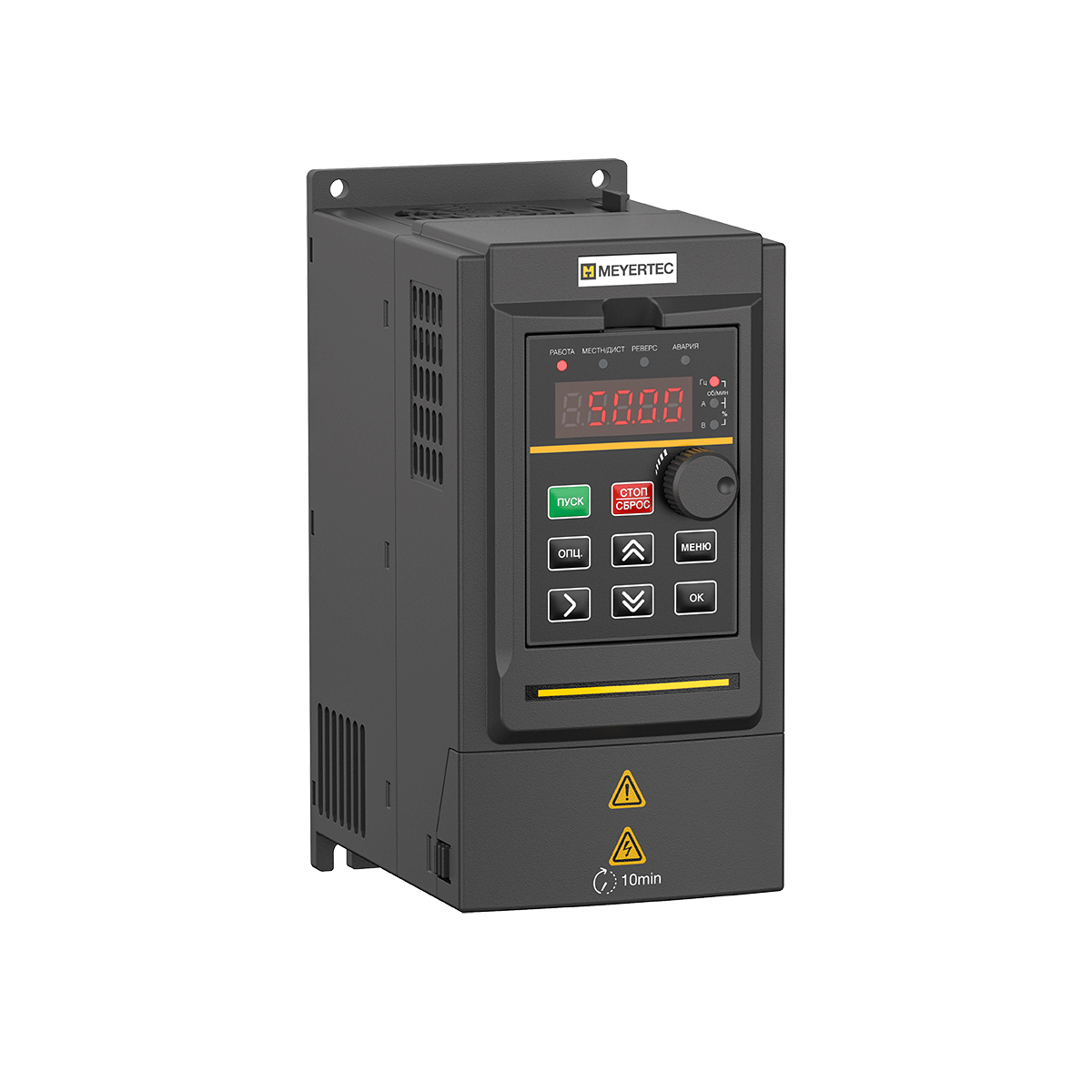

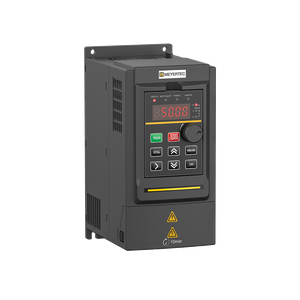

MEYERTEC

Вход 1 фаза, выход 3 фазы, мощность 1,5 кВт, вых. ток 7 А

Артикул производителя: 149824
Код товара: meyertec_167131_149824
Продается штучно, 90 ед. в наличии
Обновлен: 24 сентября 08:14

14 640,00 ₽

Описание

Преобразователи частоты MEYERTEC серии VFD1 предназначены для управления приводами на базе асинхронных и синхронных двигателей в промышленности и ЖКХ.

Преимущества

Съемная панель оператора в комплекте.
Климатическое исполнение от -10 до 50 °С без снижения заявленных характеристик.
Управление двигателями с выходной частотой до 1000 Гц.
Быстросъёмный вентилятор охлаждения.
Возможность подключения тормозного резистора.
Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора.

Основные функции преобразователя частоты

Векторный бездатчиковый и скалярный режим управления двигателем.
Автоматическая адаптация двигателя без вращения.
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Автоматическая оптимизация энергопотребления.
Полная функциональная и аппаратная диагностика и защита работы преобразователя.
Компенсация нагрузки и скольжения.
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
Возможность динамического торможения, в том числе с применением тормозных резисторов.

Параметр	Значение
Питающая сеть	1×220 В
Выходное напряжение	3×220 В
Мощность	1,5 кВт
Выходной ток	7 А
Выходная частота	0…320 Гц (SVC), 0…1000 Гц (U/F)
Режим управления	Скалярное (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC)
Перегрузочная способность	G-тип: 150 % в течение 60 секунд, 180 % в течение 1 секунды P-тип: 120 % в течение 60 секунд, 150% в течение 1 секунды
Локальная панель оператора	Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров
Интерфейс	RS-485
Цифровые входы	6 (сухой контакт)
Аналоговые входы	2 (0…10 В – 1 шт.) (0…10 В или 4...20 мА – 1 шт.)
Релейные выходы	1 (NO или NC, ~240В, 3А в AC и ~30В, 5А в DC);
Транзисторный выход	1 (=24 В, 50 мА)
Аналоговые выходы	1 (0…10 В, 0/4…20 мА)
Встроенные регуляторы	ПИД-регулятор; Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20
Диапазон рабочих температур	-10…+50 ºС при влажности <95 %
Температура при хранении и транспортировке	-25...+60 °C
Длина моторного кабеля (без внешнего дросселя)	<100 м

Паспорта и руководства

Руководство по эксплуатации ПЧВ MEYERTEC серии VFD1

Скачать

Сертификаты и декларации

Декларация о соответствии ПЧВ MEYERTEC серии VFD1

Скачать

Программное обеспечение

Конфигуратор УК ПЧВ

Скачать

Чертежи и 3D модели

Габаритный чертеж VFD1-1K5-A-20	Скачать (pdf) Скачать (dwg)
3D модель VFD1-1K5-A-20	Скачать

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации ПЧВ MEYERTEC серии VFD1 Декларация о соответствии ПЧВ MEYERTEC серии VFD1 Конфигуратор УК ПЧВ Габаритный чертеж VFD1-1K5-A-20 3D модель VFD1-1K5-A-20

Характеристики

Вес: 1,4 г.
Кратность товара: 1
Габаритные размеры: 0,238/0,145/0,192 мм.
