Описание
Вентиляционные решетки (впускные и выпускные) используются для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования.
В тех случаях, когда в шкафах управления или электрощитах смонтировано оборудование, выделяющее большое количество тепла (твердотельные реле, блоки питания, преобразователи частоты и т.д.), возникает необходимость создания принудительной вентиляции шкафа.
Вентиляторы серии KIPVENT кроме вентиляции и охлаждения дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа, что предотвращает скопление пыли и её попадание внутрь приборов.
Для управления вентиляторами KIPVENT рекомендуется применять термостаты MTK-CT0 или MTK-CT2.
Рекомендации по использованию вентиляторов и решеток серии KIPVENT
- Используйте выпускные и впускные решетки с вентиляторами в тех случаях, когда температура воздуха снаружи ниже температуры внутри шкафа. В данном случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
- Необходимо использовать впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот. В этом случае из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
- Устанавливать впускную решетку с вентилятором лучше в нижней трети шкафа, а выпускную решетку – в верхней трети (как можно выше), что позволит обеспечить естественную конвекцию воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
- К впускным и выпускным решеткам шкафа необходимо обеспечить свободный доступ воздуха, чтобы излишнее тепло беспрепятственно могло поступать из шкафа в окружающую среду.
- Применяйте термостаты MTK-CT0 или MTK-CT2, чтобы вентилятор работал не постоянно, а включался только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.

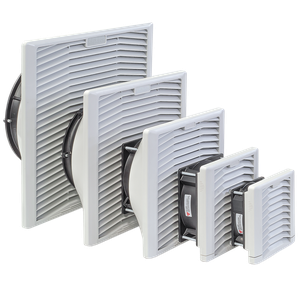

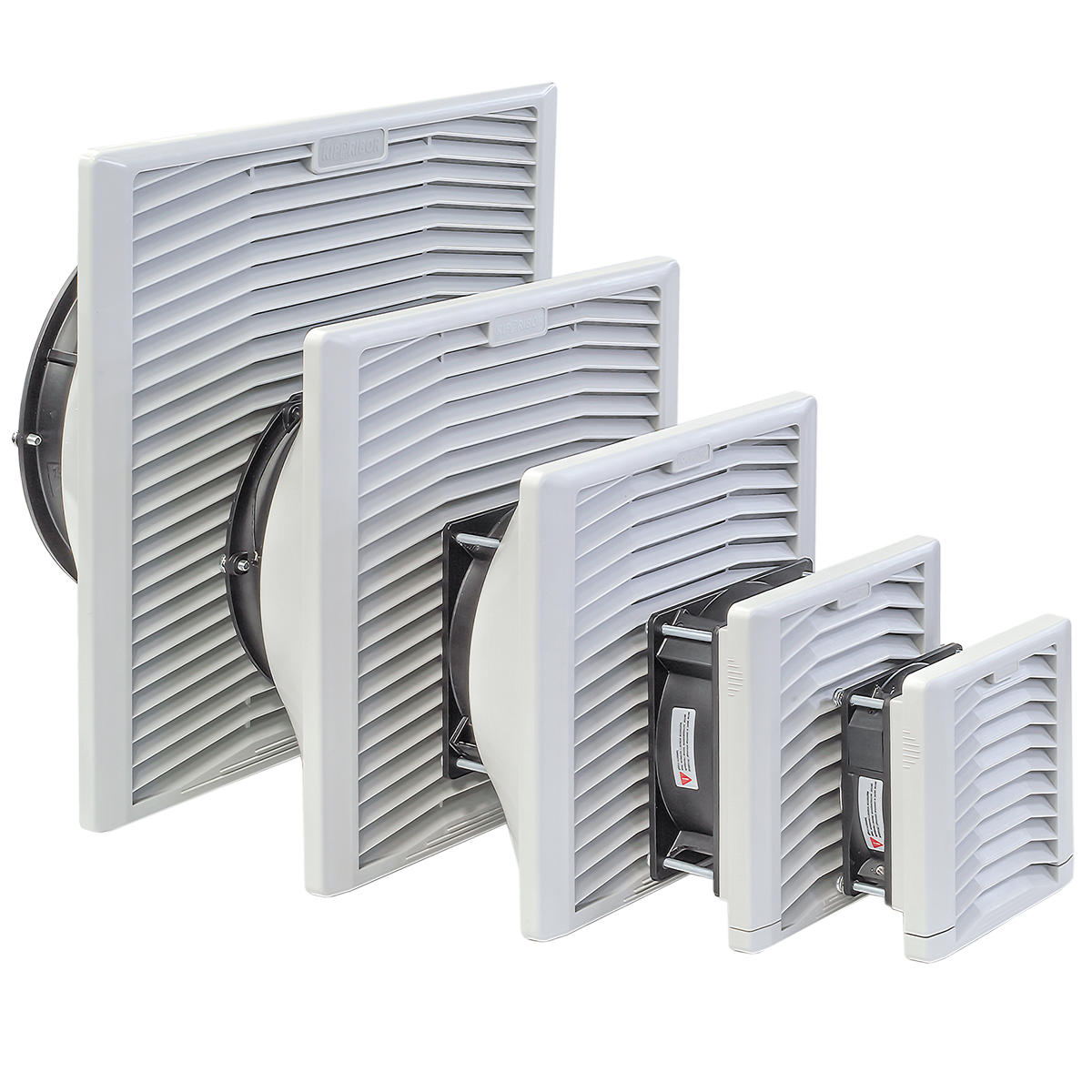

Технические характеристики впускных решеток с вентиляторами серии KIPVENT
| Параметр | Значение параметра | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Фото | |||||||||
| Модификация | KIPVENT-100.01.230 | KIPVENT-100.11.230 | KIPVENT-200.01.230 | KIPVENT-200.11.230 | KIPVENT-300.01.230 | KIPVENT-400.01.230 | KIPVENT-400.11.230 | KIPVENT-400.21.230 | KIPVENT-500.01.230 |
| Напряжение питания | 230 VAC, 50/60 Гц | ||||||||
| Мощность | 20 Вт | 14 Вт | 14 Вт | 21 Вт | 21 Вт | 45 Вт | 56 Вт | 54 Вт | 54 Вт |
| Свободная подача воздуха | 42 м 3 /ч | 55 м 3 /ч | 88 м 3 /ч | 98 м 3 /ч | 111 м 3 /ч | 269 м 3 /ч | 541 м 3 /ч | 580 м 3 /ч | 580 м 3 /ч |
| Подача воздуха в комбинации с выпускной решеткой | 36 м 3 /ч | 42,5 м 3 /ч | 65 м 3 /ч | 85 м 3 /ч | 94 м 3 /ч | 238 м 3 /ч | 429 м 3 /ч | 456 м 3 /ч | 511 м 3 /ч |
| Макс. статическое давление | 28 Па | 36 Па | 26 Па | 53 Па | 55 Па | 110 Па | 143 Па | 155 Па | 115 Па |
| Поверхностная плотность фильтра | 150 г/м 2 | ||||||||
| Класс фильтра (DIN 779) | G2 | ||||||||
| Уровень шума (DIN 45 635) | 35 дБА | 37 дБА | 41 дБА | 49 дБА | 49 дБА | 56 дБА | 61 дБА | 63 дБА | 63 дБА |
| Тип подшипника | Подшипник качения | ||||||||
| Степень защиты | IP54 | ||||||||
| Габаритные размеры | 121×121×60,5 мм | 121×121×73,5 мм | 149×149×73 мм | 149×149×73 мм | 204×204×102 мм | 255×255×115 мм | 255×255×130 мм | 255×255×124 мм | 321×321×124,5 мм |
| Размер выреза | 93,5×93,5 мм | 93,5×93,5 мм | 121×121 мм | 121×121 мм | 174×174 мм | 222×222 мм | 222×222 мм | 222×222 мм | 291×291 мм |
| Масса | 0,38 кг | 0,49 кг | 0,79 кг | 0,79 кг | 1,01 кг | 1,64 кг | 2,28 кг | 1,73 кг | 2,99 кг |
| Материал | Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 | ||||||||
| Цвет | RAL7035 | ||||||||
| Рабочая температура | -20…+60 °C | ||||||||
| Температура хранения | -40…+70 °C | ||||||||

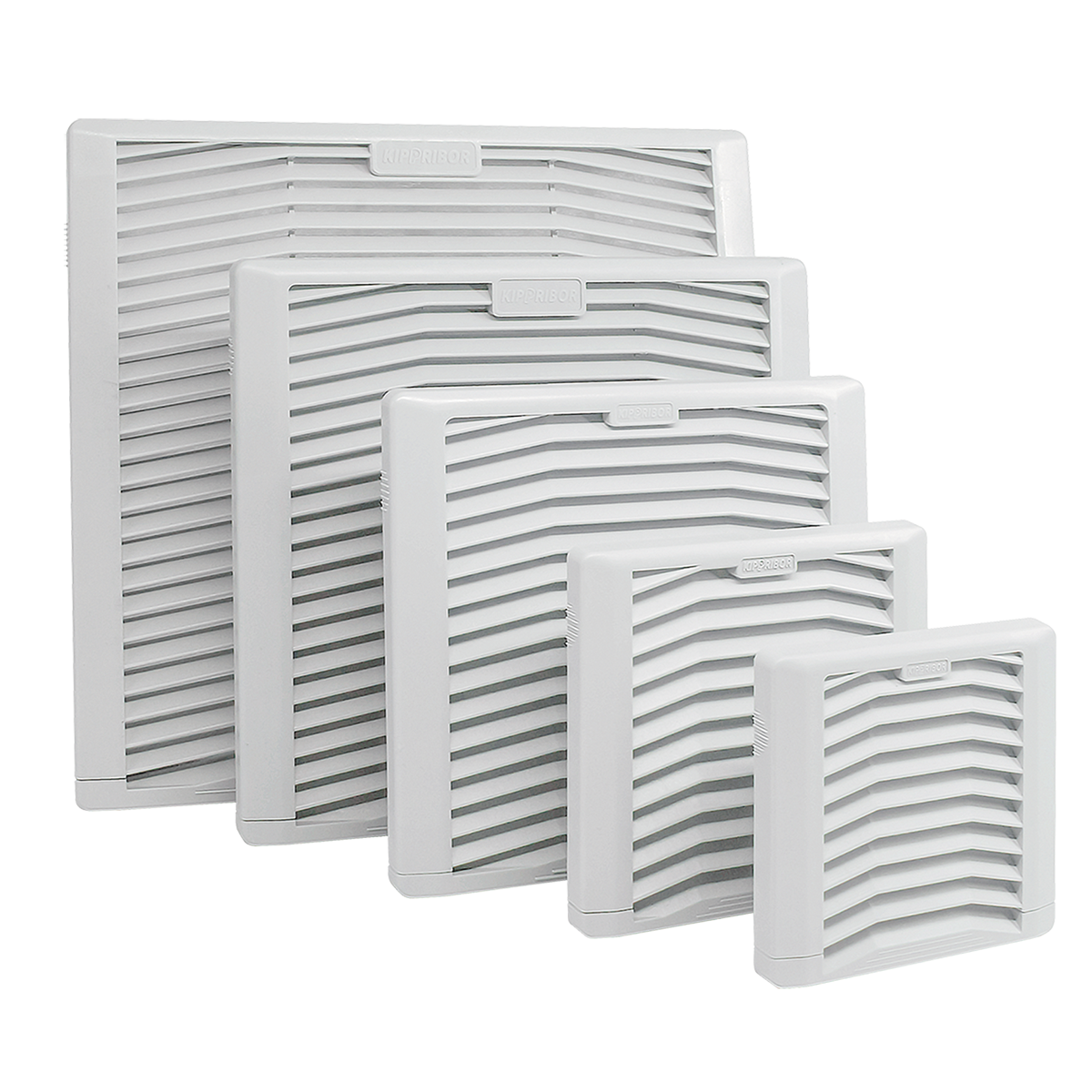

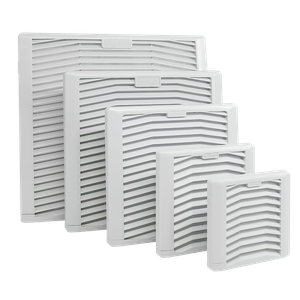

Технические характеристики выпускных решеток серии KIPVENT
| Параметр | Значение параметра | ||||
|---|---|---|---|---|---|
| Фото | |||||
| Модификация | KIPVENT-100.01.300 | KIPVENT-200.01.300 | KIPVENT-300.01.300 | KIPVENT-400.01.300 | KIPVENT-500.01.300 |
| Поверхностная плотность фильтра | 150 г/м 2 | ||||
| Класс фильтра (DIN 779) | G2 | ||||
| Степень защиты | IP 54 | ||||
| Габаритные размеры | 121×121×29,5 мм | 148,5×148,5×29,5 мм | 204×204×29,5 мм | 255×255×30 мм | 320×320×26,5 мм |
| Размер выреза | 93,5×93,5 мм | 121×121 мм | 174×174 мм | 222×222 мм | 291×291 мм |
| Масса | 0,08 кг | 0,16 кг | 0,33 кг | 0,42 кг | 0,52 кг |
| Материал | Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 | ||||
| Цвет | RAL7035 | ||||
| Рабочая температура | -20…+60 °C | ||||
| Температура хранения | -40…+70 °C | ||||
Характеристики вентиляторов в координатах «давление/расход»:
KIPVENT-100.01.230
KIPVENT-100.11.230
KIPVENT-200.01.230
KIPVENT-200.11.230
KIPVENT-400.11.230
KIPVENT-400.21.230
KIPVENT-400.01.230
KIPVENT-500.01.230
KIPVENT-300.01.230
