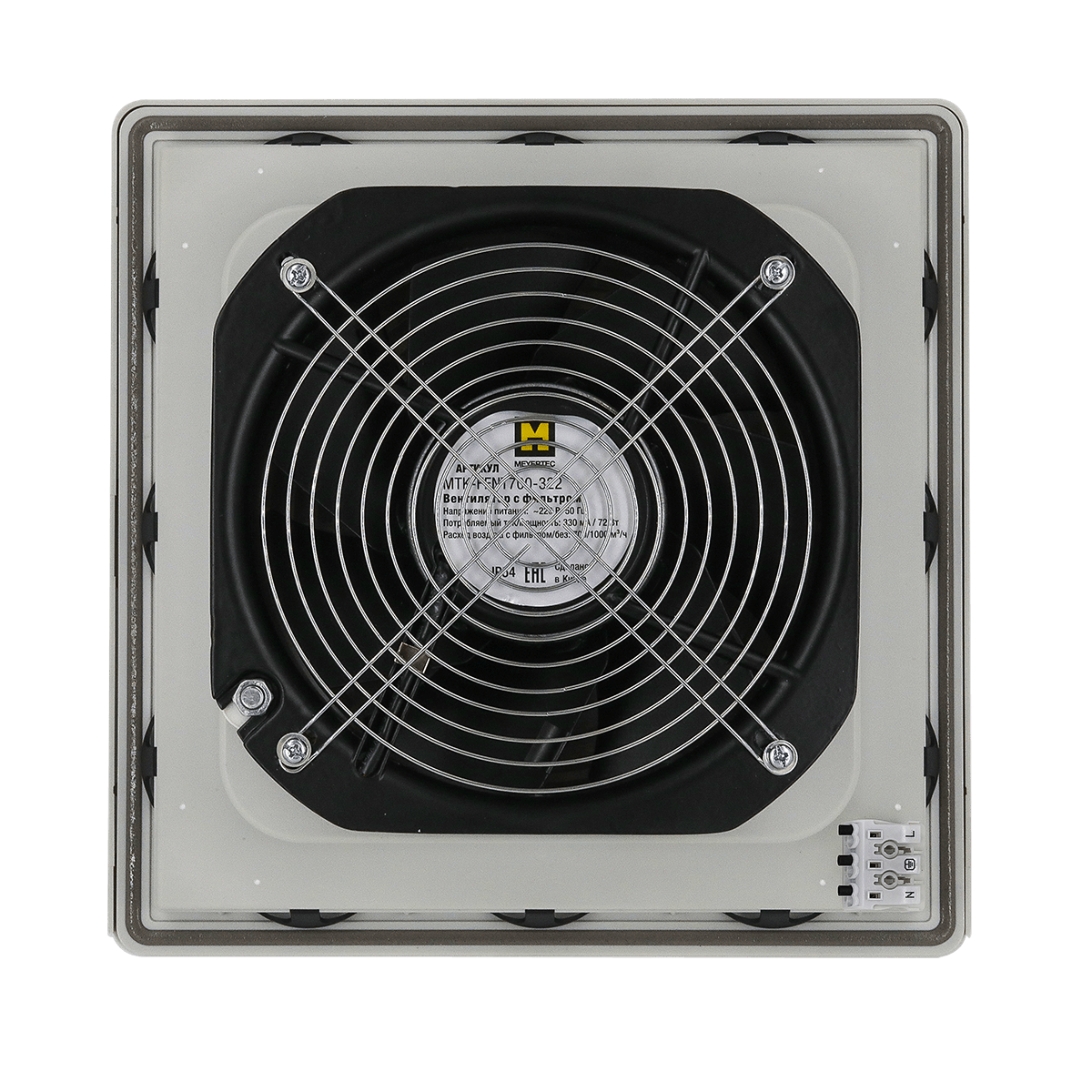

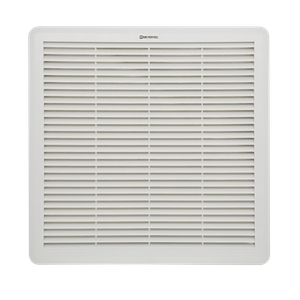

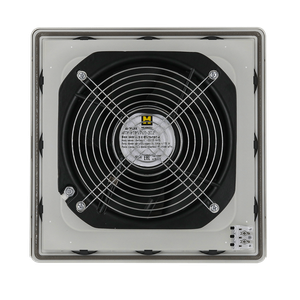

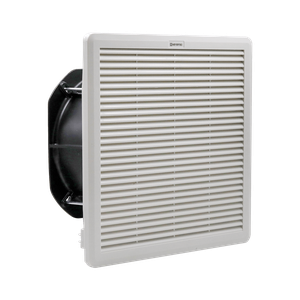

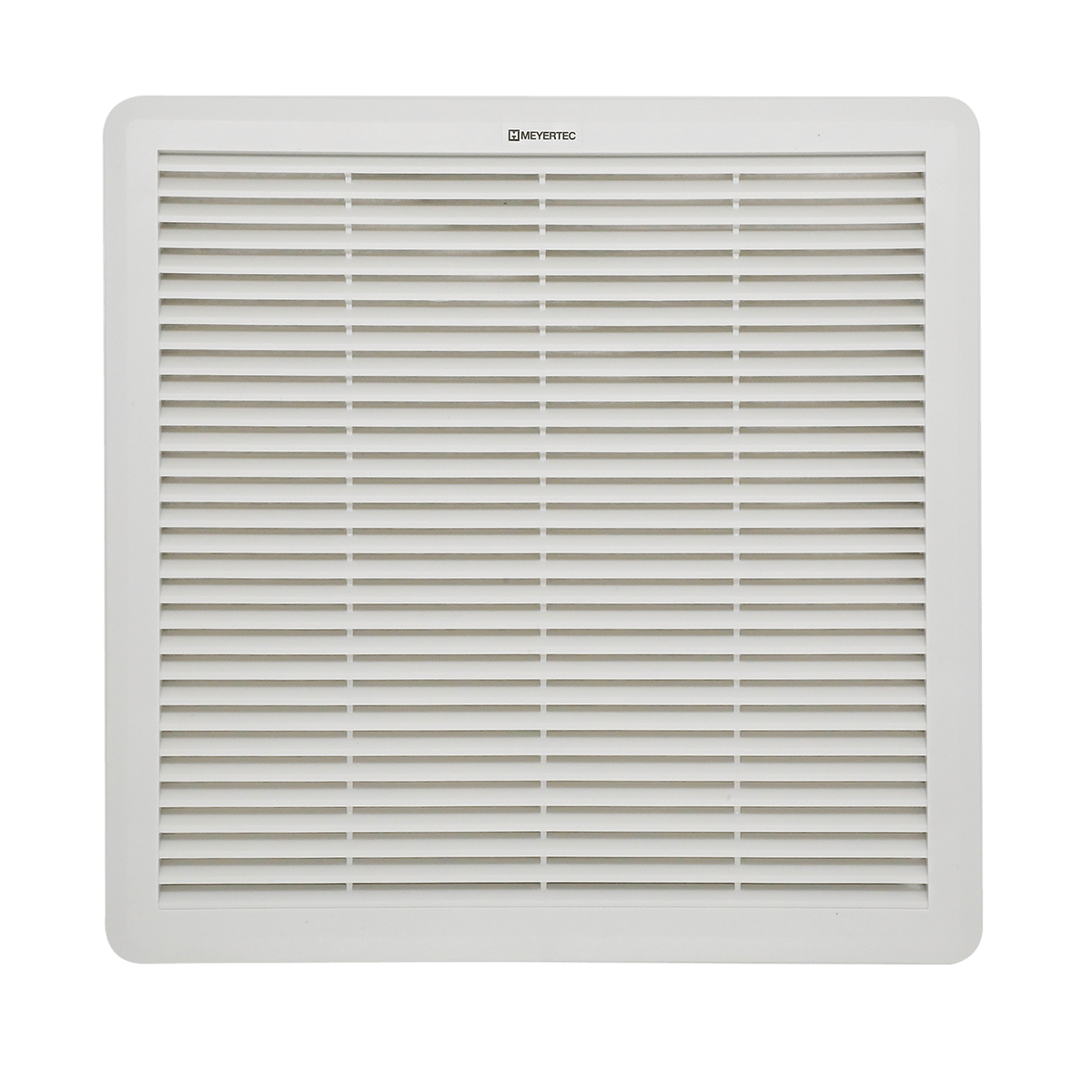

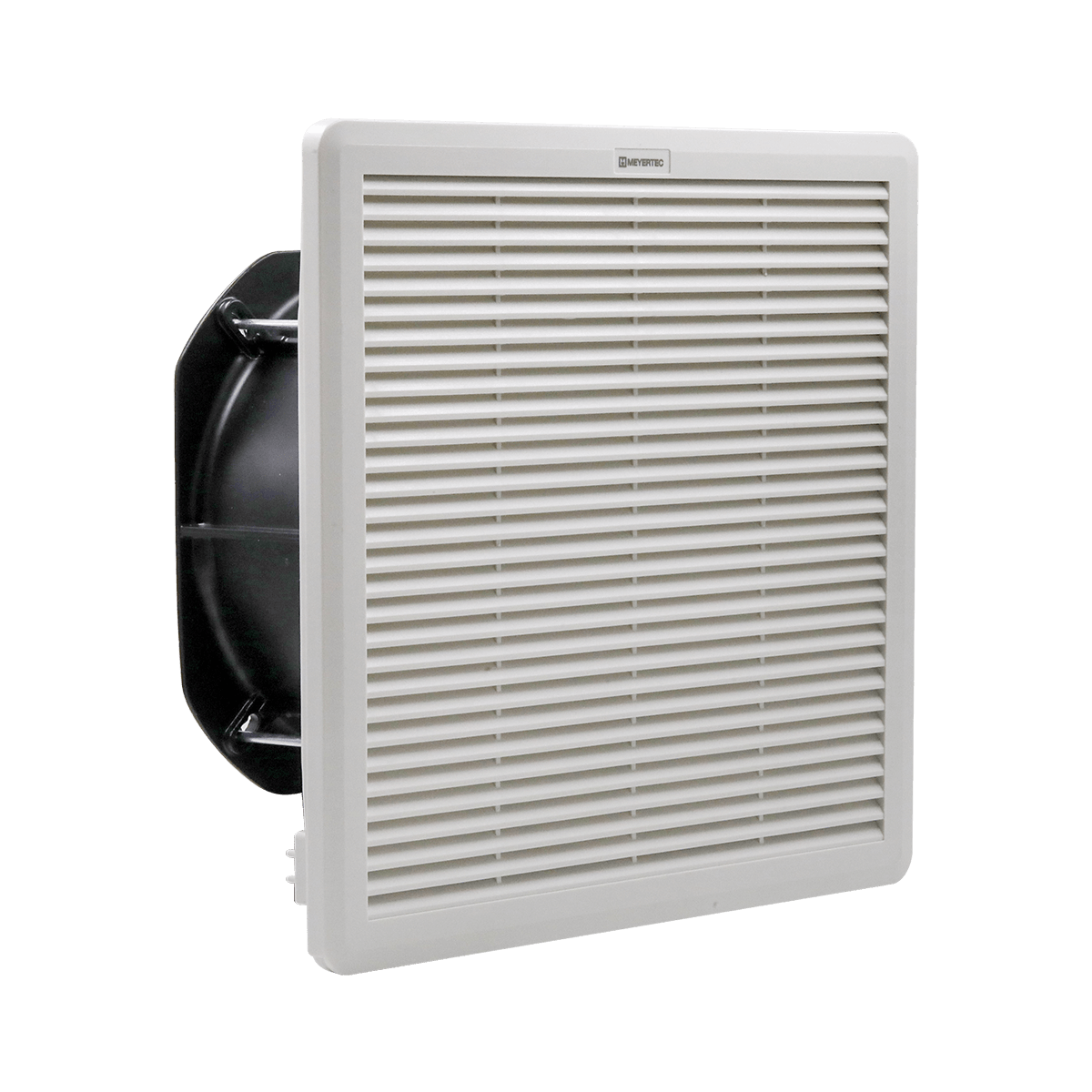

Вентилятор с фильтром, расход воздуха: с фильтром/без -700/1000 м3/ч, 220В AС, IP54 MTK-FFNT700-322
Описание
Щитовые вентиляторы MTK-FFNT700-322 (размер: 322 x 322 x 156 мм) являются важным компонентом системы охлаждения и воздухообмена в электрошкафу. Они создают поток воздуха, который отводит излишнее тепло, генерируемое электронными компонентами и устройствами, препятствуя перегреву. Это особенно важно в условиях ограниченного пространства, высокой плотности размещения электроники, повышенной температуры окружающей среды.
Преимущества:
- Подшипник качения в конструкции вентиляторов – бесшумный, не требует постоянного ухода, что увеличивают срок службы оборудования.
- Конструкция вентилятора с использованием винтов и шайб Гровера обеспечивает более качественное соединение и лучшую защиту при вибрациях, чем при соединении саморезами.
- Быстрозажимная пружинная клемма с заземлением упрощает подключение оборудования.
- Небольшая монтажная глубина.
- Сменный фильтр (в комплекте) c классом очистки G4 задерживает до 94 % частиц пыли и вредных примесей.
- Удобный самоклеящийся шаблон для монтажа (в комплекте).
Особенности:
- Серия из 7 моделей щитовых вентиляторов (с расходом воздуха от 24 до 700 м 3 /ч) подходит для решения основных производственных задач.

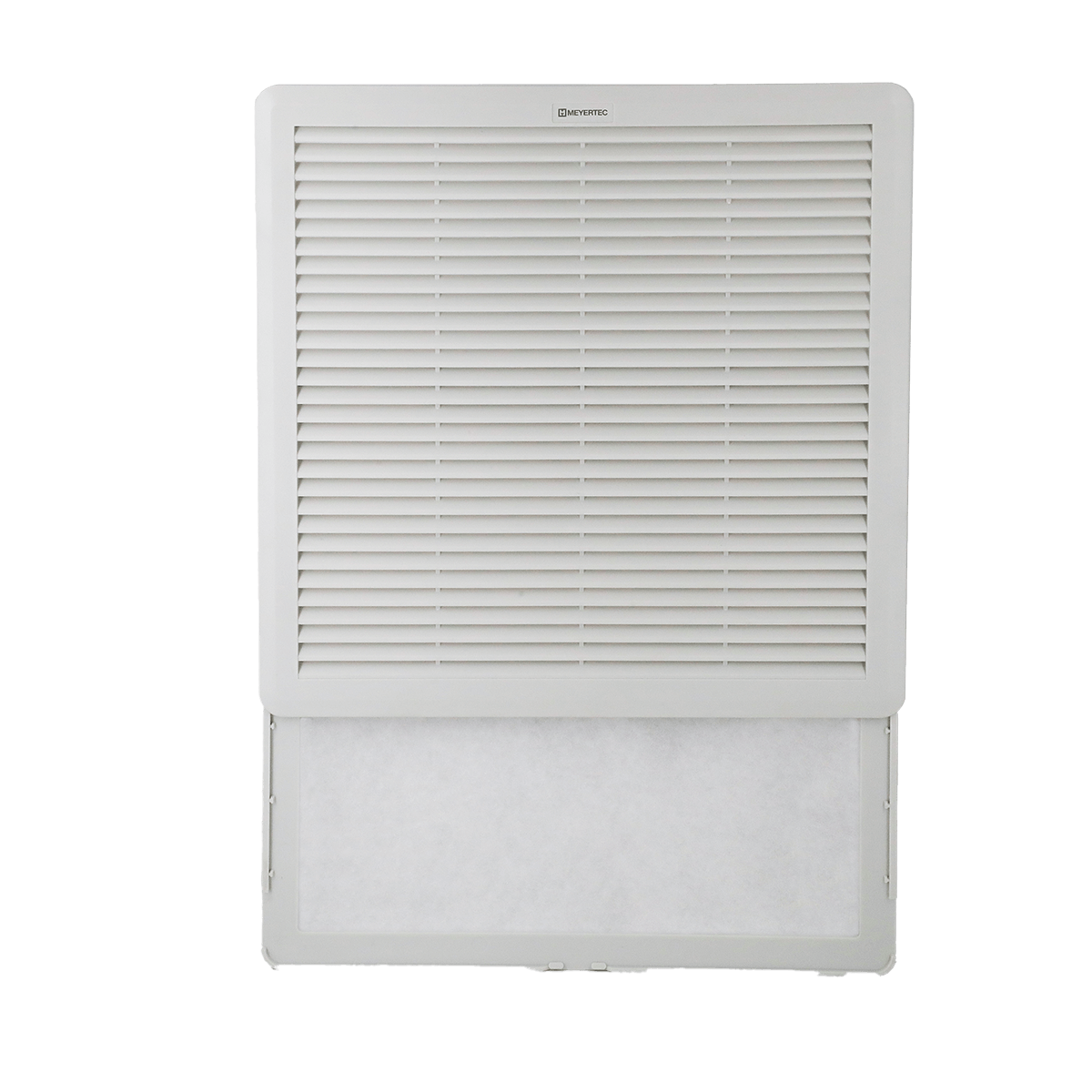

- Слайдер-система открытия решетки фильтра обеспечивает быстрый и удобный доступ к фильтру без дополнительного инструмента.
- Фиксаторы из полиамида гарантируют надежное крепление и быстрый монтаж устройства.
- Направление потока воздуха может быть изменено посредством переворота осевого вентилятора.
- Степень защиты от влаги и пыли – IP54.
- Материал корпуса фильтра устойчив к УФ-излучению и атмосферным воздействиям.
Все модели вентиляторов оснащены фильтром из полиэфирного волокна, который препятствует проникновению пыли и влаги внутрь электрического шкафа, способствуя поддержанию оптимальных условий для работы электроники.
Вентиляторы для шкафа автоматики рекомендуется использовать совместно с термостатами серии MTK-CT0 или MTK-CT2. Они позволяют вентилятору автоматически включаться и выключаться в зависимости от заданной температуры, что продлевает срок его службы, уменьшает периодичность замены фильтров и экономит энергию.
Вентиляторы для шкафа управления могут быть использованы в сетях переменного тока частотой от 50 Гц и напряжением 220 В.
Рекомендуем использовать наш онлайн-конфигуратор для подбора необходимых компонентов микроклимата шкафа управления.
Конфигуратор
Технические характеристики и условия эксплуатации
| Параметр | Значение |
|---|---|
| Питание | 220V AC |
| Тип защиты | IP54 |
| Подключение | Три винтовые клеммы |
| Срок службы | 50000 ч при +40 °С |
| Степень защиты | IP54 |
| Габаритные размеры | См. таблицу Габаритные размеры |
| Размер монтажного окна | См. таблицу Габаритные размеры |
| Уровень шума | 30...70 дБ |
| Рабочая температура | –40…+70 °C |
| Влажность | < 90 %, без конденсата |
| Материал корпуса | Поликарбонатный АБС-сплав (PC-ABS) |
| Материал крыльчатки | алюминиевый сплав/термопластик/металл* |
| Материал фильтрующего элемента | G4 по ГОСТ Р ЕН 779-2014, степень фильтрации 94 % |
*в зависимости от модели вентилятора.
Рабочие характеристики
| Модель | Расход воздуха с фильтром/без фильтра, м3/ч | Скорость вращения min/ max, об/мин | Уровень шума min/max, дБА |
|---|---|---|---|
| MTK-FFNT024 | 24/30 | 1700/2200 | 27/30 |
| MTK-FFNT065 | 65/96 | 1800/2300 | 39/42 |
| MTK-FFNT100 | 100/138 | 2600/3000 | 43/48 |
| MTK-FFNT200 | 200/272 | 2650/2950 | 52/62 |
| MTK-FFNT380 | 380/586 | 2600/3000 | 52/62 |
| MTK-FFNT480 | 480/800 | 2500/2800 | 63/66 |
| MTK-FFNT700 | 700/1000 | 2300/2600 | 65/70 |
Электрические характеристики
| Модель | Потребляемая мощность, Вт | Ток потребления, мА |
|---|---|---|
| MTK-FFNT024 | 14 | 70 |
| MTK-FFNT065 | 16 | 70 |
| MTK-FFNT100 | 21 | 120 |
| MTK-FFNT200 | 26 | 230 |
| MTK-FFNT380 | 42 | 200 |
| MTK-FFNT480 | 48 | 230 |
| MTK-FFNT700 | 72 | 330 |
Массово-габаритные характеристики
| Модификация | Размеры (Д*Ш*В), мм | Масса, кг |
|---|---|---|
| MTK-FFNT024-106 | 106 x106 x 62 | 0,320 |
| MTK-FFNT065-150 | 150 x 150 x 62 | 0,470 |
| MTK-FFNT100-150 | 150 x 150 x 76 | 0,600 |
| MTK-FFNT200-200 | 200 x 200 x 105 | 1,050 |
| MTK-FFNT380-250 | 250 x 250 x 138 | 1,200 |
| MTK-FFNT480-322 | 322 x 322 x 135 | 1,820 |
| MTK-FFNT700-322 | 322 x 322 x 156 | 3,960 |
Совместимость вентиляторов с фильтром
| Модификация | Совместимость с решетками и фильтрами | |
|---|---|---|
| Решетки выпускные | Сменные фильтры | |
| MTK-FFNT024-106 | MTK-EFNT106 | MTK-FMNT106 |
| MTK-FFNT065-150 | MTK-EFNT150 | MTK-FMNT150 |
| MTK-FFNT100-150 | ||
| MTK-FFNT200-200 | MTK-EFNT200 | MTK-FMNT200 |
| MTK-FFNT380-250 | MTK-EFNT250 | MTK-FMNT255 |
| MTK-FFNT480-322 | MTK-EFNT322 | MTK-FMNT322 |
| MTK-FFNT700-322 | ||
Сертификаты и декларации
| Декларация о соответствии на вентиляторы с фильтром | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для вентиляторов с фильтром и выпускных решеток MTK-NT | Скачать |
Чертежи и 3D модели
| 2D модель MTK-FFNT700-322 | Скачать (pdf) Скачать (dwg) |
| 3D модель MTK-FFNT700-322 | Скачать |
| Артикул | MTK-FFNT700-322 |
| Розничная цена в руб. без НДС | 760,80 |
| Количество в индивидуальной упаковке, шт | 1 |
| Количество в групповой упаковке, шт | - |
| Количество в транспортной упаковке, шт | 3 |
| Размеры индивидуальной упаковки, мм | 322 x 322 x 156 |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 580 x 340 x 345 |
| Объем индивидуальной упаковки, м3 | 0,01677 |
| Объем групповой упаковки, м3 | |
| Объем транспортной упаковки, м3 | 0,06803 |
| Вес единицы (нетто), гр | 3,95 |
| Штрих-код на идивидуальную упаковку EAN13 | 4610095720729 |
| Штрих-код на транспортную коробку ITF-14 | 14610095720726 |
