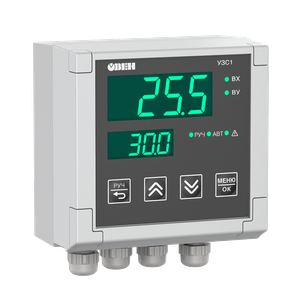

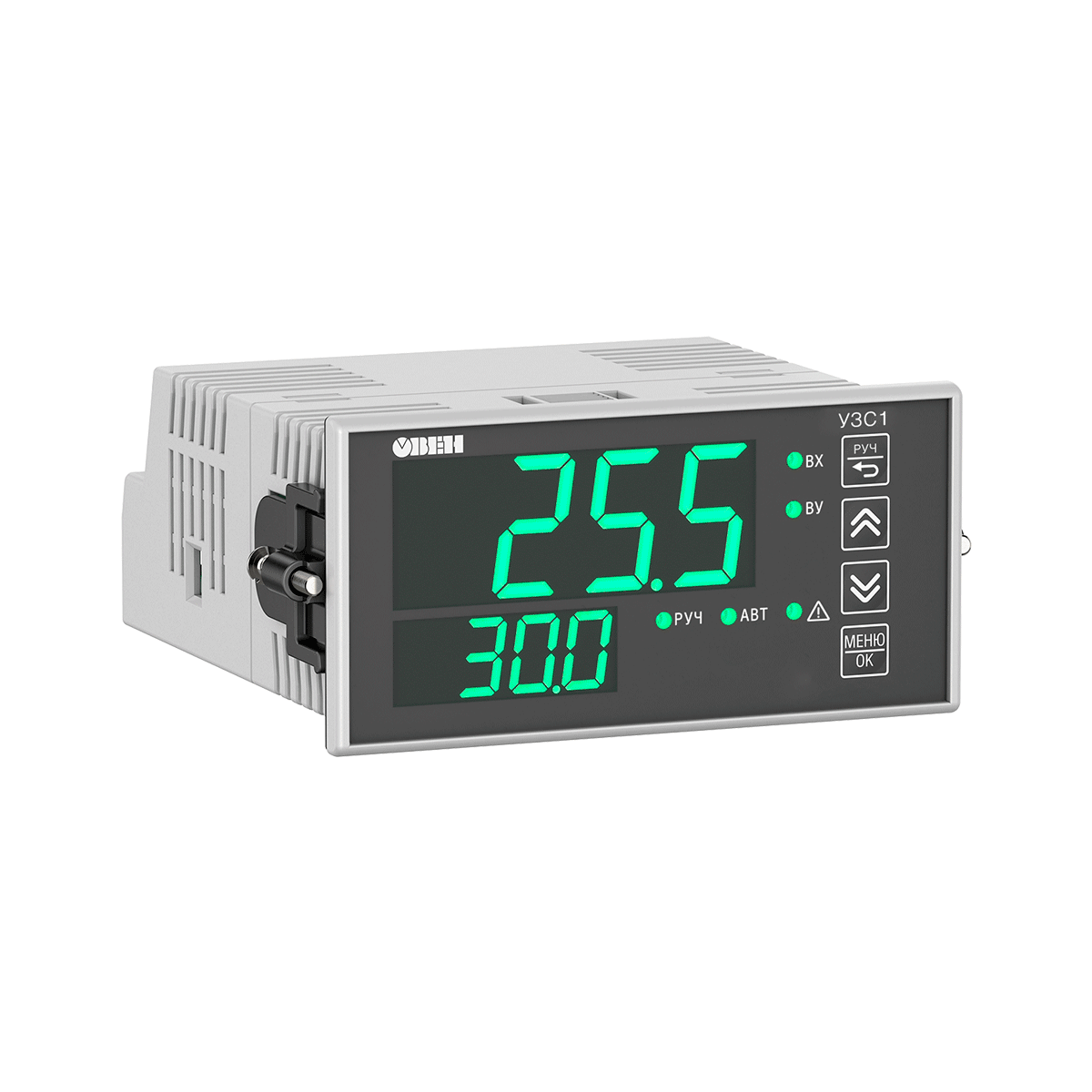

УЗС1 [М01] цифровой задатчик сигналов 4…20 мА и 0…10 В
Вариации не найдены
Описание
Задатчик сигналов предназначен для управления аналоговыми исполнительными механизмами с безударным переходом между ручным и автоматическим режимами. В автоматическом режиме УЗС1 [М01] транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.
Задатчик оснащен двумя экранами, которые позволяют пользователю видеть одновременно текущую величину выходного сигнала в процентах и в физических единицах (мА или В).
УЗС1 [М01] применяется в процессах с частыми корректировками управляющих сигналов смесителей, дозаторов, запорной арматуры, повышая точность процесса регулирования при ручном управлении.
Особенности и преимущества
- 2 режима работы: ручной и автоматический
- Индикация типа режима на лицевой панели прибора
- Переключение между режимами с помощью внешнего тумблера или с лицевой панели прибора
- Настраиваемая дискретность изменения сигнала
- Возможность указания типа аналогового выхода при заказе
- USB Type-C для подключения и настройки с ПК
- Эксплуатация при температуре: -40…+50 °С
- Встроенный источник питания =24 В
Схема применения
![Схема применения УЗС1 [М01]](https://front-aggr.owen-russia.ru/proxy?url=media/products-data/owen/45038/images/description/1_60361_9d9b6265.svg)

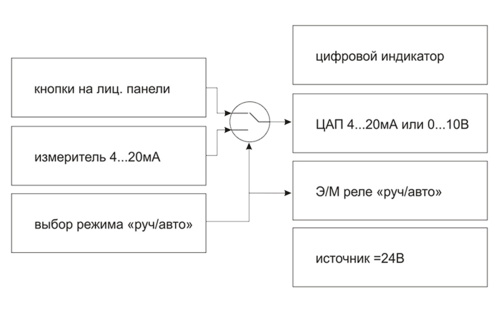

Функциональная схема
![Функциональная схема УЗС1 [М01]](https://front-aggr.owen-russia.ru/proxy?url=media/products-data/owen/45038/images/description/2_60362_65aabd06.png)
| Питание | |
|---|---|
| Напряжение питания | ~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В |
| Потребляемая мощность, не более | 10 Вт |
| Встроенный источник питания | =24 В при максимальном токе 50 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU |
| Конструктивные особенности | |

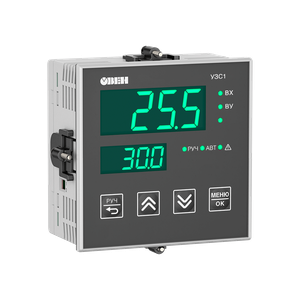

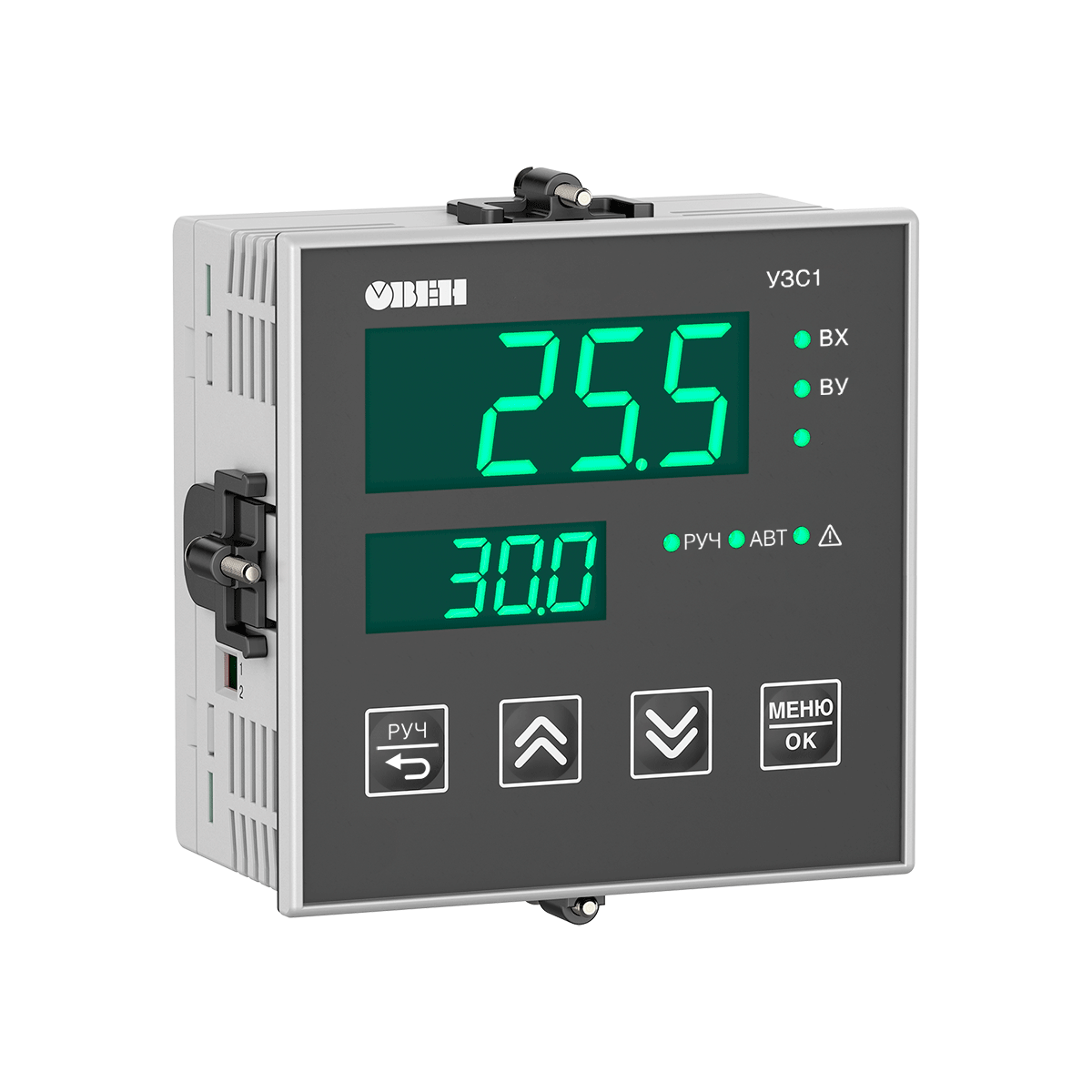

| Щитовой корпус Щ1 | 96×96×53 мм, IP54 |

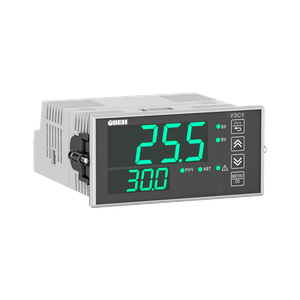

| Щитовой корпус Щ2 | 96×48×100 мм, IP54 |

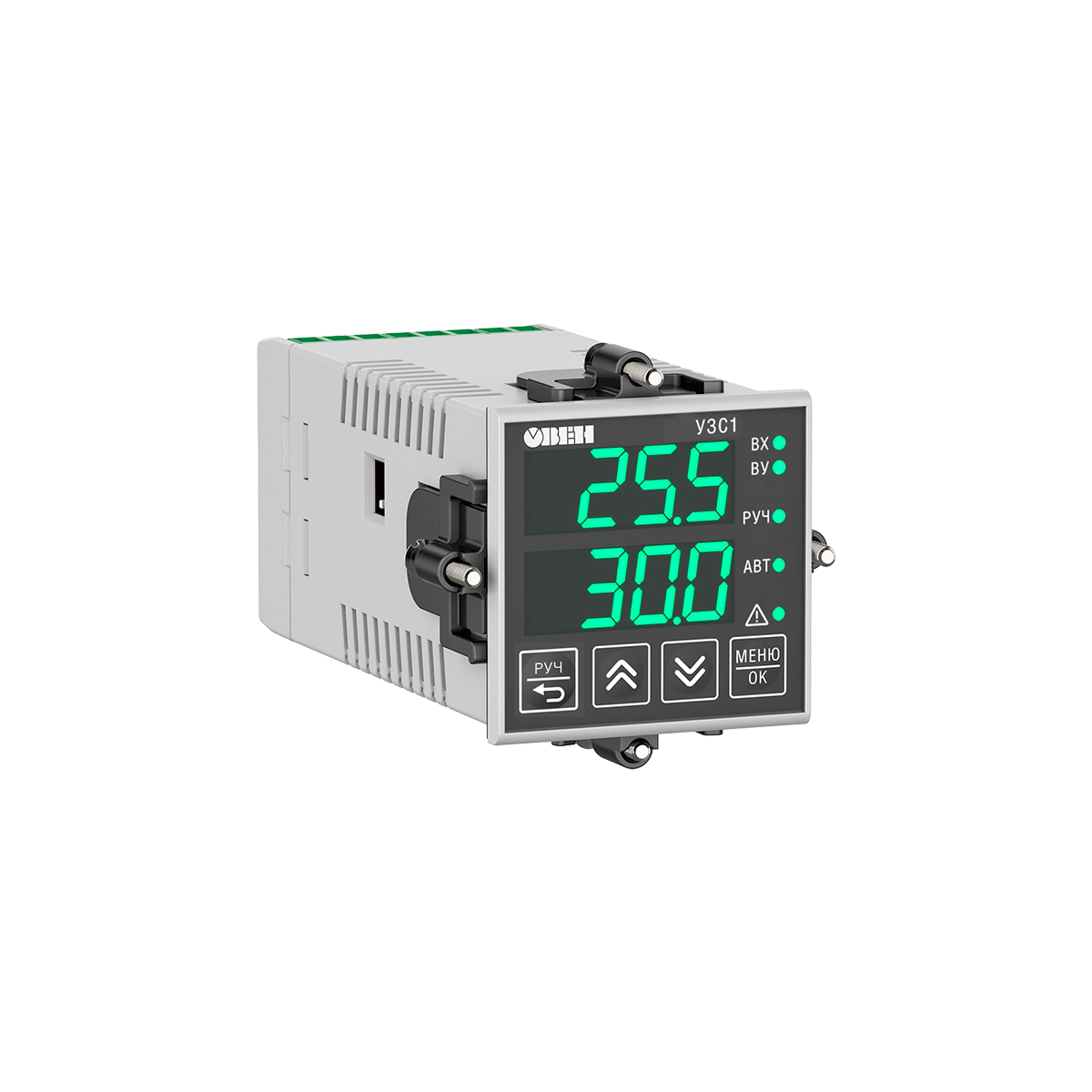

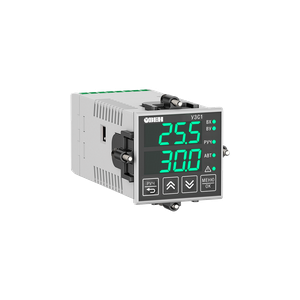

| Щитовой корпус Щ5 | 48×48×103 мм, IP54 |

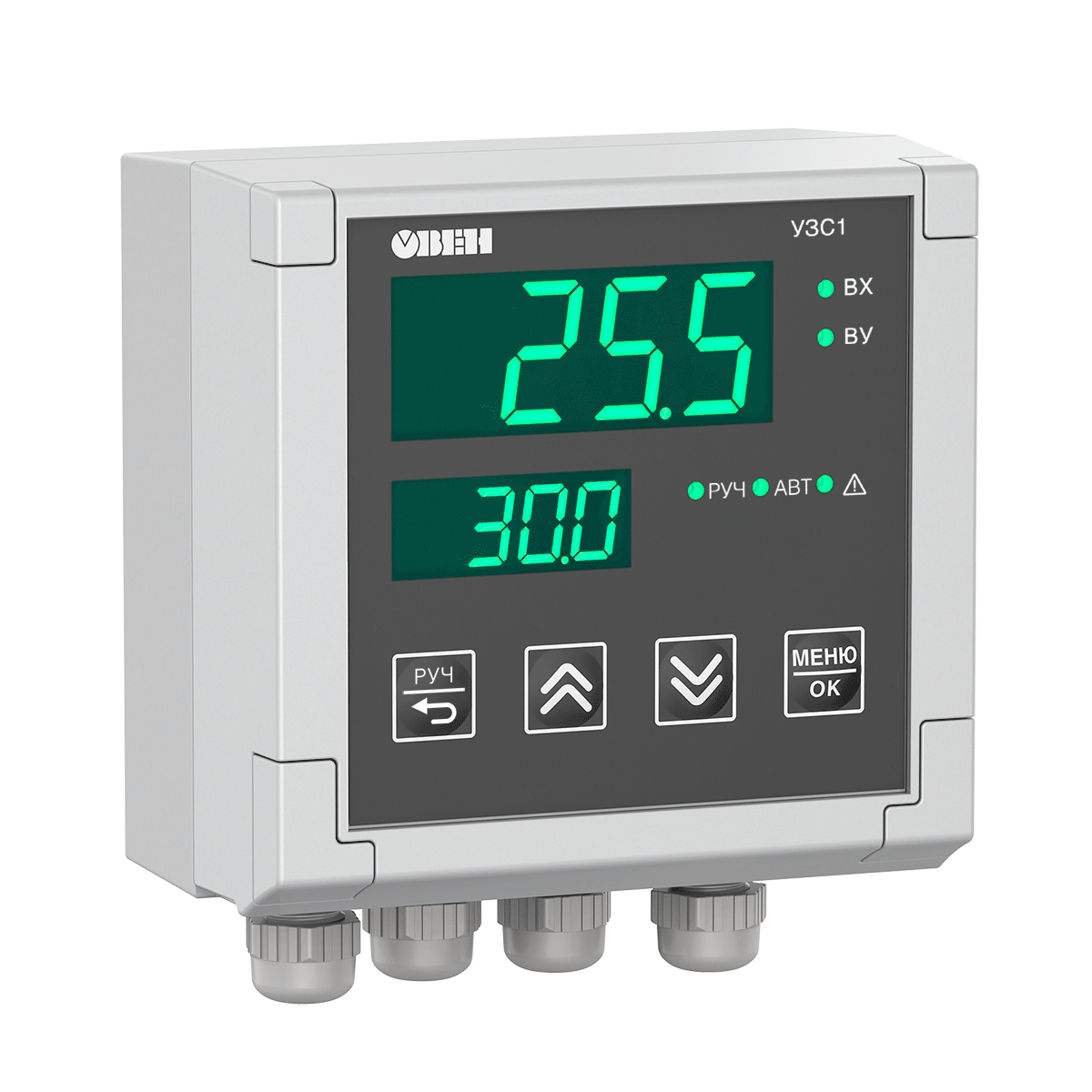

| Настенный корпус Н | 110×130×69 мм, IP66 |

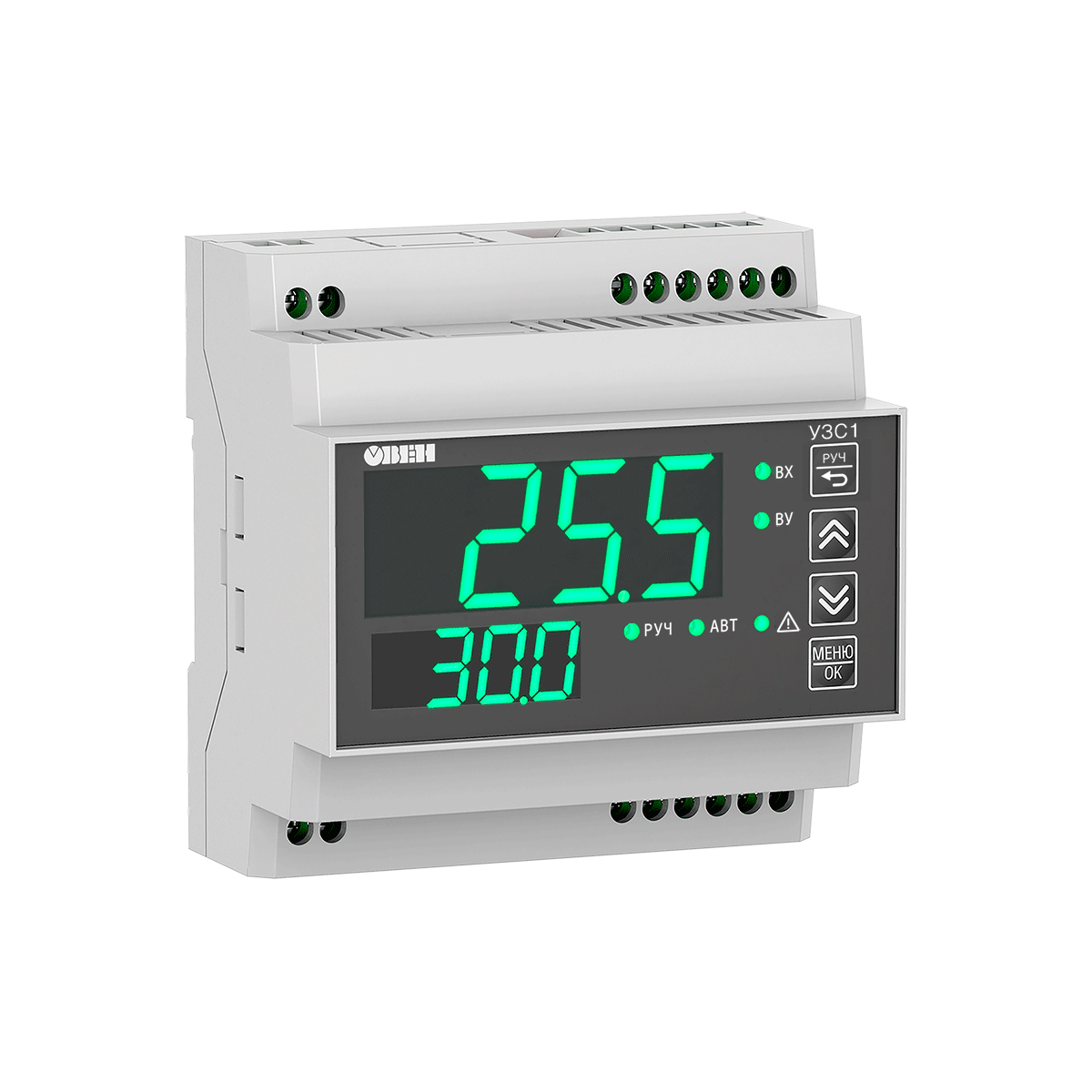

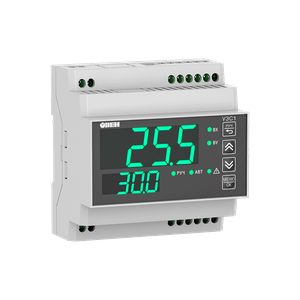

| DIN-реечный корпус Д | 88×90×59мм, IP20 |
| Масса, не более | 0,5 кг |
| Средний срок службы | 10 лет |
| Входы | |
| Количество | 1 × AI 1 × DI |
| Время опроса входа, не более | 1 с |
| Подключаемые сигналы | Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: –50...+50 мВ, 0...1В |
| Предел относительной погрешности | 0,25 % |
| Выходы | |
| Количество | 1 × AO, выход И или У на выбор 1 × DO, выход Р по умолчанию |
| Тип выхода | |
| И | ЦАП, ток 4…20 мА |
| У | ЦАП, напряжение 0…10 В |
| Р | Электромагнитное реле |
Характеристики измерительных датчиков
| Тип входа | Диапазон измерения | Диапазон отображения | Разрешающая способность |
|---|---|---|---|
| i 0.5 | Ток: 0…5 мА | 0…100 % | 0,01 мА |
| i 0.20 | Ток: 0…20 мA | 0…100 % | 0,01 мА |
| i 4.20 | Ток: 4…20 мА | 0…100 % | 0,01 мА |
| U -5.5 | Напряжение: -50…+50 мВ | 0…100 % | 0,01 мВ |
| U 0.1 | Напряжение: 0…1 В | 0…100 % | 0,01 мВ |
| U 0.10 | Напряжение: 0…10 В | 0…100 % | 0,01 мВ |
Характеристики выходных устройств
| Тип выхода | Технические параметры |
|---|---|
| И | Цифро-аналоговый преобразователь (ЦАП) Выходной ток: 4…20 мА Максимальная внешняя нагрузка: до 1 кОм Напряжение питания: 12…30 В |
| У | Цифро-аналоговый преобразователь (ЦАП) Выходное напряжение: 0…10 В Минимальная внешняя нагрузка: более 2 кОм Напряжение питания: 16…30 В |
| Р | Электромагнитное реле (переменный ток) Максимальный ток: 8 А Напряжение: до 250 В Коэффициент мощности (cos φ): более 0,9 Электромагнитное реле (постоянный ток) Максимальный ток: 3 А Напряжение: до 30 В |
