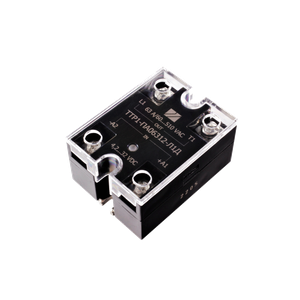

ТТР1-ПА...-Л1Д твердотельные реле для коммутации индуктивной нагрузки
Арт. 128640
3 140,30 ₽
ТТР1-ПА02512-Л1Д
Вариации не найдены
3 140,30 ₽
Описание
Твердотельные реле для коммутации индуктивной нагрузки с коммутацией силового напряжения в пике, сигнал управления – 4,2...32 VDC.
Преимущества
- Защита от перенапряжения по выходу с помощью защитных диодов.
- Минимальная токовая перегрузка при коммутации индуктивной нагрузки.
- Светодиодная индикация управляющего сигнала.
Модификации и коммутируемый ток, среднеквадратичное значение
| Модификация | Рекомендуемый режим | Предельно-допустимый режим |
|---|---|---|
| ТТР1-ПА02512-Л1Д | ~20 А | ~25 А |
| ТТР1-ПА04012-Л1Д | ~30 А | ~40 А |
| ТТР1-ПА06312-Л1Д | ~48 А | ~63 А |
| ТТР1-ПА08012-Л1Д | ~70 А | ~80 А |
| ТТР1-ПА10012-Л1Д | ~80 А | ~100 А |
| ТТР1-ПА12512-Л1Д | ~100 А | ~125 А |
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | Режим измерения | |
|---|---|---|---|---|
| не менее | не более | |||
| Ток утечки на выходе в выключенном состоянии (пиковое значение), мА | Iут.вых | ±6,0 | Uвх =1,6 В; Uком =±800 В | |
| Выходное остаточное напряжение (пиковое значение), В | Uос | 1,5 | Uвх =4,2 В; Iком = ~25, 40, 80, 100, 125 А | |
| 1,6 | Uвх =4,2 В; Iком = ~63 А | |||
| Входной ток, мА | Iвх | 7 | 12 | Uвх =4,2 В; Uвх =32 В |
| Время включения/время выключения, мс/мс | tвкл/tвыкл | 40/10 | Uвх =5 В; Uком =60 В; Rн = 100 Ом; fком =50 Гц | |
Рекомендуемые режимы эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
|---|---|---|---|
| не менее | не более | ||
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~60 | ~420 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 5 | 25 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | 0 | 1,0 |
| Рабочий диапазон температур, °С | Tокр | -40 | +85 |
Предельно допустимые режимы эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
|---|---|---|---|
| не менее | не более | ||
| Максимальное пиковое напряжение на выходе в выключенном состоянии, В | Uпик | ±800 | |
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~60 | ~510 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 4,2 | 32 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | -3,5 | 1,6 |
| Температура перехода, °С | Tп | -40 | +125 |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,107 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,056/0,027/0,042 мм.
