Трубка Перкинса ТО, ТИ для пассивного охлаждения рабочей среды перед измерительным прибором
Вариации не найдены
Описание
Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.

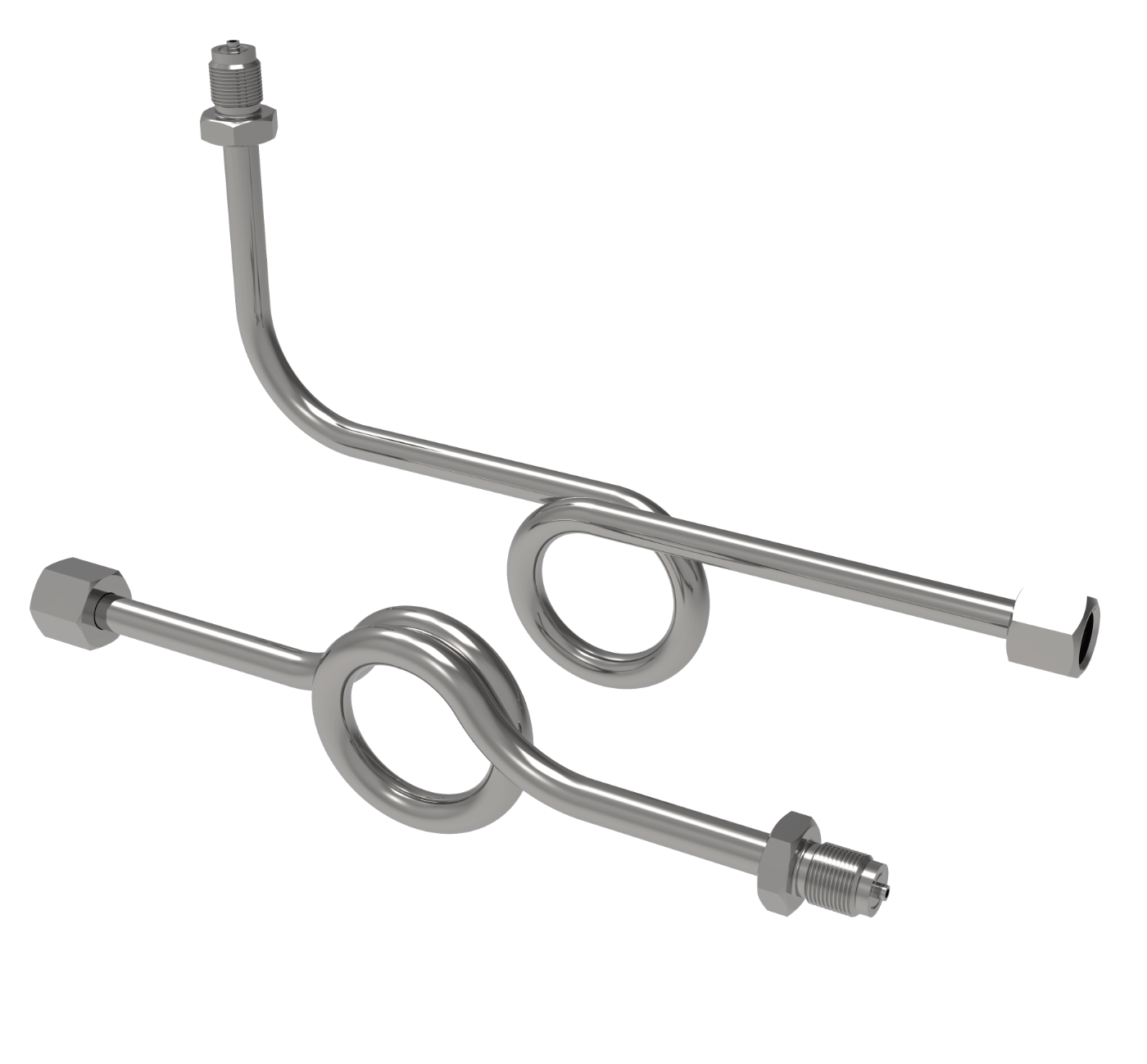

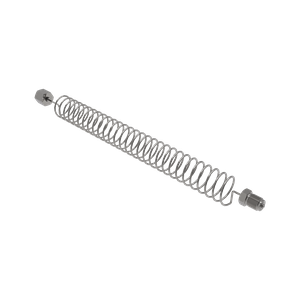

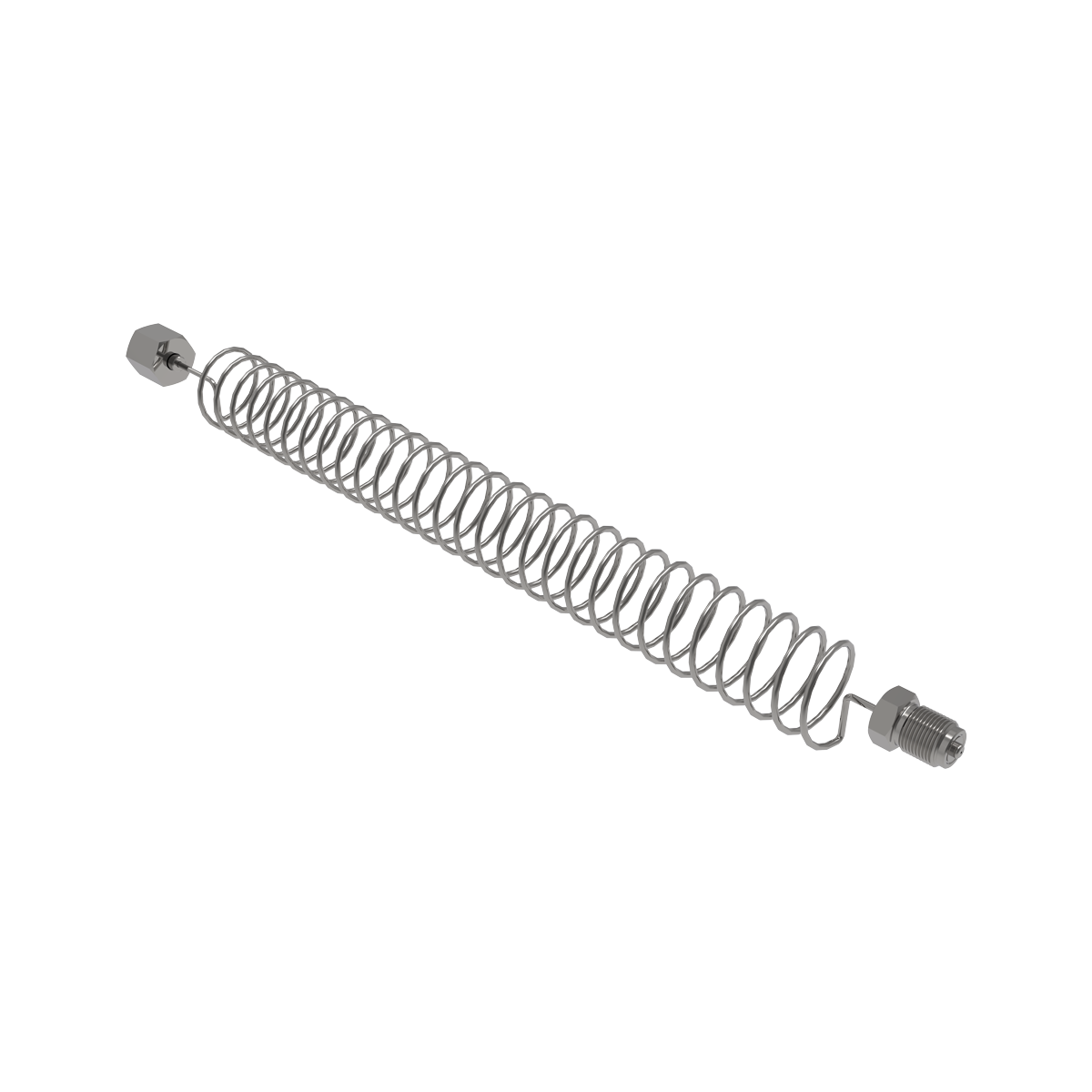

Трубки могут быть прямые, петлевые (спиральные), угловые.
Задачи использования
- Защита от перегрева.
- Защита от пульсаций (только для трубок с наличием петли).
- Удобство присоединения и расположения датчика.
Принцип работы
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Наименование | Трубка отводная ТО | Трубка импульсная ТИ | |
| Материал трубки | Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10) | Нержавеющая сталь AISI304 (08х18н10) | |
| Рабочее давление, МПа | до 20 | ||
| Максимальная рабочая температура, °С | до + 350 | ||
| Резьба присоединения к датчику | Накидная гайка М20х1,5 или G1/2 | Накидная гайка М20х1,5 | |
| Резьба присоединения к процессу | Подвижный штуцер М20х1,5 или G1/2 или под приварку | Подвижный штуцер М20х1,5 | |
