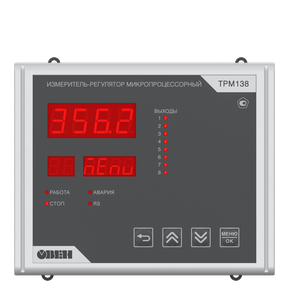

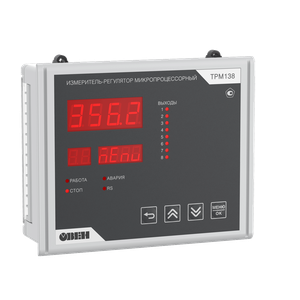

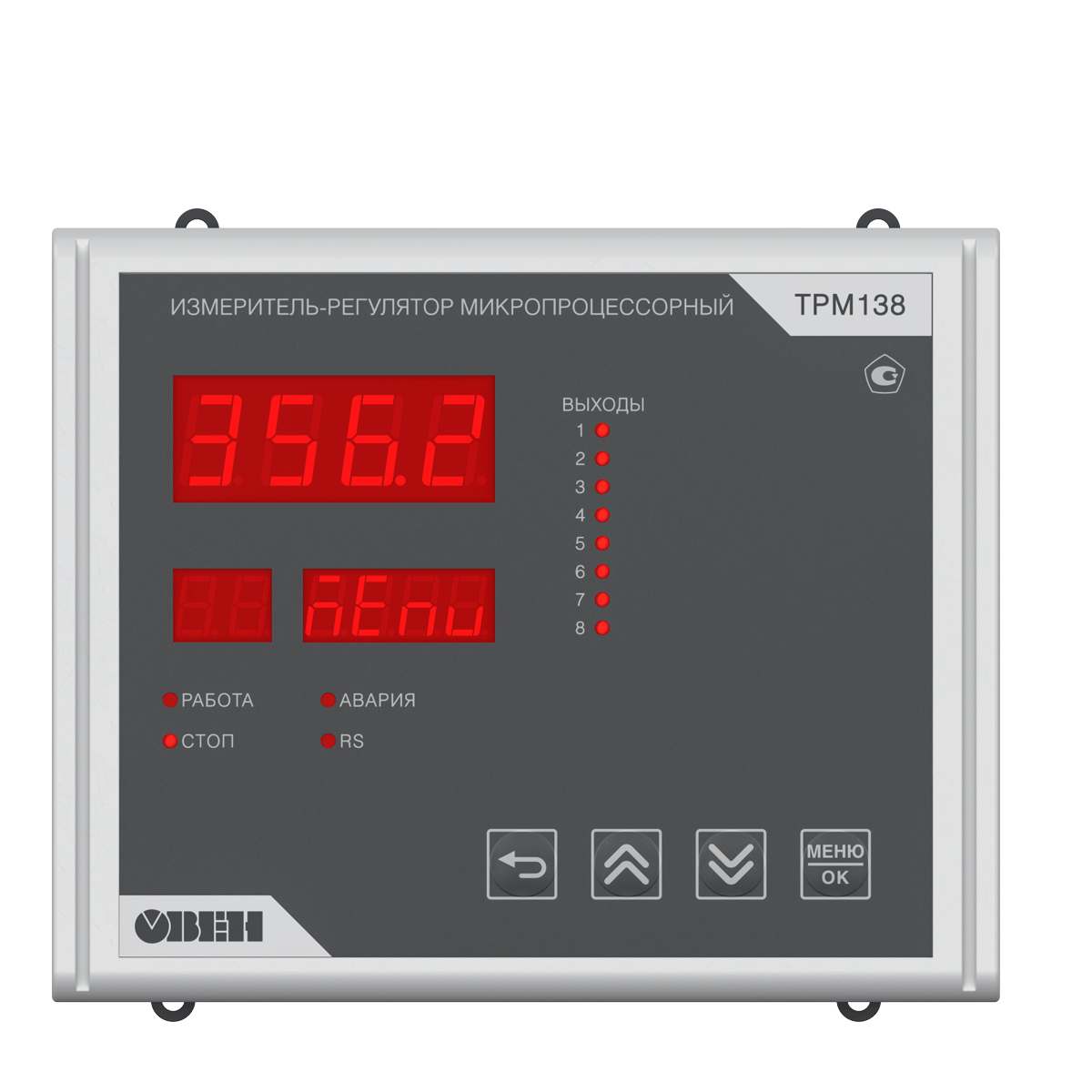

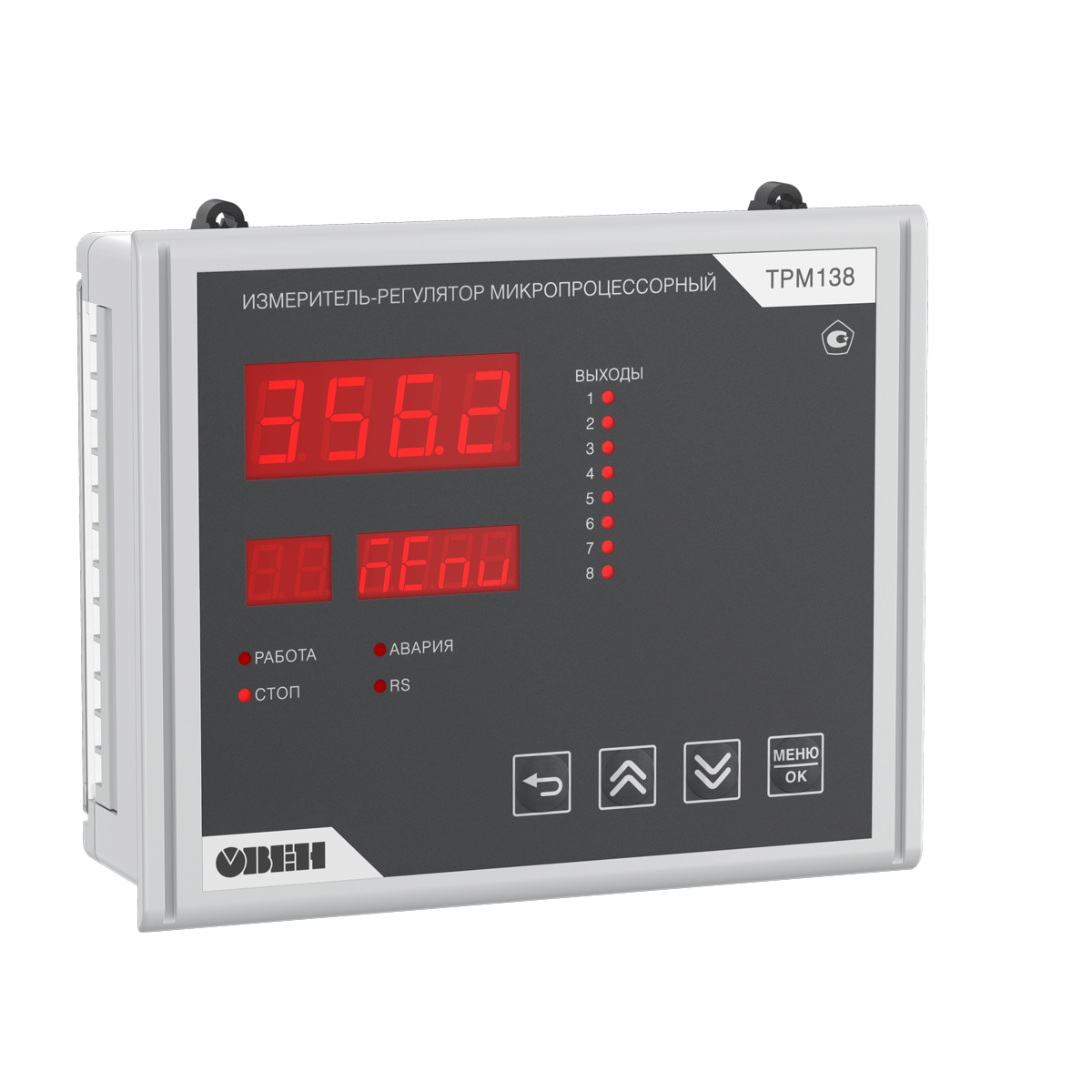

ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485
Вариации не найдены
Описание
ТРМ138 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах, а также передачи данных в системы верхнего уровня по интерфейсу RS-485.
К ТРМ138 можно подключить до восьми датчиков. Входы приборы универсальны и поддерживают 50 различных типов датчиков, включая дискретные сигналы.
К многоканальному регулятору можно подключить до восьми исполнительных механизмов. Тип управляющих выходов можно выбрать при заказе в любых комбинациях: дискретного и аналогового типа.
Для запуска прибора в работу не требуются навыки программирования. При первом запуске можно воспользоваться готовой конфигурацией параметров под типовые процессы или же настроить параметры под свою задачу.
Терморегулятор ТРМ138 находит свое применение в разных отраслях, включая металлургию, добывающую промышленность, нефтепереработку, термообработку, а также любые другие. Прибор можно настроить под широкий ряд задач.
Преимущества
Экономия на количестве каналов Регулятор с восемью каналами в 4 раза бюджетнее, чем восемь одноканальных регуляторов, а узкий корпус занимает меньше места в шкафу автоматики.
Удобная настройка через USB Type-C Все параметры прибора настраиваются через Owen Configurator. Питание от сети не требуется.
Различные алгоритмы управления Поддержка ON/OFF и ПИД-регулирования, регистрации и сигнализации. Все функции в одном приборе – достаточно выбрать нужный тип управления при настройке.
Встроенное питание токовой петли Для подключения токовых датчиков 0…5, 0…20, 4…20 мА не требуется блок питания. Датчик питается от самого прибора.
Работа входов в дискретном и аналоговом режиме Все 8 входов работают с аналоговыми (ТС, ТП, I, U) и с дискретными (кнопка, переключатель) сигналами. На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.
50 поддерживаемых сигналов Работа со всеми стандартными датчиками ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами. При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.
Работа при -40 ⁰С Расширенный температурный диапазон позволяет эксплуатировать прибор в условиях холодного или тропического климата: от -40 до + 55 ⁰С.
Погодозависимое регулирование В приборе можно настроить график уставок, меняющийся в зависимости от температуры наружного воздуха.
Возможности
- Восемь универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
- Восемь выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
- Вычисление средних значений, разности и скорости изменения измеряемых величин
- Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
- Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
- Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе
Сервисы
Бесплатный OPC-сервер для обмена данными между приборами ОВЕН и любыми SCADA-системами
Бесплатный облачный сервис OwenCloud для удалённого управления автоматикой и мониторинга
| Корпус | |
|---|---|
| Щитовой Щ7 | 144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
| Масса, не более | 1 кг |
| Питание | |
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц |
| Потребляемая мощность, не более | 18 ВА |
| Встроенный источник питания | =24±3 В при максимальном токе 200 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × RS-485 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII |
| Входы | |
| Количество | 8 × AI/DI универсальные |
| Время опроса входа, не более | Терморезисторы: 0,75 с Дискретный вход: 0,1 с Остальные: 0,5 с |
| Подключаемые сигналы | Термосопротивления Термопары Сигналы тока и напряжения Пирометры NTC-датчики (терморезисторы) Потенциометры |
| Пределы допускаемой основной приведенной погрешности измерений, не более | ±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП ±0,4 % Пирометры |
| Выходы | |
| Количество | 8 × DO/AO любые комбинации на выбор |
| Тип выхода | |
| И | Ток: 4…20 мА |
| У | Напряжение: 0…10 В |
| Р | Электромагнитное реле: 4 А, 250 В |
| К | Транзисторная оптопара n-p-n: 400 мА, 60 В |
| С | Симисторная оптопара: 40 мА, 250 В |
| Т | Управление твердотельным реле: 3,3…6,5 В, 50 мА |
| Эксплуатация | |
| Рабочая температура | -40…+55 ⁰С |
| Гарантия | 5 лет |
Характеристики измерительных датчиков
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
| Описание сигнала | Диапазон измерения, °С |
|---|---|
| ТСМ (Cu50) W100 = 1.426 | -50…+200 |
| ТСМ (50М) W100 = 1.428 | -180…+200 |
| ТСП (Pt50) W100 = 1.385 | -200…+850 |
| ТСП (50П) W100 = 1.391 | -200…+850 |
| ТСМ (Cu100) W100 = 1.426 | -50…+200 |
| ТСМ (100М) W100 = 1.428 | -180…+200 |
| ТСП (Pt100) W100 = 1.385 | -200…+850 |
| ТСП (100П) W100 = 1.391 | -200…+850 |
| ТСН (100Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu500) W100 = 1.426 | -50…+200 |
| ТСМ (500М) W100 = 1.428 | -180…+200 |
| ТСП (Pt500) W100 = 1.385 | -200…+850 |
| ТСП (500П) W100 = 1.391 | -200…+850 |
| ТСН (500Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu1000) W100 = 1.426 | -50…+200 |
| ТСМ (1000М) W100 = 1.428 | -180…+200 |
| ТСП (Pt1000) W100 = 1.385 | -200…+850 |
| ТСП (1000П) W100 = 1.391 | -200…+850 |
| ТСН (1000Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu53) - в РБ – справочно | -50…+200 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
| Описание сигнала | Диапазон измерения, °С |
|---|---|
| термопара ТХК (L) | -200…+800 |
| термопара ТЖК (J) | -40…+900 |
| термопара ТНН (N) | -200…+1300 |
| термопара ТХА (K) | -200…+1300 |
| термопара ТПП (S) | 0…+1600 |
| термопара ТПП (R) | 0…+1600 |
| термопара ТПР (B) | +600…+1800 |
| термопара ТВР (А-1) | +1000…+2500 |
| термопара ТВР (А-2) | +1000…+1800 |
| термопара ТВР (А-3) | +1000…+1800 |
| Термопара ТМК (Т) | -200…+400 |
| Typ.L (DIN 43710) | 0…+900 |
| ТХКн(Е) | -200…+900 |
Пирометры
| Описание сигнала | Диапазон измерения, °С |
|---|---|
| пирометр РК-15 | +900…+2000 |
| пирометр РК-20 | +1200…+2500 |
| пирометр РС-20 | +400…+1500 |
| пирометр РС-25 | +600…+2000 |
Унифицированные сигналы
| Описание сигнала | Диапазон измерения, % |
|---|---|
| ток 0..5 мА | 0…100 |
| ток 0…20 мА | 0…100 |
| ток 4…20 мА | 0…100 |
| напряжение -50…+50 мВ | 0…100 |
| напряжение 0..0,05 В | 0..100 |
| напряжение 0…1 В | 0…100 |
| напряжение 0..5 В | 0..100 |
| напряжение 0…10 В | 0…100 |
Датчики положения задвижки
| Резистивный датчик положения, потенциометр | -5…105% |
| Токовый датчик положения от 4 до 20 мА | -5…105% |
Цифровой дискретный вход
| Цифровой дискретный сигнал типа «сухой контакт» | дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели |
Характеристики выходных устройств
| Обозначение выхода | Тип выхода | Технические параметры |
|---|---|---|
| И | Ток: 4…20 мА | Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки |
| У | Напряжение: 0…10 В | Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В |
| Р | Электромагнитное реле | Для цепей переменного тока Максимальный ток — 4 А Напряжение — до 250 В, 50 Гц Коэффициент мощности (cos φ) — более 0,4 Для цепей постоянного тока Максимальный ток — 3 А Напряжение — до 30 В |
| К | Транзисторная оптопара n-p-n | Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока |
| С | Симисторная оптопара | Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц |
| Т | Управление твердотельным реле | Выходной ток не более 50 мА Выходное напряжение высокого уровня от 3,3 до 6,5 В Выходное напряжение низкого уровня от 0 до 0,7 В |
