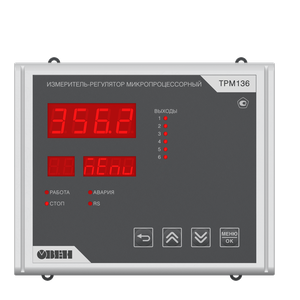

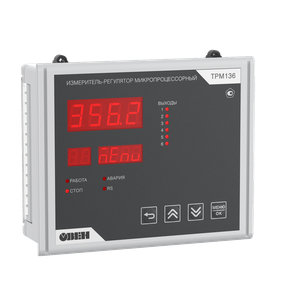

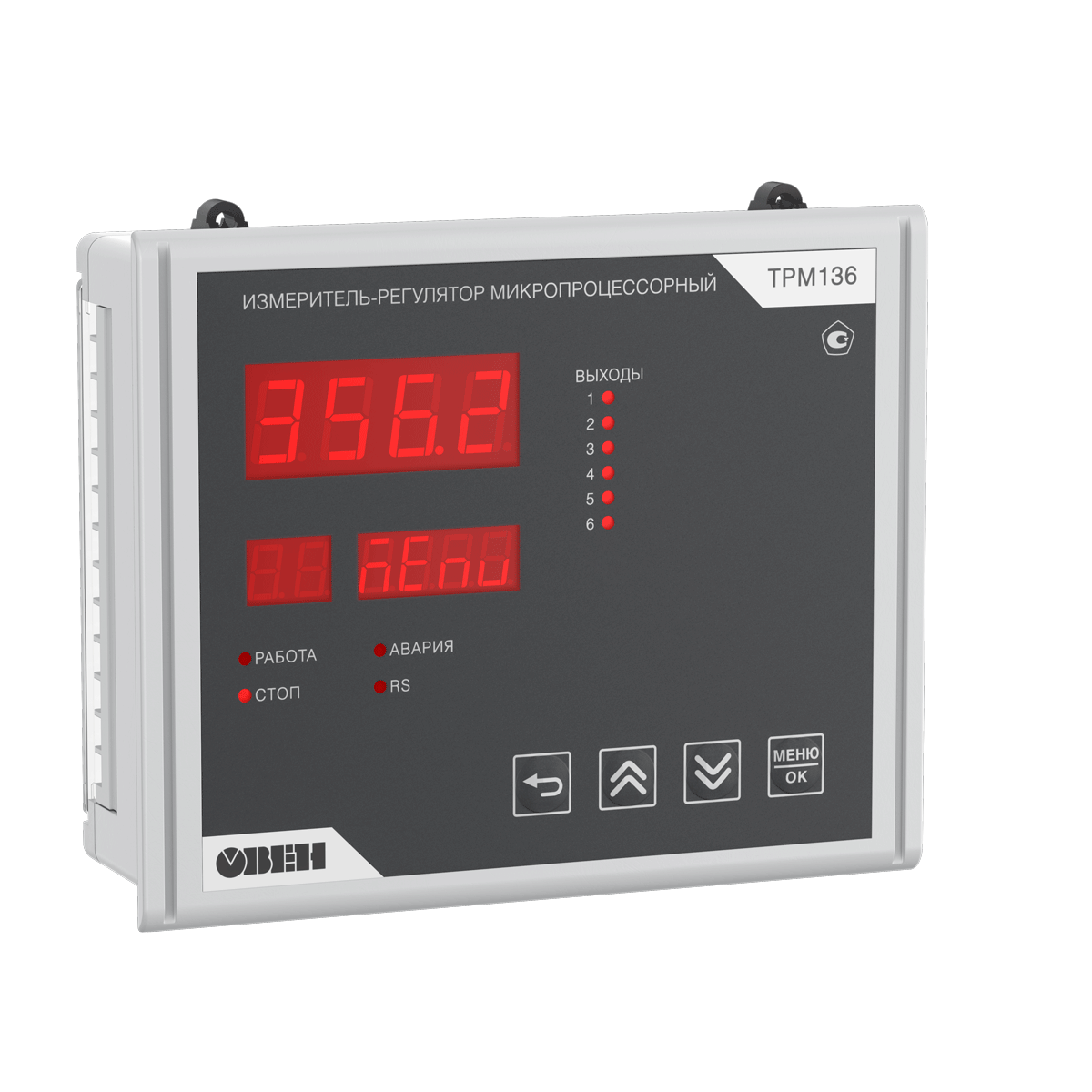

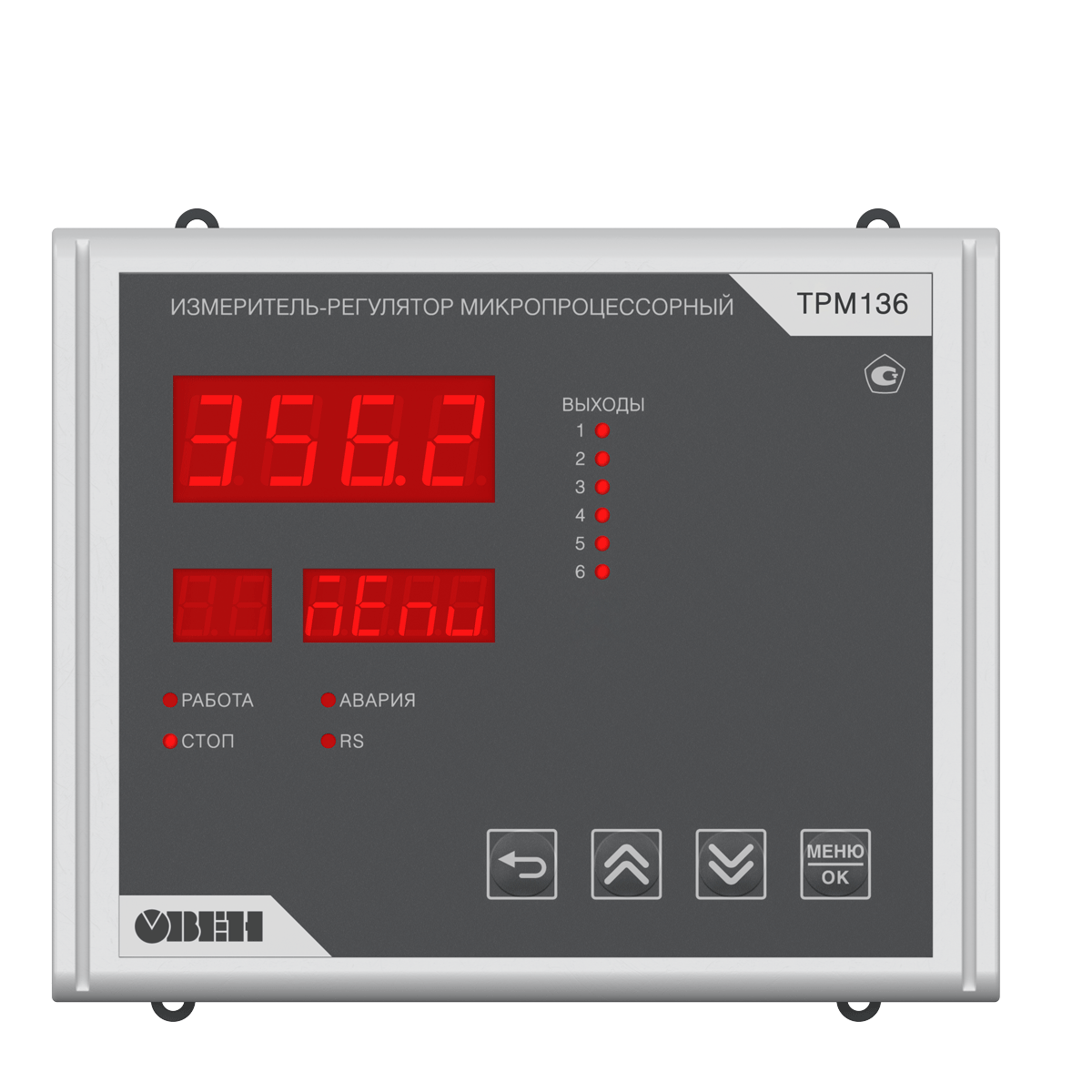

ТРМ136 [M02] обновленный шестиканальный ПИД-регулятор с USB и RS-485

Код товара: owen_178889_171240
Обновлен: 28 сентября 09:58

24 058,40 ₽

Описание

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах. Регулятор обрабатывает сигналы с датчиков, осуществляет управление объектом и передает данные в системы верхнего уровня АСУ ТП.

Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключить все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.

Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.

Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или с ПК через конфигуратор.

Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль температуры подшипниковых узлов на электродвигателе.

Преимущества

Экономия на количестве каналов Регулятор на шесть каналов значительно дешевле, чем шесть отдельных одноканальных регуляторов, и при этом экономит место в шкафу автоматики.

Быстрая настройка через USB Конфигурирование прибора с помощью USB-Type C. Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type C. Подключать питание для этого не требуется.

Все типы управления в одном приборе Прибор поддерживает ПИД- и двухпозиционное регулирование, регистрацию и сигнализацию. Для этого не нужно выбирать отдельную модификацию – достаточно выбрать нужный тип управления в настройках прибора.

Встроенное питание токовой петли Для подключения токовых датчиков (0…5, 0…20, 4…20) мА не требуется блок питания. Датчик питается от самого прибора.

Дискретные входы Все 6 входов ТРМ136 могут работать как с аналоговыми сигналами (ТС, ТП, I, U), так и с дискретными (кнопка, переключатель). На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.

50 поддерживаемых сигналов Работа со всеми стандартными датчиками: ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами. При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.

Работа при -40 ⁰С Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до + 55 ⁰С.

Погодозависимое регулирование Возможность создания графика уставок по температуре наружного воздуха.

Возможности

Шесть универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
Шесть выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
Вычисление средних значений, разности и скорости изменения измеряемых величин
Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе

Корпус

Щитовой Щ7	144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки
Масса, не более	1 кг

Питание

Напряжение питания	~90…253 В, номинальное 230 В, частота 47…63 Гц
Потребляемая мощность, не более	18 ВА
Встроенный источник питания	=24±3 В при максимальном токе 200 мА

Коммуникационные интерфейсы

Количество портов	1 × RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU Modbus ASCII

Входы

Количество	6 × AI/DI (универсальные)
Время опроса входа, не более	Терморезисторы: 0,75 с Дискретный вход: 0,1 с Остальные: 0,5 с
Подключаемые сигналы	Термосопротивления Термопары Сигналы тока и напряжения Пирометры NTC-датчики (терморезисторы) Потенциометры
Пределы допускаемой основной приведенной погрешности измерений, не более	±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП ±0,4 % Пирометры

Выходы

Количество	6 × DO/AO любые комбинации на выбор
Тип выхода
И	Ток: 4…20 мА
У	Напряжение: 0…10 В
Р	Электромагнитное реле: 4 А, 250 В
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
С	Симисторная оптопара: 40 мА, 250 В
Т	Управление твердотельным реле: 3,3…6,5 В, 50 мА

Эксплуатация

Рабочая температура	-40…+55 ⁰С
Гарантия	5лет

Характеристики измерительных датчиков

Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651

Описание сигнала	Диапазон измерения, °С
ТСМ (Cu50) W100 = 1.426	-50…+200
ТСМ (50М)W100 = 1.428	-180…+200
ТСП (Pt50) W100 = 1.385	-200…+850
ТСП (50П) W100 = 1.391	-200…+850
ТСМ (Cu100) W100 = 1.426	-50…+200
ТСМ (100М) W100 = 1.428	-180…+200
ТСП (Pt100) W100 = 1.385	-200…+850
ТСП (100П) W100 = 1.391	-200…+850
ТСН (100Н) W100 = 1.617	-60…+180
ТСМ (Cu500) W100 = 1.426	-50…+200
ТСМ (500М) W100 = 1.428	-180…+200
ТСП (Pt500) W100 = 1.385	-200…+850
ТСП (500П) W100 = 1.391	-200…+850
ТСН (500Н) W100 = 1.617	-60…+180
ТСМ (Cu1000) W100 = 1.426	-50…+200
ТСМ (1000М) W100 = 1.428	-180…+200
ТСП (Pt1000) W100 = 1.385	-200…+850
ТСП (1000П) W100 = 1.391	-200…+850
ТСН (1000Н) W100 = 1.617	-60…+180
ТСМ (Cu53) - в РБ – справочно	-50…+200

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Описание сигнала	Диапазон измерения, °С
термопара ТХК (L)	-200…+800
термопара ТЖК (J)	-40…+900
термопара ТНН (N)	-200…+1300
термопара ТХА (K)	-200…+1300
термопара ТПП (S)	0…+1600
термопара ТПП (R)	0…+1600
термопара ТПР (B)	+600…+1800
термопара ТВР (А-1)	+1000…+2500
термопара ТВР (А-2)	+1000…+1800
термопара ТВР (А-3)	+1000…+1800
Термопара ТМК (Т)	-200…+400
Typ.L (DIN43710)	0…+900
ТХКн(Е)	-200…+900

Пирометры

Описание сигнала	Диапазон измерения, °С
Пирометр РК-15	+900…+2000
Пирометр РК-20	+1200…+2500
Пирометр РС-20	+400…+1500
Пирометр РС-25	+600…+2000

Унифицированные сигналы

Описание сигнала	Диапазон измерения, %
ток 0…5 мА	0…100
ток 0…20 мА	0…100
ток 4…20 мА	0…100
напряжение -50…+50 мВ	0…100
напряжение 0…0,05 В	0…100
напряжение 0…1 В	0…100
напряжение 0…5 В	0…100
напряжение 0…10 В	0…100

Датчики положения задвижки

Резистивный датчик положения, потенциометр	-5…105%
Токовый датчик положения от 4 до 20 мА	-5…105%

Цифровой дискретный вход

Цифровой дискретный сигнал типа «сухой контакт»

дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели

Характеристики выходных устройств

Обозначение выхода	Тип выхода	Технические параметры
И	Ток: 4…20 мА	Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки
У	Напряжение: 0…10 В	Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В
Р	Электромагнитное реле	Для цепей переменного тока Максимальный ток — 4 А Напряжение — до 250 В, 50 Гц Коэффициент мощности (cos φ) — более 0,4 Для цепей постоянного тока Максимальный ток — 3 А Напряжение — до 30 В
К	Транзисторная оптопара n-p-n	Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока
С	Симисторная оптопара	Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц
Т	Управление твердотельным реле	Выходной ток не более 50 мА Выходное напряжение высокого уровня от 3,3 до 6,5 В Выходное напряжение низкого уровня от 0 до 0,7 В

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации ТРМ136 с USB Руководство по эксплуатации (краткое) ТРМ136 с USB Декларация о соответствии на ТРМ136, ТРМ138 с USB
