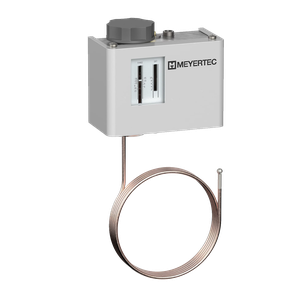

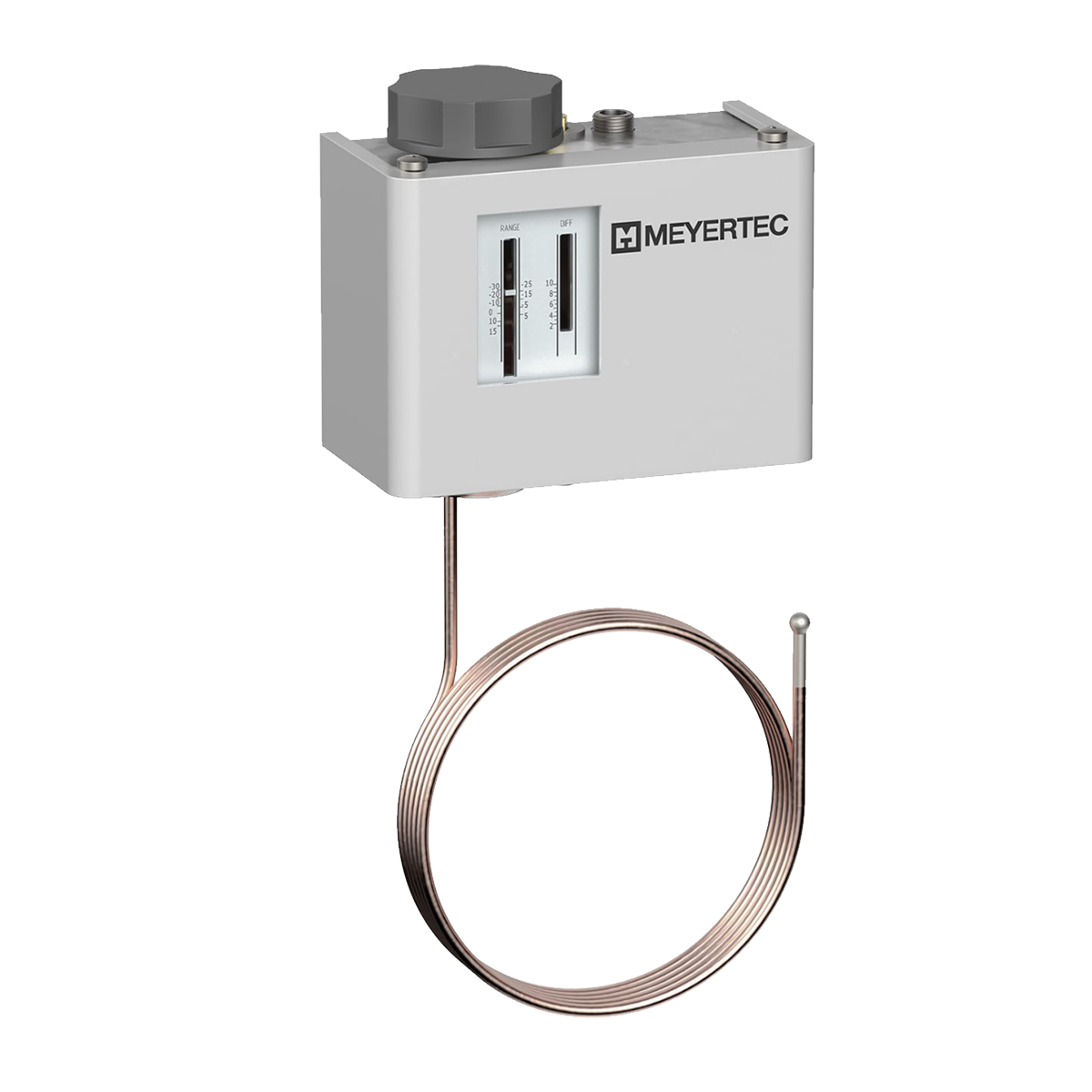

Термостат электромеханический с длиной капиллярной трубки 4 метра
Описание
Реле температуры MTR-K4 (капиллярный термостат) MEYERTEC предназначен для регулирования температуры в системах отопления, горячего водоснабжения, вентиляции и кондиционирования и выполняет функции защиты от замерзания или перегрева.
В системах вентиляции капиллярный термостат MTR-K4 MEYERTEC контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).
Ключевые преимущества реле MTR-K4:
- Полная взаимозаменяемость с зарубежными термостатами для систем ОВК (HVAC).
- Высокая надежность: контактная группа выдерживает большие токи без залипаний и обеспечивает быструю реакцию.
- Настраиваемый порог срабатывания и дифференциал.
- Проверено заводским ОТК.
- Гарантия – 2 года, срок службы – не менее 10 лет.
- Возможность повышения пылевлагозащиты для работы в условиях высокой влажности с помощью защитного корпуса IP55.

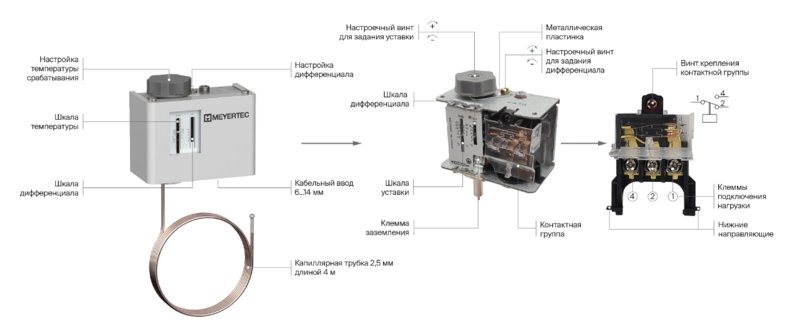

Устройство реле температуры MTR-K4
Общие параметры
| Параметр | Значение |
|---|---|
| Диапазон задаваемой уставки температуры | –30...+15 °С (заводская установка +7 °С) |
| Дифференциал | Настраиваемый, 4...10 °С (заводская установка 4 °С) |
| Тип чувствительно элемента | Капиллярная трубка без термобаллона |
| Тип наполнителя | Парообразный |
| Длина капиллярной трубки | 4 м |
| Подключение сигнальных проводов | К винтовым клеммам прибора |
| Диаметр подключаемого кабеля | 6...14 мм |
| Управляющий выход | Однополюсный перекидной контакт SPDT |
| Электрическая нагрузка на контактную систему | АС (10 А 240 В) АС (20 А 120 В) |
| Сброс | Автоматический |
Конструктивные параметры
| Параметр | Значение |
|---|---|
| Степень пылевлагозащиты по ГОСТ 14254 | IP30 (IP55 с дополнительным защитным корпусом) |
| Класс защиты от поражения электрическим током по ГОСТ IEC 60947-5-1 | I |
| Виброустойчивость по ГОСТ Р 52931 | N2 |
| Масса прибора (брутто/нетто), не более | 0,83/0,67 кг |
| Габаритные размеры упаковки (Д×Ш×В) | 190×140×75 мм |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Температура окружающей среды | –25...+65 °С |
| Температура чувствительного элемента, не более | +120 °С |
| Относительная влажность, не более | 80 % (при +25 °С) |
| Атмосферное давление | 84...106,7 кПа |
Подробнее о технических характеристиках и настройке порогов срабатывания можно узнать по ссылке .
Паспорта и руководства
| Руководство по эксплуатации для реле температуры MTR-K | Скачать |
Чертежи и 3D модели
| 3D модель MTR-K | Скачать |
