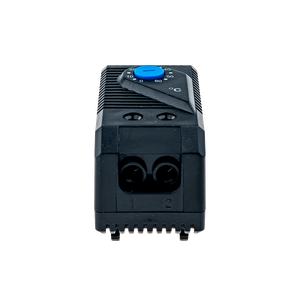

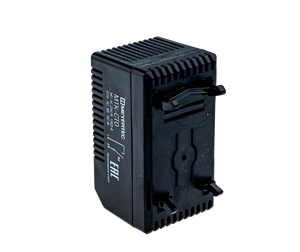

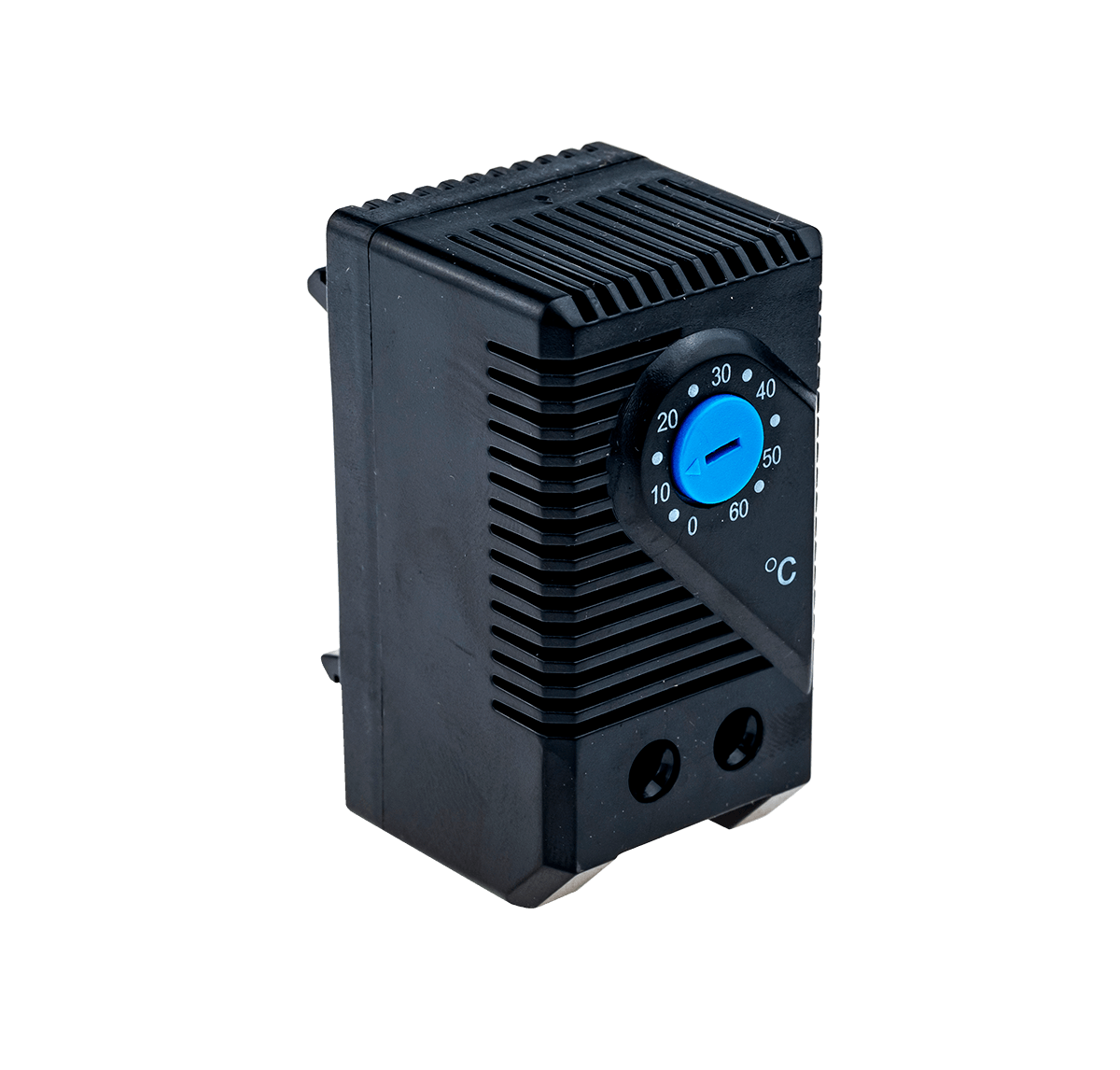

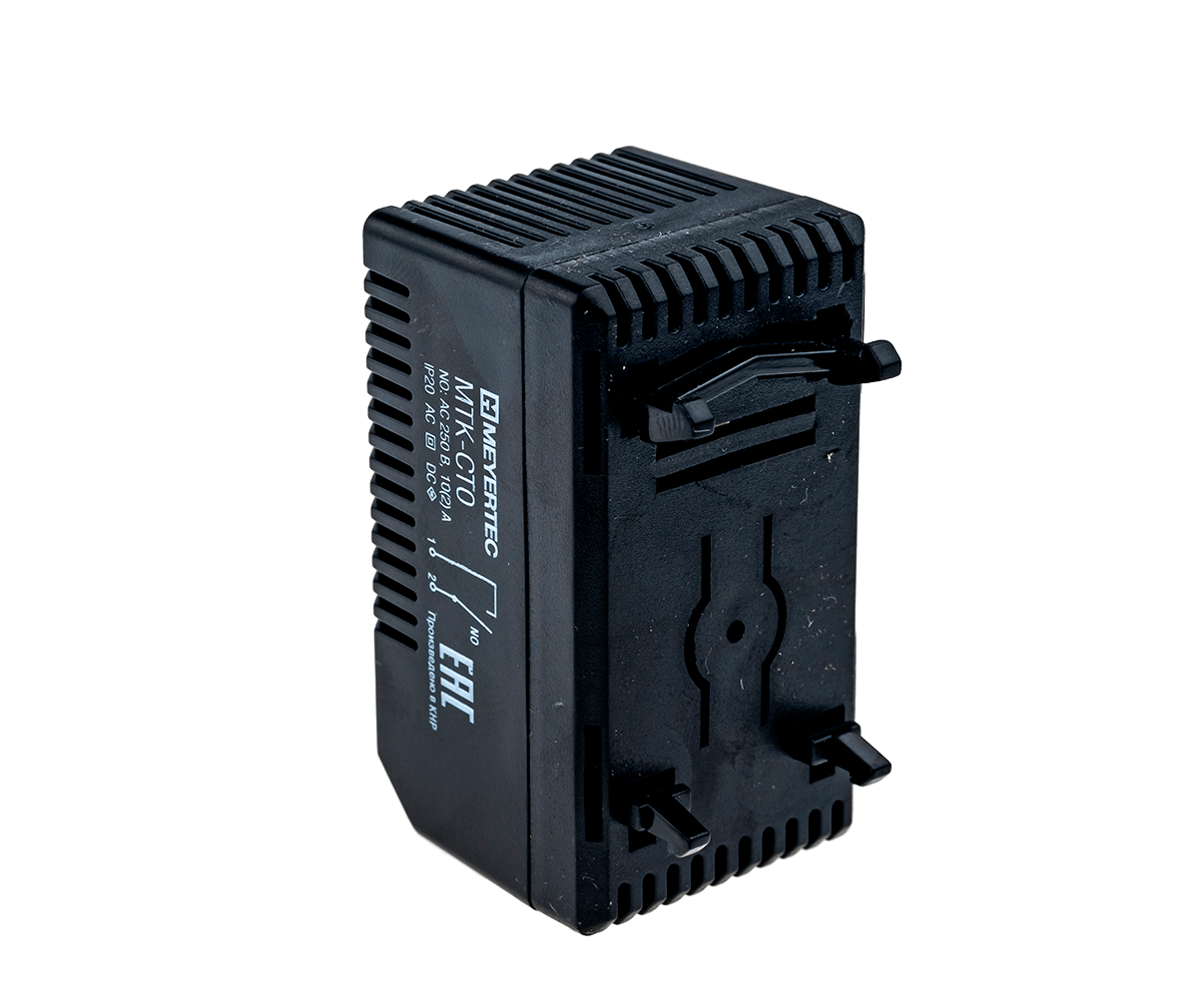

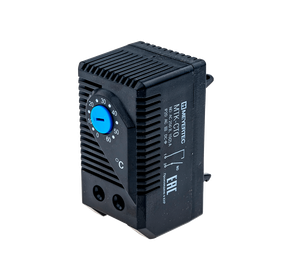

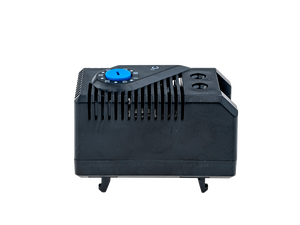

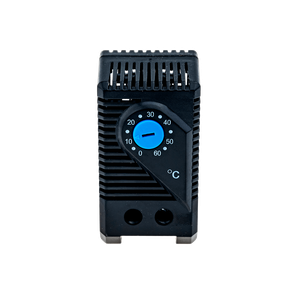

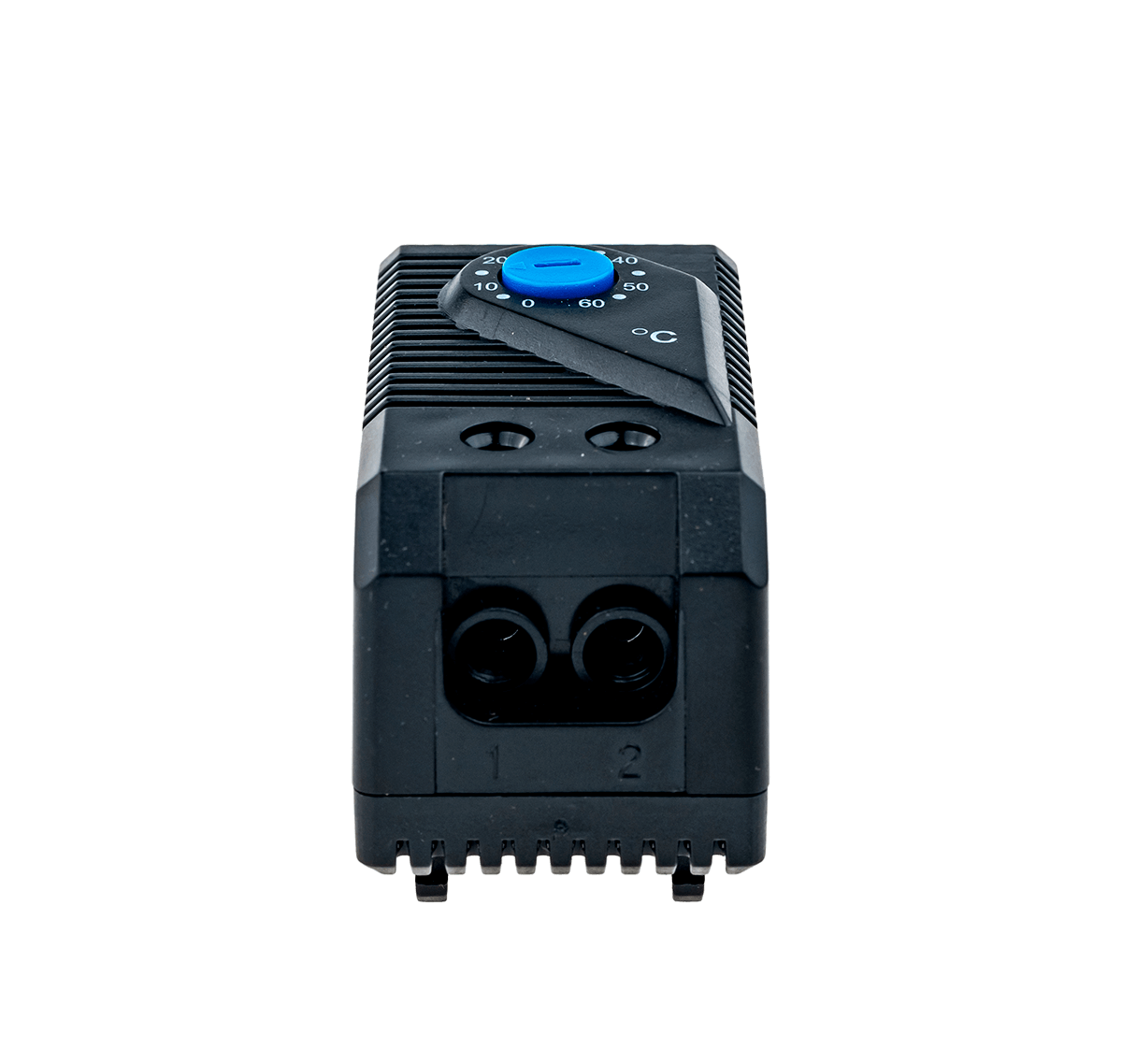

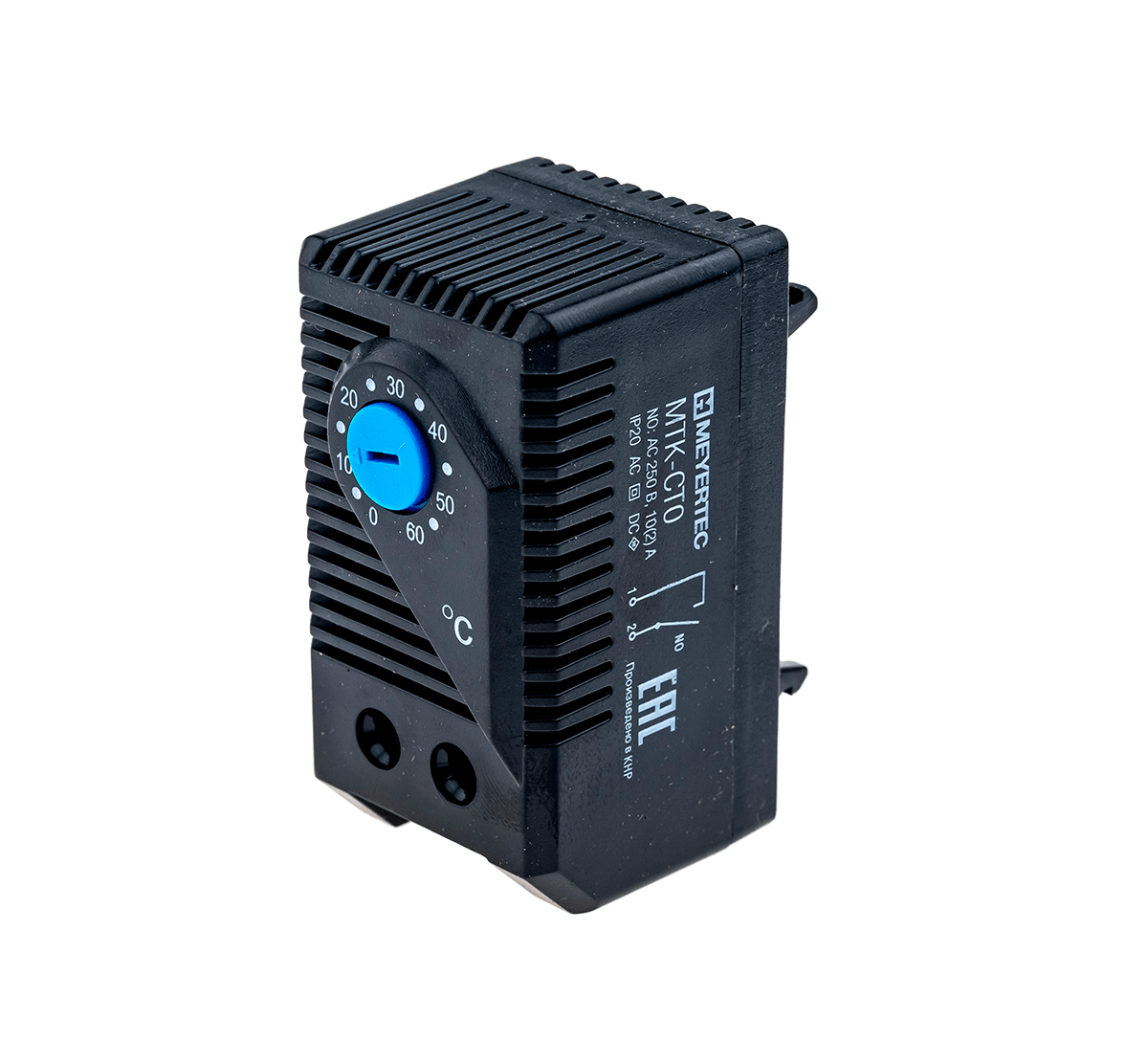

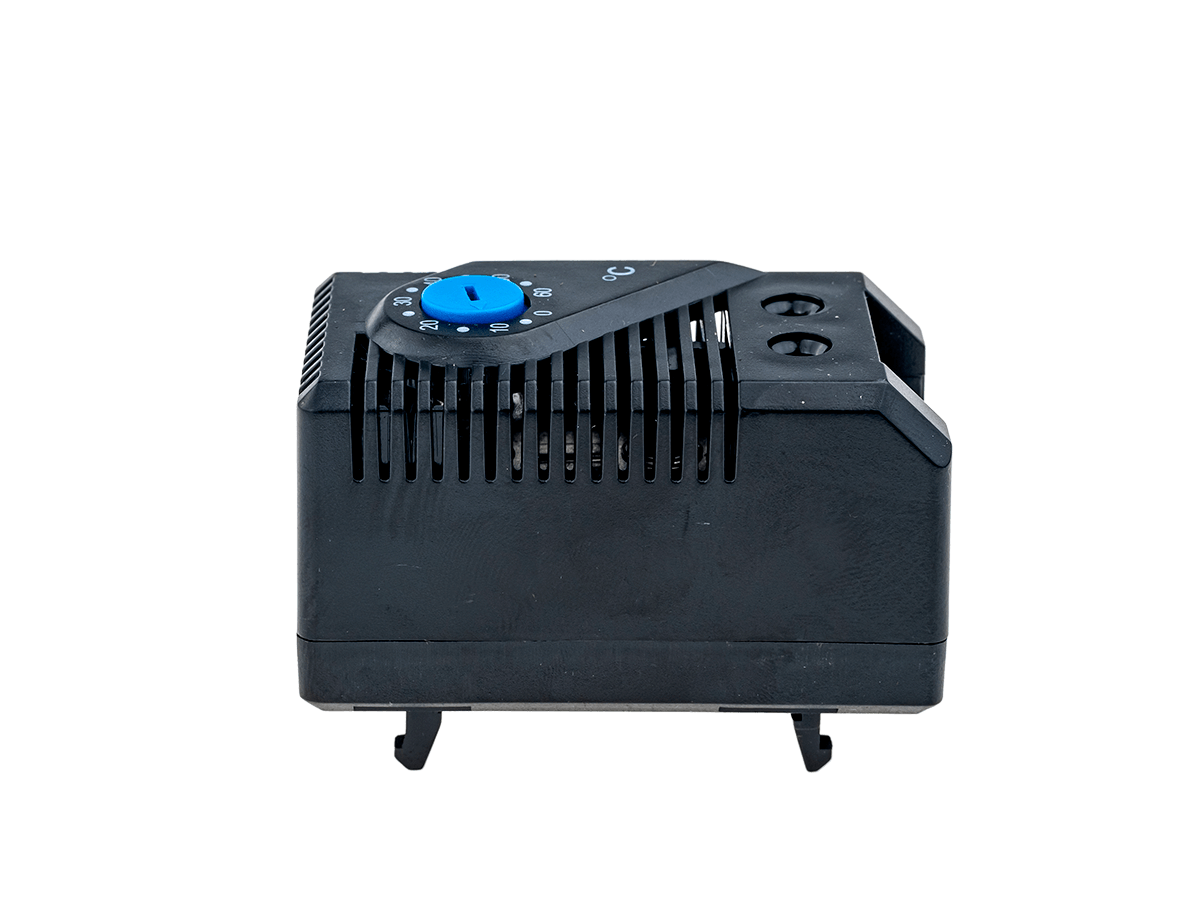

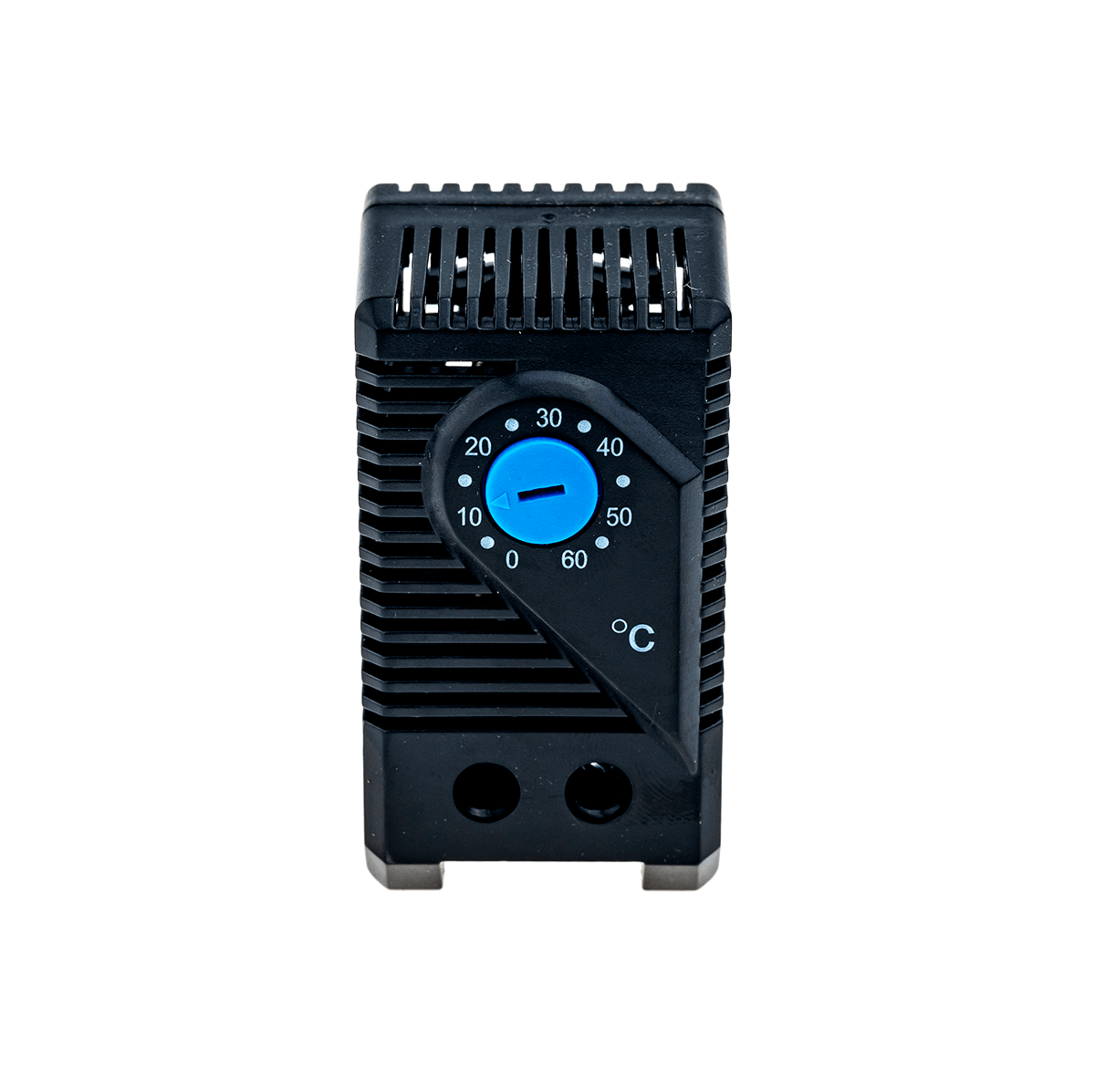

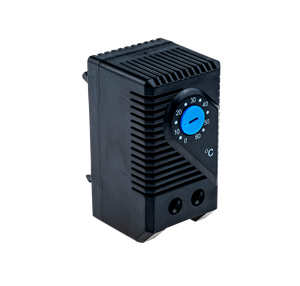

Термостат 1NO, для регулирования вентиляторов
Описание
Термостаты MTK-CT0 применяются совместно с впускными и выпускными вентиляционными решетками для отвода теплого воздуха из шкафов управления и защиты оборудования от перегрева.
Также термостаты МТК-СТ0 могут использоваться в качестве сигнализаторов пониженной или повышенной температуры.
Термостаты устанавливаются в шкафах управления и автоматики, в банкоматах, в вендинговом оборудовании.
Если температура внутри шкафа поднимается выше уставки, то термостат включает вентилятор охлаждения. Благодаря использованию термостата МТК-СТ0 вентилятор работает не постоянно, а включается только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.
Для выбора необходимых компонентов микроклимата шкафа управления для конкретных климатических условий можно воспользоваться онлайн-конфигуратором
Конфигуратор микроклимата шкафов
Преимущества
- Широкий диапазон задания уставки: 0…+60 °C.
- Простой монтаж на DIN-рейку.
- Компактные размеры.
- Высокая коммутационная способность (~250 В, 10 A).
| Параметр | Значение | |
|---|---|---|
| Диапазон настройки | от 0 до +60 °C | |
| Разность температур переключения | 7±4 °C | |
| Чувствительный элемент | биметалл | |
| Количество срабатываний реле | > 100 000 циклов | |
| Макс. коммутационная способность (активная/реактивная нагрузка) | AC 250 В, 10 (2) A AC 120 В, 15 (2) A DC 30 Вт при DC 24 В до DC 72 В | |
| Макс. пусковой ток | AC 16 A за 10 сек | |
| Подключение | 2-полюсный винтовой зажим для кабелей сечением: жесткий провод 2,5 мм² (AWG 14) многожильный провод11,5 мм² (AWG 16) При подключении многожильным проводом должны быть использованы кабельные наконечники. | |
| Крепление | зажим для DIN-рейки 35 мм согл. DIN EN 60715 | |
| Габаритные размеры | 60×33×43 мм | 67×50×46 мм |
| Вес | прибл. 40 г | прибл. 90 г |
| Монтажное положение | вертикальное | |
| Степень защиты | IP20 | |
| Класс защиты | АС: II, DC: III | |
| Температура эксплуатации | от -45 до +80 °C | |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) | |
| Группа механического исполнения по ГОСТ 30631-99 | М25 | |
Сертификаты и декларации
| Сертификат соответствия на термостаты MEYERTEC | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для термостатов MTK | Скачать |
Чертежи и 3D модели
| Габаритный чертеж MTK-CT0 | Скачать |
Брошюры
| Брошюра (Микроклимат Шкафов управления) | Скачать |
| Количество в групповой упаковке | - |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | 65 х 55 х 45 |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 320 х 245 х 550 |
| Объем индивидуальной упаковки, м3 | 0,000161 |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,043120 |
| Вес единицы (нетто), грамм | 42,3 |
| Штрих-код EAN13 | 4610015848175 |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,063 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,05/0,045/0,063 мм.
