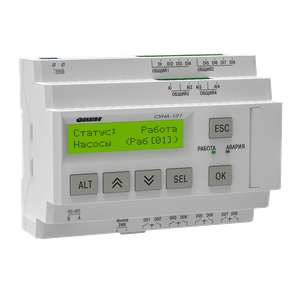

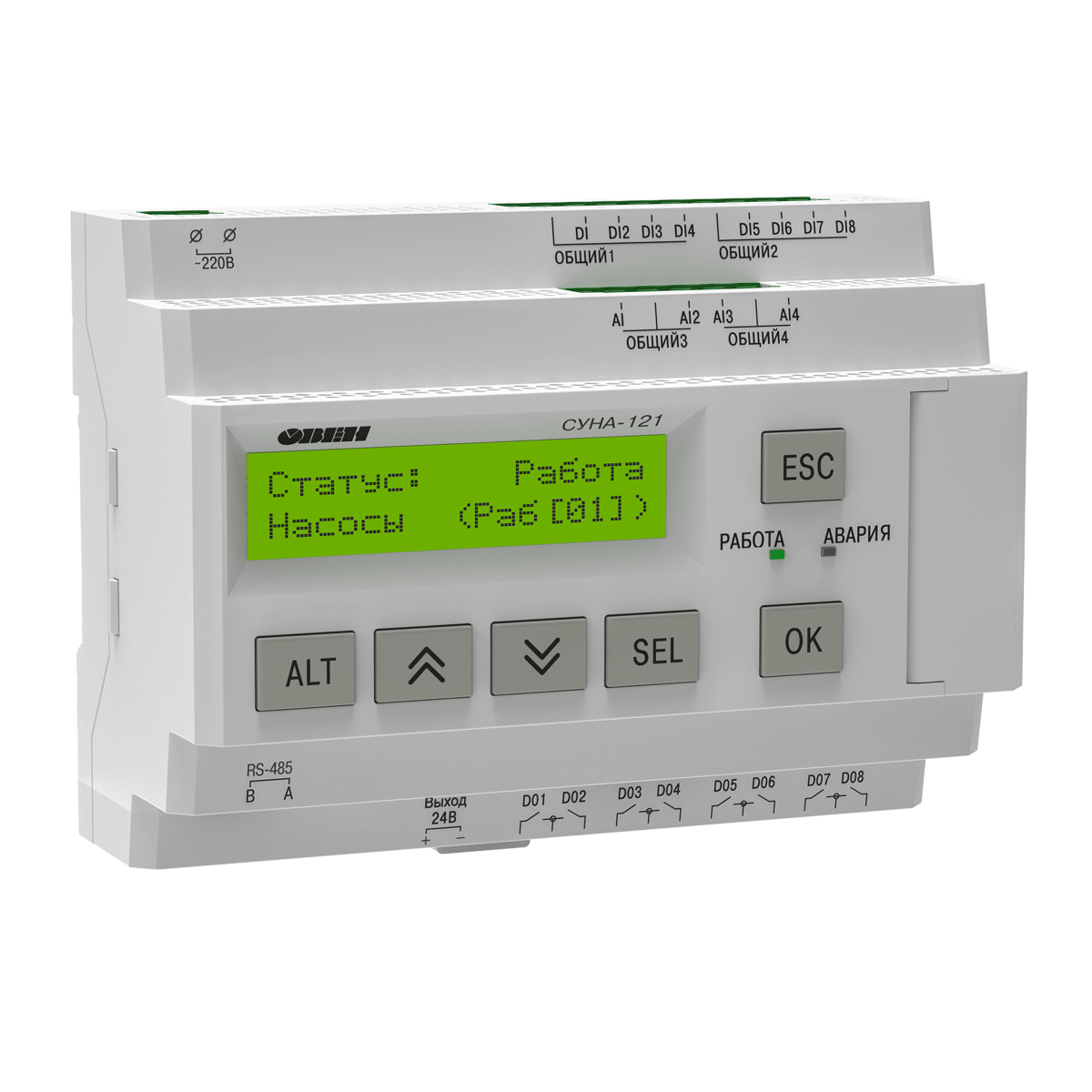

СУНА-121 контроллер для управления насосами

Код товара: owen_46571_92301
Обновлен: 28 сентября 13:01

18 251,20 ₽

Описание

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

Чередование 2-х насосов.
Чередование 3-х насосов.
Регулирование давления, 2 насоса, по реле давления.
Регулирование давления, 2 насоса, по аналоговому датчику давления.
Регулирование давления, 3 насоса, по аналоговому датчику давления.
Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный датчики уровня или 4 дискретных датчика уровня.

Преимущества автоматического управления насосами

Универсальность

9 готовых алгоритмов позволяют применять СУНА-121 в различных схемах управления насосами.

Простота

СУНА-121 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.

Безопасность

СУНА-121 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.

Экономичность

СУНА-121 обеспечивает равномерный износ оборудования за счет поочередного управления насосами.

Взаимозаменяемость

Единая аппаратная база

Единая аппаратная база всех устройств линейки СУНА-121 позволяет осуществлять смену алгоритма управления.

Диспетчеризация

Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-121 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

Технические характеристики контроллера для управления насосами

Наименование	Значение (свойства)
Наименование	СУНА-121.220.хх	СУНА-121.24.хх
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В, при 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24±3	-
Ток нагрузки встроенного источника питания, мА, не более	100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave – алгоритмы 01…08
Режим работы	1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master (опрос двух модулей МЭ110-224.1Т для защиты насосов по току) – алгоритм 09
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип датчика для дискретного входа	механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);	- механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);
Тип датчика для дискретного входа		- с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Уровень сигнала, соответствующий «логическому нулю», В	0…40	-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом, мс	50	2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс	100	30
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
Электрическая прочность изоляции, В	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип измеряемых сигналов, униполярный	4…20 мА, 0…4 кОм
Предел основной приведенной, погрешности, %	± 1 %
Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом	121
Значение наименьшего значащего разряда	6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, А, не более	5 (резистивная нагрузка)
– для цепи переменного тока, А, не более	10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Электрический ресурс реле, циклов, не менее	200 000: 3 А при 125 В переменного тока, резистивная нагрузка;
	100 000: 3 А при 250 В переменного тока;
	100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;
	25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Индикация и элементы управления
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы	два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

Закрытые взрывобезопасные помещения без агрессивных паров и газов.
Температура окружающего воздуха: -20…+55 °С.
Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
Атмосферное давление: от 84 до 106,7 кПа.
Высота над уровнем моря не более 2000 м.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

Схемы подключения контроллера для управления насосами

Схема подключения СУНА-121.Х.01.00

Чередование двух насосов

Схема подключения СУНА-121.Х.02.00

Чередование трех насосов

Схема подключения СУНА-121.Х.03.00

Регулирование давления двумя насосами по реле давления

Условные обозначения для СУНА-121.01, СУНА-121.02, СУНА-121.03

СУНА-121.01	СУНА-121.02	СУНА-121.03
PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) Р.макс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ) ДСХ - датчик сухого хода (НЗ) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Ав.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) PDS Н3 - датчик перепада давления на третьем насосе (НЗ) РЦ Н3 - дискретный сигнал разрешения работы третьего насоса (НЗ) Р.макс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ) ДСХ - датчик сухого хода (НЗ) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Т. Н3 - датчик температуры третьего насоса Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Н3 - сигнал управления вторым насосом Ав.Н3 - сигнал аварии второго насоса Ав.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) Р.низ - датчик реле давления “Низ” (НЗ) Р.верх - датчик реле давления “Верх” (НЗ) Р.макс - датчик реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ) ДСХ - датчик сухого хода (НЗ) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Ад.ДД - авария датчика давления Ав.Общ - лампа общей аварии

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-121.

Схема подключения СУНА-121.Х.04.00

Регулирование давления двумя насосами по аналоговому датчику давления

Схема подключения СУНА-121.Х.05.00

Регулирование давления тремя насосами по аналоговому датчику давления

Схема подключения СУНА-121.Х.06.00

Заполнение или осушение резервуара двумя насосами по дискретным датчикам уровня

Условные обозначения для СУНА-121.04, СУНА-121.05, СУНА-121.06

СУНА-121.04	СУНА-121.05	СУНА-121.06
PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) ДСХ - датчик сухого хода (НЗ) Т .Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса ДД - аналоговый датчик давления на выходе насосной группы Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Ав.ДД - авария датчика давления Ав.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) PDS Н3 - датчик перепада давления на третьем насосе (НЗ) РЦ Н3 - дискретный сигнал разрешения работы третьего насоса (НЗ) ДСХ - датчик сухого хода (НЗ) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Т. Н3 - датчик температуры третьего насоса Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Н3 - сигнал управления вторым насосом Ав.Н3 - сигнал аварии второго насоса Ав.ДД - авария датчика давления Ав.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) Ур.1 - сигнал с первого датчика уровня (НЗ) Ур.2 - сигнал со второго датчика уровня (НЗ) Ур.3 - сигнал с третьего датчика уровня (НЗ) ДСХ - датчик сухого хода (НЗ) Р.макс - реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Ав.Д.Ур - авария датчика уровня Ав.Общ - лампа общей аварии

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-121.

Схема подключения СУНА-121.Х.07.00

Заполнение или осушение резервуара двумя насосами по аналоговому датчику уровня

Схема подключения СУНА-121.Х.08.00

Заполнение или осушение резервуара тремя насосами по аналоговому датчику уровня

Схема подключения СУНА-121.Х.09.00

Канализационная насосная станция, осушение резервуара 2-мя насосами

Условные обозначения для СУНА-121.07, СУНА-121.08, СУНА-121.09

СУНА-121.07	СУНА-121.08	СУНА-121.09
PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) Р.макс - реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ) ДСХ - датчик сухого хода (НЗ) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Д.ур - аналоговый датчик уровня Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Ав.Д.Ур - авария датчика уровня Ав.Общ - лампа общей аварии	PDS Н1 - датчик перепада давления на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) PDS Н2 - датчик перепада давления на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) PDS Н3 - датчик перепада давления на третьем насосе (НЗ) РЦ Н3 - дискретный сигнал разрешения работы третьего насоса (НЗ) Р.макс - реле давления для предупреждения о превышении давления на выходе насосной группы (НЗ) ДСХ - датчик сухого хода (НЗ) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Т. Н3 - датчик температуры третьего насоса Д.ур - аналоговый датчик уровня Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса Н3 - сигнал управления третьим насосом Ав.Н3 - сигнал аварии третьего насоса Ав.Д.Ур - авария датчика уровня Ав.Общ - лампа общей аварии	Т.реле Н1 - тепловое реле на первом насосе (НЗ) РЦ Н1 - дискретный сигнал разрешения работы первого насоса (НЗ) Т.реле Н2 - тепловое реле на втором насосе (НЗ) РЦ Н2 - дискретный сигнал разрешения работы второго насоса (НЗ) Ур.1 - сигнал с первого датчика уровня (НЗ) Ур.2 - сигнал со второго датчика уровня (НЗ) Ур.3 - сигнал с третьего датчика уровня (НЗ) Ур.4 - сигнал с четвертого датчика уровня (НЗ/НО) Т. Н1 - датчик температуры первого насоса Т. Н2 - датчик температуры второго насоса Д.ур - аналоговый датчик уровня Н1 - сигнал управления первым насосом Ав.Н1 - сигнал аварии первого насоса Н2 - сигнал управления вторым насосом Ав.Н2 - сигнал аварии второго насоса МЭ1 - включение трансформатора на первый модуль расширения МЭ110-224.1Т МЭ2 - включение трансформатора на второй модуль расширения МЭ110-224.1Т Перелив - лампа “Перелив” Ав.Общ - лампа общей аварии

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-121.

Чертежи, схемы, модели контроллера для управления насосами

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 39.52 kB pdf 249.22 kB
УГО СПДС	dwg 56.06 kB pdf 48.95 kB

Схемы электрические

Алгоритм 1

АБВГ - 01.0104 - НТХ

dwg 143.52 kB pdf 277.9 kB

АБВГ - 01.0104 - НТХ.КЖ

dwg 46.65 kB pdf 32.29 kB

АБВГ - 01.0104 - НТХ.П

pdf 339.58 kB

АБВГ - 01.0104 - НТХ.СО

dwg 54.32 kB pdf 70.43 kB

Алгоритм 2

АБВГ – 02.0104 – НТХ

dwg 180.34 kB pdf 350.23 kB

АБВГ – 02.0104 – НТХ.КЖ

dwg 46.66 kB pdf 33.84 kB

АБВГ – 02.0104 – НТХ.П

dwg 42.04 kB pdf 428.73 kB

АБВГ – 02.0104 – НТХ.СО

dwg 54.13 kB pdf 70.95 kB

Алгоритм 3

АБВГ – 03.0104 – НТХ

dwg 149.93 kB pdf 287.92 kB

АБВГ – 03.0104 – НТХ.КЖ

dwg 46.9 kB pdf 33.11 kB

АБВГ – 03.0104 – НТХ.П

dwg 41.73 kB pdf 399.76 kB

АБВГ – 03.0104 – НТХ.СО

dwg 54.32 kB pdf 70.53 kB

Алгоритм 4

АБВГ – 04.0104 – НТХ

dwg 145.45 kB pdf 286.69 kB

АБВГ – 04.0104 – НТХ.КЖ

dwg 46.31 kB pdf 32.77 kB

АБВГ – 04.0104 – НТХ.П

dwg 39.06 kB pdf 349.24 kB

АБВГ – 04.0104 – НТХ.СО

dwg 59.08 kB pdf 568.91 kB

Алгоритм 5

АБВГ – 05.0104 – НТХ

dwg 164.31 kB pdf 718.69 kB

АБВГ – 05.0104 – НТХ.КЖ

dwg 46.66 kB pdf 34.13 kB

АБВГ – 05.0104 – НТХ.П

dwg 42.35 kB pdf 437.91 kB

АБВГ – 05.0104 – НТХ.СО

dwg 59.2 kB pdf 576.43 kB

Алгоритм 6

АБВГ – 06.0104 – НТХ

dwg 157.43 kB pdf 310.96 kB

АБВГ – 06.0104 – НТХ.КЖ

dwg 46.94 kB pdf 33.53 kB

АБВГ – 06.0104 – НТХ.П

dwg 42.04 kB pdf 383.11 kB

АБВГ – 06.0104 – НТХ.СО

dwg 59.48 kB pdf 573.65 kB

Алгоритм 7

АБВГ – 07.0104 – НТХ

dwg 155.84 kB pdf 300.99 kB

АБВГ – 07.0104 – НТХ.КЖ

dwg 46.78 kB pdf 33.4 kB

АБВГ – 07.0104 – НТХ.П

dwg 40.35 kB pdf 382.45 kB

АБВГ – 07.0104 – НТХ.СО

dwg 59.29 kB pdf 576.67 kB

Алгоритм 8

АБВГ – 08.0104 – НТХ

dwg 173.26 kB pdf 781.38 kB

АБВГ – 08.0104 – НТХ.КЖ

dwg 46.63 kB pdf 35.24 kB

АБВГ – 08.0104 – НТХ.П

dwg 43.7 kB pdf 470.83 kB

АБВГ – 08.0104 – НТХ.СО

dwg 59.29 kB pdf 582.56 kB

Габаритный чертеж

2D Модель СУНА-121	dwg 432.31 kB pdf 99.22 kB
3D Модель СУНА-121	step 15.42 MB pdf 1.03 MB

Габаритные и установочные размеры контроллера для управления насосами

Габаритные размеры контроллера для управления насосами СУНА-121

Монтаж контроллера с креплением на DIN-рейку
