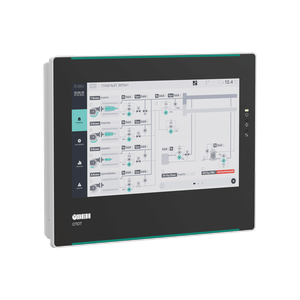

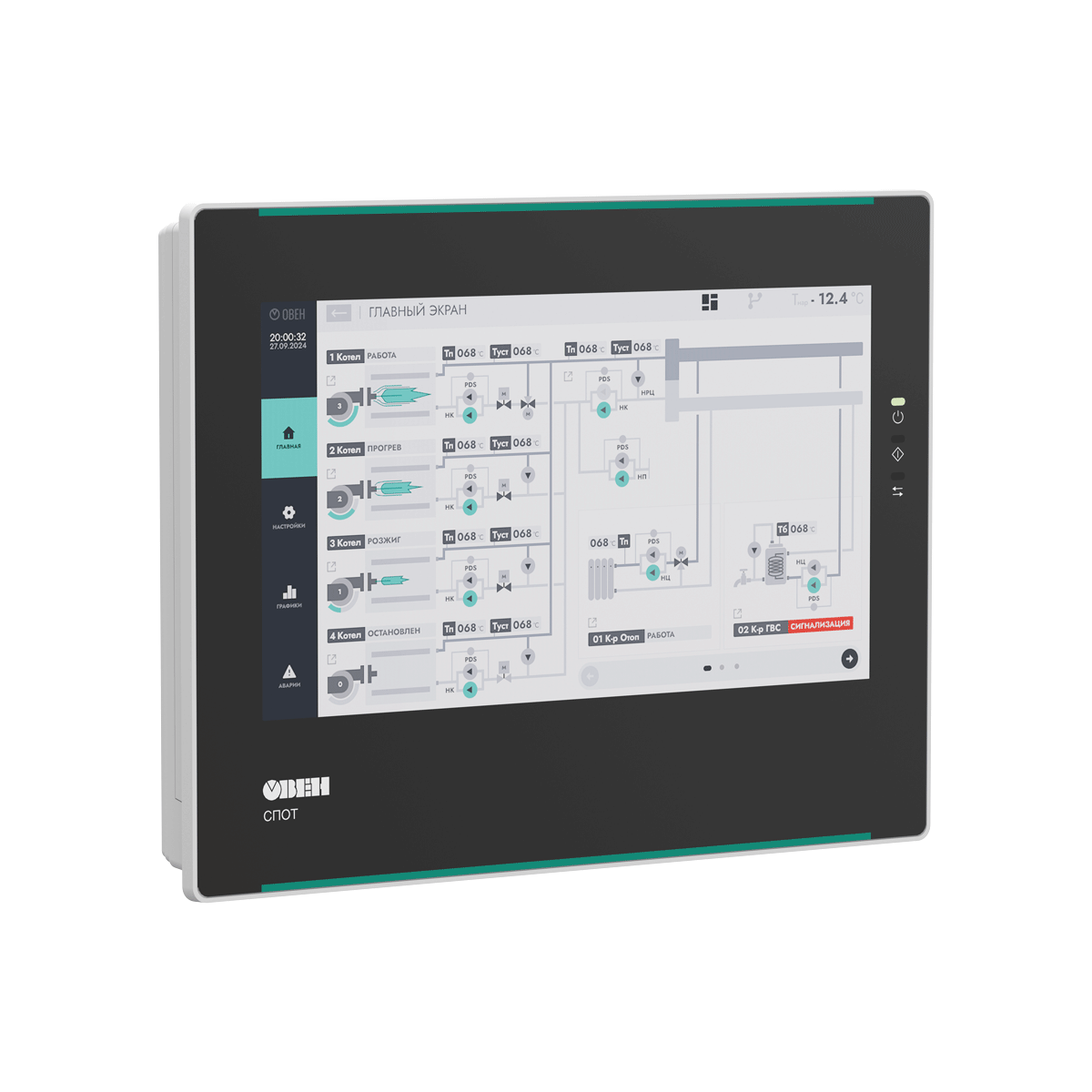

СПОТ панель оператора для котельных и тепловых пунктов с готовой визуализацией
Вариации не найдены
Описание

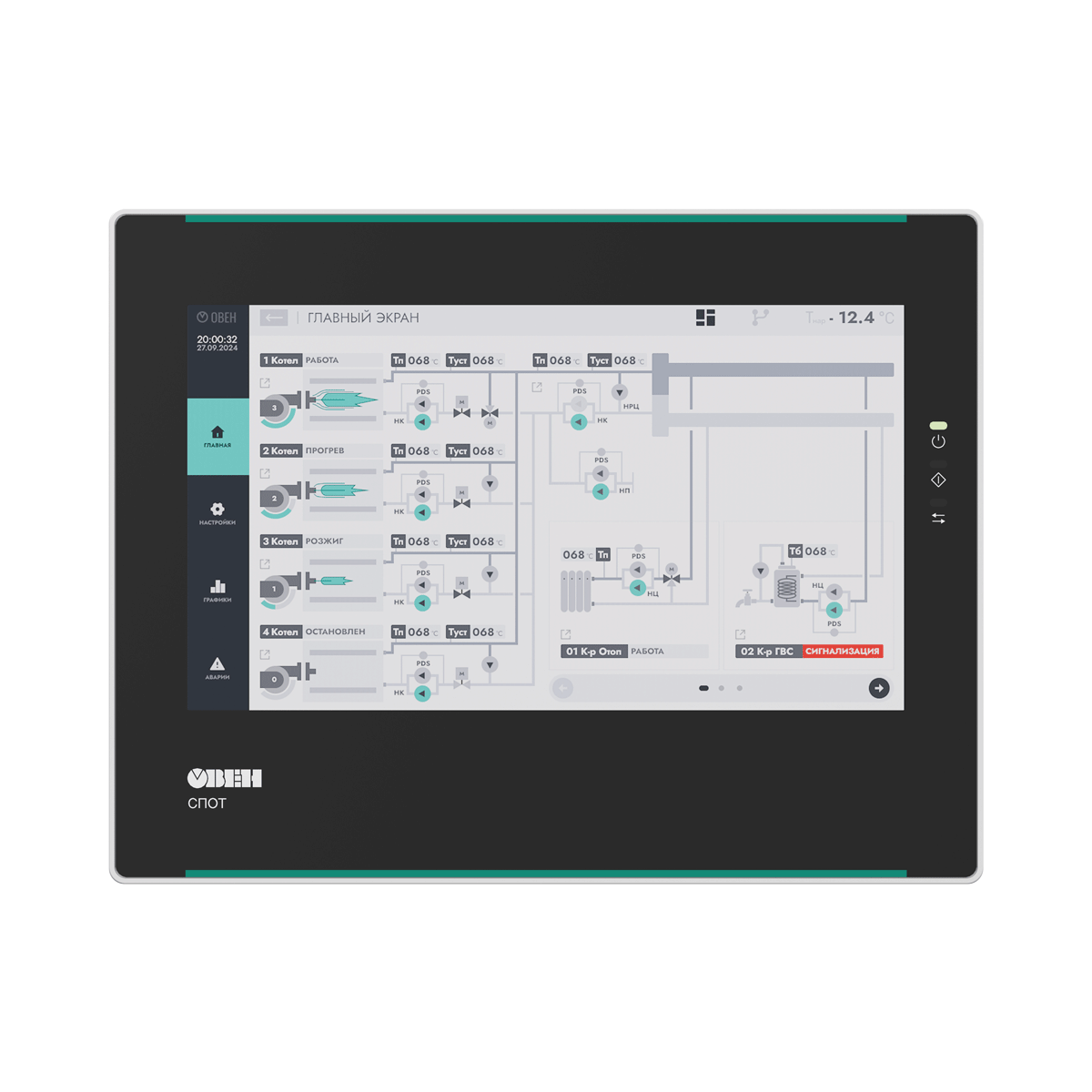

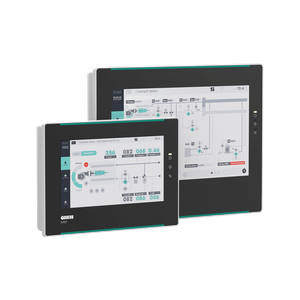

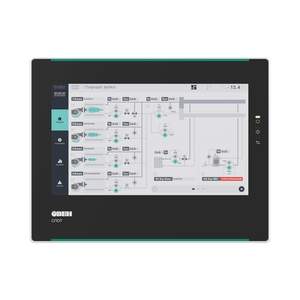

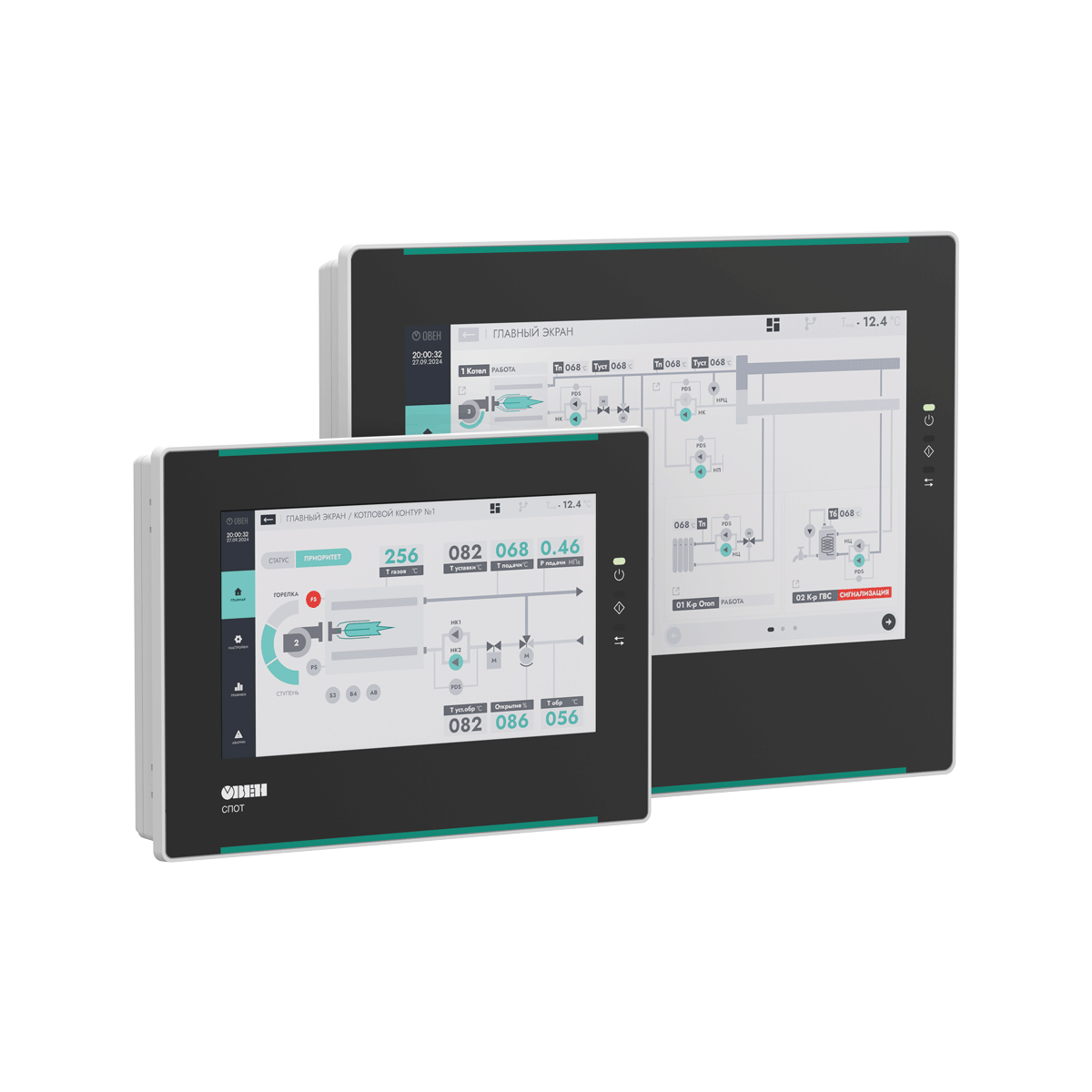

СПОТ – специализированная панель оператора, предназначенная для работы с контроллерами КТР-121 и ТРМ1032М . Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.
СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.
Преимущества
Готовая визуализация без программирования
Интерфейс панели адаптирован для работы с КТР-121 или ТРМ1032М. Готовое решение позволяет быстро ввести устройство в эксплуатацию, экономя время и ресурсы на разработку дизайна и программирование.
Быстрый ввод в эксплуатацию
Панель готова к работе сразу после подключения. СПОТ адаптирует визуализацию под подключенную группу приборов и дает возможность настраивать их с панели – без необходимости конфигурировать каждый контроллер отдельно.
Расширение функциональных возможностей контроллера
СПОТ дополняет КТР-121 и ТРМ1032М расширенными архивами аварий, логами параметров и записью действий оператора. Построение графиков облегчает настройку ПИД-регуляторов и повышает эффективность эксплуатации.

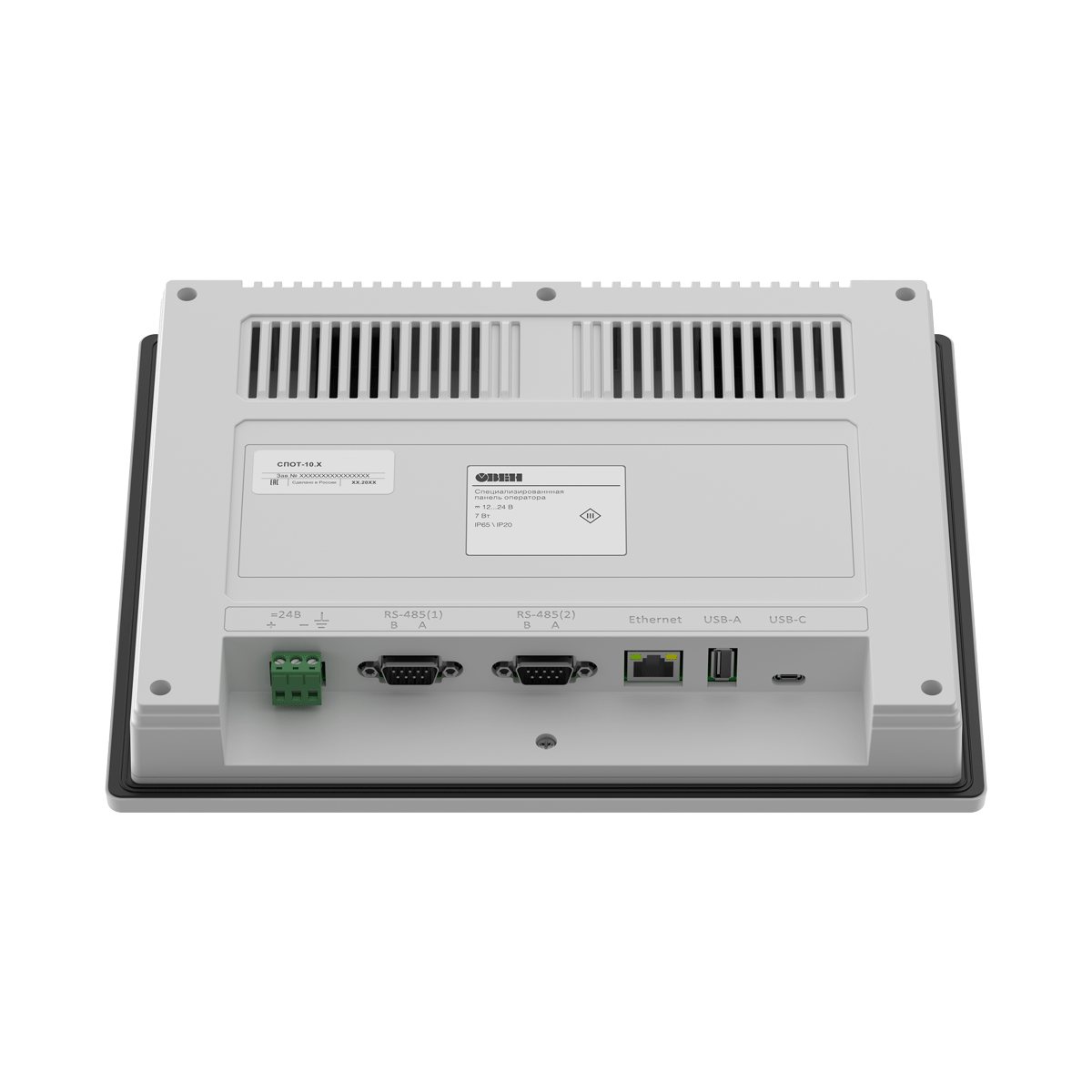

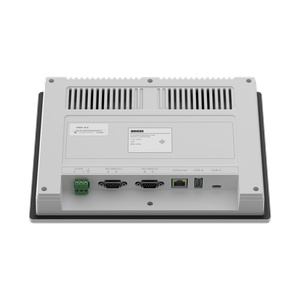

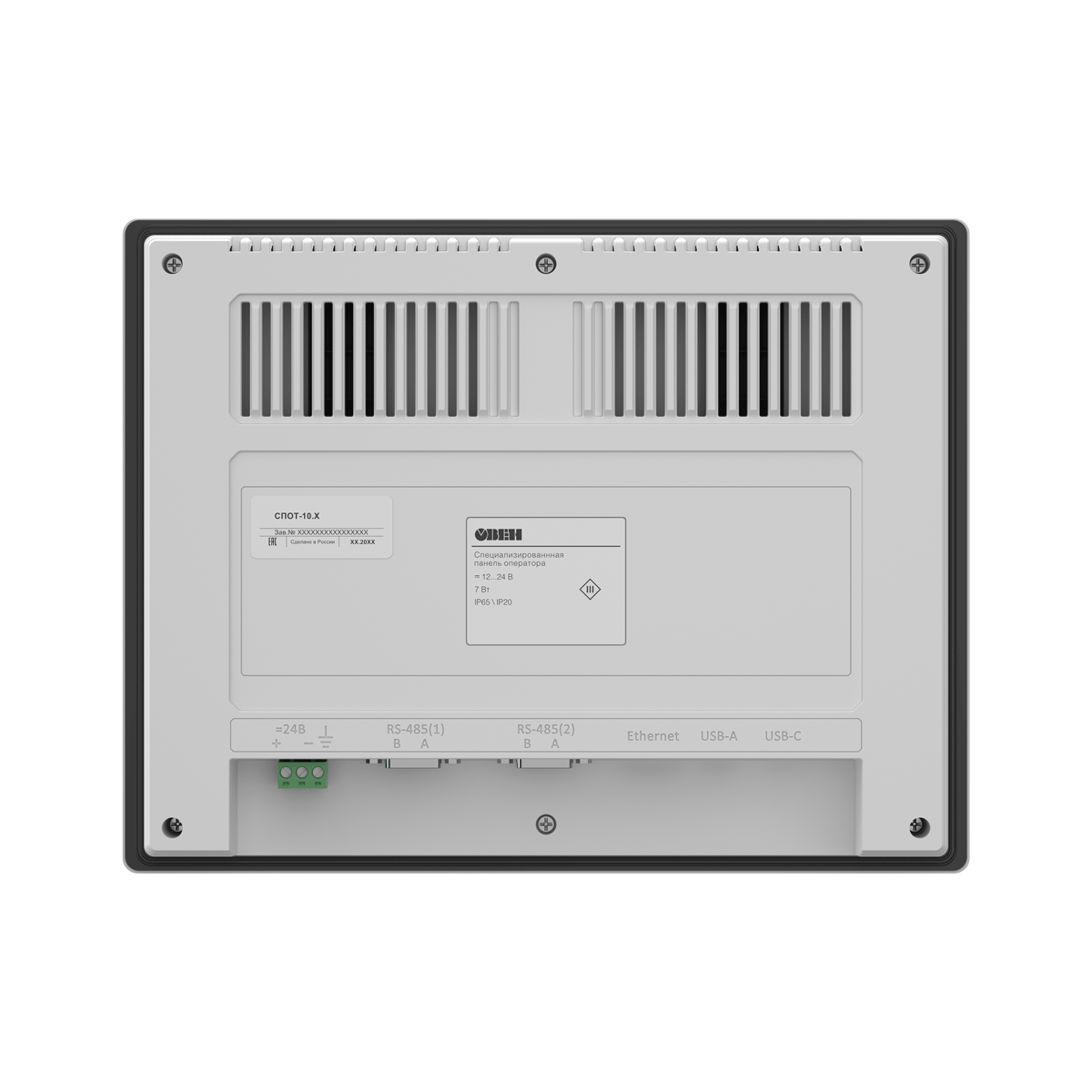

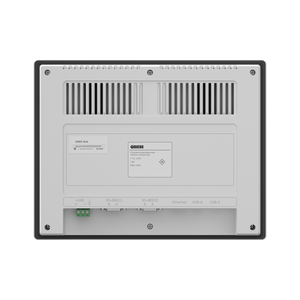

RS-485 и Ethernet для диспетчеризации
Два интерфейса RS-485 и один Ethernet позволяют подключать приборы к панели и интегрировать в SCADA, облачные сервисы и другие системы верхнего уровня для удалённого мониторинга и управления.
Пример применения
Обратите внимание: в текущей версии СПОТ поддерживает подключение одной панели на объект. Работа нескольких панелей в одной системе будет доступна в следующих обновлениях.
Интерфейсы и адреса для подключения ведомых устройств
RS-485 Master на панели предназначен для подключения контроллеров КТР-121 или ТРМ1032М, RS-485 Slave и Ethernet предназначены для организации диспетчеризации ( прямое подключение к OwenCloud по Ethernet не поддерживается )
| Модификация прибора | Интерфейс на приборе для подключения панели | Допустимые адреса устройств в сети |
|---|---|---|
| КТР-121 | ||
| КТР-121.01.10 | RS-485(2) | 8, 16, 24, 32 (до 4 устройств) |
| КТР-121.02.Х | RS-485(1) | 40 (одно устройство) |
| КТР-121.03.Х | RS-485(2) | 48, 56 (до 2 устройств) |
| ТРМ1032М | ||
| ТРМ1032М-01.Х, ТРМ1032М-02.Х | RS-485(2) | 16, 24, 32, 40 (до 4 устройств) |
| ТРМ1032М-11.Х, ТРМ1032М-12.Х | RS-485(1) | 8 (одно устройство) |
Технические характеристики
| Наименование | Значение |
|---|---|
| Питание | |
| Диапазон напряжения питания | 10,2…27,6 В постоянного тока (номинальное 24 В) |
| Максимальная потребляемая мощность, не более: | |
| СПОТ-07.Х | 4 Вт |
| СПОТ-10.Х | 7 Вт |
| Аппаратные характеристики | |
| Процессор | Cortex A7 1GHz. Dual Core |
| Память программ (Flash) | 128 Мб |
| Оперативная память | 128 Мб |
| Часы реального времени (RTC) | Есть, энергонезависимые |
| Дисплей | |
| Тип | TFT LCD с LED (светодиодная подсветка) |
| Количество цветов | 16,7 млн (TrueColor) |
| Диагональ (соотношение сторон): | |
| СПОТ-07.Х | 7" (16:9) |
| СПОТ-10.Х | 10,2" (16:9) |
| Разрешение | 1024 × 600 пикселей |
| Яркость | 450 кд/м 2 |
| Контрастность | 400:1 |
| Время наработки на отказ подсветки, не менее | 50000 ч |
| Интерфейсы | |
| COM-порты | 2 × RS-485 – для подключения устройств** |
| Используемый протокол | Modbus RTU (Master/Slave) |
| Ethernet | 1 × Ethernet 10/100 Мбит/c (RJ–45)** |
| Поддерживаемый протокол | Modbus TCP (Slave) |
| USB Type-A | USB 2.0 Host |
| USB Type-C | Не используется |
| Общие | |
| Габаритные размеры: | |
| СПОТ-07.Х | (203 × 145 × 35) ± 1 мм |
| СПОТ-10.Х | (273 × 211 × 40) ± 1 мм |
| Степень защиты корпуса согласно ГОСТ 14254–2015 | IP65 с лицевой стороны IP20 cо стороны разъемов |
| Масса, не более: | |
| СПОТ-07.Х | 0,7 кг |
| СПОТ-10.Х | 1,05 кг |
| Средний срок службы | 6 лет |
Примечание.
* Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. Рекомендуется использовать блок питания мощностью не менее 30 Вт, например, БП30Б-Д3-24. ** Во избежание проблем со связью для устройств с RS–485 длина кабеля связи должна составлять не более 150 метров; для устройств с Ethernet – не более 100 метров.
Габаритные и установочные размеры
Габаритные размеры СПОТ-07.Х
Габаритные размеры СПОТ-10.Х
