MEYERTEC Заказной

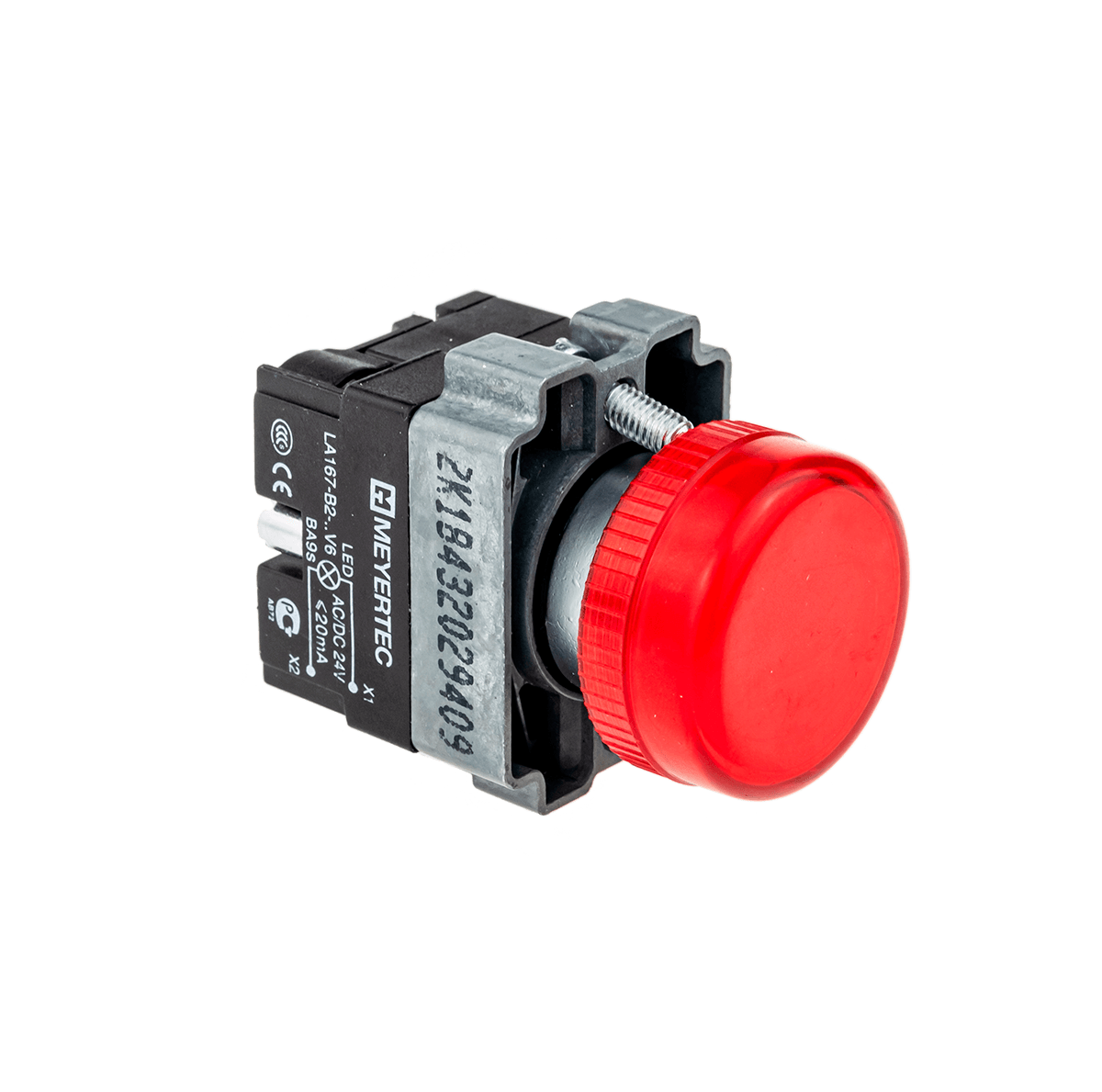

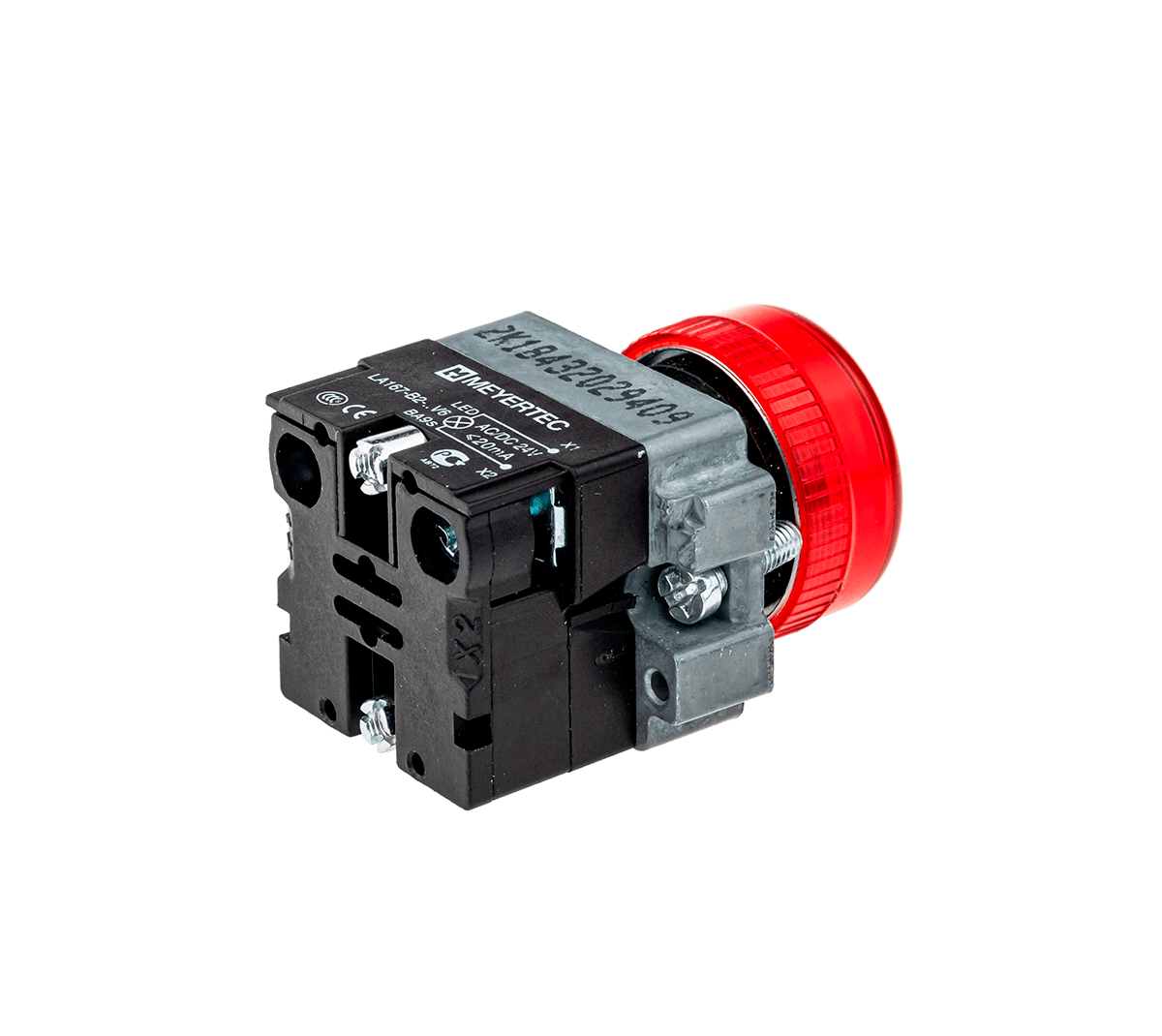

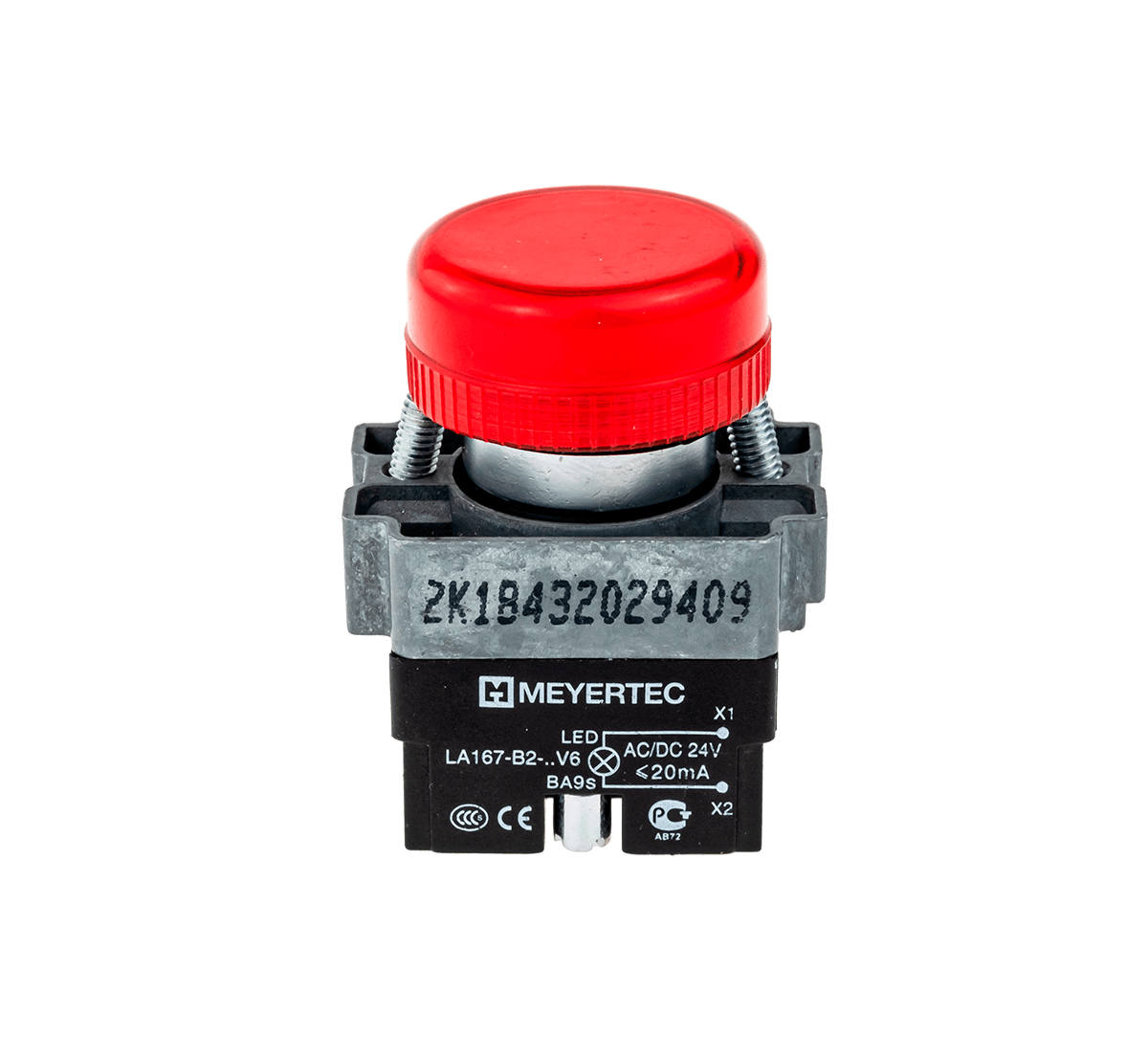

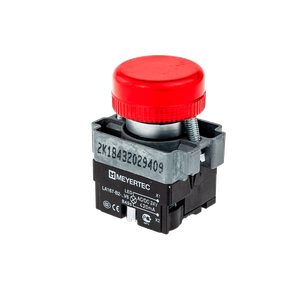

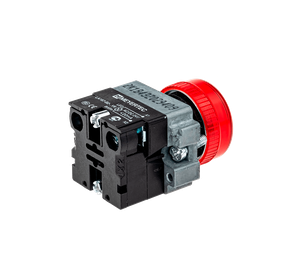

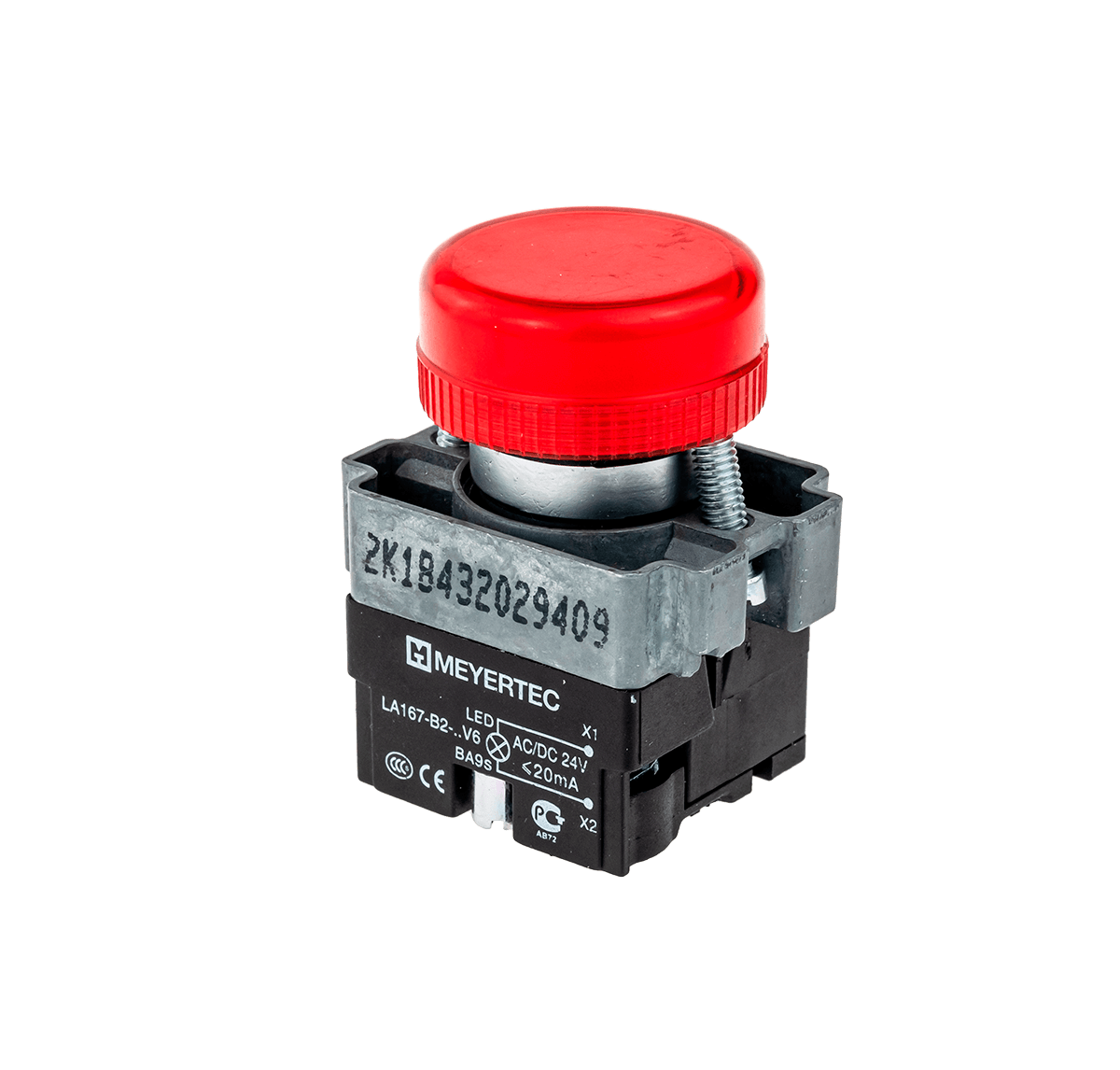

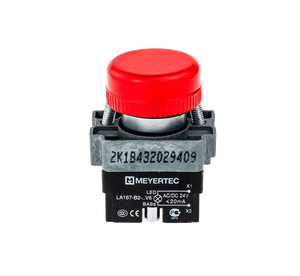

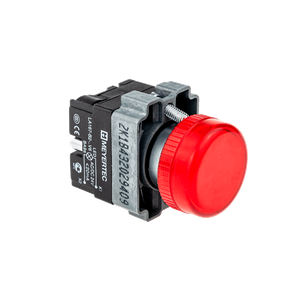

Сигнальная лампа красный, 24V AC/DC

Артикул производителя: 43346
Код товара: meyertec_168294_43346
Заказной товар
Обновлен: 28 сентября 13:01

401,38 ₽

Описание

Сигнальные LED лампы MTB2-BV614 применяются в шкафах управления и автоматики для сигнализации состояния технологических процессов и режимов работы оборудования. Лампы выполнены в модульном металлическом исполнении со съемной LED матрицей с цоколем BA9s.

Преимущества

Возможность замены LED матрицы
Монтаж в стандартное отверстие 22 мм
Степень защиты IP65
Ударопрочный металлический корпус

Параметр	Значение
Температурный диапазон	Эксплуатация: –40…+55 °С Хранение: –40…+70 °C
Влажность	до 90 %, без конденсата
Вибростойкость	Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц).
Ударопрочность	Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g.
Степень защиты	IP65
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	415 В
Усилие нажатия	Кнопки со скрытым или выступающим толкателем - с 1NO контактом: 10Н; с 1NC контактом: 8Н Дополнительные контакты - NO: доп. 4,5Н; NC: доп. 3,1Н.
Подключение	Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Механическая износостойкость	Головка грибовидной кнопки: 300000 циклов, Головки переключателей с подсветкой: 100000 циклов, Остальные головки кнопок и переключателей: 3000000 циклов.
Цоколь светодиодной лампы	BA9s

Сертификаты и декларации

Декларация о соответствии на зуммеры, светосигнальные лампы, цифровые индикаторы, двухцветные индикаторы	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для сигнальных устройств MT16, МТ22, МТВ2, MTB4, MTB5

Скачать

Чертежи и 3D модели

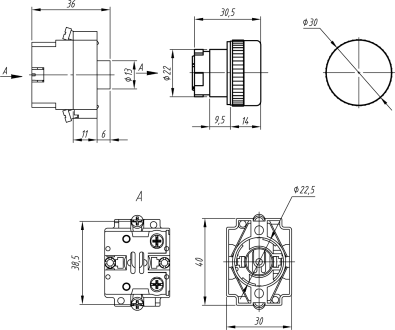

Габаритный чертеж MTB2-BV614

Скачать

Библиотека EPLAN

Библиотека EPLAN (устройства управления и сигнализации)

Скачать

Количество в групповой упаковке	-
Количество в транспортной упаковке	200 шт.
Размеры индивидуальной упаковки, мм	-
Размеры групповой упаковки, мм	155 х 92 х 86
Размеры транспортной упаковки, мм	440 х 330 х 200
Объем индивидуальной упаковки, м3	-
Объем групповой упаковки, м3	0,001226
Объем транспортной упаковки, м3	0,029040
Вес единицы (нетто), грамм	66,3
Штрих-код EAN13	4610015842890

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Декларация о соответствии на зуммеры, светосигнальные лампы, цифровые индикаторы, двухцветные индикаторы Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов Руководство по эксплуатации для сигнальных устройств MT16, МТ22, МТВ2, MTB4, MTB5 Габаритный чертеж MTB2-BV614 Библиотека EPLAN (устройства управления и сигнализации)

Характеристики

Кратность товара: 1
