САУ-У контроллер для управления группой насосов с чередованием
Арт. 31324
11 433,84 ₽
САУ-У.Д
Вариации не найдены
11 433,84 ₽
Описание
Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН ( САУ-МП , САУ-М6 , САУ-М7Е , САУ-М2 ).

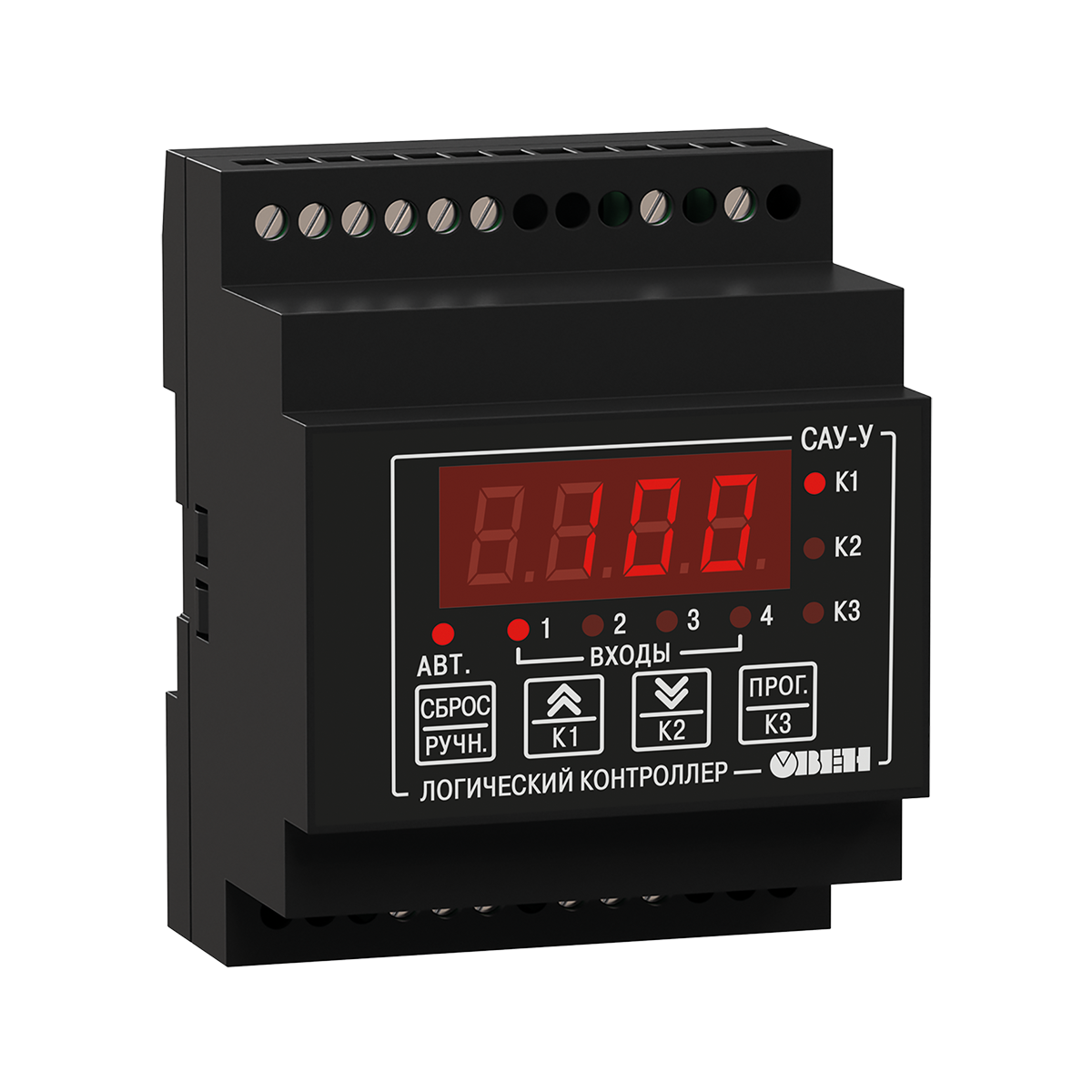

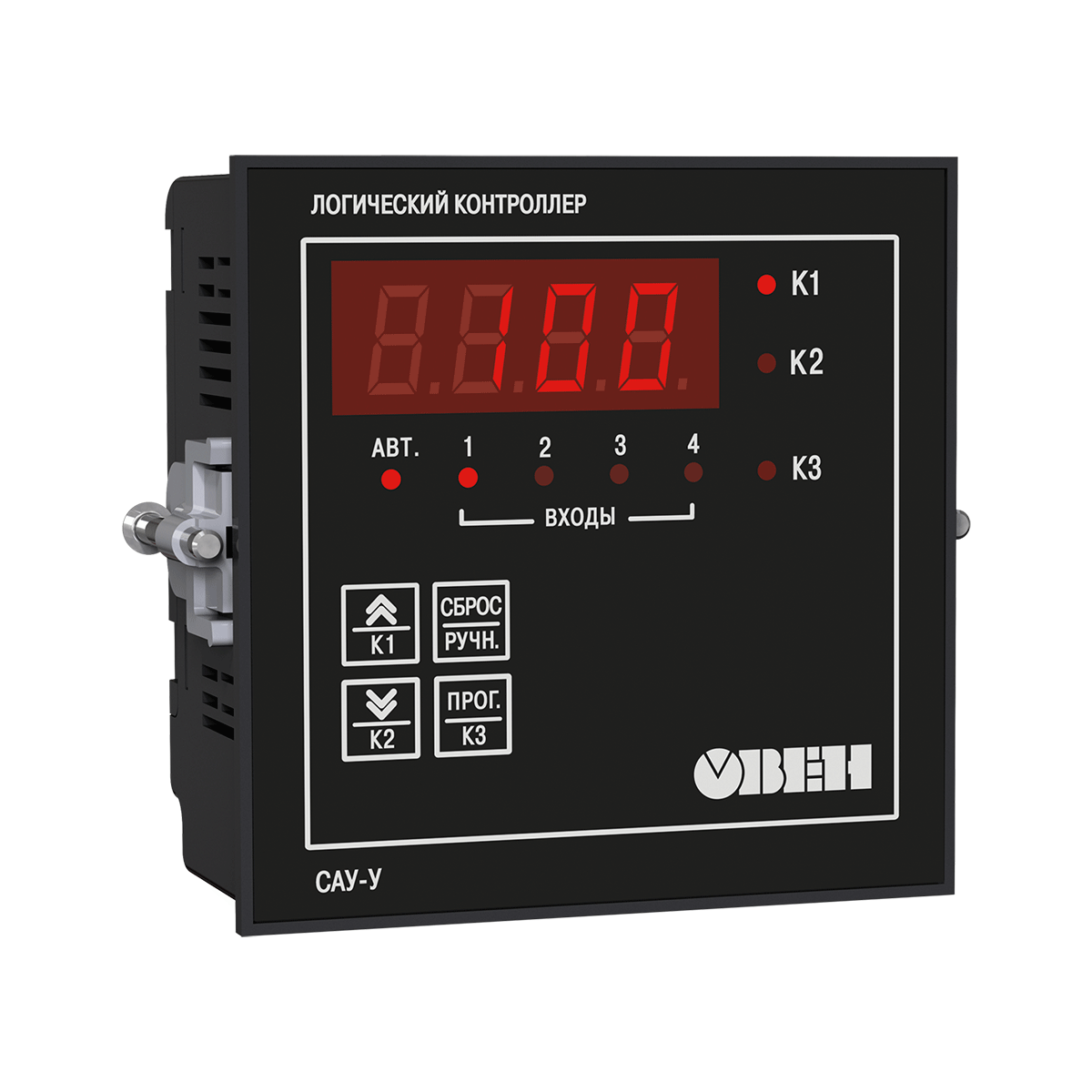

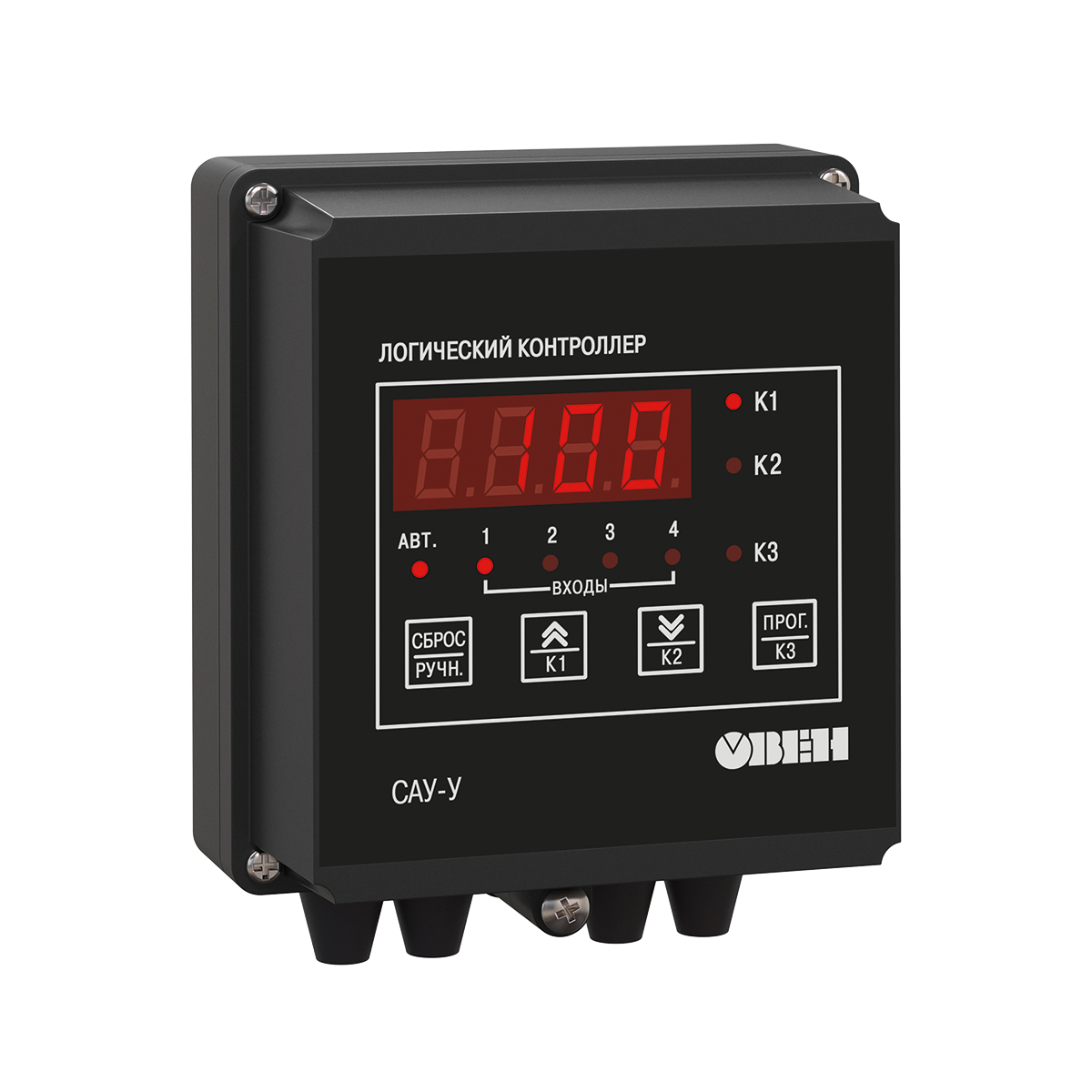

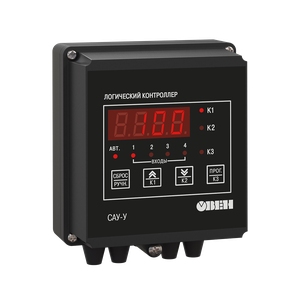

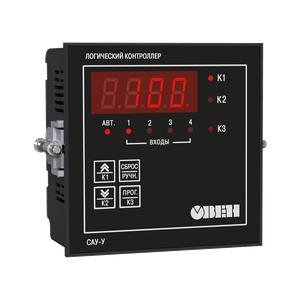

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).
Основные преимущества контроллера для управления насосом ОВЕН САУ-У
- Простая настройка прибора с лицевой панели.
- Возможность инвертирования сигнала с датчиков
- Универсальный источник питания: 220 В переменного тока или 24 В постоянного
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
Функциональная схема
Алгоритмы работы САУ-У
| № алгоритма | Описание алгоритма | Схема подключения | График работы прибора |
|---|---|---|---|
| 01 | Для одного резервуара и одного насоса, работающего с гистерезисом | ||
| 02 | Для одного резервуара и одного насоса, работающего без гистерезиса | ||
| 06 | Для трех резервуаров и трех насосов | ||
| 11 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов | ||
| 13 | Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов | ||
| 15 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса | ||
| 12 | Для одного резервуара и двух насосов, работающих на заполнение | ||
| 16 | Для одного резервуара и двух насосов, работающих на осушение | ||
| 14 | Для одной магистрали и трех насосов, работающих поочередно парами | ||
| 17 | Для одной магистрали и трех насосов, работающих поочередно | ||
| 18 | Для одного резервуара и двух насосов с контрольной емкостью | ||
| 20 | Для двух резервуаров и одного насоса, работающего на долив | Схема для алгоритма 20 с защитным отключением насоса М1 |
| Наименование | Значение |
|---|---|
| Диапазон переменного напряжения питания: | |
| напряжение, В | 90…264 (номинальные значения – 110 , 220 или 240) |
| частота, Гц | 47…63 (номинальные значения – 50 и 60) |
| Диапазон постоянного напряжения питания, В: | 20...34 (номинальное значение – 24) |
| Потребляемая мощность, ВА, не более | 6 |
| Входы | |
| Количество входов (каналов контроля входного сигнала) | 4 |
| Типы датчиков | кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом |
| Напряжение на электродах кондуктометрических датчиков уровня (переменное или постоянное), В | 5±0,5 |
| Частота для переменного тока, Гц | 25±1 |
| Ток, протекающий через кондуктометрический датчик, мА, не более | 1 |
| Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более | 450 |
| Унифицированные датчики с токовым сигналом, мА | от 0 до 5, от 0 до 20, от 4 до 20 |
| Дискретность установки порога срабатывания канала контроля входного сигнала, % | 1 |
| Выходы | |
| Количество релейных выходных каналов (вид коммутационных контактов) | 3 (нормально разомкнутые) |
| Номинальное коммутируемое напряжение в нагрузке | |
| для цепи постоянного тока*, В, не более | 24 |
| для цепи переменного тока**, В, не более | 250 |
| Установившийся ток при максимальном напряжении: | |
| для цепи постоянного тока*, А, не более | 1 |
| для цепи переменного тока**, А, не более | 3 |
| Гальваническая изоляции выходов | Межканальная |
| Электрическая прочность изоляции выходов, В | 1500 |
| Напряжение встроенного источника питания внешних активных датчиков, В | 24±1,2 |
| Максимальный ток нагрузки источника питания датчиков, мА, не более | 50 |
| Габаритные размеры прибора, мм | |
| тип корпуса – настенный Н | (130×105×65) ±1 |
| тип корпуса – щитовой Щ11 | (96×96×46,5) ±1 |
| тип корпуса – DIN-реечный Д | (88×72×54) ±1 |
| Степень защиты корпуса по ГОСТ 14254-96: | |
| тип корпуса – настенный Н | IP44 |
| тип корпуса – щитовой Щ11 | IP54 со стороны лицевой панели |
| тип корпуса – DIN-реечный Д | IP20 |
| Масса прибора, кг, не более | 0,7 |
| Средний срок службы, лет | 8 |
* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000. ** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.
Условия эксплуатации
- Температура окружающего воздуха от минус 10 до +55 °С.
- Атмосферное давление 86...106,7 кПа.
- Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %.
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,252 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,145/0,115/0,08 мм.
