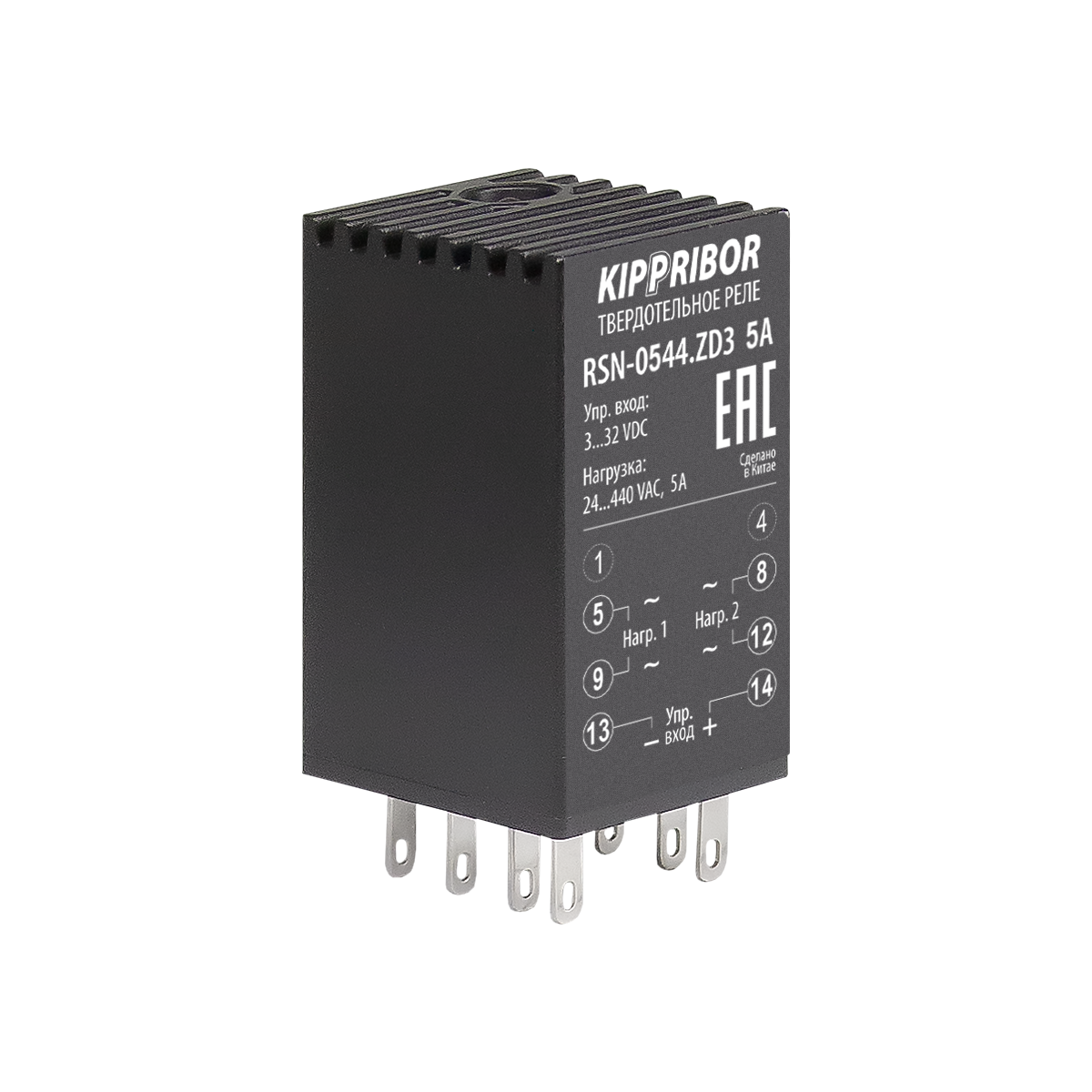

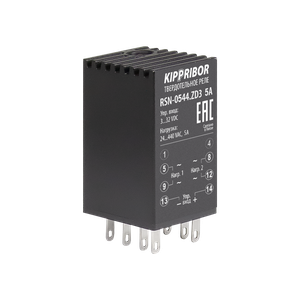

Реле твердотельное 2-ф, тип RSN, 5А

Артикул производителя: 147207
Код товара: kippribor_168502_147207
Продается штучно, 20 ед. в наличии
Обновлен: 23 июня 21:12

1 067,50 ₽

Описание

Малогабаритные твердотельные реле KIPPRIBOR серии RSN предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока.

Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.

Преимущества компактных твердотельных реле KIPPRIBOR серии RSN:

Конструктивно содержат два коммутационных ключа, срабатывающих от единого управляющего сигнала.
В конструкции используются ключи высокого класса по напряжению, что наделяет ТТР устойчивостью к высоковольтным всплескам питающей сети.
Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
Бесшумная работа исключает акустический дискомфорт.
Совместимость с промежуточными реле KIPPRIBOR серии RP (при условии, что задействовано только два НО контакта).
Корпус из алюминия повышает эффективность отвода тепла.

Для монтажа следует использоватьрозетки KIPPRIBOR серии PYF-044

Технические характеристики входных цепей

Параметр	Значение
Тип управляющего сигнала	Дискретный
Диапазон напряжения управляющего сигнала	3…32 VDC
Напряжение гарантированного включения	≥ 3 VDC
Напряжение гарантированного выключения	≤ 1 VDC
Ток потребления цепи управления	≤ 20 мА (±0,5 мА)
Время включения	≤ 10 мс при f="50 Гц
Время выключения	≤ 10 мс при f=50 Гц
Максимальная частота переключения	≤ 50 Гц при f=50 Гц

Технические характеристики выходных цепей

Параметр	Значение
Номинальный ток ТТР	5" А
Вид коммутируемого тока	Переменный
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	5 А
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Диапазон напряжения питания нагрузки	24…440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC
Электрическая прочность изоляции	2500 VAC (1 минута)
Сопротивление изоляции	500 МОм (при 500 VDC)

Общие технические характеристики твердотельных реле серии RSN

Параметр	Значение
Температура эксплуатации	-30…+70°С
Охлаждение	Естественное без установки на радиатор
Материал корпуса	Металл
Индикация наличия управляющего сигнала	Есть
Тип монтажа	Монтаж в розетку PYF-044
Масса	≤ 44 г

Схема подключения
