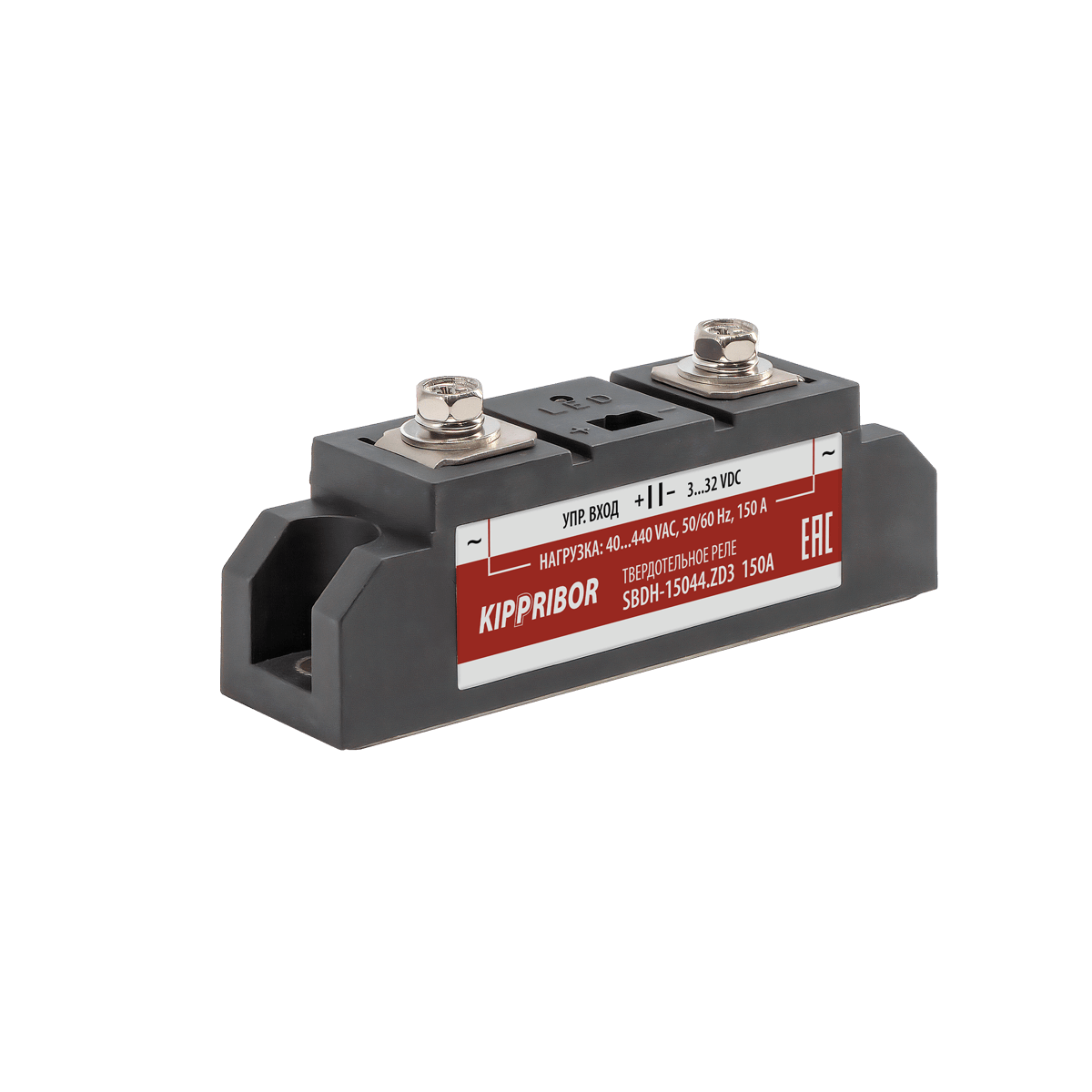

Реле твердотельное 1-ф, тип SBDH, 150 А
4 056,50 ₽
Описание
Твердотельные реле SBDH в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Имеют стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Портрет изделия:
- Максимальный ток 150 А
- Рекомендуемый предельный ток: резистивная нагрузка 113 А, индуктивная нагрузка 15 А
- Вид коммутации: переход через 0
- Встроенная RC-цепочка
- Силовые ключи - тиристоры SCR-типа*
- Тип корпуса: промышленное исполнение
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
| Параметр | Значение |
|---|---|
| Коммутируемое напряжение | 40…440 VAC |
| Управляющий сигнал | Дискретный сигнал напряжения 3...32 VDC |
| Максимальное пиковое напряжение | 12 класс (1200 VAC) |
| Потребляемый ток вцепи управления | 5…25 мА |
| Падение напряжения нареле в коммутируемой цепи | ≤1,6 VAC |
| Ток утечки вкоммутируемой цепи | ≤10 мА |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Подробнее о технических характеристиках можно узнать по ссылке
Инструкции и руководства:
| Руководство по эксплуатации | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,075 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,1/0,055/0,036 мм.
