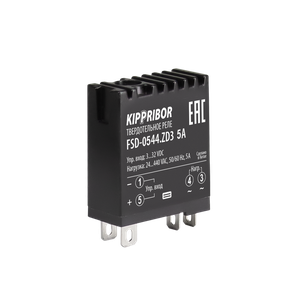

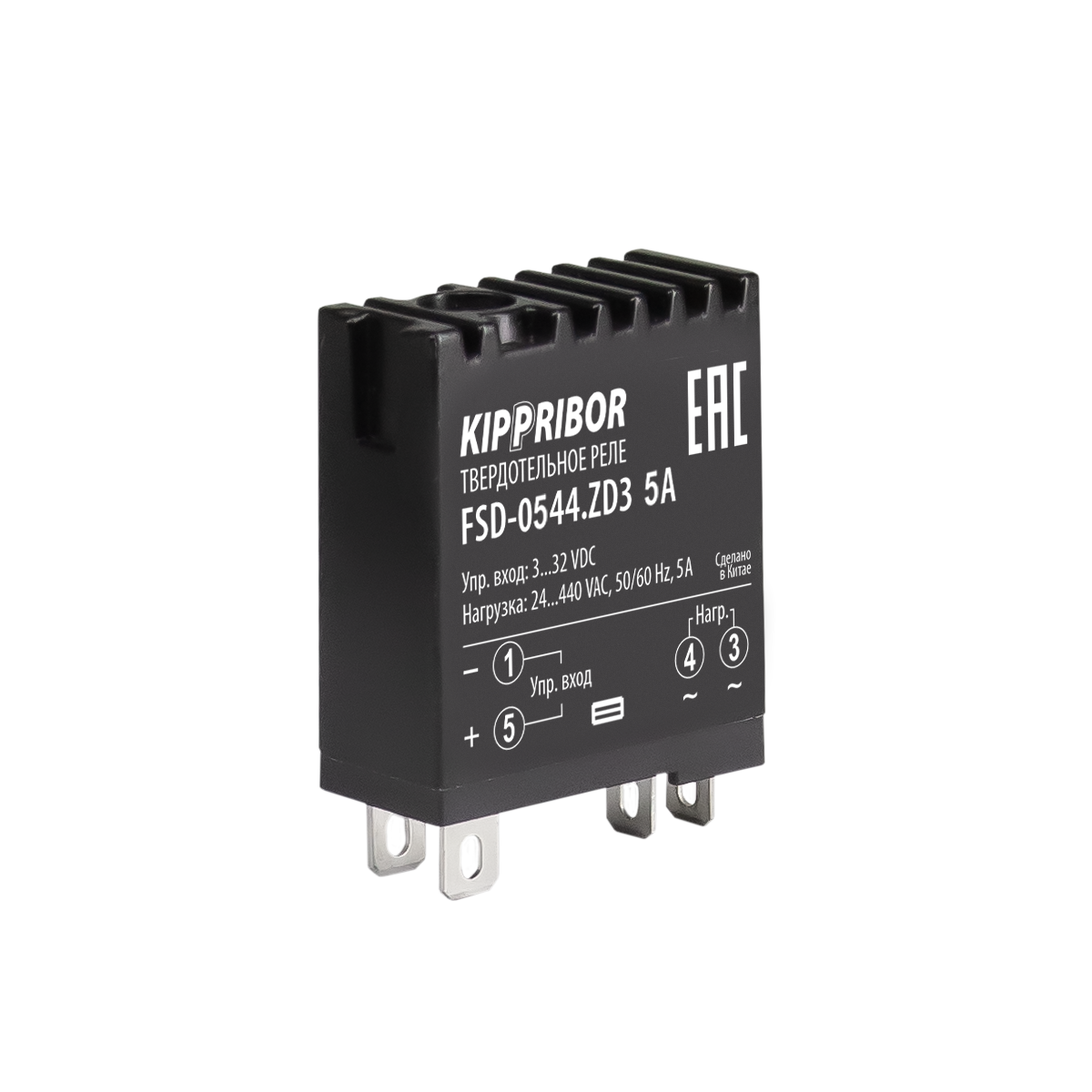

Реле твердотельное 1-ф, тип FSD, 3А
664,90 ₽
Описание
Компактные твердотельные реле KIPPRIBOR серии FSD предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока. Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.
Преимущества компактных твердотельных реле KIPPRIBOR серии FSD:
- В ТТР используются ключи высокого класса по напряжению, что наделяет их устойчивостью к высоковольтным всплескам питающей сети.
- Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
- Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
- Бесшумная работа исключает акустический дискомфорт.
- Совместимость с промежуточными реле KIPPRIBOR серии MPR (при условии, что задействован только НО контакт).
- Модели с максимальным коммутируемым током 5 А выполнены в корпусе из алюминия для повышения эффективности отвода тепла.
Для монтажа следует использоватьколодки KIPPRIBOR серии PYF-013BE/3
Технические характеристики входных цепей
| Параметр | Значение |
|---|---|
| Тип управляющего сигнала | Дискретный |
| Диапазон напряжения управляющего сигнала | 3…32 VDC |
| Напряжение гарантированного включения | ≥ 3 VDC |
| Напряжение гарантированного выключения | ≤ 1 VDC |
| Ток потребления цепи управления | ≤ 20 мА (±0,5 мА) |
| Время включения | ≤ 10 мс при f="50 Гц |
| Время выключения | ≤ 10 мс при f=50 Гц |
| Максимальная частота переключения | ≤ 50 Гц при f=50 Гц |
Технические характеристики выходных цепей
| Параметр | Значение |
|---|---|
| Номинальный ток ТТР | 3 А |
| Вид коммутируемого тока | Переменный |
| Минимальный коммутируемый ток | 0,1 А |
| Максимальный коммутируемый ток | 3 А |
| Ток утечки в закрытом состоянии | ≤ 10 мА |
| Скорость нарастания тока (di/dt) | 50 А/мкс |
| Диапазон напряжения питания нагрузки | 24…440 VAC |
| Частота источника питания нагрузки | 50 Гц |
| Максимальное пиковое напряжение | 900 VAC |
| Электрическая прочность изоляции | 2500 VAC (1 минута) |
| Сопротивление изоляции | 500 МОм (при 500 VDC) |
Общие технические характеристики твердотельных реле серии FSD
| Параметр | Значение |
|---|---|
| Температура эксплуатации | -30…+70°С |
| Охлаждение | Естественное без установки на радиатор |
| Материал корпуса | Пластик |
| Индикация наличия управляющего сигнала | Нет |
| Тип монтажа | Монтаж в розетку PYF-013 |
| Масса | ≤ 18 г |
Схема подключения
