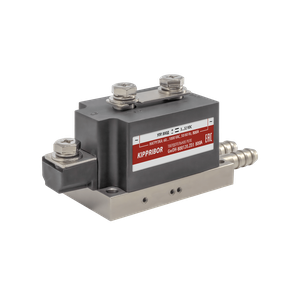

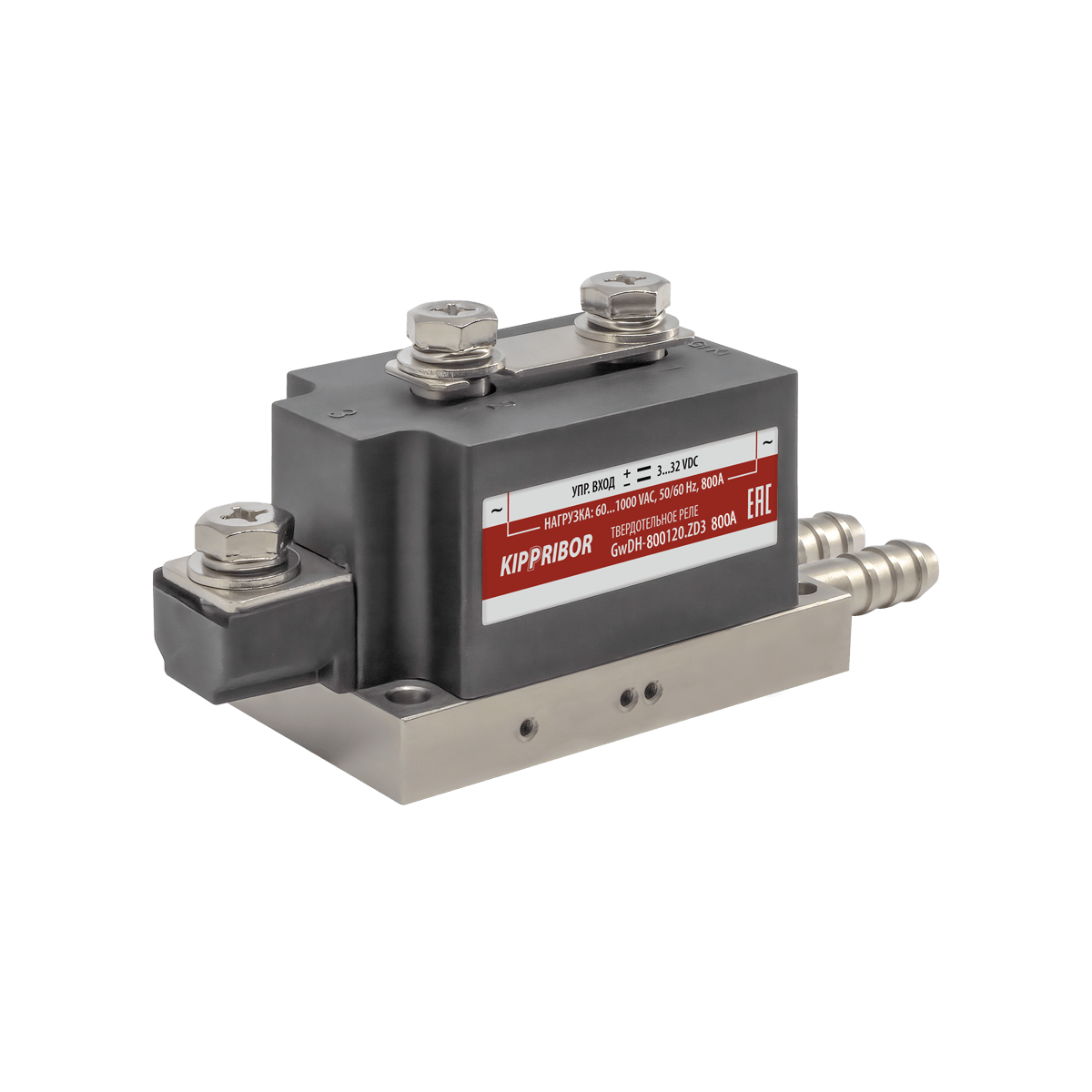

Реле твердотельное 1-ф с водяным охлаждением, тип GADH, 800 А
27 084,00 ₽
Описание
Твердотельные реле GaDH специально разработаны для коммутации индуктивной нагрузки большой мощности: трансформаторы, сварочное оборудование и т.п.
ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Портрет изделия:
- Максимальный ток 800 А
- Рекомендуемый предельный ток: резистивная нагрузка 600 А, индуктивная нагрузка 80 А
- Водяное охлаждение
- Вид коммутации: переход через 0
- Встроенная RC-цепочка
- Силовые ключи - тиристоры SCR-типа*
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
| Параметр | Значение |
|---|---|
| Коммутируемое напряжение | 60…1000 VAC |
| Управляющий сигнал | Дискретный сигнал напряжения 3...32 VDC |
| Максимальное пиковое напряжение | 16 класс (1600 VAC) |
| Потребляемый ток вцепи управления | 5…25 мА |
| Падение напряжения нареле в коммутируемой цепи | ≤1,6 VAC |
| Ток утечки вкоммутируемой цепи | ≤10 мА |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Подробнее о технических характеристиках можно узнать по ссылке
Инструкции и руководства:
| Руководство по эксплуатации | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 1,72 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,23/0,145/0,11 мм.
