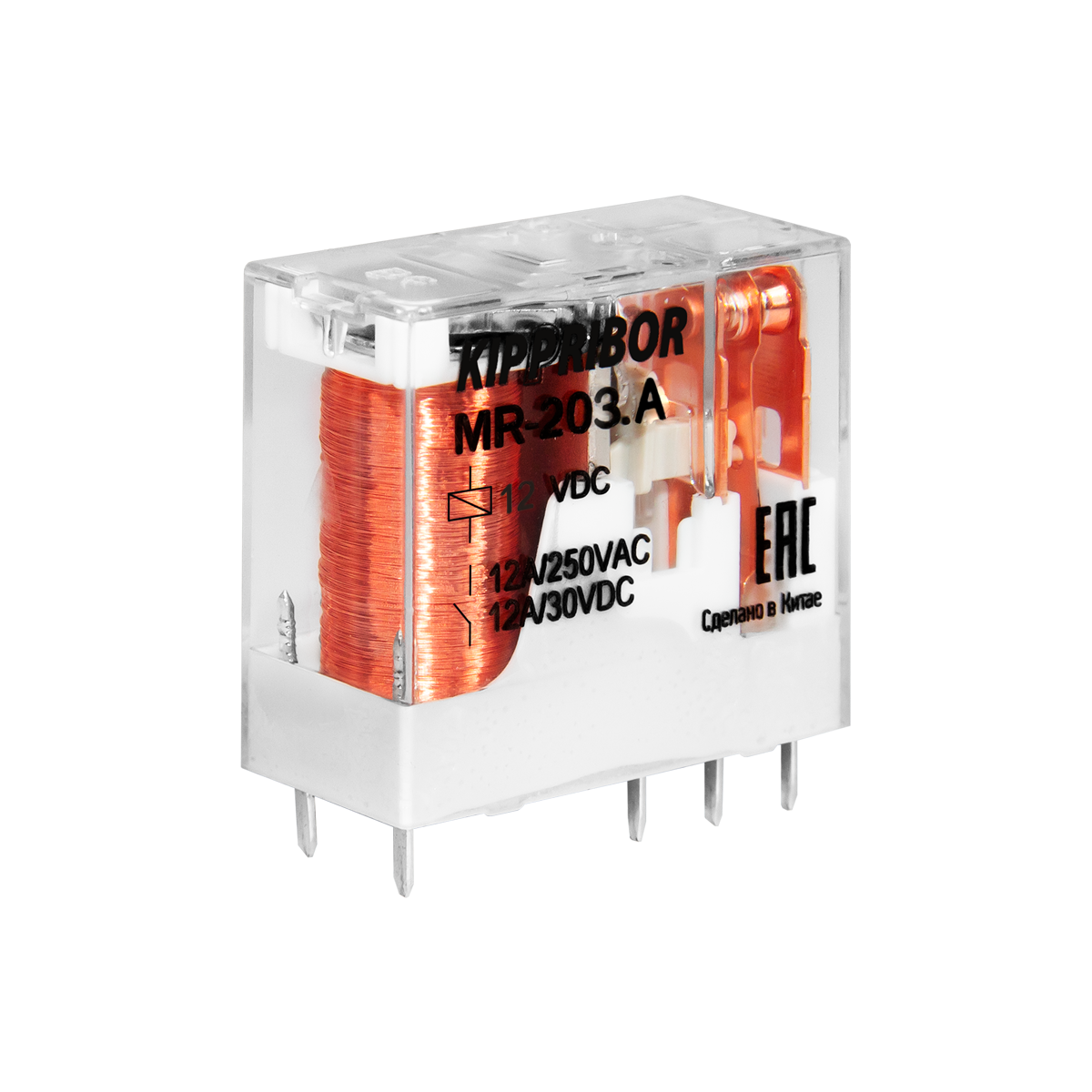

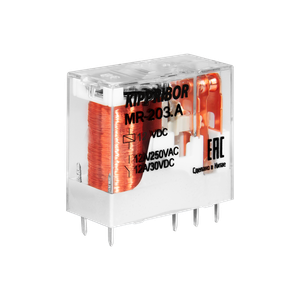

Реле промежуточное 2-контактное, 12А, 24VAC
530,70 ₽
Описание
Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.
Портрет изделия:
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
- Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82)
- Монтаж на печатную плату
- Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3
- Ширина монтажной колодки – всего 16 мм
- Степень защиты: корпус реле – IP40, со стороны клемм – IP00
| Параметр | Значение |
|---|---|
| Время включения | не более 15 мс |
| Время выключения | не более 8 мс |
| Электрические характеристики катушки | |
| Номинальное напряжение питания U ном | 24 В |
| Мощность | 1,2 ВА |
| Напряжение включения | не менее 0,80 Uном (при 23°С) |
| Напряжение выключения | не более 0,1 Uном (при 23 °С) |
| Предельное напряжение питания | 1,10U ном (при 23°С) |
| Электрические характеристики контактов | |
| Номинальный ток (для категорий эксплуатации AC-1, DC-1) | 12 A при 250 VAC |
| Минимальная коммутируемая нагрузка | 1000 мВт (10 В/10 мА) |
| Электрический ресурс | не менее 1х10 5 |
| Механический ресурс | не менее 1х10 7 |
Схема подключения
Подробнее о технических характеристиках MR-203.A[М01] можно узнать по ссылке .
Инструкции и руководства:
| Паспорт | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,02 г.
- Кратность товара
- 1
