Радиаторы охлаждения для ТТР
Вариации не найдены
Описание

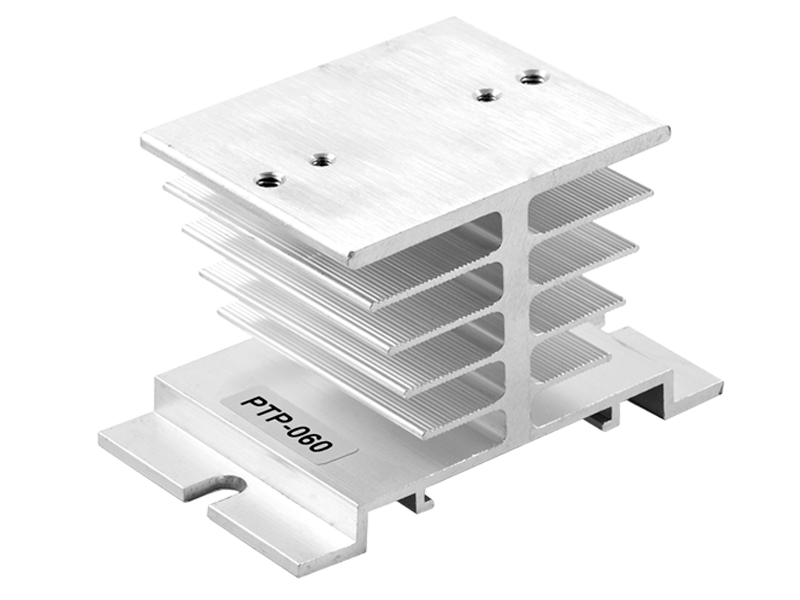

Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.
Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.
Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.
Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.
Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.
Технические характеристики радиаторов KIPPRIBOR

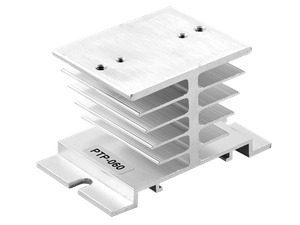

| Модификация | Фото | Чертеж | Габаритные размеры (ДхШхВ мм) / Вес | Тепловое сопротивление, R thSA °C/Вт | Количество радиаторов в упаковке |
|---|---|---|---|---|---|
| РТР052 | 100×48×77 мм 310 г/шт. | 1,96 | 1 шт. | ||
| РТР060 | 80×50×50 мм 135 г/шт. | 2,19 | 1 шт. | ||
| РТР061.1 | 144×67×50 мм 245 г/шт. | 1,49 | 1 шт. | ||
| РТР062.1 | 144×110×50 мм 405 г/шт. | 1,35 | 1 шт. | ||
| РТР063.1 | 180×144×50 мм 660 г/шт. | 1,07 | 1 шт. | ||
| РТР034 | 105×100×80 мм 590 г/шт. | 0,65 | 1 шт. | ||
| РТР036 | 150×100×80 мм 855 г/шт. | 0,48 | 1 шт. | ||
| РТР037 | 260×180×54 мм 1400 г/шт. | 0,44 | 1 шт. | ||
| РТР038 | 150×125×135 мм 2380 г/шт. | 0,39 | 1 шт. | ||
| РТР039 | 200×125×135 мм 3350 г/шт. | 0,32 | 1 шт. | ||
| РТР040 | 300×125×135 мм 5000 г/шт. | 0,25 | 1 шт. |
Аксессуары для радиаторов KIPPRIBOR

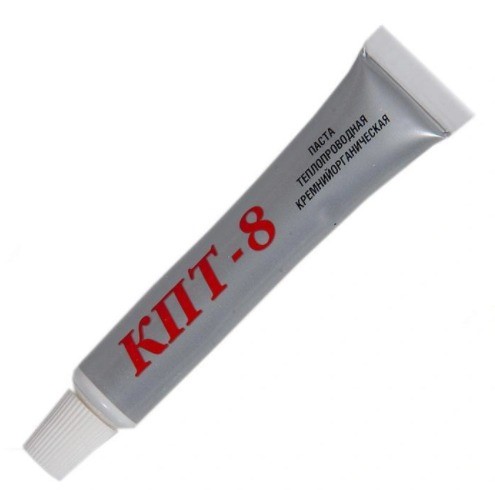

Паста теплопроводная КПТ-8/20
Таблица выбора радиаторов для твердотельных реле KIPPRIBOR
В таблице указано количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе.
| Модель ТТР | Модель радиатора | ||||
|---|---|---|---|---|---|
| РТР052 | РТР060 | РТР061.1 | РТР062.1 | РТР063.1 | |
| MD-0544.ZD3 | – | 1х5 | – | – | – |
| MD-1044.ZD3 | – | 1х10 | – | – | – |
| MD-1544.ZD3 | – | 1х15 | – | – | – |
| HD-1044.ZD3/ZA2 [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-2544.ZD3/ZA2 [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-4044.ZD3/ZA2 [M02] | 1х20 | 1х20 | 1х30 | 1х35 | 1х40 |
| HD-6044.ZA2 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х55 |
| HD-8044.ZA2 [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| HDН-6044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х50 |
| HDН-8044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х60 |
| HDH-10044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| HDH-12044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х55 | 1х70 |
| HD-1025.DD3 [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-2525.DD3 [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-4025.DD3 [M02] | 1х20 | 1х20 | 1х40 | 1х40 | 1х40 |
| HD-10хх.VA/10U/LA [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-25хх.VA/10U/LA [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-40хх.VA/10U/LA [M02] | 1х20 | 1х20 | 1х30 | 1х35 | 1х40 |
| HD-6044.LA [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х55 |
| HD-8044.LA [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| Модель ТТР | Модель радиатора | ||||||
|---|---|---|---|---|---|---|---|
| РТР063.1 | РТР034 | РТР036 | РТР037 | РТР038 | РТР039 | РТР040 | |
| SBDH-6044.ZD3 | 1х50 | 1х60 | 1х60 | 1х60 | 1х60 | 1х60 | 1х60 |
| 3х50/60 1 | 3х55/60 1 | 3х60 | |||||
| SBDH-8044.ZD3 | 1х60 | 1х75 | 1х80 | 1х80 | 1x80 | 1х80 | 1х80 |
| 3х55/80 1 | 3х60/80 1 | 3х75/80 | |||||
| (S)BDH-10044.ZD3 | 1х65 | 1х85 | 1х100 | 1х100 | 1x100 | 1х100 | 1х100 |
| 3х60/100 1 | 3х65/100 1 | 3х85/100 1 | |||||
| (S)BDH-12044.ZD3 | 1х70 | 1х90 | 1х110 | 1х120 | 1x120 | 1х120 | 1х120 |
| 3х65/105 1 | 3х70/115 1 | 3х90/120 1 | |||||
| (S)BDH-15044.ZD3 | 1х75 | 1х100 | 1х120 | 1х145 | 1x150 | 1х150 | 1х150 |
| 3х70/115 1 | 3х75/125 1 | 3х100/150 1 | |||||
| BDH-20044.ZD3 | 1х80 | 1х105 | 1х130 | 1х160 | 1x170/200 1 | 1х180/200 1 | 1х200 1 |
| 3х75/130 1 /170 2 | 3х80/140 1 /180 2 | 3х105/170 1 /200 2 | |||||
| BDH-25044.ZD3 | 1х85 | 1х120 | 1х150 | 1х185 | 1x190/250 1 | 1х200/250 1 | 1х250 |
| 3х80/140 1 /195 2 | 3х90/155 1 /200 2 | 3х115/195 1 /250 2 | |||||
| (Ga)GwDH-500120.ZD3 | – | – | – | – | 1х170/280 1 /365 2 | 1х180/300 1 /380 2 | – |
| (Ga)GwDH-600120.ZD3 | – | – | – | – | 1х175/300 1 /390 2 | 1х190/320 1 /415 2 | – |
| (Ga)GwDH-800120.ZD3 | – | – | – | – | 1х195/340 1 /460 2 | 1х210/370 1 /480 2 | 1х270/460 1 /600 2 |
| HT-1044.ZD3/ZA2 [M02] | – | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 | – |
| HT-2544.ZD3/ZA2 [M02] | – | 1х25 | 1х25 | 1х25 | 1х25 | 1х25 | – |
| HT-4044.ZD3/ZA2 [M02] | – | 1х30 | 1х35 | 1х40 | 1х40 | 1х40 | – |
| HT-6044.ZD3/ZA2 [M02] | – | 1х35 | 1х45 | 1х50 | 1х55/60 1 | 1х60 | – |
| HT-8044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х60 | 1х60/80 1 | 1х65/80 1 | – |
| HT-10044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х60 | 1х60/95 1 | 1х65/100 1 | – |
| HT-12044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х65 | 1х65/105 1 /120 2 | 1х70/115 1 /120 2 | – |
| Модель вентилятора 3 | VENT-8038 | VENT-12038 | |||||
- При использовании вентилятора VENT-12038.220VAC.5MSHB
- При использовании вентилятора VENT-12038.220VAC.7MSXB
- При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
