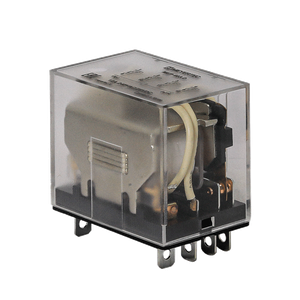

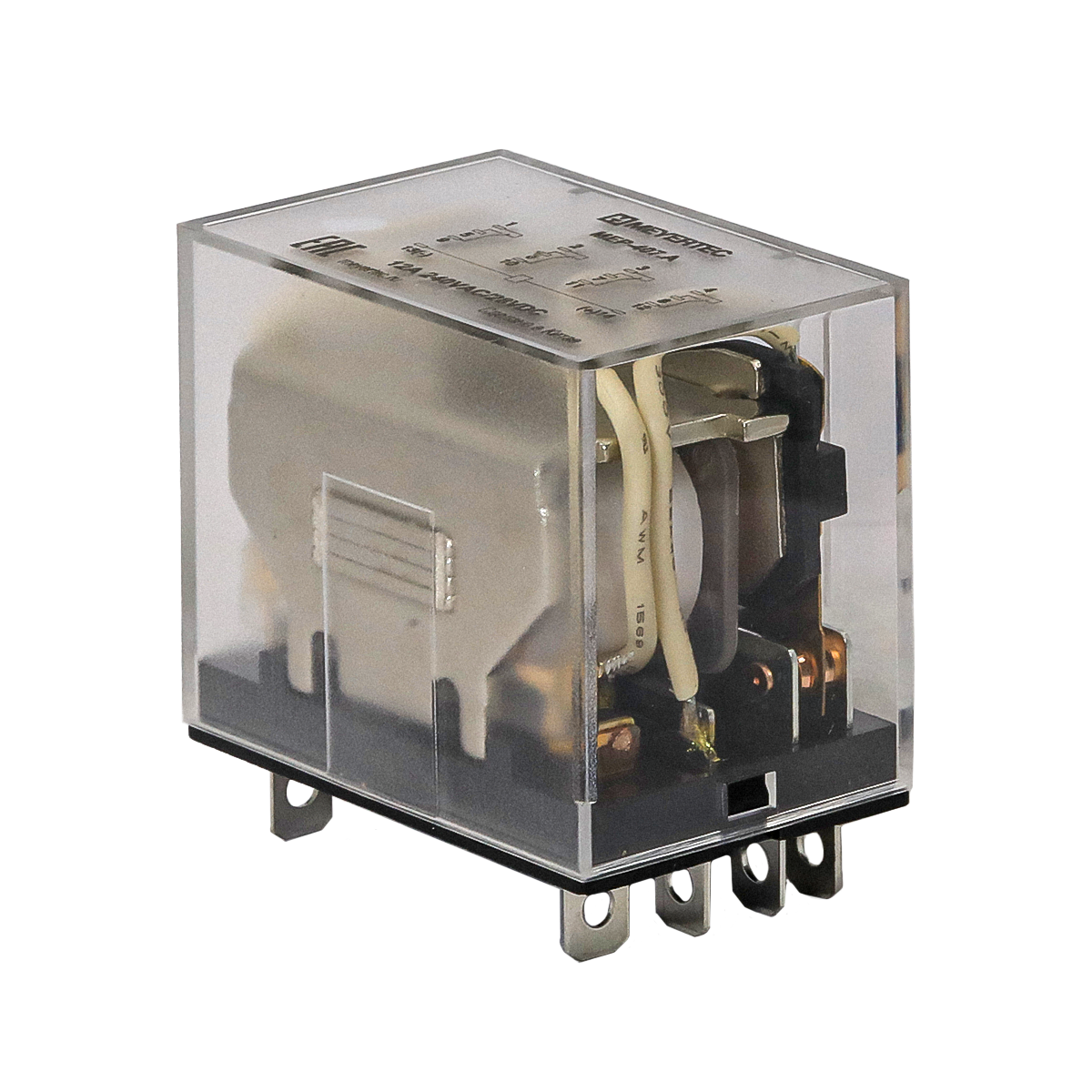

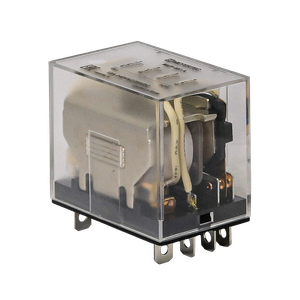

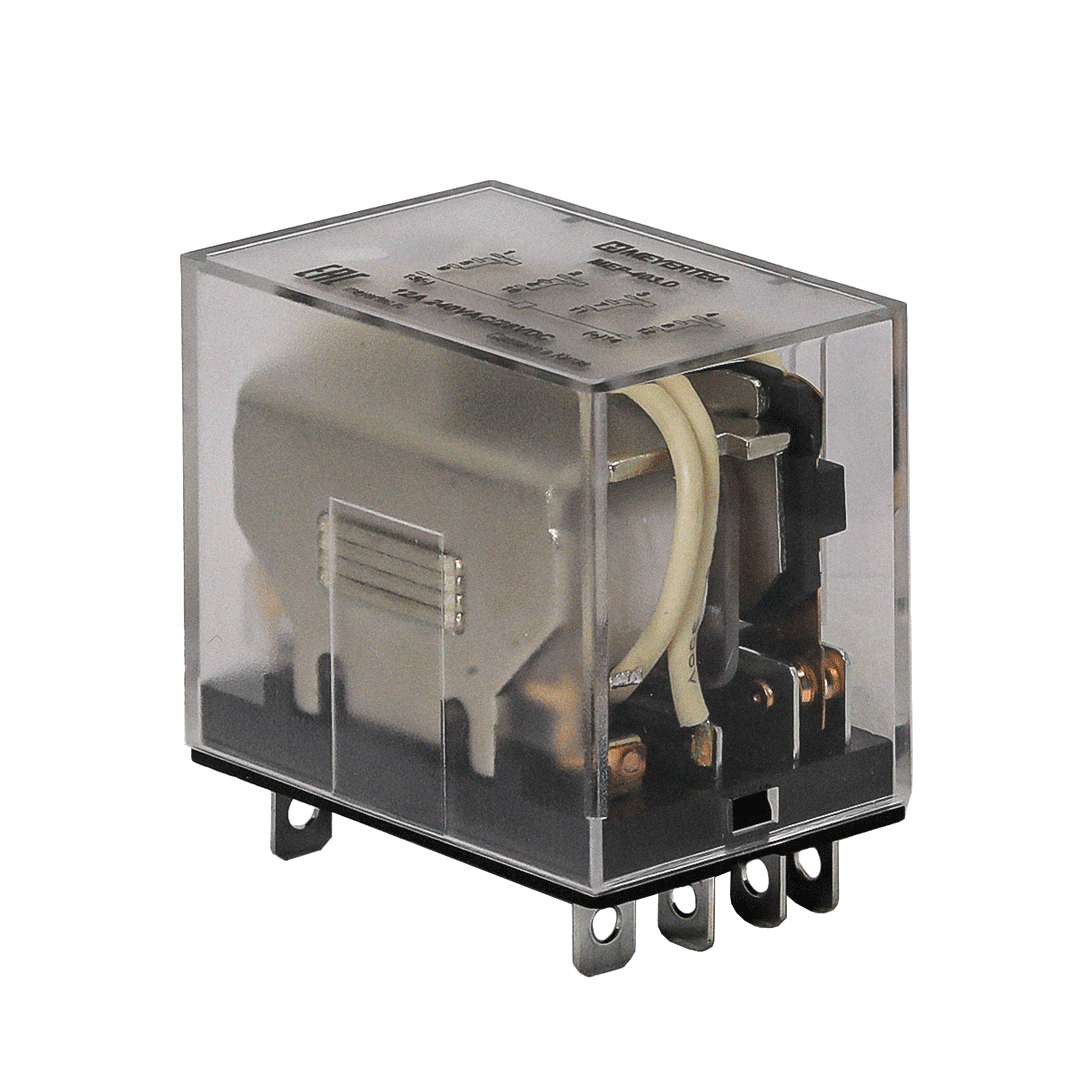

Промежуточные реле MEYERTEC серии MEP (4-контактные)

Арт. 142256 780,80 ₽ MEP-403.D

Код товара: owen_47582_142256
Обновлен: 28 сентября 19:59

780,80 ₽

Описание

Промежуточные реле серии MEP – это серия силовых промежуточных реле METERTEC, которая подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия MEP включает в себя реле c 4 контактами, которые способны выдерживать ток до 12 А.

Преимущества реле MEYERTEC серии MEP

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
Простой способ подобрать колодку, серия зашифрована в названии.
Простой монтаж на DIN-рейку.

Параметр	Значение
Время включения при U ном	не более 12 мс
Время выключения при U ном	не более 10 мс
Диапазон рабочих температур	-40…+70 °С
Относительная влажность	25…75% RH
Удароустойчивость	10 g (длительность ударов 11 мс)
Виброустойчивость	10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин)
Габаритные размеры	41×41,5×31,2 мм
Масса	не более 64 г

Электрические характеристики контактов

	Значение
Номинальный ток	12 А при 28 В	12 А при 240 В
Минимальная коммутируемая нагрузка	600 мВт (6 В/100 мА)
Начальное сопротивление	не более 100 мОм
Материал	Серебряный сплав AgSnO 2
Электрический ресурс	не менее 10 5
Механический ресурс (при 300 вкл./мин)	не менее 10 7
Электрическая прочность изоляции между группами контактов	Не менее 1000 В – при утечке 1 мА в течение 1 минуты

Электрические характеристики катушки

	Значение
	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания U ном	24 В*	220 В*
Напряжение включения (при 23 °С)	не менее 0,75U ном	не менее 0,8U ном
Напряжение выключения (при 23 °С)	не более 0,1U ном	не более 0,3U ном
Максимально допустимое напряжение питания обмотки, В	1,10U ном (при 23 °С)
Потребляемая мощность обмотки	1,5 Вт	3 ВА
Электрическая прочность изоляции между обмоткой и контактами	Не менее 1500 В – при утечке 1 мА в течение 1 минуты

*выбирается при заказе

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации MN, NS, MEP, MP Декларация о соответствии MN, NS, MEP, MP

Характеристики

Вес: 0,064 г.
Кратность товара: 10
Габаритные размеры: 0,041/0,042/0,031 мм.
