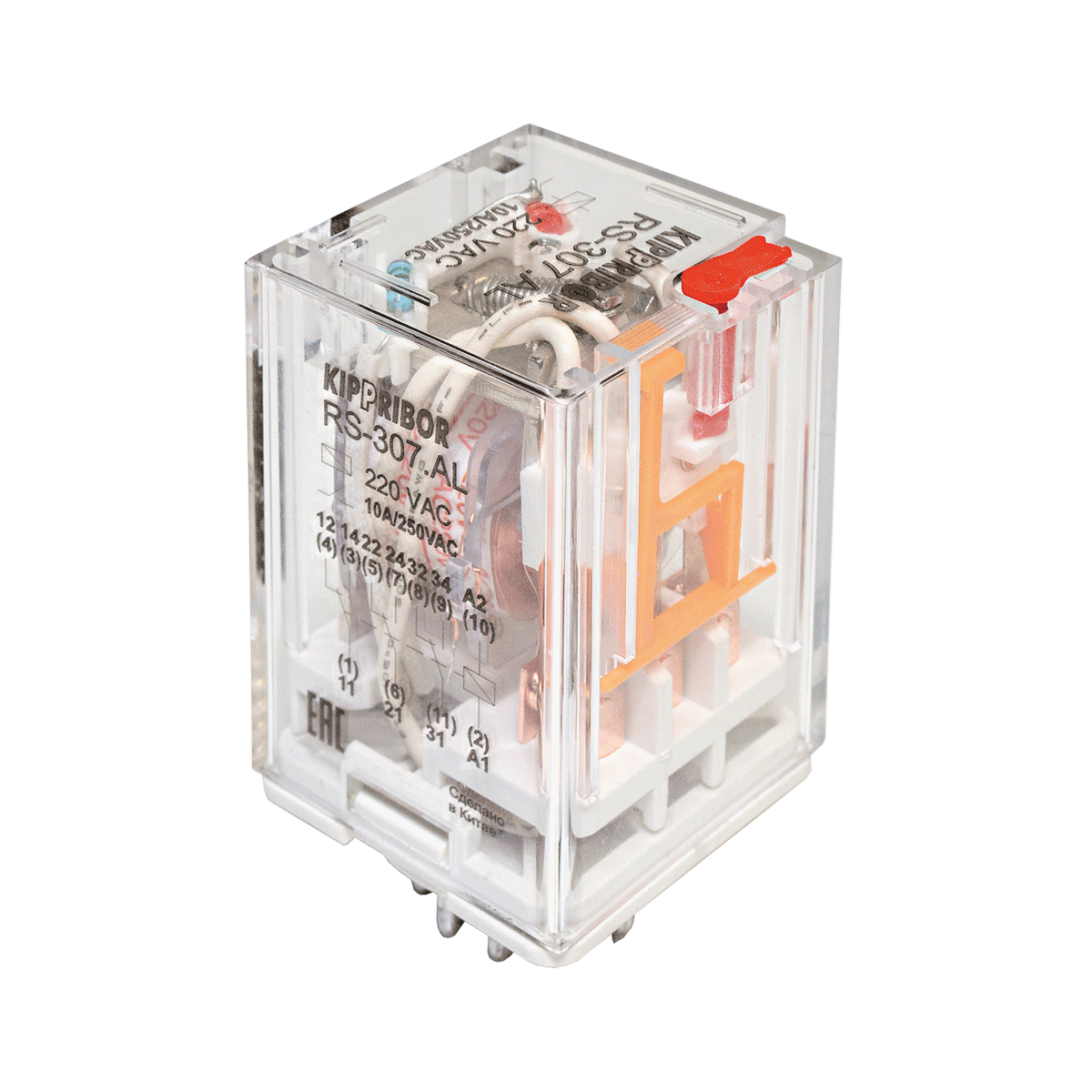

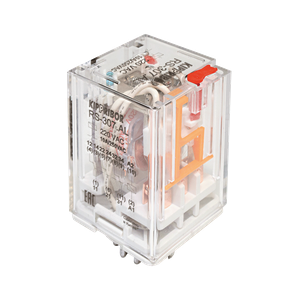

Промежуточные реле KIPPRIBOR серии RS в компактном корпусе (3-контактные)
Вариации не найдены
Описание
Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.
Контактная группа, состоящая из трех перекидных контактов, рассчитана на ток нагрузки до 10 А (по AC-1). Реле KIPPRIBOR RS оптимально подходят для коммутации такой нагрузки как вентиляторы, катушки клапанов, циркуляционные насосы, нагревательные элементы и т.д.
Промежуточные реле KIPPRIBOR серии RS имеют следующие преимущества:
- Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
- Абсолютная совместимость с аналогами реле других производителей.
- Цветная яркая светодиодная индикация состояния реле.
- Мощные силовые контакты.
Степень защиты промежуточных реле KIPPRIBOR серии RS:
- Корпус реле – IP40.
- Со стороны клемм – IР00.
Конструкция промежуточных реле серии RS позволяет осуществлять их монтаж на DIN-рейку.
Установка на DIN-рейку при помощи монтажной колодки:
- Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE.
- Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE/M.
| Характеристика | Значение |
|---|---|
| Время включения (при U ном ) | не более 30 мс |
| Время выключения (при U ном ) | не более 30 мс |
| Диапазон рабочих температур | -55…+70 °С |
| Относительная влажность | 35…80 %RH |
| Атмосферное давление | 86…106 кПа |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса | не более 17 г |
Электрические характеристики контактов
| Характеристика | Постоянный ток (DC) | Переменный ток (AC) |
|---|---|---|
| Номинальные ток и напряжение | 10 А при 28 В | 10 А при 250 В |
| Начальное сопротивление | не более 100 мОм | |
| Материал контакта | серебряный сплав (AgNi) | |
| Электрический ресурс | не менее 10 5 | |
| Механический ресурс (при 300 вкл./мин) | не менее 10 7 | |
| Электрическая прочность изоляции между группами контактов | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) | |
Электрические характеристики катушки
| Характеристика | Постоянный ток (DC) | Переменный ток (AC) |
|---|---|---|
| Номинальное напряжение питания U ном | 24 В* | 24/110/220 В* |
| Напряжение включения (при 25 °С), не менее | 0,8 U ном | 0,80 U ном |
| Напряжение выключения (при 25 °С), не более | 0,10 U ном | 0,30 U ном |
| Предельное напряжение питания (при 25 °С) | 1,10 U ном | |
| Мощность | 1,5 Вт | 2,4 ВА |
| Электрическая прочность изоляции между контактами и катушкой | Не менее 1500 VAC в течение 1 минуты | |
* выбирается при заказе реле.
