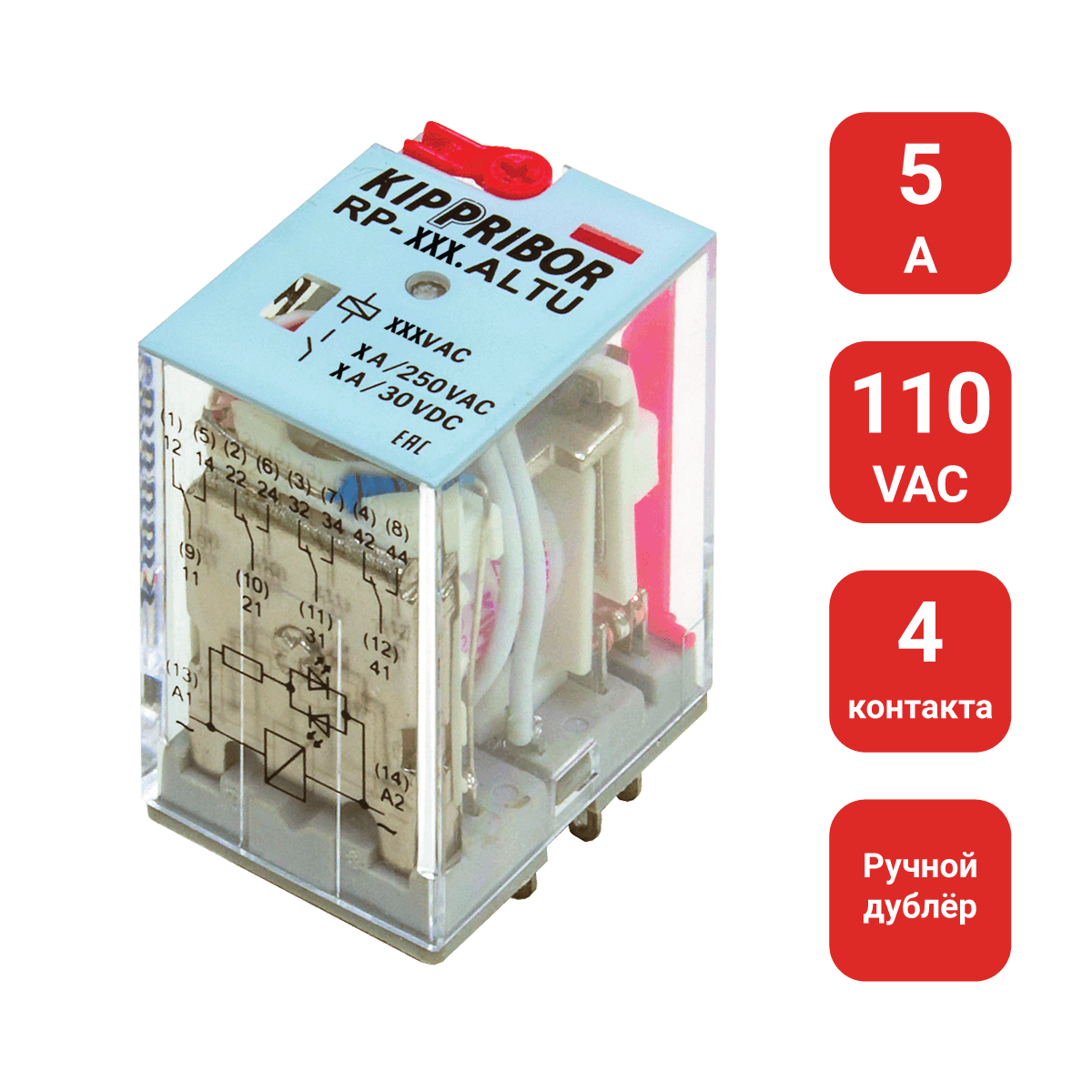

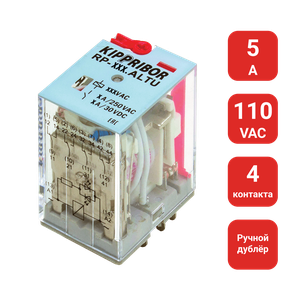

4-конт. реле, 110VAC, ток 5А, LED-индикатор, ручной дублер
646,60 ₽
Описание
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Портрет изделия:
- LTU – светодиодный индикатор, ручной дублер и механический индикатор срабатывания
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
- Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- Цветная яркая светодиодная индикация состояния реле
- Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2
- 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3
- 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3
- Степень защиты: корпус реле – IP40, со стороны клемм – IP00
| Параметр | Значение |
|---|---|
| Время включения | не более 25 мс |
| Время выключения | не более 25 мс |
| Электрические характеристики катушки | |
| Номинальное напряжение питания U ном | 110 В |
| Мощность | 1,2 ВА |
| Напряжение включения | не менее 0,8U ном (при 23°С) |
| Напряжение выключения | не более 0,30U ном (при 23°С) |
| Предельное напряжение питания | 1,10U ном (при 25°С) |
| Электрические характеристики контактов | |
| Номинальный ток и напряжение | 5 А при 250 В |
| Электрический ресурс | не менее 10 5 |
| Механический ресурс (при 300 вкл./мин) | не менее 10 7 |
Схема подключения
Подробнее о технических характеристиках RP-405.ALTU можно узнать по ссылке
Инструкции и руководства:
| Паспорт | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
| Габаритный чертеж | Скачать |
| 3D модель | Скачать (pdf) Скачать (step) |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,035 г.
- Кратность товара
- 1
