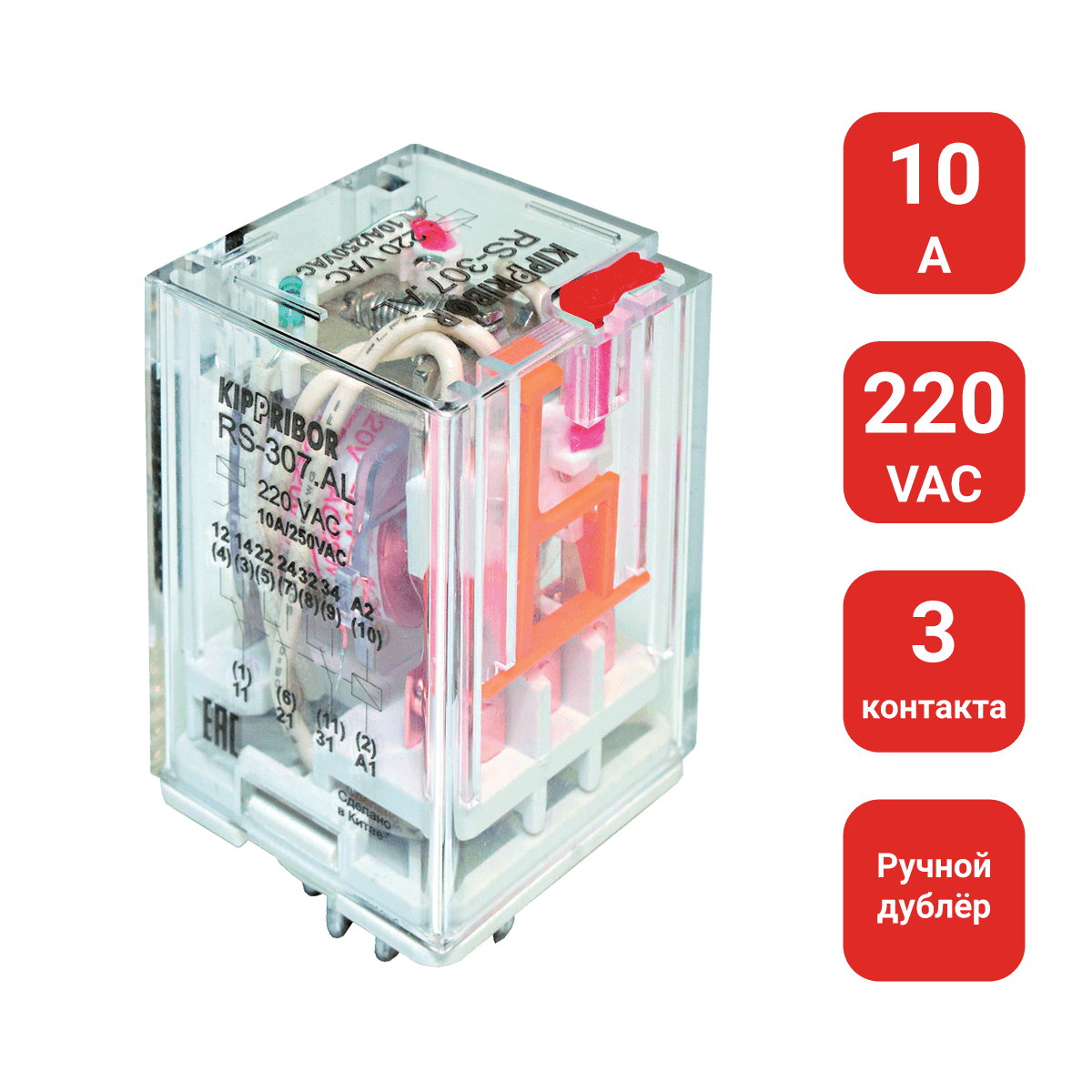

3-конт. реле, 220VAC, ток 10А, LED-индикатор, ручной дублер
902,80 ₽
Описание
Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.
Портрет изделия:
- L – светодиодный индикатор, ручной дублер и механический индикатор срабатывания
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
- Абсолютная совместимость с аналогами реле других производителей
- Цветная яркая светодиодная индикация состояния реле
- Установка на DIN-рейку при помощи монтажной колодки:
- Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE
- Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE/M
- Степень защиты: корпус реле – IP40, со стороны клемм – IP00
| Параметр | Значение |
|---|---|
| Время включения | не более 30 мс |
| Время выключения | не более 30 мс |
| Электрические характеристики катушки | |
| Номинальное напряжение питания U ном | 220 В |
| Мощность | 2,4 ВА |
| Напряжение включения | не менее 0,8U ном (при 25°С) |
| Напряжение выключения | не более 0,30U ном (при 25°С) |
| Предельное напряжение питания | 1,10U ном (при 25°С) |
| Электрические характеристики контактов | |
| Номинальный ток и напряжение | 10 А при 250 В |
| Электрический ресурс | не менее 10 5 |
| Механический ресурс | не менее 10 7 |

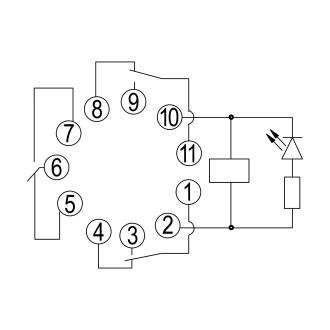

Схема подключения
Подробнее о технических характеристиках RS-307.ALTU можно узнать по ссылке
Инструкции и руководства:
| Паспорт | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
| Габаритный чертеж | Скачать |
| 3D модель | Скачать (pdf) Скачать (step) |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,081 г.
- Кратность товара
- 1
