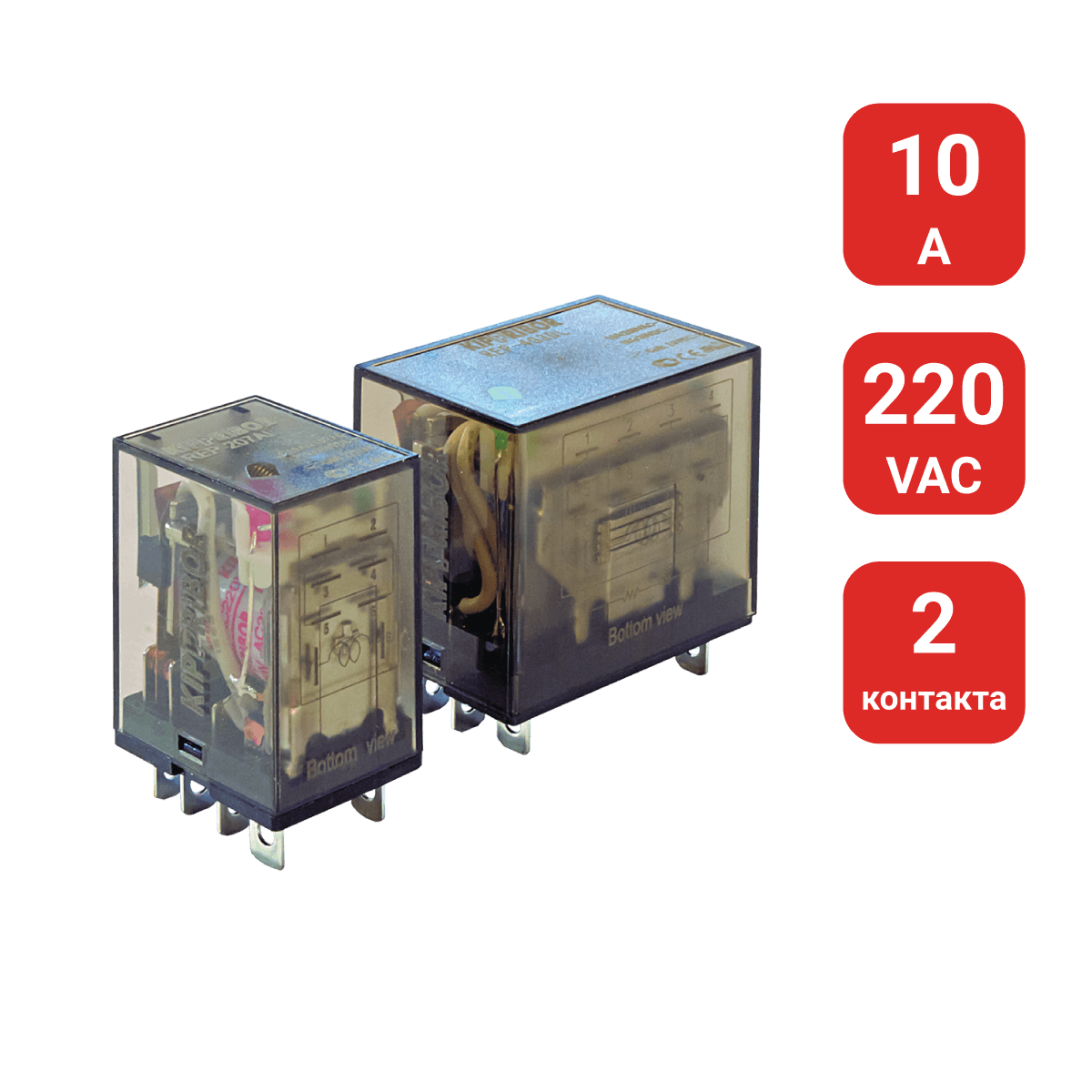

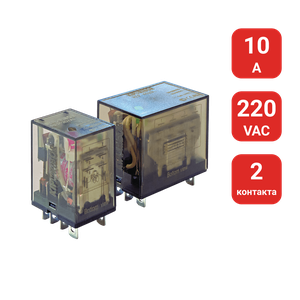

2-конт. реле, 220VAC, ток 10А, LED-индикатор
Описание
Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1).
При правильном подходе к выбору реле под определенные типы нагрузки промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.
Портрет изделия:
- Прозрачный корпус, позволяющий легко визуализировать состояние контактов
- Цветная яркая светодиодная индикация состояния реле
- Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE/2
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-045BE
- Степень защиты: корпус реле – IP40, со стороны клемм – IP00
| Параметр | Значение |
|---|---|
| Время включения | не более 15 мс |
| Время выключения | не более 10 мс |
| Электрические характеристики катушки | |
| Номинальное напряжение питания U ном | 220 В |
| Мощность | 1,2 ВА |
| Напряжение включения | не менее 0,8U ном (при 25°С) |
| Напряжение выключения | не более 0,30U ном (при 25°С) |
| Предельное напряжение питания | 1,10U ном (при 25°С) |
| Электрические характеристики контактов | |
| Номинальный ток (для категорий эксплуатации AC-1, DC-1) | 10 А при 250 В (AC) / 30 В (DC) |
| Электрический ресурс | не менее 10 5 |
| Механический ресурс | не менее 10 7 |
Схема подключения
Подробнее о технических характеристиках REP-207.AL можно узнать по ссылке
Инструкции и руководства:
| Паспорт | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
| Габаритный чертеж | Скачать |
| 3D модель | Скачать (pdf) Скачать (step) |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,034 г.
- Кратность товара
- 1
