KIPPRIBOR

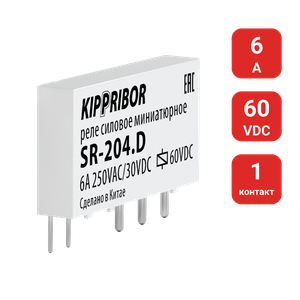

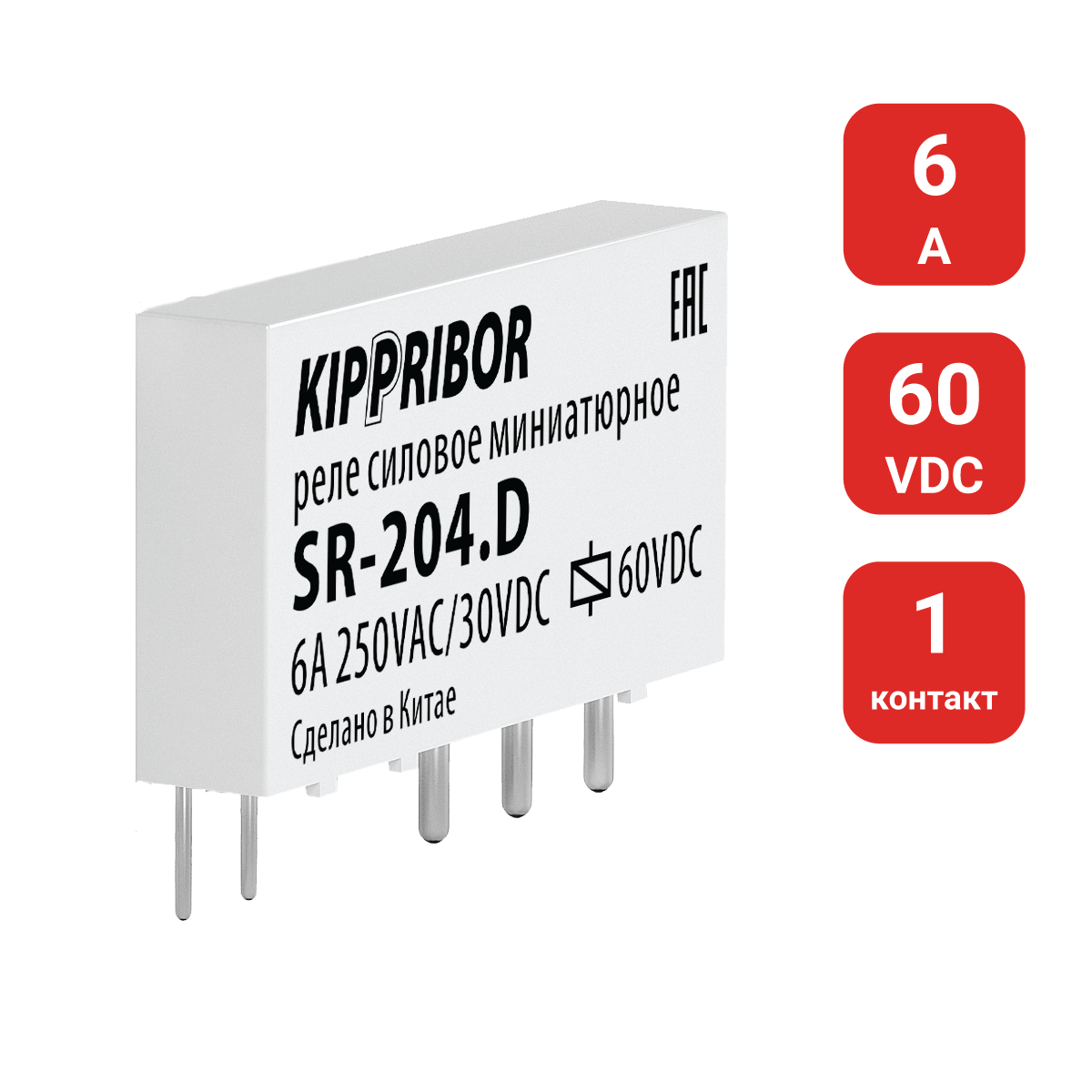

1-конт. реле, 60VDC, ток 6А

Артикул производителя: 57526
Код товара: kippribor_168334_57526
Продается штучно, 170 ед. в наличии
Обновлен: 28 сентября 19:59

463,60 ₽

Описание

Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока. Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов.

Портрет изделия:

Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
Монтаж на печатную плату
Установка на DIN-рейку при помощи монтажной колодки PYF-011:
- 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.24DC.24DC для реле SR-203.D
- 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.240AC.60DC для реле SR-204.D
Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.

Параметр	Значение
Время включения	не более 8 мс
Время выключения	не более 4 мс
Электрические характеристики катушки
Номинальное напряжение питания U ном	60 В
Мощность	0,21 Вт
Напряжение включения	не менее 0,8U ном (при 23°С)
Напряжение выключения	не более 0,05U ном (при 23°С)
Электрические характеристики контактов
Номинальный ток и напряжение	6 А при 250 VAC / 30 VDC
Электрический ресурс	не менее 10 5
Механический ресурс	не менее 10 7

Схема подключения

Подробнее о технических характеристиках SR-204.D можно узнать по ссылке

Инструкции и руководства:

Паспорт

Скачать

Сертификаты и декларации:

Сертификат соответствия

Скачать

Чертежи и 3D модели:

Габаритный чертеж	Скачать
3D модель	Скачать (pdf) Скачать (step)

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Паспорт Сертификат соответствия Габаритный чертеж 3D модель

Характеристики

Вес: 0,005 г.
Кратность товара: 1
