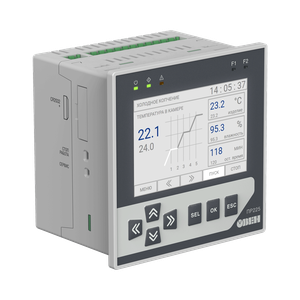

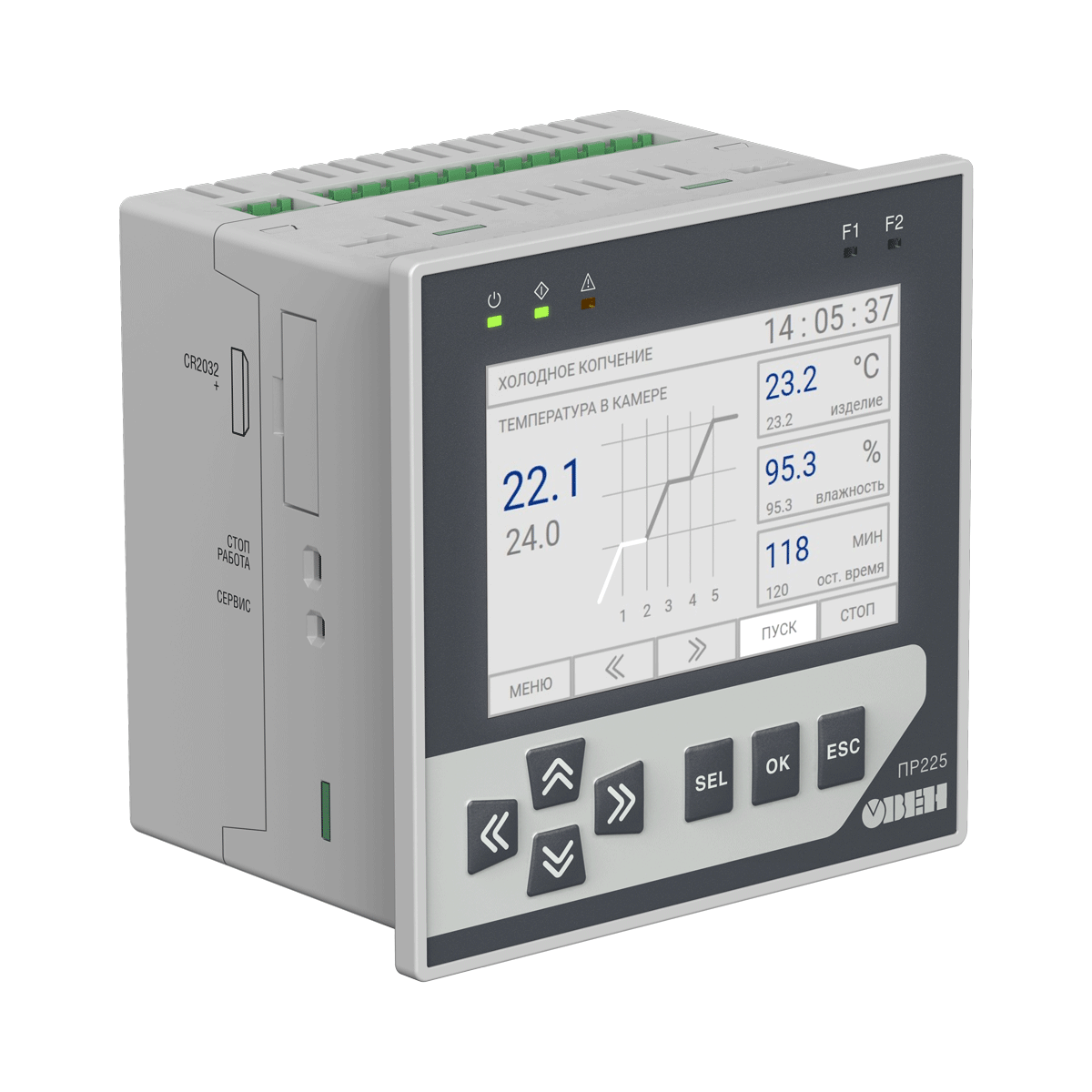

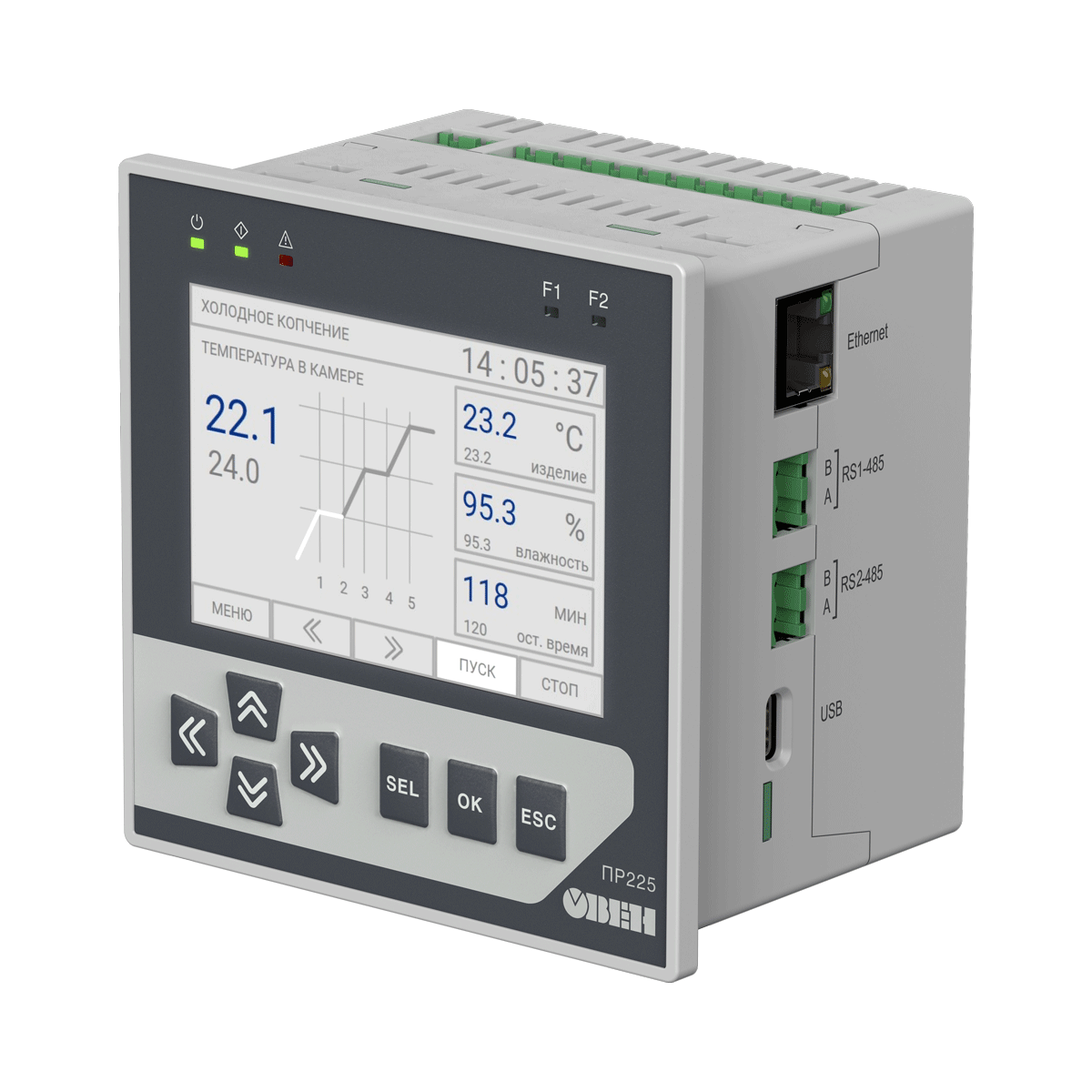

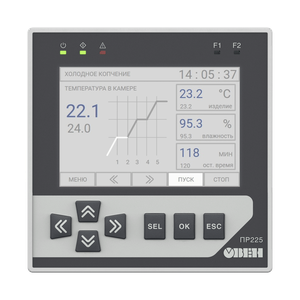

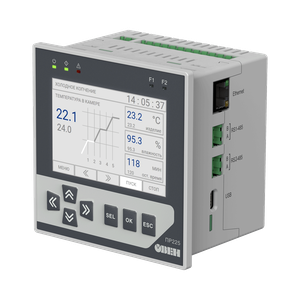

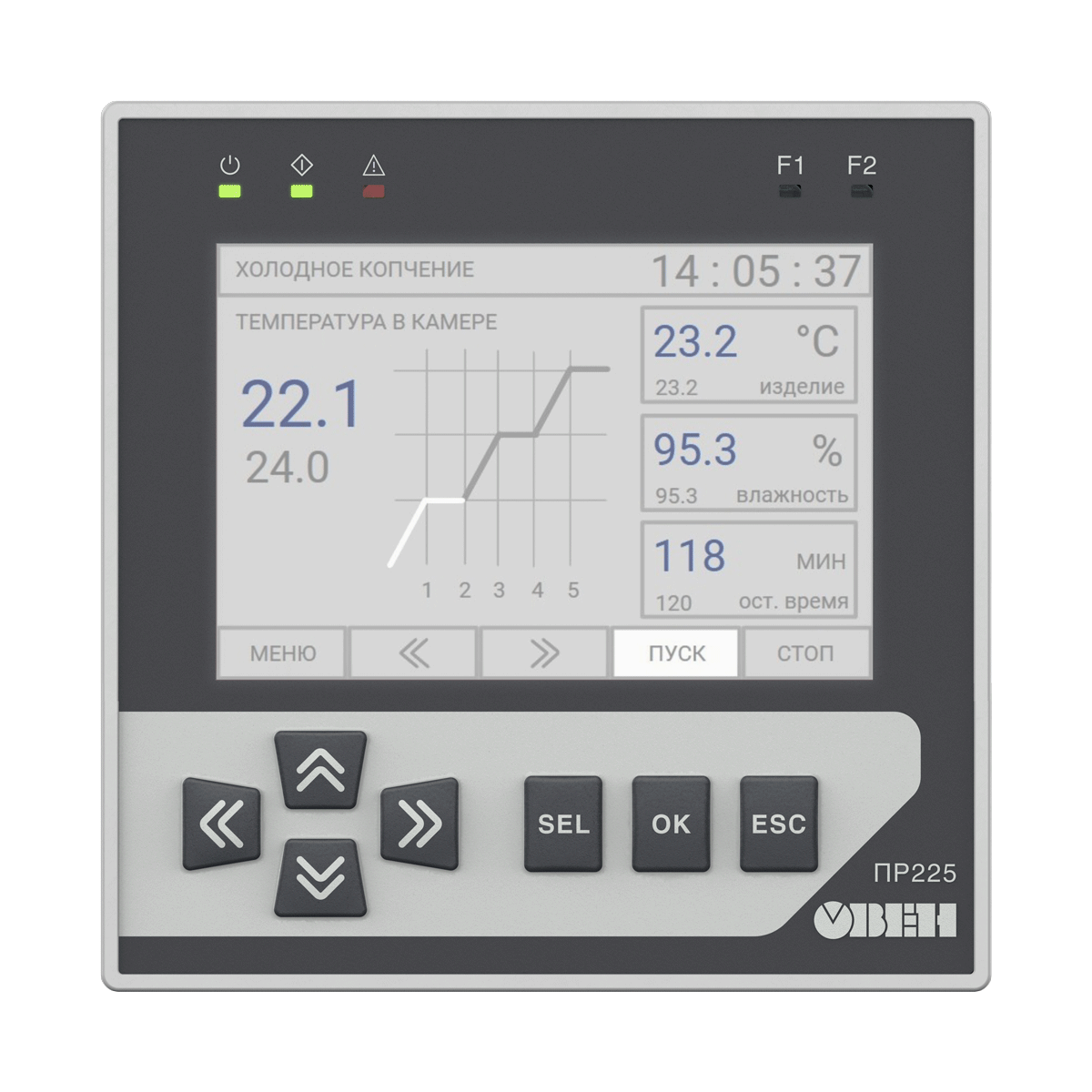

ПР225 программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet

Описание

ПР225 – программируемое реле в щитовом корпусе с цветным дисплеем и Ethernet, которое сочетает в себе оптимальную комбинацию аналоговых и дискретных входов-выходов для автоматизации локальных систем и установок. Подходит для управления технологическими процессами в системах водоснабжения, отопления, кондиционирования, вентиляции, а также отдельными элементами оборудования в производственных процессах (печи, котлы, насосные группы, автоклавы и др.). Графический цветной экран 3,5” реализует интерфейс взаимодействия пользователя с процессом, а благодаря креплению прибора на дверцу шкафа не требуется дополнительная панель оператора. Интерфейсы RS-485 и Ethernet позволяют увеличить количество точек ввода-вывода с помощью модулей Мх110 и Мх210, управлять исполнительными механизмами, частотными преобразователями, осуществлять диспетчеризацию и выводить данные на верхний уровень, в том числе в облачный сервис удаленной диспетчеризации OwenCloud. Логика работы ПР225 создается в бесплатной интуитивно понятной российской среде программирования Owen Logic , которая позволяет создавать пользовательские алгоритмы с учетом особенностей системы.

Особенности и преимущества

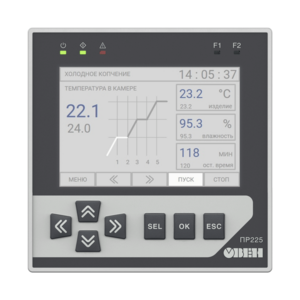

HMI: графический экран и кнопки

• Графический цветной экран с диагональную 3,5“, 320×480
• 7 механических кнопок с возможностью пользовательской настройки
• 5 светодиодов: 3 сервисных, 2 пользовательских

Оптимальная комбинация входов-выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, термопары, термометры сопротивления, дискретный режим
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
• 8 дискретных входов (питание =24 В/ ∼220 В)
• 8 дискретных выходов (э/м реле и транзисторные ключи)

Поддерживаемые типы датчиков для модификаций 102, 104, 106:

• Термопары: TХК (L), TХА (К), TЖК (J), TНН (N), TМК (Т), TПП (S), TПП (R), TПР (В), TВР (А-1), TВР (А-2), TВР (А-3), TХК (L), ТХКн (E)
• Термометры сопротивления : Cu50, 50М, Pt50, 50П, Ni50, Cu100, 100М, Pt100, 100П, Ni100, Cu500, 500М, Pt500, 500П, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000Н
• Унифицированные сигналы : 0…5 мА, 4…20 мА, ±50 мВ, ±1 В, 0…1 В, 0…10 В
• NTC : NTC 3977 (10 кОм), NTC 3950 (3 кОм), NTC 3950 (10 кОм), NTC 3950 (20 кОм), B57861-S (2 кОм), B57861-S (3 кОм), B57861-S (5 кОм), B57861-S (10 кОм), B57861-S (30 кОм), B57861-S (50 кОм)
• PTC : KTY82-110, KTY82-120, KTY82-121, KTY82-122, KTY82-150, KTY82-151, KTY82-152, PK-15, PK-20, PC-20, PC-25

Коммуникационные возможности

• Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
  • Прямой доступ в облачный сервис OwenCloud
  • Подключение к ПК для конфигурирования и записи программы
  • Настройка в Owen Configurator
  • Визуализация процессов с помощью панелей оператора и SCADA
  • Увеличение входов-выходов с помощью модулей Мх210
• До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
  • Интеграция в SCADA-системы
  • Визуализация процессов с помощью панелей оператора
  • Увеличение входов-выходов с помощью модулей Мх110
  • Управление внешними устройствами: ПЧВ, датчики и др.
  • Подключение к ПК для конфигурирования и записи программы

Конструктивные особенности

• Щитовое исполнение 100×100×72
• Съемные клеммники – для удобства монтажа
• Быстрая замена батарейки

Эксплуатация

• 2 модификации по питанию: =24 и ~230 В
• Работа в неотапливаемых помещениях: -20...+55 ºС
• Конфигурирование и запись программы через USB, Ethernet

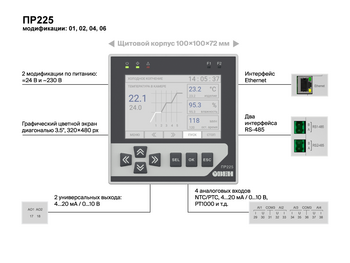

Отличительные характеристики ПР225

Модификации 01, 02, 03, 04

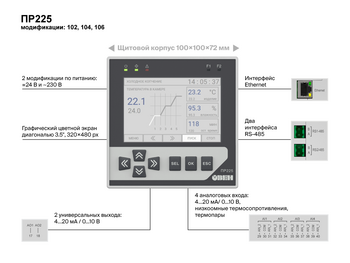

Модификации 102, 104, 106
