ОВЕН Заказной

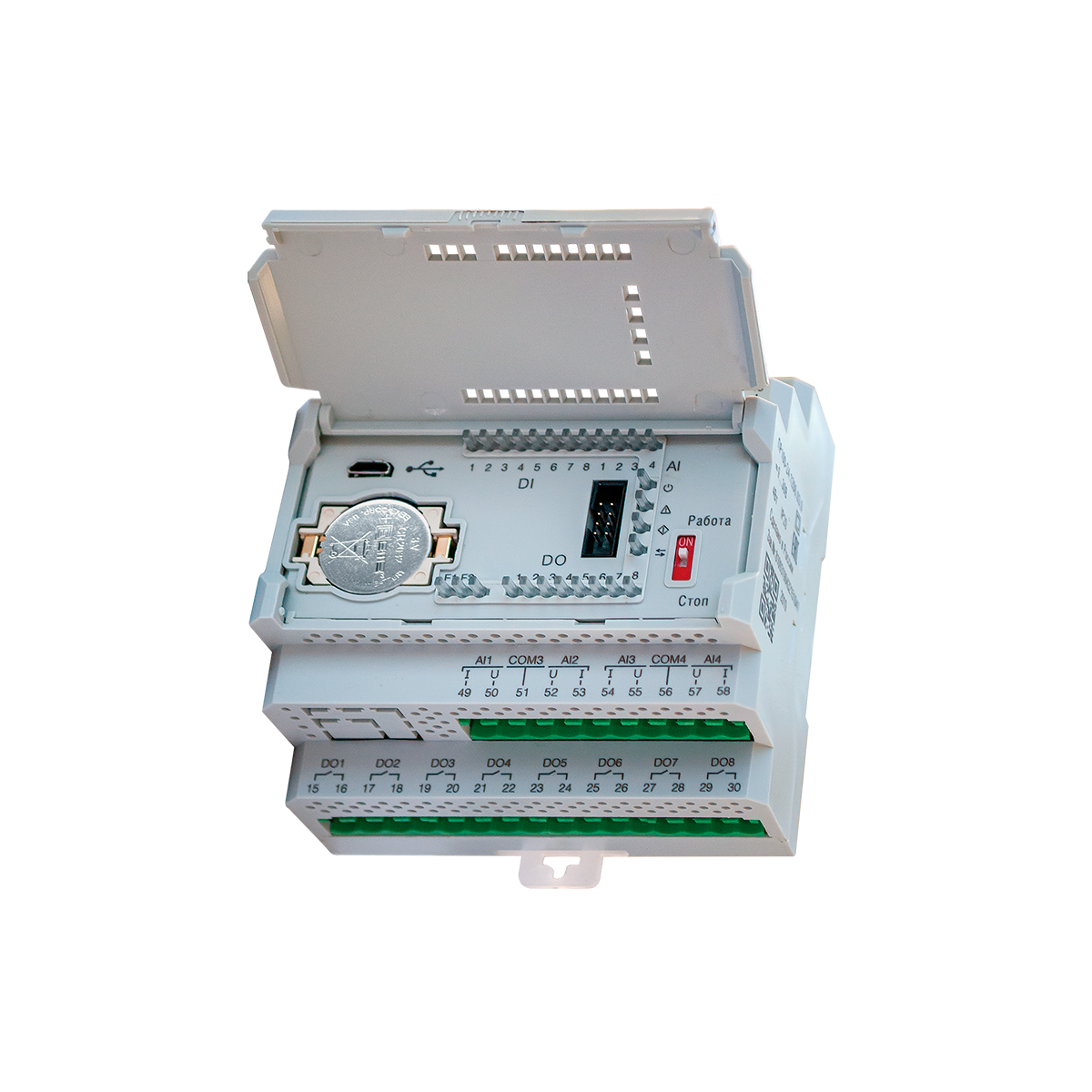

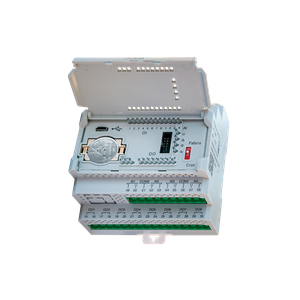

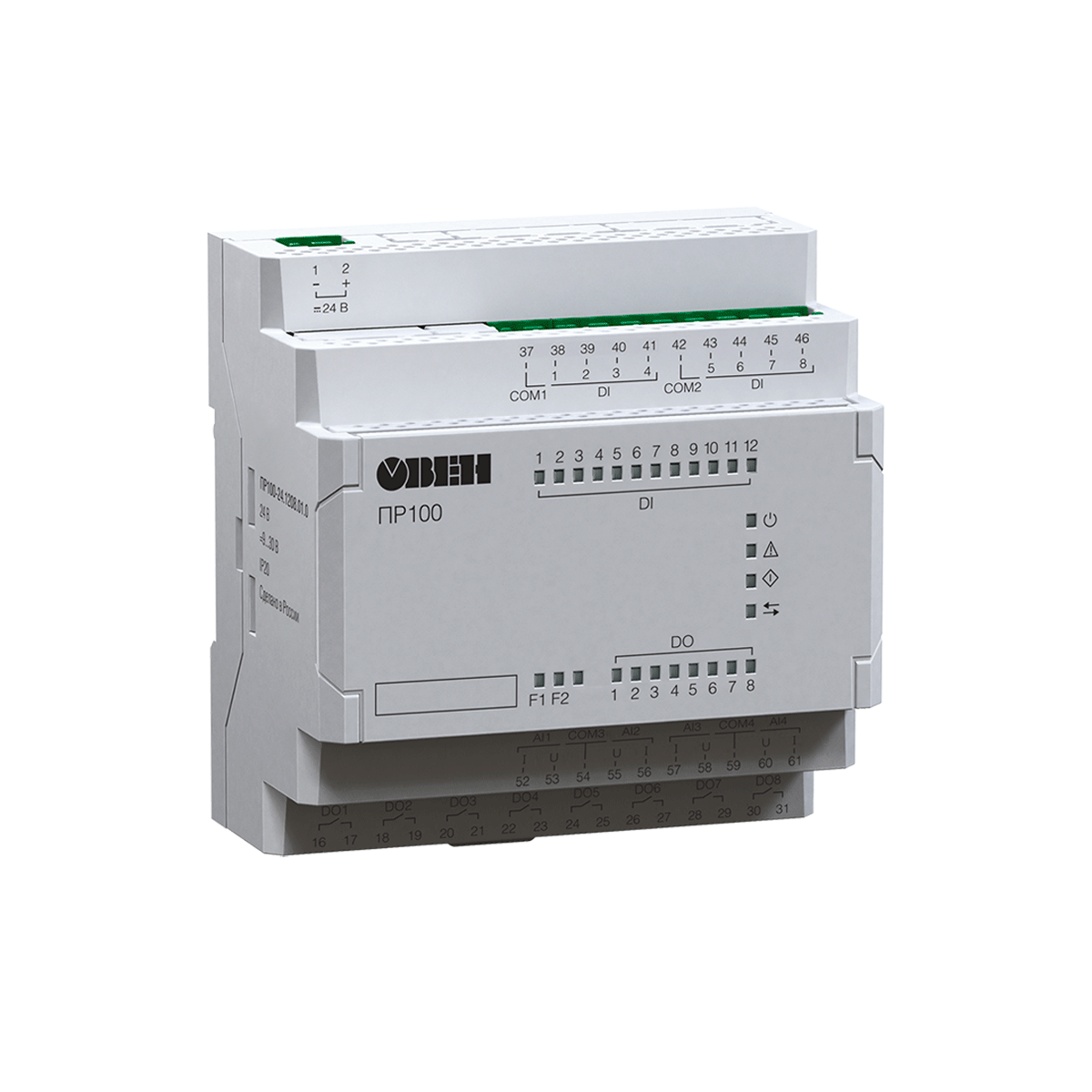

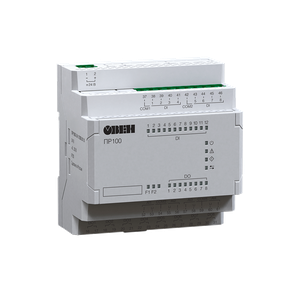

ПР100 компактное программируемое реле для локальных систем автоматизации

Арт. 108190 9 618,48 ₽ ПР100-230.0804.01.1

Код товара: owen_47098_108190
Обновлен: 25 сентября 19:23

9 618,48 ₽

Описание

Программируемое реле ОВЕН ПР100 включено в реестр Минпромторга России. Реестровая запись №10784921 , срок действия до 18.02.2031

ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.

Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.

Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic . Загрузка алгоритма производится с помощью кабеля microUSB

Области применения

Освещение
Насосные группы
Вентиляторы
Небольшие станки

Особенности прибора

Подключаемое оборудование

4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
8 релейных выходов

Коммуникационные возможности

Интерфейс RS-485, режим Master/Slave:

Интеграция в облачный сервис OwenCloud и SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Управление внешними устройствами по RS-485.

Конструктивные особенности

Модульный корпус.
Ширина корпуса 5 модулей.
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.

Функциональные возможности

Энергонезависимые переменные.
Управление по дням недели и времени суток.
ПИД-регулирование.

Эксплуатация

Два исполнения: 12 и 20 каналов ввода/вывода.
Две модификации по питанию: =24 В и ~230 В.
Возможность питания от бортовой сети =12 В.
Работа в неотапливаемых помещениях: -40...+55 ºС.
USB-порт для программирования (не требует питания при программировании).

Отличительные характеристики

Наименование	ПР100-230	ПР100-24
Программирование
Среда программирования	Owen Logic
Объем Retain-памяти	1024 байт
Объем памяти сетевых переменных (режим slave)	128 байт
Объем памяти сетевых переменных (режим master)	128 байт
Стек	динамический
Память ПЗУ	64 кбайт
Память ОЗУ	6 кбайт
Интерфейс программирования	micro USB
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное 24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	нет
Дискретные входы
Количество	до 12
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	групповая, по 4 входа (1-4 и 5-8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Аналоговые входы
Количество	-	до 4
Тип измеряемых сигналов	-	4…20 мА, 0…10.В, дискретный
Период обновления значений всех каналов, не более	-	20 мс
Предел основной приведенной погрешности	-	± 0,5 %
Работа в дискретном режиме	-	да
Гальваническая развязка	-	отсутствует
Дискретные выходы
Количество	до 8
Тип	релейные (нормально-разомкнутые)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	индивидуальная
Электрическая прочности изоляции	2830 В, между выходами – 1780 В
Коммуникационные возможности
Интерфейс RS -485 (1 × RS -485 или без интерфейса – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Характеристики

Вес: 0,322 г.
Кратность товара: 1
Габаритные размеры: 0,145/0,115/0,08 мм.
