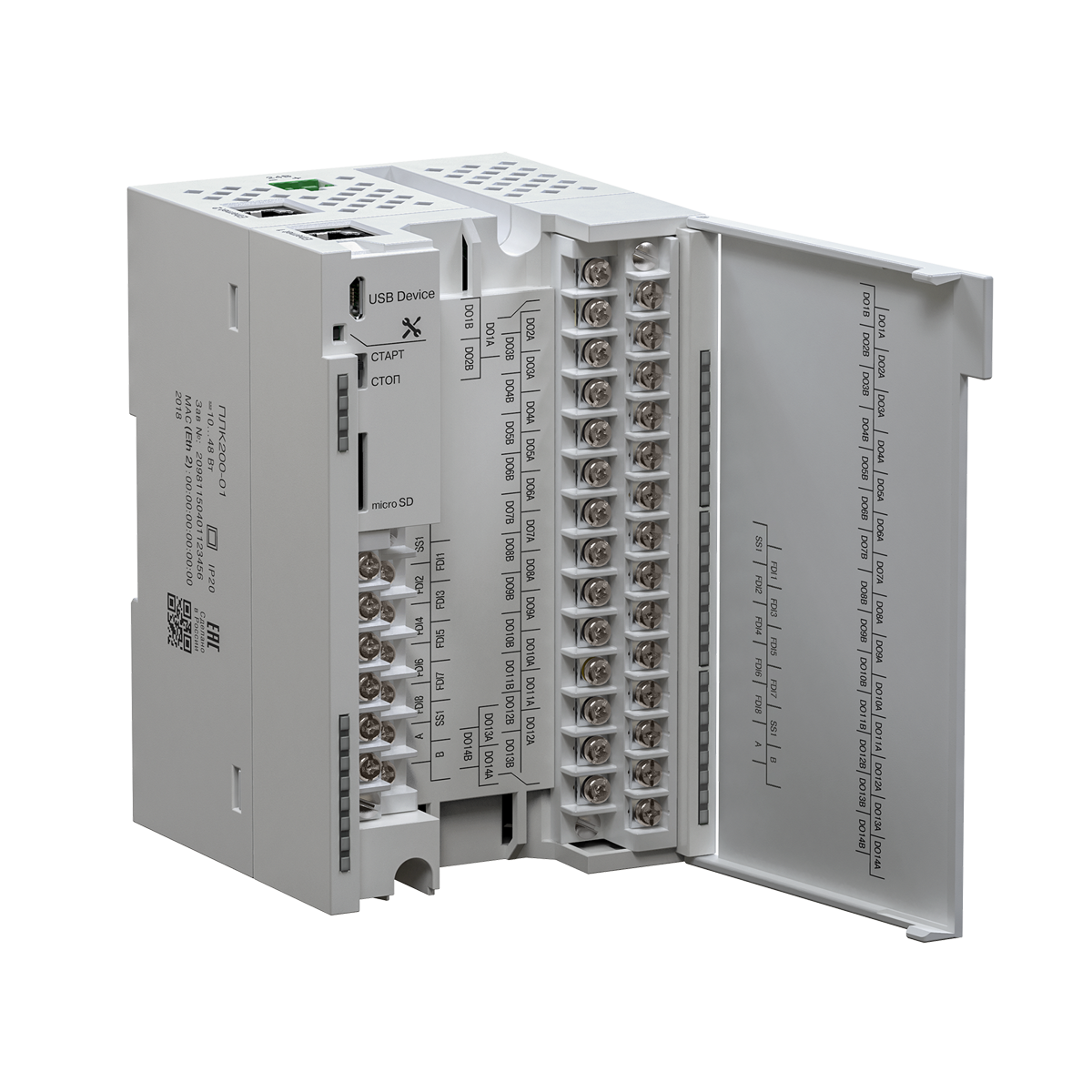

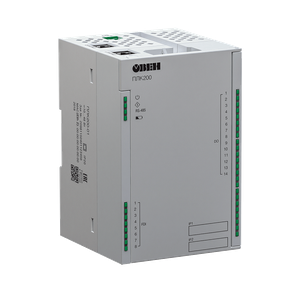

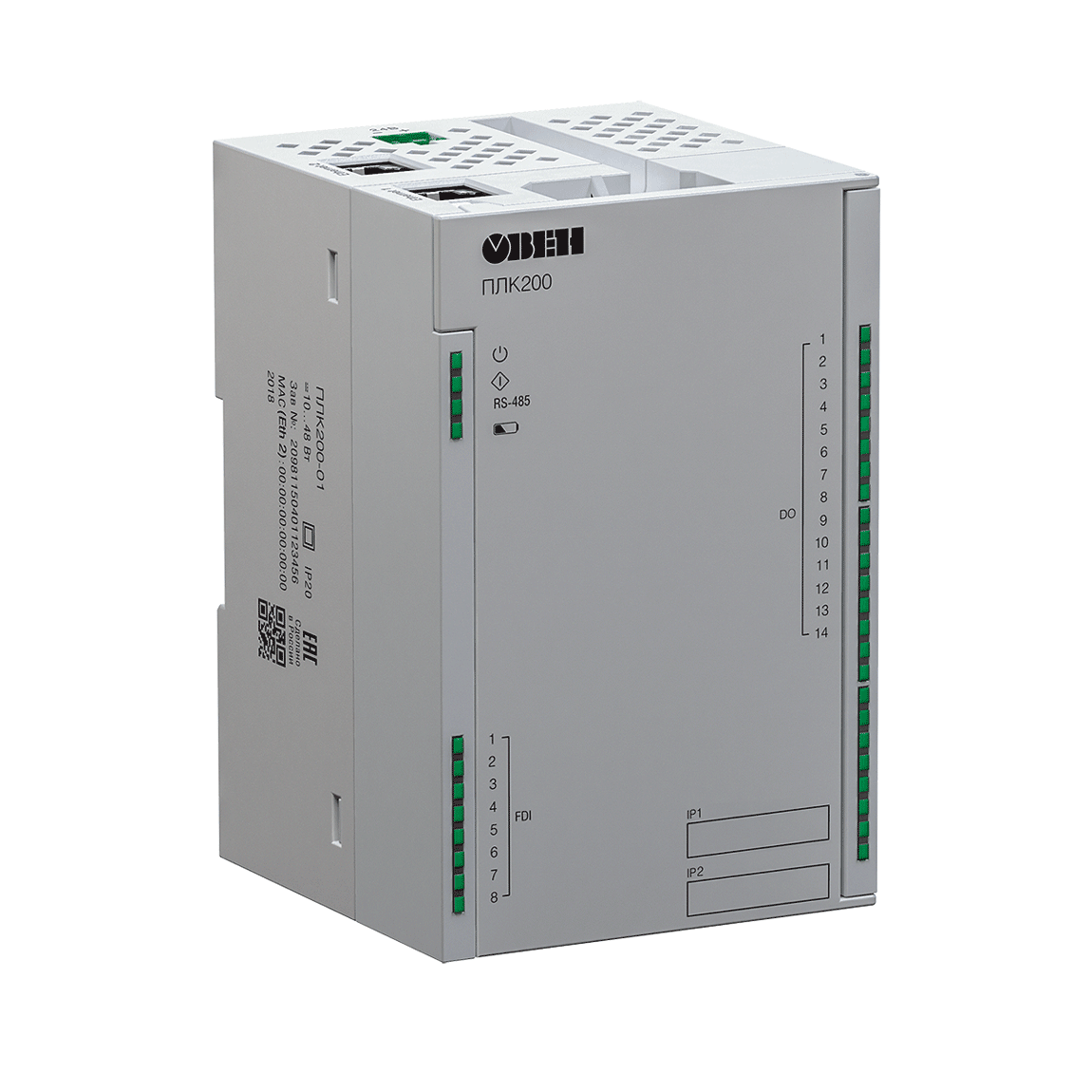

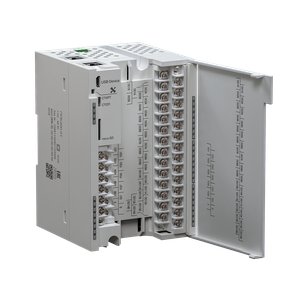

ПЛК200 общепромышленный программируемый контроллер

Арт. 94839 49 654,00 ₽ ПЛК200-01-CS

Код товара: owen_46888_94839
Обновлен: 26 августа 01:21

49 654,00 ₽

Описание

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.

С 1 июня 2022 года контроллеры ПЛК200 поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3 .

Понижение версии прошивки контроллеров, выпущенных после 1 июня 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.

Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.

Алгоритм адаптации проектов ▼

В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet .

Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.

Особенности и преимущества

Высокая производительность

Процессор ARM® Cortex-A8 с частотой 800 МГц.
Большой объем памяти:
- ROM 512 Мбайт (NAND).
- RAM 256 Мбайт (DDR3).
- RETAIN 64 Кбайт (MRAM).
Операционная система Linux с RT-патчем.
Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

Эргономичный корпус

Крепление на DIN-рейку или на стену.
Съемные клеммники с невыпадающими винтами.
Удобная система укладки кабеля.
Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети.
Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
Поддержка GSM/GPRS-модемов
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
Возможность подключения к СУБД MySQL и MsSQL
Встроенный Firewall.
Поддержка Web-визуализации CODESYS.
Web-интерфейс для настройки и диагностики контроллера.
Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения: =10…48 В.
Расширенный диапазон температуры окружающей среды: -40…+55 °С.

Схема применения

Сравнительная таблица ПЛК210 и ПЛК200

Параметр	ПЛК210	ПЛК200
Интерфейсы связи	4 × Ethernet 10/100 Мбит/c (RJ45) 2 × RS-485 1×RS-232 USB Device	2 × Ethernet 10/100 Мбит/c (RJ45) 1 × RS-485 USB Device
Подключаемые накопители	SD USB Host	SD
Элементы управления	Тумблер СТАРТ / СТОП Сервисная кнопка Кнопка СБРОС	Тумблер СТАРТ / СТОП Сервисная кнопка
Количество портов питания	2 (основной и резервный)	1
Поддержка STP / RSTP	Есть	Нет
Габаритные размеры (Ш×В×Г)	(105×124×83) ±1 мм	(82×124×83) ±1 мм

Параметр	Значение (свойства)
Питание
Напряжение питания	от 10 до 48 В (номинальное 24 В)
Потребляемая мощность, не более
- модификация 01	13 Вт
- модификация 02	12 Вт
- модификация 03	10 Вт
- модификация 04	10 Вт
Защита от переполюсовки	Есть
Вычислительные ресурсы
Центральный процессор	RISC-процессор 800 МГц
Объем флеш-памяти (тип памяти)	512 Мбайт (NAND) доступно для хранения файлов и архивов
Объем оперативной памяти (тип памяти)	256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти)	64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)	3 мс
Интерфейсы связи
Ethernet 100 Base-T
Количество портов	2 × Ethernet 10/100 Мбит/c (RJ45)
Поддерживаемые промышленные протоколы*	Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) SNMP (Manager/Agent)
Поддерживаемые прикладные протоколы*	NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard
RS-485
Количество портов	1
Поддерживаемые протоколы*	Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы	Есть
USB Device
Количество портов	1 × micro USB (RNDIS)
Поддерживаемые протоколы	CODESYS Gateway FTP SSH HTTP HTTPS
Подключаемые накопители
SD
Количество разъёмов	1
Поддерживаемые устройства	microSD
Максимальная ёмкость	4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC)
Поддерживаемые файловые системы	FAT16, FAT32, ext4, NTFS (read only)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С	3 секунды в сутки
– при температуре -40 °С и +55 °С	18 секунд в сутки
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Общие сведения
Габаритные размеры	(82 × 124 × 83) ±1 мм
Масса, не более	0,6 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20
Индикация на передней панели	Светодиодная
Встроенное оборудование	Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Сервисная кнопка
Средняя наработка на отказ**	60 000 ч
Средний срок службы	8 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени.

Дискретные входы (DI и FDI)
Параметр	Значение (свойства)
Параметр	Дискретные входы (DI)	Быстрые дискретные входы (FDI)
Режимы работы	· определение логического уровня	определение логического уровня счётчик высокочастотных импульсов измерение частоты обработка сигналов энкодера
Тип входов по ГОСТ Р 61131	1
Максимальный ток «логической единицы»	5,5 мА
Максимальный ток «логического нуля»	1,2 мА
Напряжение «логической единицы»	9…30 В
Напряжение «логического нуля»	0…5,5 В
Гистерезис выключения «логической единицы», не менее	0,5 В
Подключаемые входные устройства	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
Минимальная длительность импульса, воспринимаемая входом	25 мс*	5 мкс
Максимальная частота входного сигнала	20 Гц*	95 кГц 45 кГц 66 кГц *

* Определяется длительностью цикла контроллера. ** При обработке сигналов энкодера. *** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс.

Аналоговые входы (AI)
Параметр		Значение (свойства)
Подключаемые сигналы		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП		16 бит
Время опроса одного входа*	унифицированные сигналы	не более 0,6 с
	ТС	не более 0,9 с
	ТП	не более 0,6 с
	сопротивления	не более 0,6 с
Предел основной приведенной погрешности при измерении	унифицированные сигналы	±0,25 %
	ТС	±0,25 %
	ТП	±0,5 %
	сопротивления	±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более		±0,3 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более		0,2 предела допускаемой основной приведенной погрешности измерения

ПРИМЕЧАНИЕ

* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен» , датчик исключается из списка опроса.

Дискретные выходы (DO) типа электромагнитное реле
Параметр		Значение (свойства)
Тип контакта	Нормально-разомкнутый контакт
Режимы работы	генерация заданного количества импульсов переключение логического состояния
Ток коммутации	5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка) 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле	264 В (СКЗ) переменного напряжения 30 В постоянного напряжения
Минимальный ток коммутации	10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014	АС-15, С300*
Механический ресурс реле, не менее	5 000 000 переключений
Электрический ресурс реле при максимальном токе нагрузки, не менее	35 000 переключение при 3 А, 30 В постоянного напряжения 50000 переключений при 5 А 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения AC-15, C300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более	10 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

Дискретные выходы (FDO) типа транзисторный ключ
Параметр	Значение (свойства)
Режимы работы	переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала генерация заданного количества импульсов
Режим включения выхода	Верхний ключ		Верхний и нижний ключи
Напряжение питания выходов	10…36 В
Максимальный постоянный ток нагрузки	0,85 А		0,15 А
Максимально допустимый кратковременный ток нагрузки	1,3 А		0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки)	10 кГц		100 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки)	10 мкс		1 мкс
Максимальная емкость нагрузки	100 000 мкФ	1 мкФ*
Типы защиты выходов	защита от короткого замыкания при включении питания защита от пониженного питания выходов защита от перегрева выходного каскада защита от перегрузки по току выхода защита от обратного тока самоиндукции

* Зависит от частоты и напряжения в цепи нагрузки

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации (краткое) ПЛК200-01 Руководство по эксплуатации (краткое) ПЛК200-02 Руководство по эксплуатации (краткое) ПЛК200-03 Руководство по эксплуатации (краткое) ПЛК200-04 Быстрый старт ПЛК200 Функциональные возможности контроллеров ОВЕН Описание Web-интерфейса OpenWrt Декларация о соответствии на ПЛК200-04, ПЛК200-14, ПЛК210-04, ПЛК210-14 Декларация о соответствии на ПЛК200-01, ПЛК200-02 и ПЛК200-03 Сертификат соответствия в области пожарной безопасности на ПЛК200-01-02-03 Сертификат соответствия в области пожарной безопасности на ПЛК200-04/14 и ПЛК210-04/14 Сертификат промышленной безопасности на ПЛК200-01-02-03 Сертификат промышленной безопасности на ПЛК200-04-14 и ПЛК210-04-14 Сертификат средств измерений ПЛК200-04 Сертификат средств измерений ПЛК200-04 Руководство по эксплуатации ПЛК200
