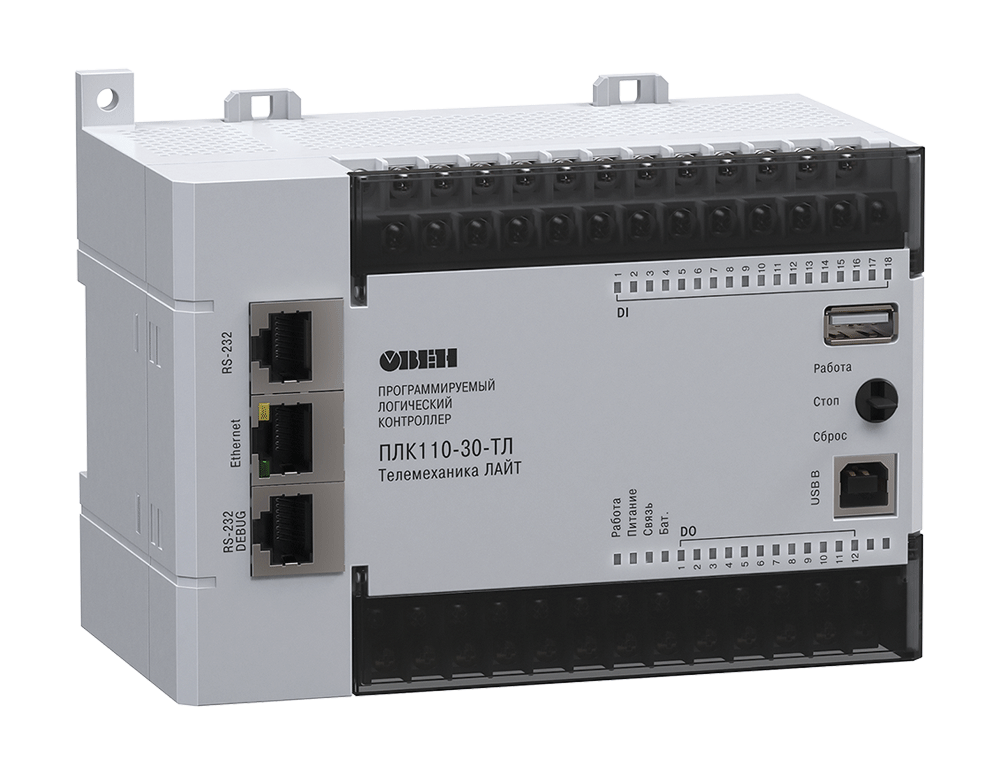

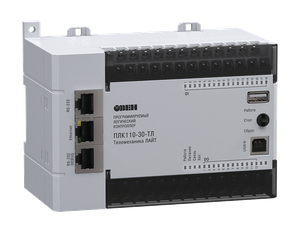

ПЛК110-ТЛ программируемый контроллер с исполнительной средой Телемеханика Лайт

Арт. 72393 48 299,80 ₽ ПЛК110-24.30-ТЛ

Код товара: owen_46929_72393
Обновлен: 26 августа 01:21

48 299,80 ₽

Описание

ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.

Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.

Отличительные особенности

Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ .
Объединение в один проект большого количества контроллеров.
Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).

Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]

Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
Три уровня доступа: чтение данных, конфигурирование, администрирование.
Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
Ведение архива на USB-носителе.

Функциональная схема

Функциональная схема ОВЕН ПЛК110-30-ТЛ [М02]

Параметр	Значение
Питание
Напряжение питания:
ПЛК110-24.30-ТЛ [М02]	от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В)
ПЛК110-220.30-ТЛ [М02]	от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
Потребляемая мощность, не более:
ПЛК110-24.30-ТЛ [М02]	28 Вт
ПЛК110-220.30-ТЛ [М02]	41 ВА
Параметры встроенного источника питания:
ПЛК110-24.30-ТЛ [М02]	Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;
ПЛК110-220.30-ТЛ [М02]	Выходное напряжение 24 В±4 %, ток не более 400 мА
Цифровые (дискретные) входы
Количество входов	18
Тип входов по ГОСТ Р 51841–2001	1
Напряжение «логического нуля»	-3…5 В
Максимальный ток «логического нуля»	2 мА
Напряжение «логической единицы»	15…30 В
Максимальный ток «логической единицы»	9 мА (при 30 В)
Минимальная длительность импульса, воспринимаемого дискретным входом:	1,6 мс (меандр)
Подключаемые входные устройства	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором – дискретные сигналы с напряжением от минус 3 до 30 В
Дискретные выходы (контакты электромагнитных реле)
Количество релейных выходных каналов	12
Максимальный ток, коммутируемый контактами реле, не более	3 А
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	10 мс (выходы DО1…DО12)
Суммарный максимальный ток нагрузки группы реле:
COM1-COM2	3 А
COM3	3 А
COM4	3 А
COM5	12 А
COM6	12 А
COM7-COM10	-
Механический ресурс реле	– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
Интерфейсы связи, количество
RS-485	2
RS-232	1
RS-232-Debug	1
Ethernet 100 Base-T	1

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации ПЛК110-30-ТЛ [М02] Перечень поддерживаемых приборов и протоколов в среде Телемеханика ЛАЙТ Сертификат соответствия ГОСТ Р на ПЛК-ТЛ Декларация о соответствии на ПЛК-ТЛ

Характеристики

Вес: 0,741 г.
Кратность товара: 1
Габаритные размеры: 0,21/0,11/0,105 мм.
