Платы расширения для ПЧВ3 [M01] для увеличения количества протоколов и входов-выходов

Описание

Платы расширения для ПЧВ3 [M01]

Широкий ассортимент дополнительных плат расширения повышает функциональность частотных преобразователей ОВЕН ПЧВ3 [M01]. Устройства обеспечивают гибкость настройки, поддержку различных промышленных протоколов и расширение возможностей управления.

Интерфейсные платы связи:

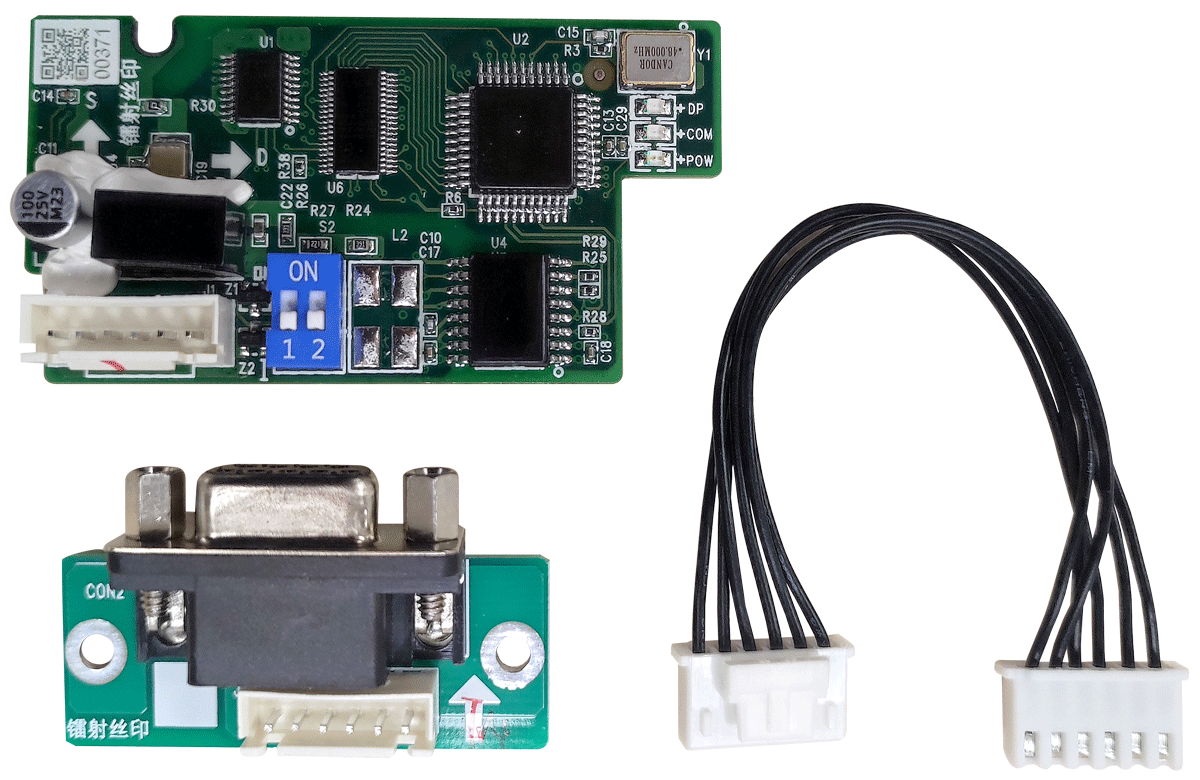

• ПИП1 Profibus — подключение по протоколу Profibus через стандартный разъём DB9

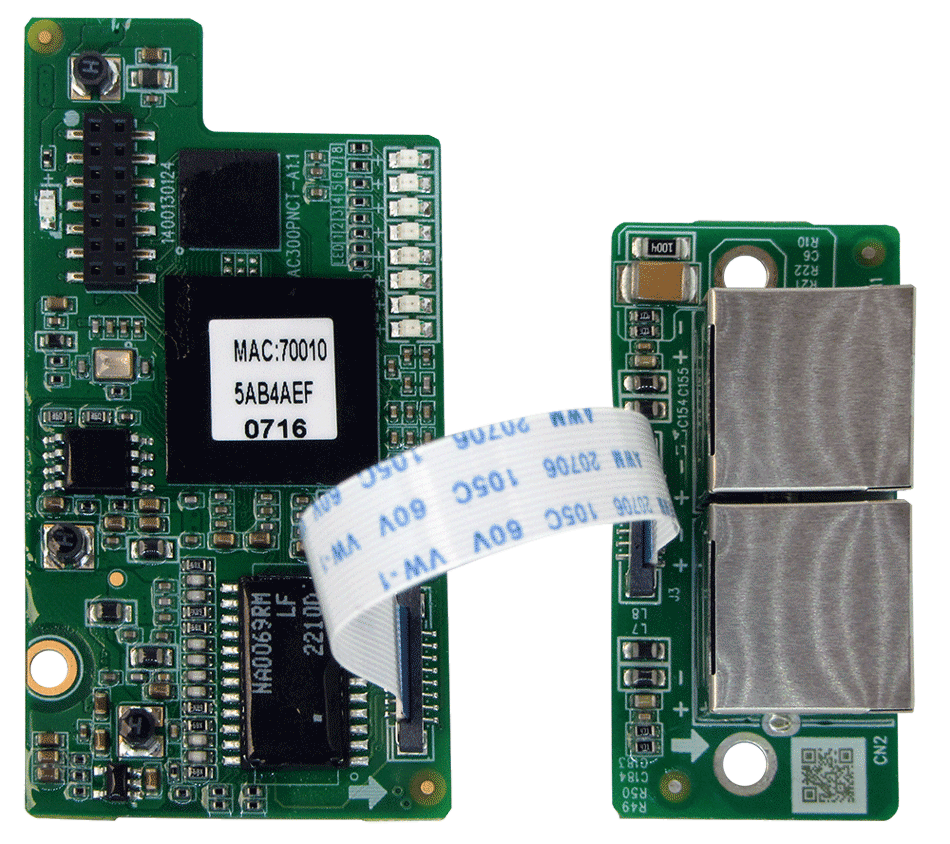

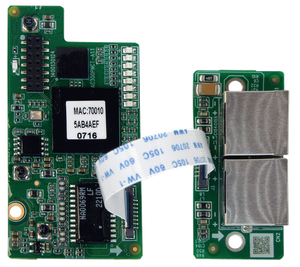

• ПИП2 Profinet — подключение по протоколу Profinet через разъем типа RJ45, быстрый обмен данными и стабильная связь

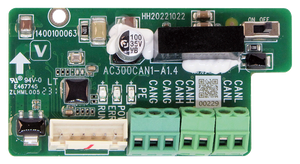

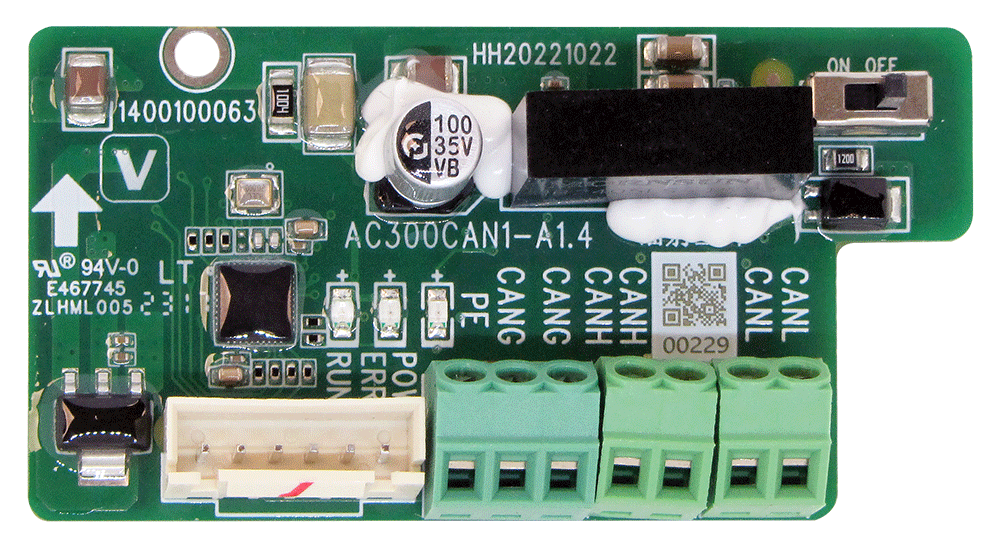

• ПИК1 CANopen — подключение к сети CAN и работа по промышленному протоколу CANopen

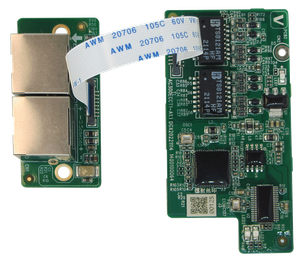

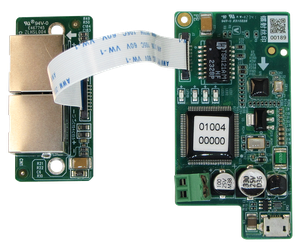

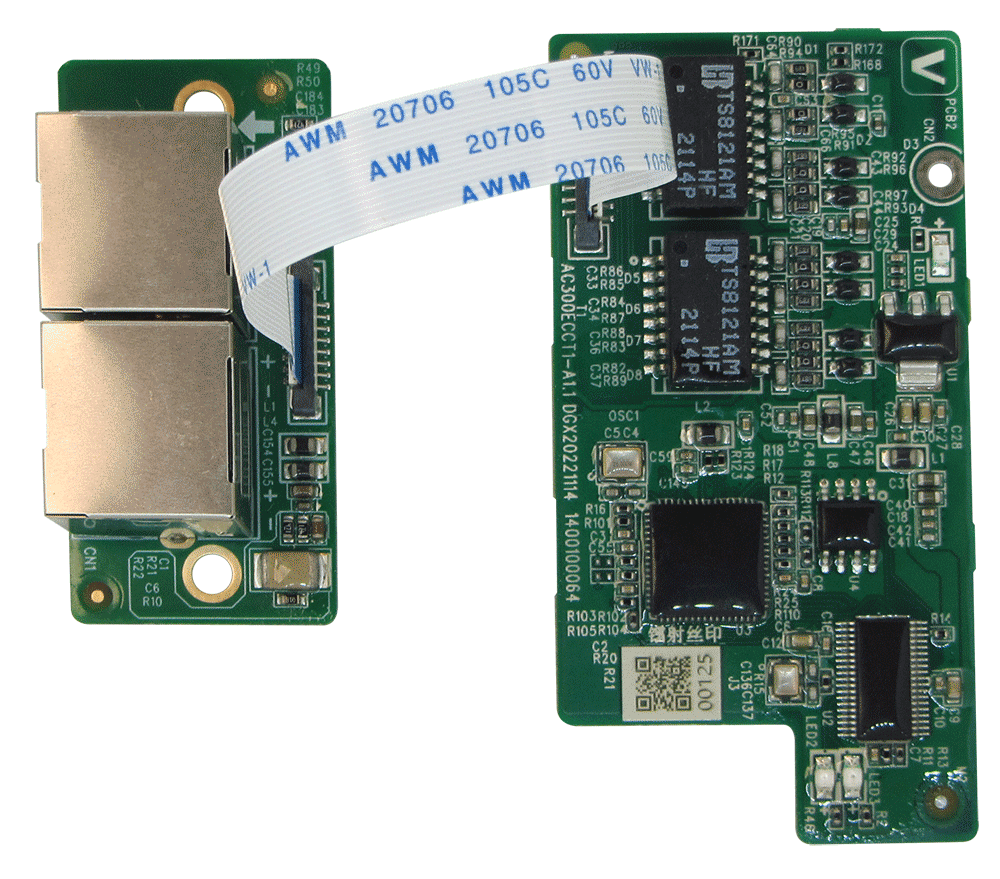

• ПИЭ1 EtherCAT — интеграция в высокоскоростные сети EtherCAT

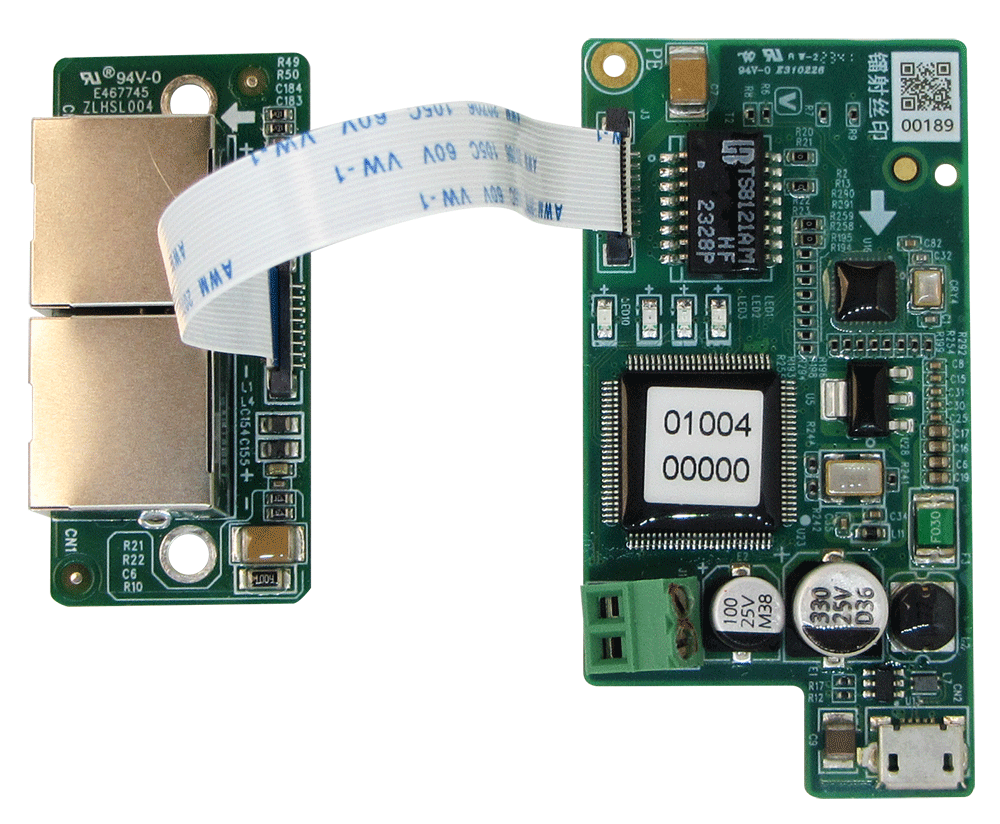

• ПИЭ2 Ethernet — управление по протоколу Modbus TCP/IP через Ethernet

Платы для расширения входов-выходов и подключений:

• ПВВ1 — расширение встроенных входов-выходов на 1 аналоговый выход, 4 цифровых входа, 1 релейный выход, 1 цифровой выход, 1 вход датчика PT100/PT1000/KTY

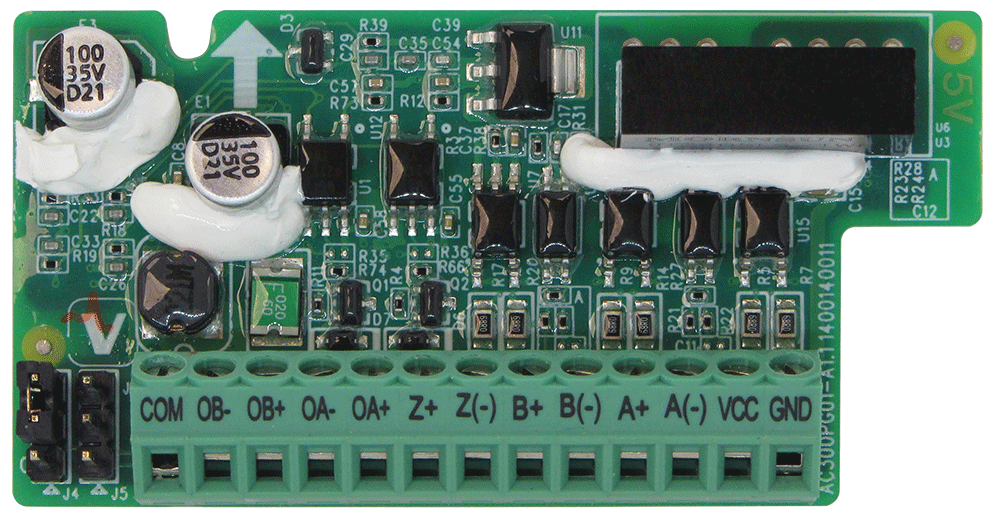

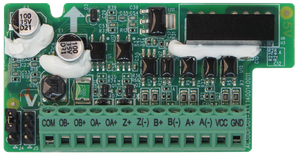

• ПЭ1 — подключение инкрементального TTL-энкодера с частотой дифференциального сигнала до 500 кГц. Оснащена встроенным источником питания 5 В
• ПЭ2 — подключение инкрементального HTL-энкодера с частотой дифференциального сигнала до 500 кГц. Оснащена встроенным источником питания 12 В

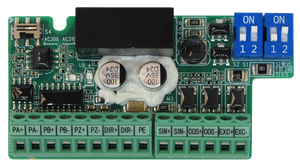

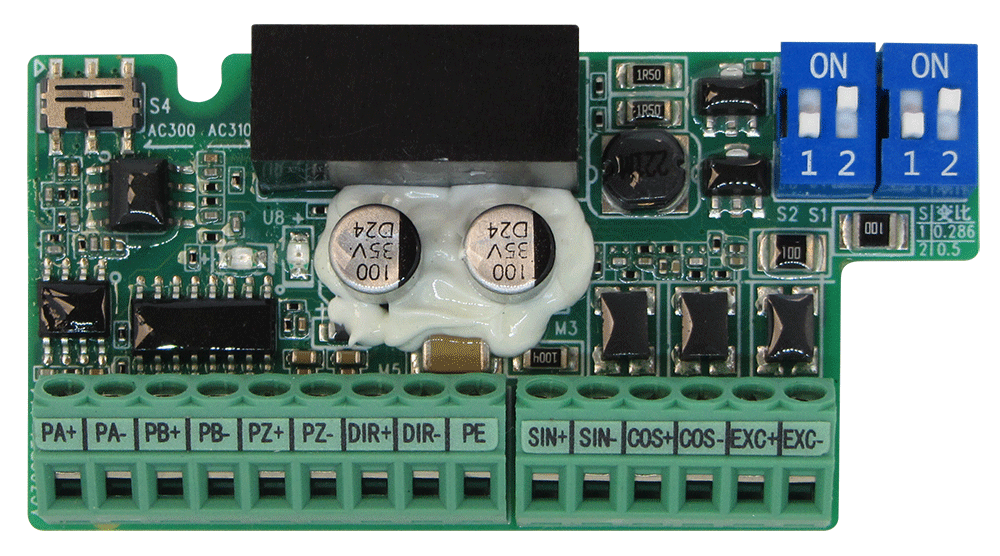

• ПРЕ1 — подключение резольверов в качестве обратной связи по скорости и эмуляция выходного сигнала квадратурного энкодера с дифференциальным выходом

Все модули разработаны специально для преобразователей частоты ОВЕН ПЧВ3 [M01], совместимы с ними и позволяют адаптировать устройство под конкретные задачи и требования системы.
