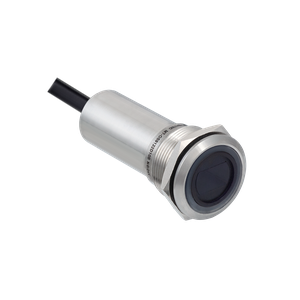

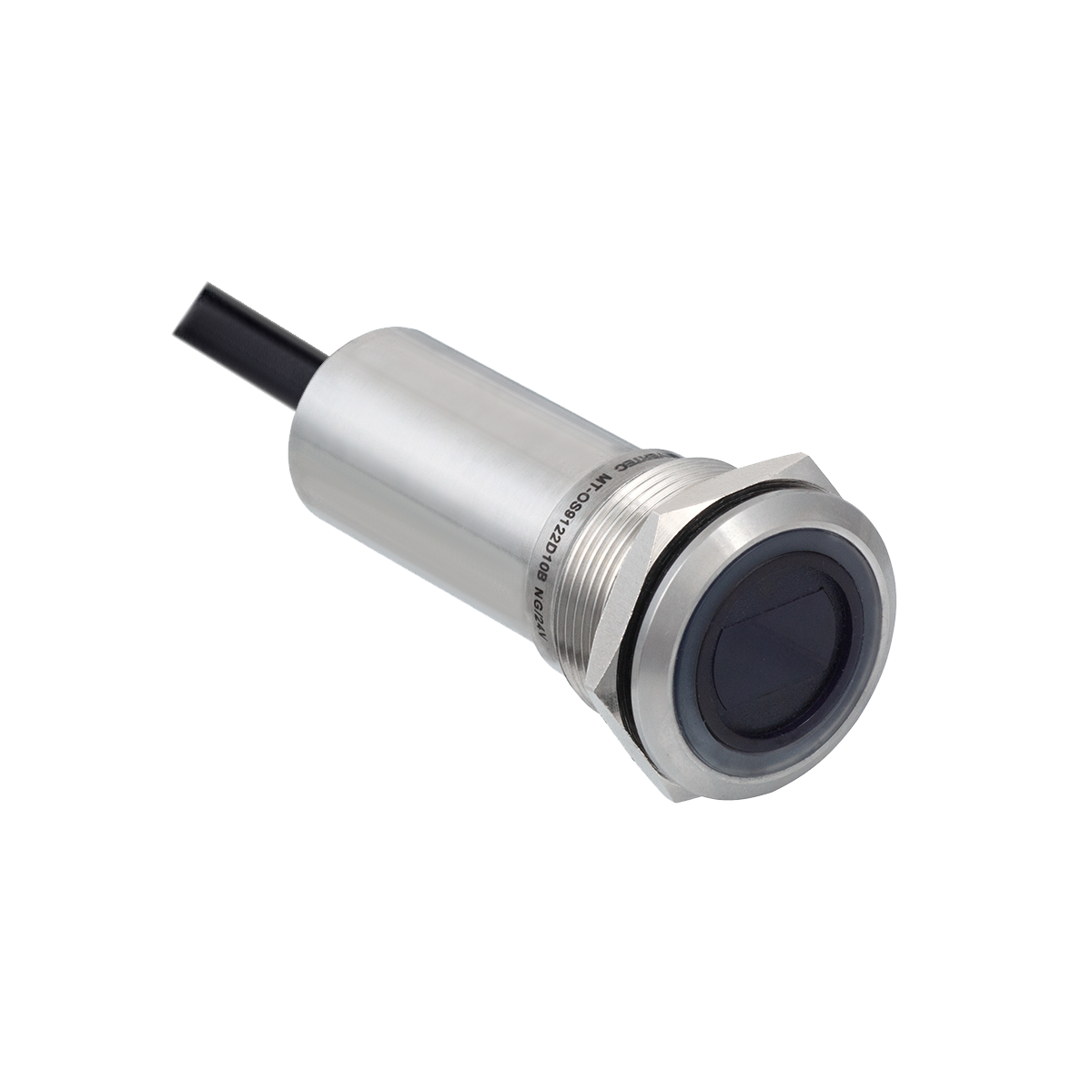

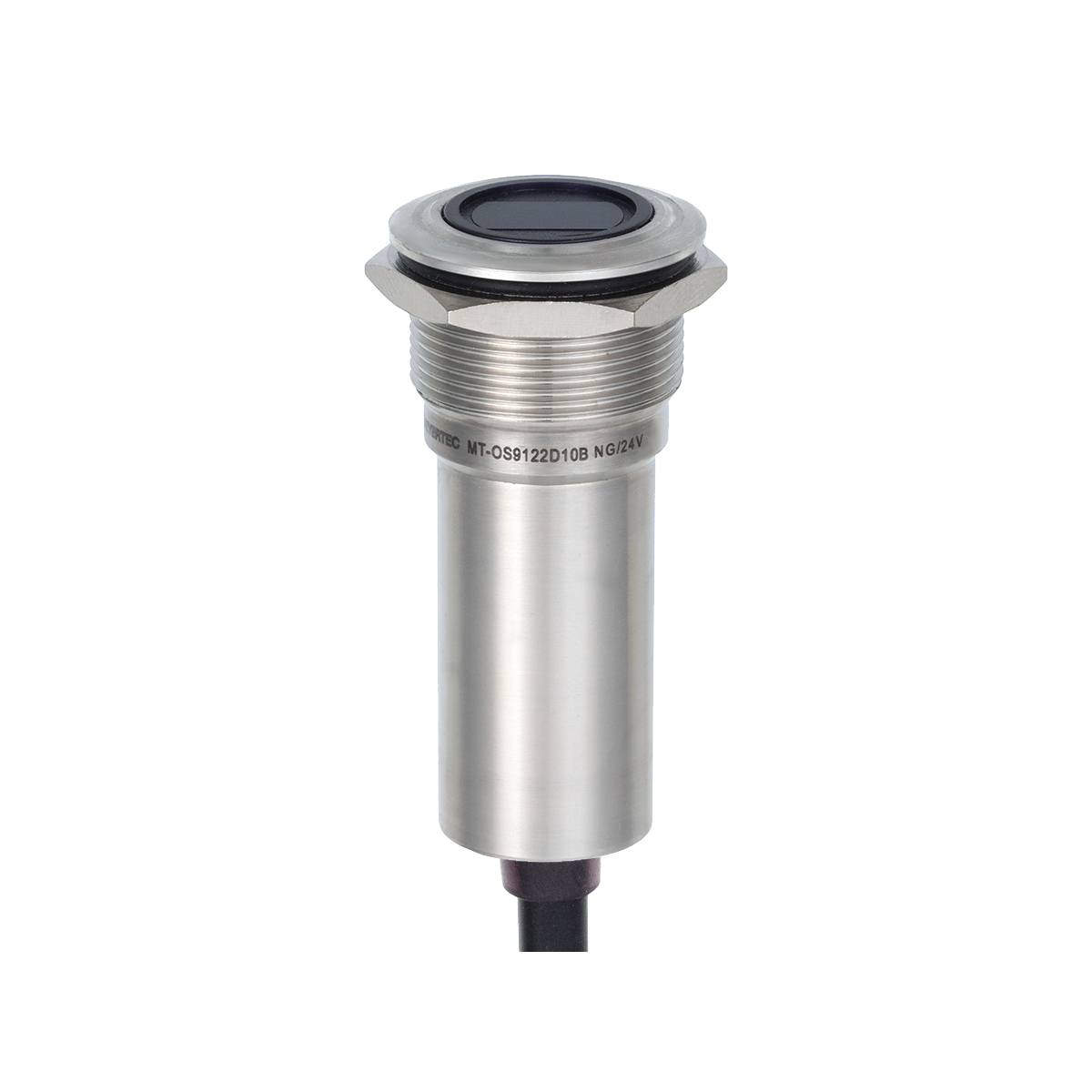

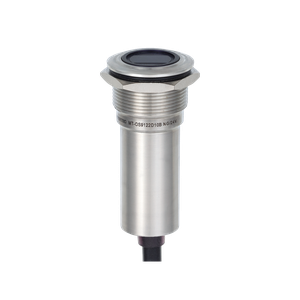

Переключатель оптический, Ø22 мм, подсветка точкой (-/зеленая), NO, возврат, NPN, 24В DC, IP65
Описание
Оптические переключатели MT-OS9122D10BNG – это промышленные устройства определения положения, активируемые без механического контакта. Благодаря корпусу из нержавеющей стали и степени защиты IP65 переключатель устойчив к ударам, воздействию воды, масел и химических веществ.
Принцип оптического срабатывания исключает износ механических частей, гарантируя максимальный срок службы и стабильность параметров. Устройство формирует низкоуровневый (NPN) или высокоуровневый (PNP) выходной сигнал при обнаружении объекта, что обеспечивает совместимость с большинством промышленных контроллеров.
Применяются в промышленности и робототехнике, общественных и коммерческих пространствах и т.д.
Преимущества
- Электрический ресурс более 1 млн. срабатываний
- Степень защиты IP65
- Отсутствие прямого контакта при переключении
- Устойчивость к коррозии и сильным световым помехам
- Наличие световой индикации
| Наименование | Значение |
|---|---|
| Напряжение подсветки | 24В DC |
| Номинальный ток и напряжение | 6В DC, 12-24В DC/300 мА |
| Электрическая износостойкость | более 1 млн. циклов |
| Максимально выдерживаемое напряжение | 1500В, 50 Гц, 1 мин. |
| Виброустойчивость | 10-50 Гц, двойная амплитуда 1.5 мм, 1 час |
| Расстояние срабатывания | 4-15 см (зависит от объекта) |
| Рабочая температура | -15…+55 С (без замерзания) |
| Температура хранения | -25…+75 С |
| Степень защиты | IP65 |
| Степень ударопрочности | IK06 |
| Момент затяжки гайки | 1Н*м |
| Тип провода | Изолированный кабель |
| Длина кабеля | 1.2 м |
| Погрешность | 0-18 мм = ±0.25, 18-80мм = ±0.52 |
| Материал корпуса | Нержавеющая сталь S316L |
| Материал сенсора | HMMA (полиметилметакрилат) |
Сертификаты и декларации
| Декларация о соответствии на устройства управления серий MT-TS, MT-OS | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для устройств управления MT-OS | Скачать |
Чертежи и 3D модели
| Наименование Meyertec | MT-OS9122D10BNG |
|---|---|
| Количество в индивидуальной упаковке | 1 |
| Количество в групповой упаковке | 10 |
| Количество в транспортной упаковке | 30 |
| EAN индивидуальный | 4610268019230 |
| EAN групповой | 4610268019247 |
| EAN транспортный | 14610268019237 |
| Размеры индивидуальной упаковки, см | 6*18*0,1 |
| Размеры групповой упаковки, см | 21*13*6 |
| Размеры транспортной упаковки, см | 17,5*19,5*26,5 |
| Объем индивидуальной упаковки, м3 | 0,000011 |
| Объем групповой упаковки, м3 | 0.001638 |
| Объем транспортной упаковки, м3 | 0.009043125 |
| Вес единицы, кг | 0,08 |
| Вес групповой упаковки, кг | 0,8 |
| Вес транспортной упаковки, кг | 2,4 |
