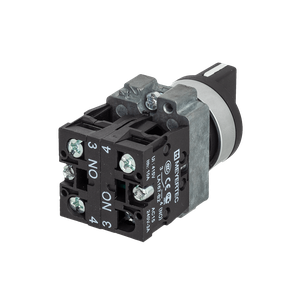

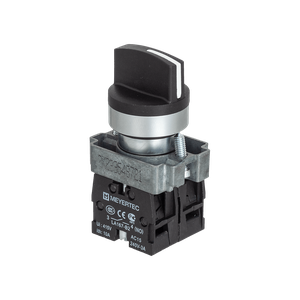

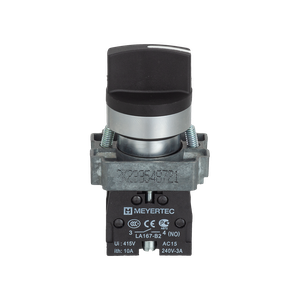

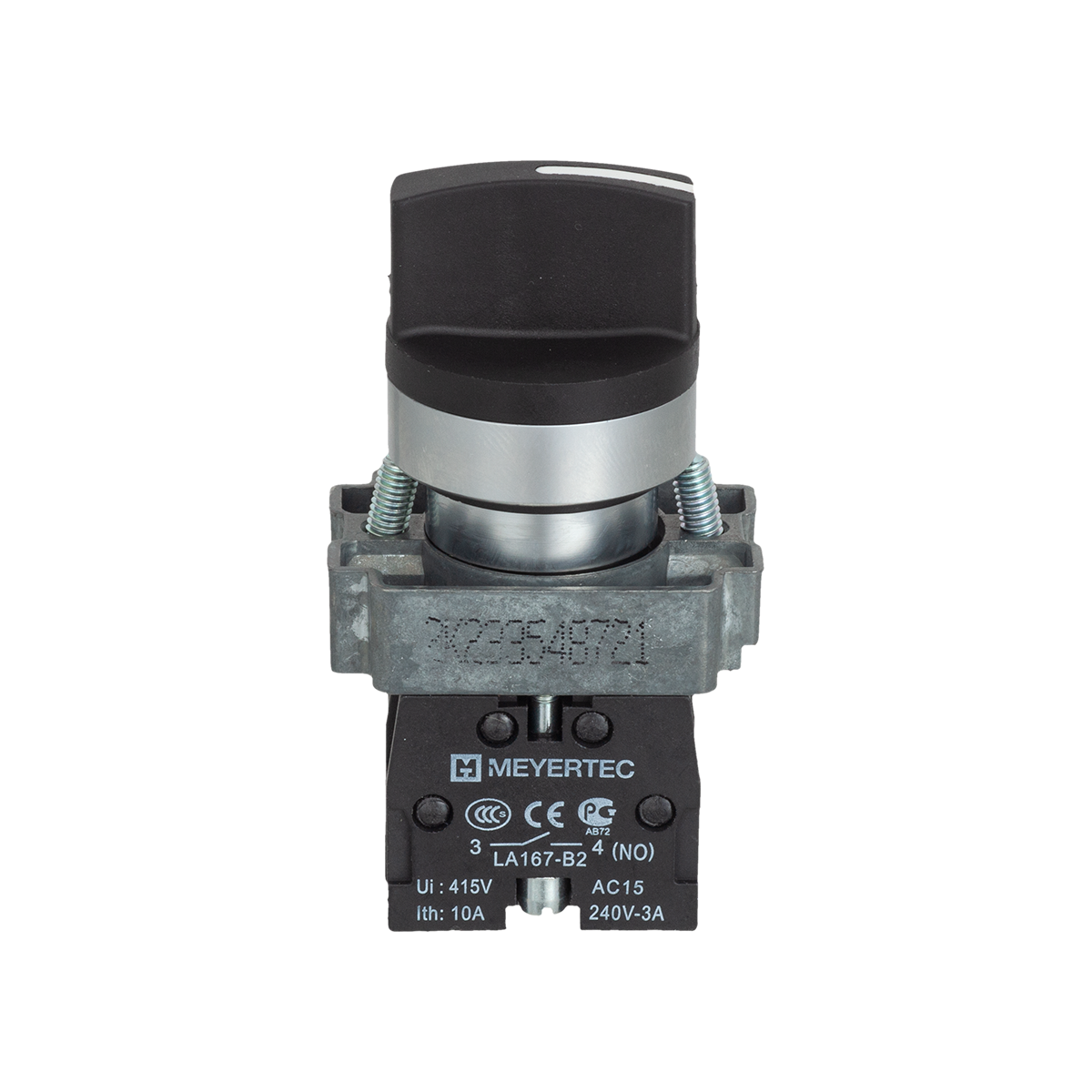

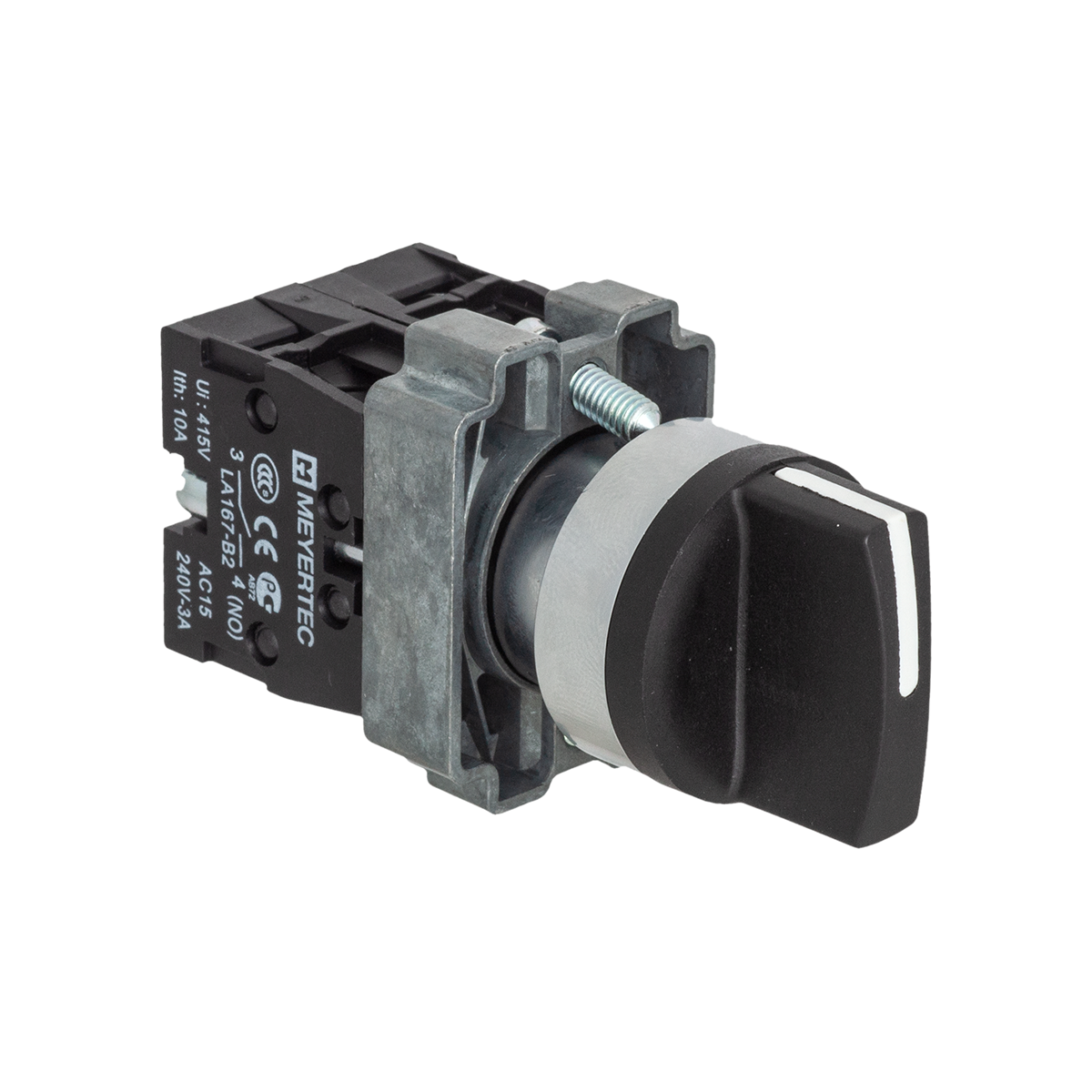

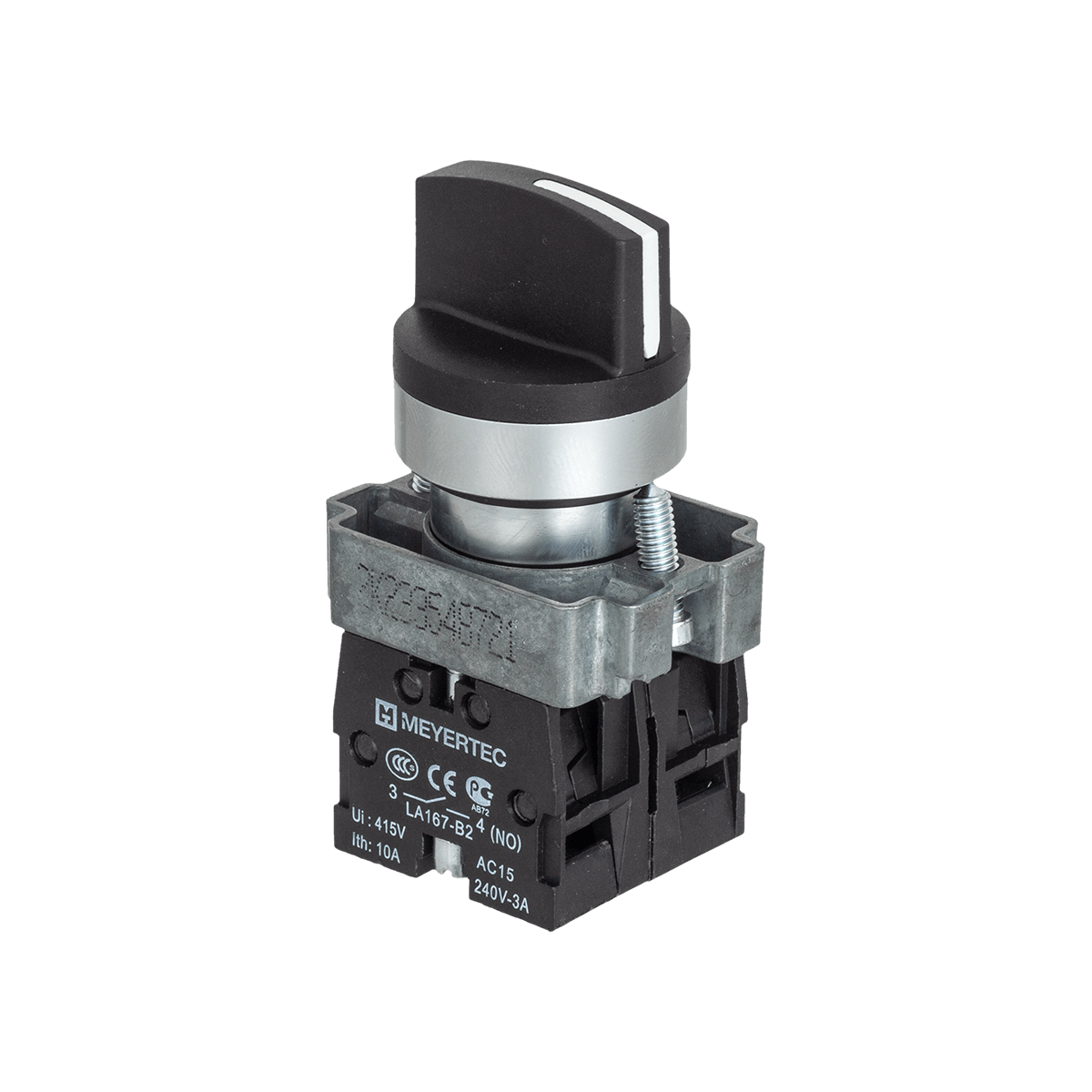

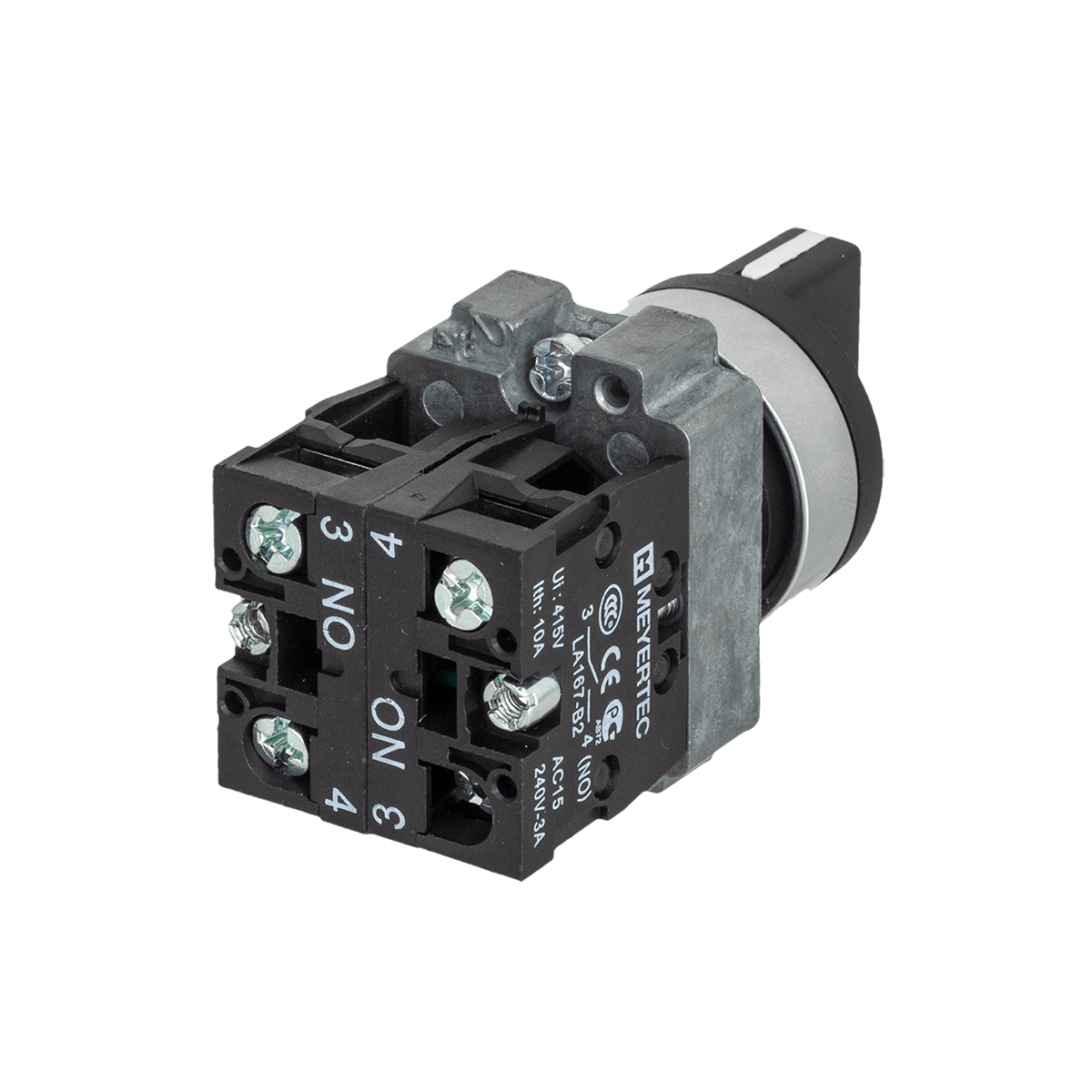

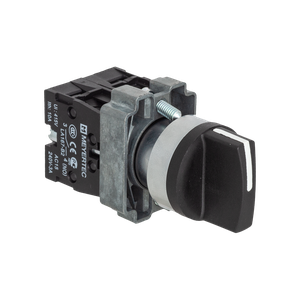

Переключатель на 3 положения с возвратом в центре, короткая ручка, 2NO, IP67, металл
Описание
Переключатели MTB2-BDF53 со степенью защиты IP67 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Переключатели выполнены в высоком пыле- и влагозащищенном исполнении с ударопрочностью IK07.
Степень защиты IP67 используется для работы в неблагоприятных условиях с нестабильной температурно-влажностной средой, для которой характерны: водяные пары, конденсирующаяся влага, пыль.
Устройства в металлическом исполнении MTB2-B IP67 предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Для установки устройств управления в металлическом исполнении в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.
Преимущества
- Степень защиты IP67
- Высокая ударопрочность IK07
- Блок-контакты в ряд – 2 (макс. до 6)
- Высокая механическая износостойкость до 3x1000000 переключений
- Коммутационный ток 10 А
- Возможность совместного использования с корпусами кнопочных постов (необходимо самостоятельно предусмотреть заземление металлической части)
Видео по продукции
| Наименование | Значение |
|---|---|
| Степень защиты фронтальной стороны в смонтированном положении (с лицевой стороны) | IP67 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности | IK07 |
| Установочный диаметр | 22 мм |
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C |
| Влажность | до 90 %, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10…50 Гц) | 15 g |
| Номинальный ток термической стойкости (I th ) | 10 А |
| Номинальное напряжение изоляции (U i ) | 415 В |
| Размер и тип подключаемых проводов: | |
| - минимальные значения - максимальные значения | 1×0,5 мм 2 (20 AWG) жесткий или мягкий 2×1,5 мм 2 (16 AWG) с кабельным наконечником, 1×2,5 мм 2 (14 AWG) без кабельного наконечника |
| Механическая износостойкость | 3x1000000циклов |
| Момент затяжки винтового зажима | 1 Нм |
| Толщина стенки шкафа | 1~5 мм |
| Материал изготовления: | |
| - головка - толкатель - основание - контакты - корпус блок контактов | сплав на основе цинка с оксидным покрытием РВТ (полибутилентерефталат) сплав цинка сплав серебра и никеля РВТ (полибутилентерефталат) |
| Ремонтопригодность | Неремонтопригодны |
Сертификаты и декларации
| Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для устройств управления MTB2-B | Скачать |
Чертежи и 3D модели
Библиотека EPLAN
| Библиотека EPLAN (устройства управления и сигнализации) | Скачать |
| Вес, кг (индивидуальная, групповая упаковка, транспортная коробка) | 0.0915/2.03/20.3 |
| Объем м3 на коробку | 0,035 |
| Размер индивидуальной коробки, см | 4.2*3.3*7.9 |
| Размер групповой упаковки, см | 23.5*14.2*8.6 |
| Размер транспортной упаковки, см | 46*30.5*25 |
| Количество в групповой упаковке | 20 |
| Количество в транспортной упаковке | 200 |
| Штрих-код EAN13 |
