ПД100И модели 1х1 датчик давления повышенной надёжности для основных производств
Вариации не найдены
Описание

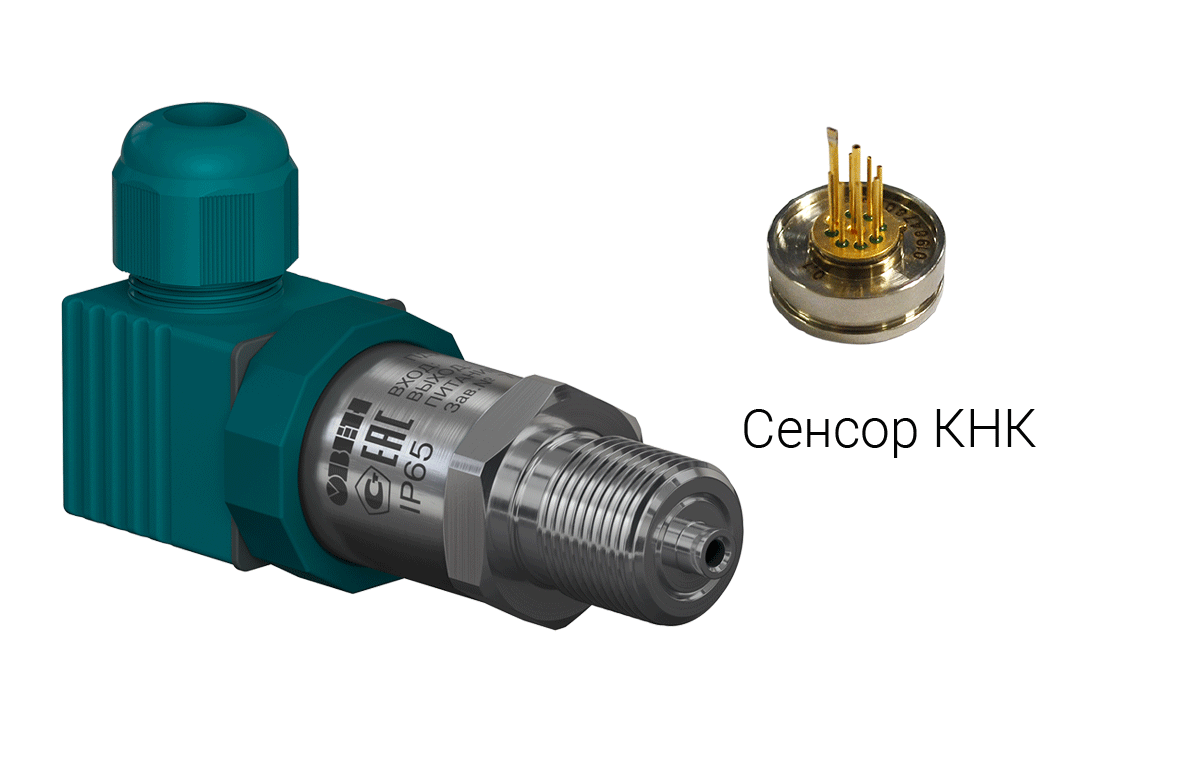

Малогабаритный датчик ПД100И представляет собой преобразователь измерительный с современным сенсором из нержавеющей стали, вваренным в штуцер лазерной сваркой. ПД100И оснащен микропроцессорным нормировщиком, имеет выходной сигнал 4…20 мА. Каждый преобразователь проходит на производстве первичную поверку.
Преобразователь избыточного давления ПД100И предназначен для насосных станций, водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов в котельных и для других основных производств, где требуется точность и стабильность характеристик. А также используется для измерения агрессивных сред.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к материалам датчика - подробнее в таблице .
Отличительные особенности
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
- Устойчивость к гидроударам.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 4,0 МПа.
- Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+125 °С.
- Класс точности – 0,25 %; 0,5 %; 1,5 %.
- Межповерочный интервал – 5 лет / 4 года.
| Наименование | Значение |
|---|---|
| Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
| Основная приведенная погрешность | 0,25; 0,5 %; 1,5% ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+125 °С |
| Напряжение питания | 12…40 В постоянного тока, номинальное 24 В |
| Сопротивление нагрузки | 0…1,4 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,18 кг / 0,3 кг |
| Штуцер для подключения давления | M20 × 1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852) |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 92 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Условия эксплуатации
Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.
Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.
