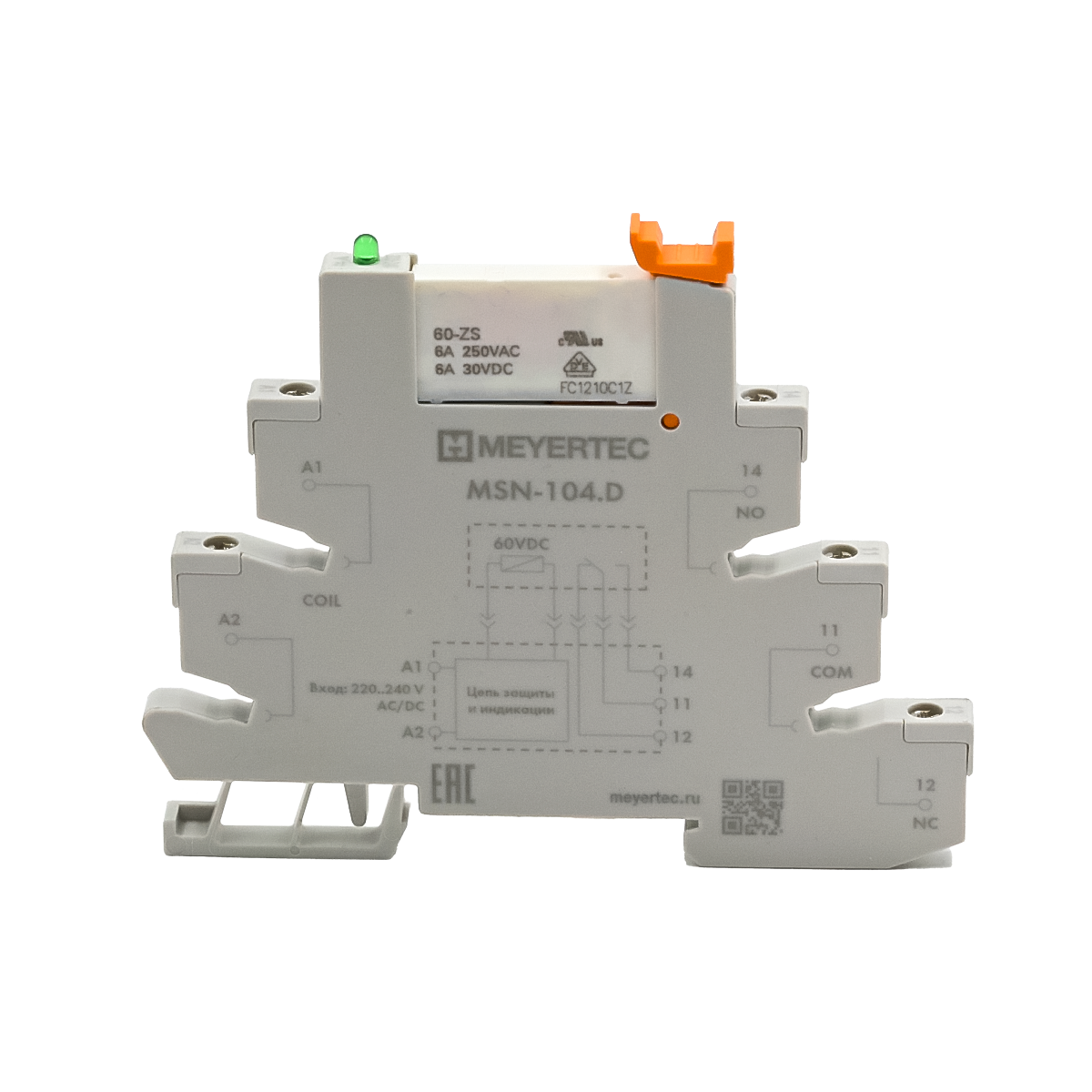

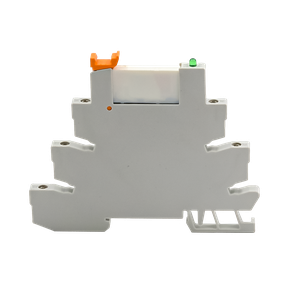

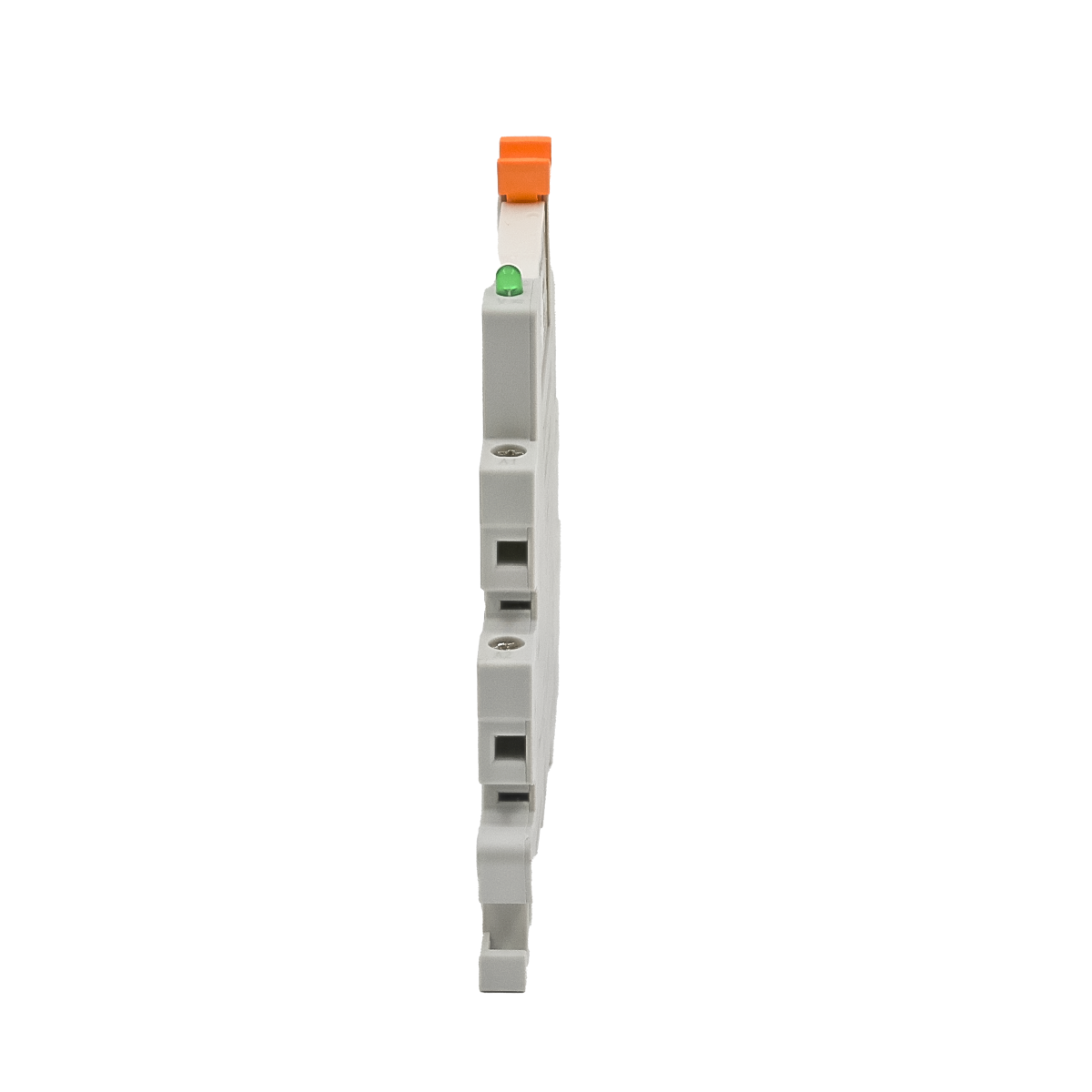

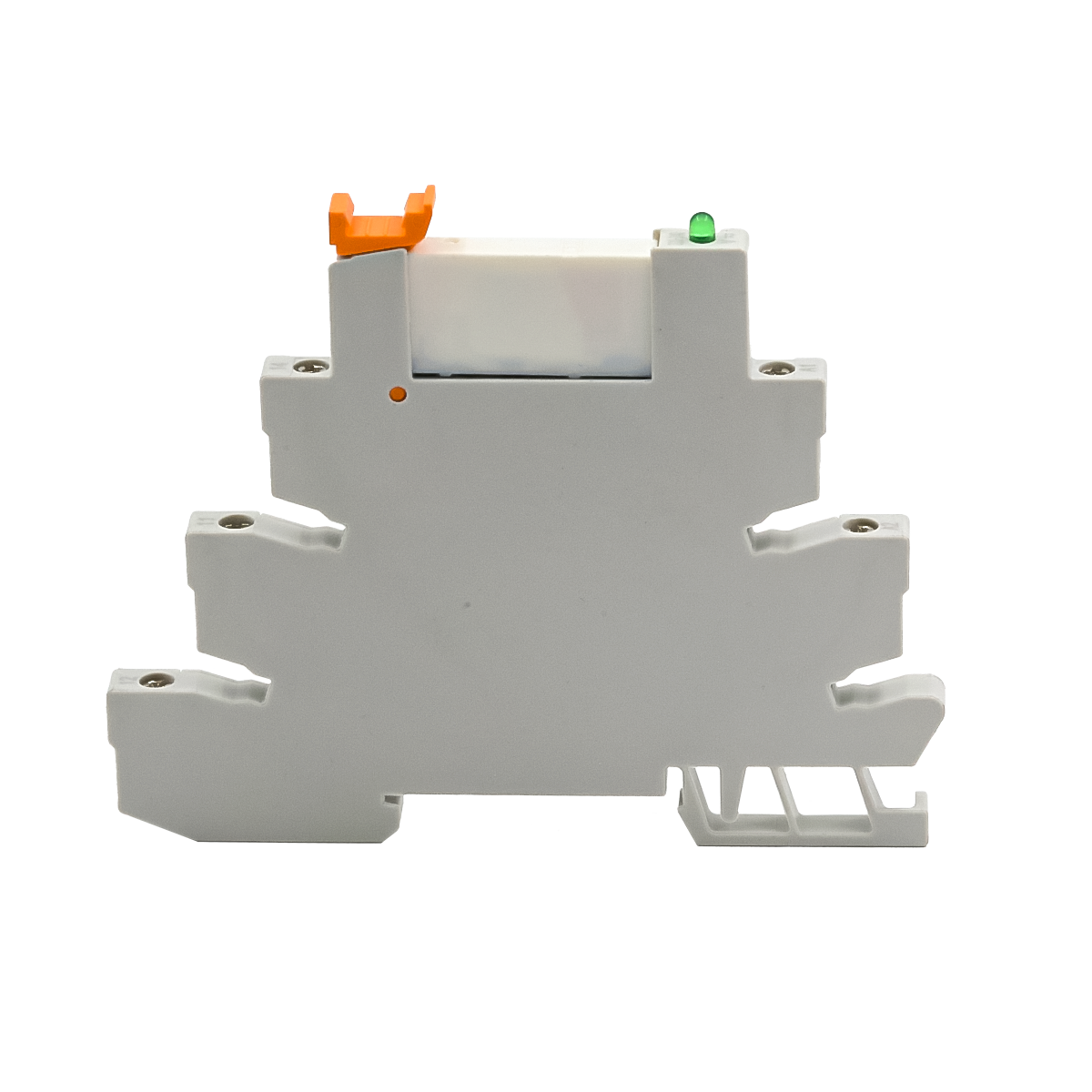

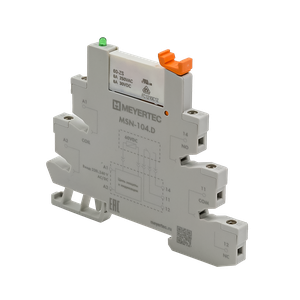

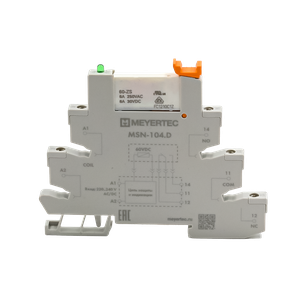

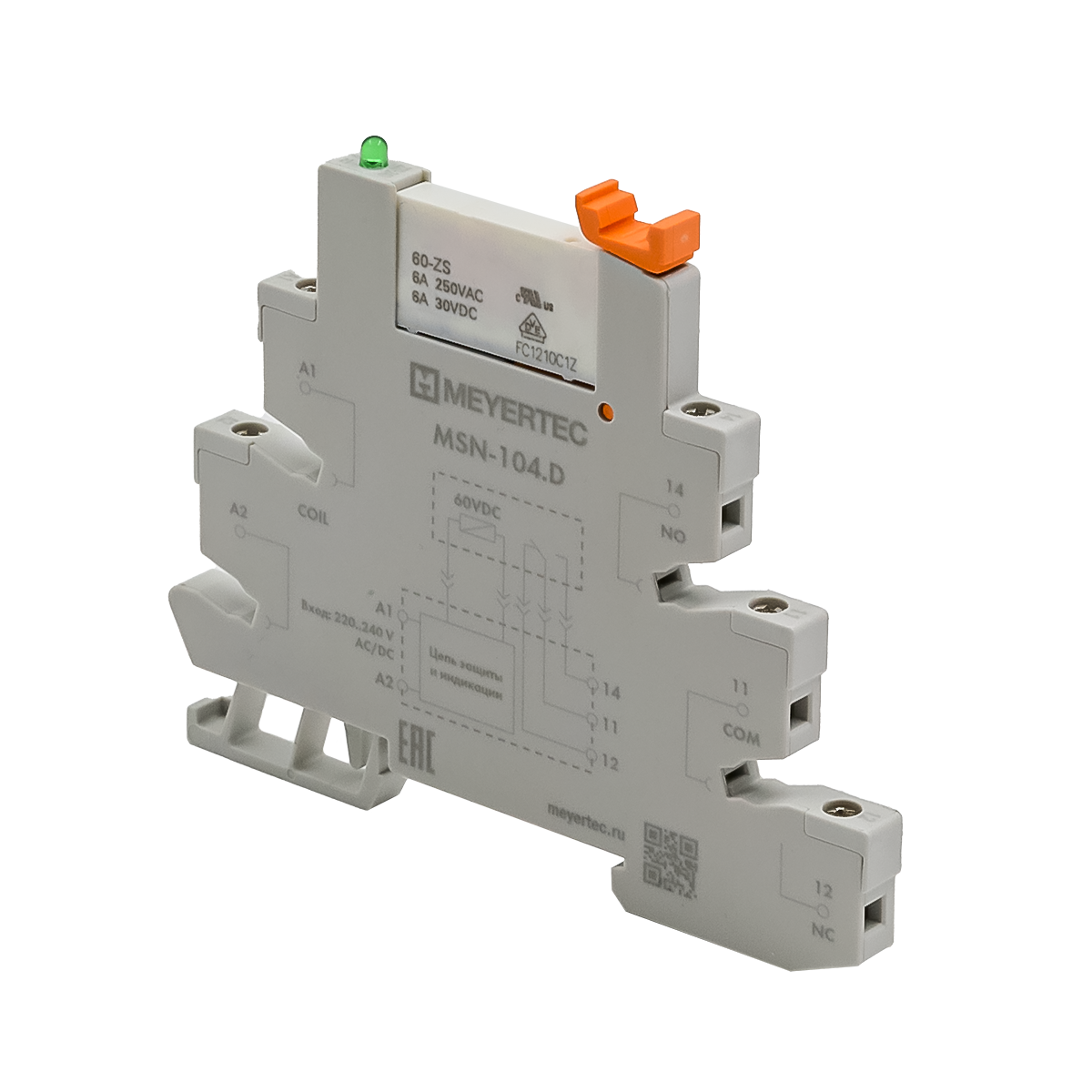

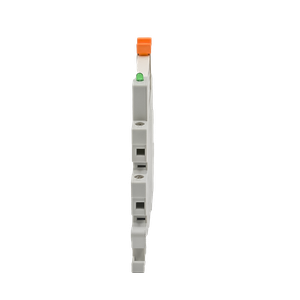

Модуль реле 1-конт, 60VDC, ток 6А и колодка
813,74 ₽
Описание
Изделия предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Реле используют в качестве развязывающего (согласующего) элемента между управляющим устройством и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
У промежуточного реле два назначения: множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.
Преимущества
- Компактные размеры реле и колодки (6,2 мм) позволяют экономить монтажное пространство в шкафу.
- Взаимозаменяемость с аналогичными реле других производителей.
- Простой монтаж на DIN-рейку.
- Светодиодный индикатор состояния.
| Характеристика | Значение |
|---|---|
| Время включения (при U ном ) | 7 мс |
| Время выключения (при U ном ) | 15 мс |
| Диапазон рабочих температур | -40…+70 °С |
| Относительная влажность | 5…85 %, без конденсата |
| Габаритный размер | 77×91×6,2 мм |
| Масса | не более 60 г |
| Электрические характеристики контактов | Значение |
|---|---|
| Коммутируемый ток | 6 А при ~ 250 VAC |
| Рабочее напряжение при переменном/постоянном токе | 0,8…1,25 питающего напряжения |
| Материал контакта | Серебряный сплав (AgNi) |
| Электрический ресурс | 3×10 4 |
| Механический ресурс (при 300 вкл./мин) | 10×10 6 |
| Электрическая прочность изоляции между группами контактов | 1000 VAC в течение 1 мин. |
| Электрические характеристики катушки | Значение |
|---|---|
| Номинальное напряжение питания Uном | 60 VDC |
| Мощность | 0,24 Вт |
| Электрическая прочность изоляции между контактами и катушкой | 4000 VAC в течение 1 мин. |
Руководство по эксплуатации
| Руководство эксплуатации промежуточного реле MSN-104.D | Скачать |
Чертежи и 3D модели
| 3D-модель промежуточного реле MSN | Скачать |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,06 г.
- Кратность товара
- 20
- Габаритные размеры
- 0,096/0,006/0,079 мм.
