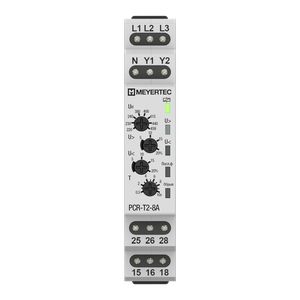

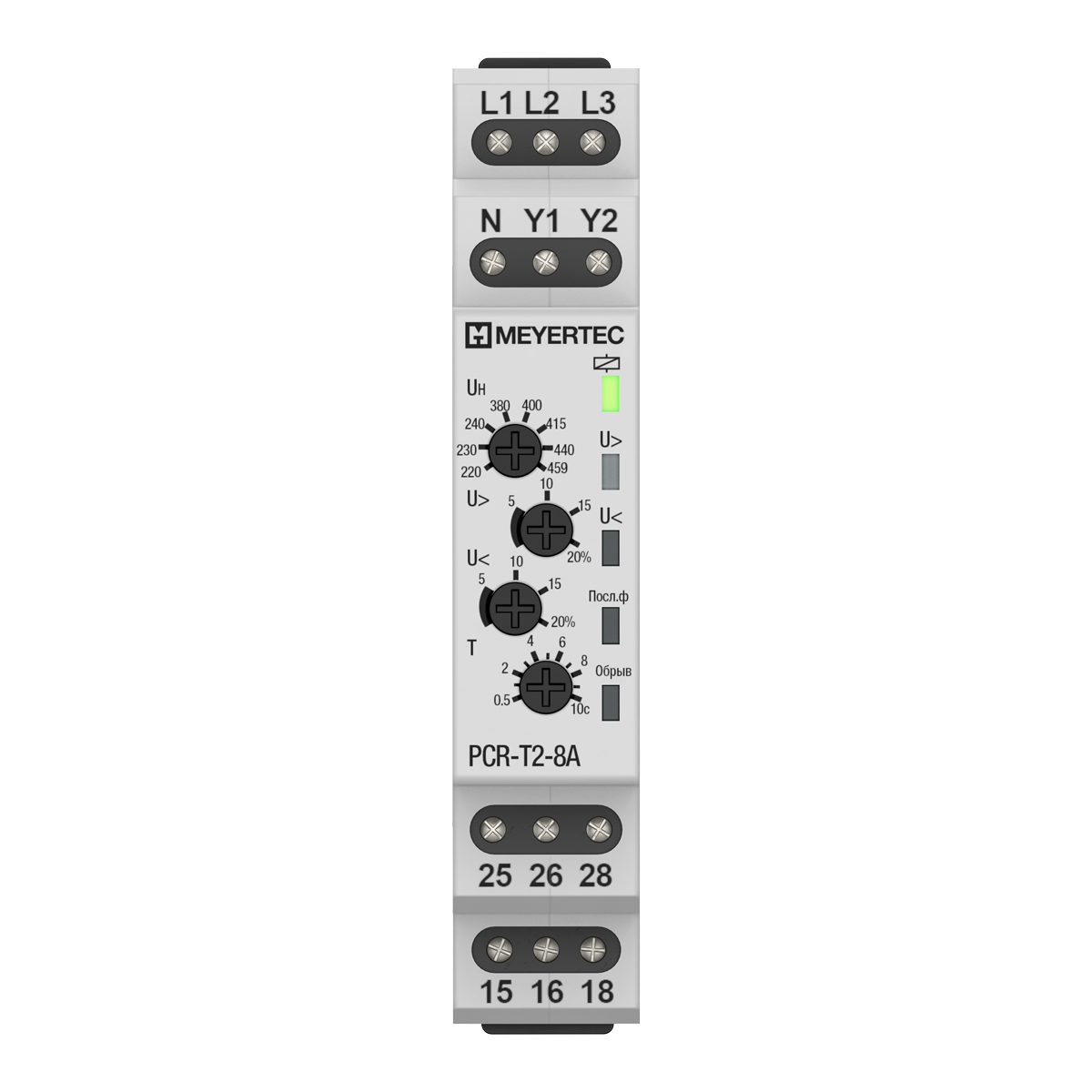

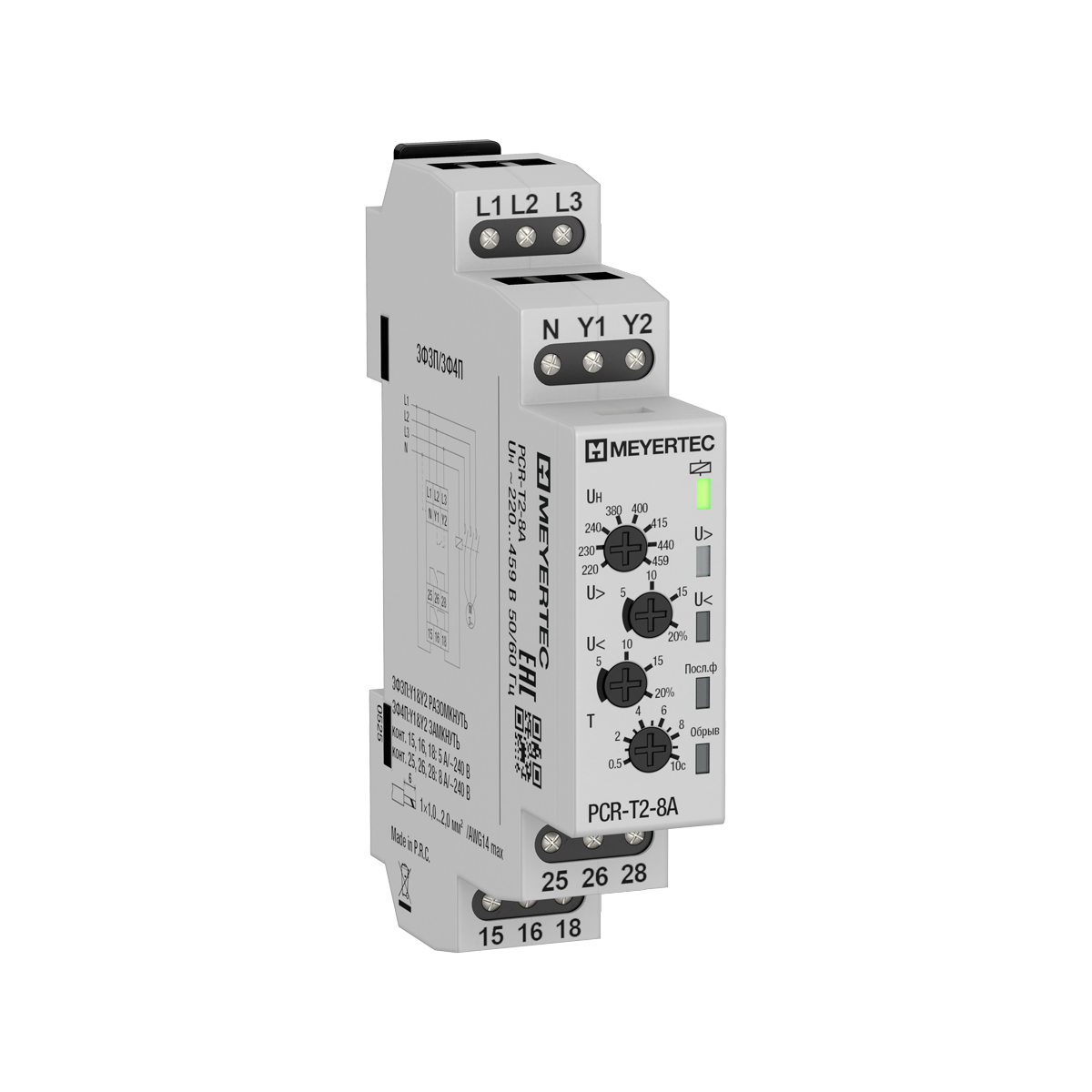

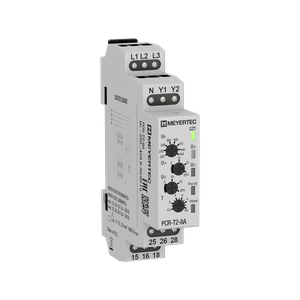

Модульное реле контроля фаз, 2хSPDT, 8A, 220...459V
Описание
Модульное реле контроля фаз MEYERTEC PCR предназначено для надёжного контроля параметров трёхфазной сети до 1000 В.
Устройство отслеживает обрыв, перекос и чередование фаз, наличие нейтрали, а также уровни перенапряжения и провала напряжения с заданной выдержкой времени срабатывания. При выявлении отклонений реле автоматически отключает нагрузку, предотвращая повреждение оборудования.
Применяется для защиты трехфазных электродвигателей и другого промышленного электрооборудования, снижает риски аварий и сокращает расходы на ремонт.
Преимущества
- Универсальное подключение - одна модель реле подходит для 3- и 4-проводных сетей, упрощая подбор и монтаж.
- Отдельная индикация аварий - каждый тип аварии отображается отдельным светодиодом с переменным свечением — для быстрой диагностики.
- Выдержка времени срабатывания - защищает от кратковременных помех и ложных срабатываний за счёт заданной задержки.
- Контроль обрыва нейтрали - обеспечивает дополнительную защиту при обрыве нулевого проводника.
- Компактный корпус - экономит место в шкафу управления — удобно для модернизации и нового монтажа.
Питание
| PCR-T2-8A | |
|---|---|
| Количество (тип) контактных групп реле | 2 (SPDT) |
| Нагрузочная способность выходных контактов реле | 8 А / ~240 В |
| Номинальные значения линейных напряжений трехфазной сети (Uн)* | 220, 230, 240, 380, 400, 415, 440, 459 В |
| Диапазон фазных напряжений | 127...254 В |
| Частота питающей сети | 47...63 Гц |
| Потребляемая мощность, не более | 3 Вт |
* Значение задается с помощью элемента управления на передней панели реле
Защита
| Диапазон установки порога включения защиты по перенапряжению (U>)* | 5...20 % Uн |
| Диапазон установки порога включения защиты по пониженному напряжению (U<)* | 5...20 % Uн |
| Пороговое значение срабатывания защиты по перекосу фаз | 10 % |
| Гистерезис | 10 В |
| Время включения после подачи питания, не более | 3 с |
| Время задержки включения защиты (Tвкл) по перенапряжению* | 0,5...10 с |
| Время задержки включения защиты (Tвкл) по пониженному напряжению* | 0,5...10 с |
| Время задержки включения защиты (Tвкл) по перекосу фаз* | 0,5...10 с |
| Время задержки включения защиты (Tвкл) при обрыве фазы или нейтрали и неверной последовательности подключения фаз, не более | 0,5 с |
| Время задержки выключения защиты (Твыкл), не более | 3 с |
| Погрешность установки пороговых значений, не более | ±10 % от диапазона установки |
| Ошибка повторяемости, не более | 2 % |
* Значение задается с помощью элемента управления на передней панели реле
Безопасность и ЭМС
| Категория перенапряжения по ГОСТ IEC 61204-7 | III |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 |
| Электрическая прочность изоляции между цепями питания и контактами реле | 2000 В |
Условия эксплуатации
| Рабочий диапазон температур окружающей среды | –20...+55 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Общие сведения
| Срок эксплуатации | 10 лет |
| Срок гарантийного обслуживания | 2 года |
| Механический ресурс, не менее | 1×10 7 циклов |
| Электрический ресурс, не менее | 1×10 5 циклов |
| Максимальное сечение проводов, подключаемых к клеммам групп контактов SPDT | 2,0 мм 2 / 14 AWG |
| Максимальное сечение проводов, подключаемых к клеммам L1, L2, L3, N, Y1, Y2 | 2,5 мм 2 |
| Способ монтажа | DIN-рейка, 35 мм |
| Масса, не более | 75 г |
Сертификаты и декларации
| Сертификат соответствия на реле контроля фаз | Скачать |
Паспорта и руководства
| Руководство по эксплуатации реле контроля фаз | Скачать |
Чертежи и 3D модели
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,1 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,095/0,075/0,04 мм.
