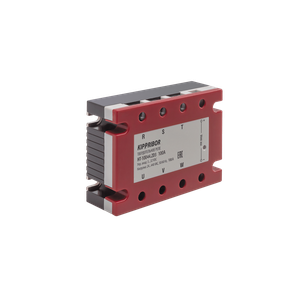

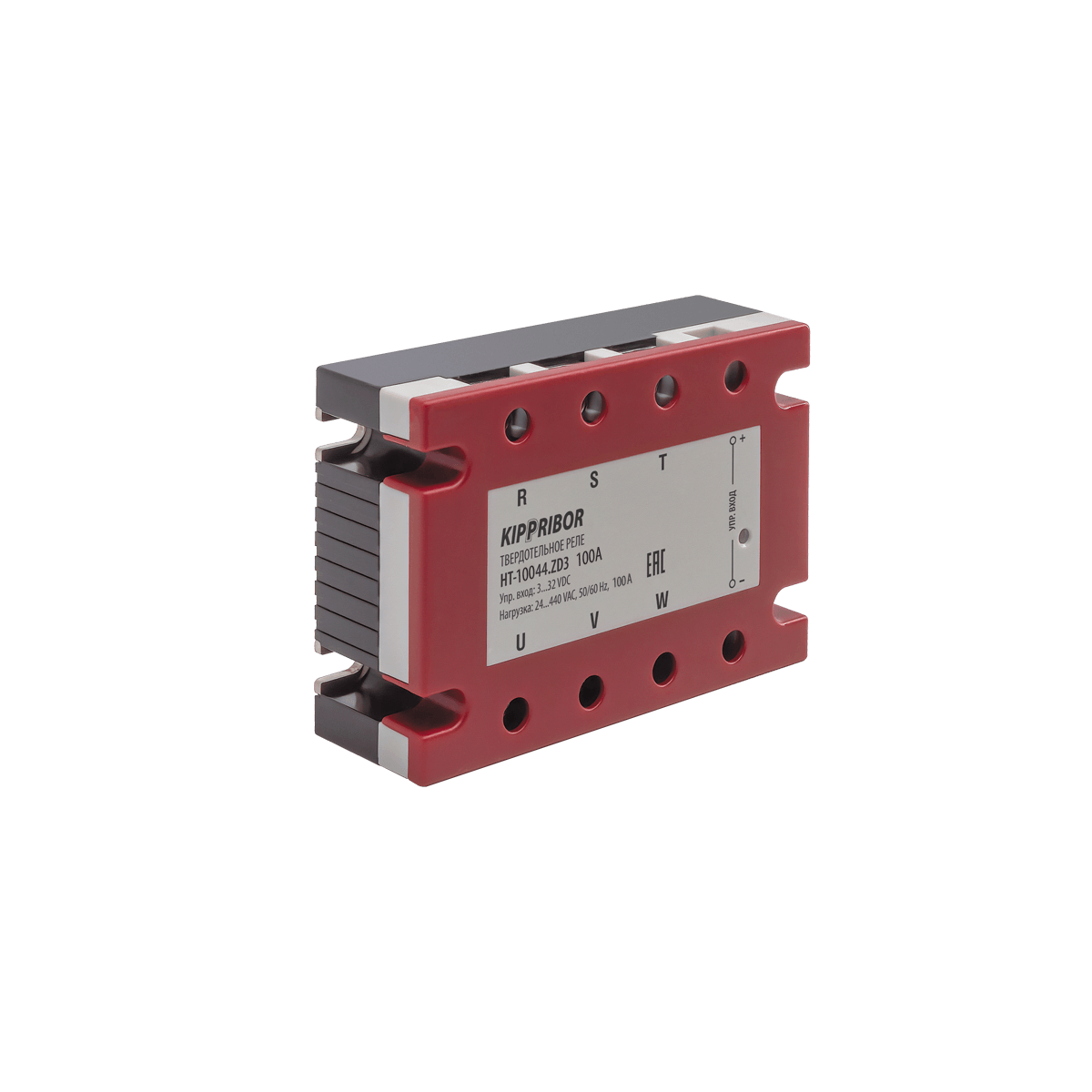

Модификация HT-10044.ZD3 [M02], реле твердотельное 3-ф, тип HT, 100 А
Описание
Твердотельные реле HT используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Портрет изделия:
- Максимальный ток 100 А
- Рекомендуемый предельный ток: резистивная нагрузка 75 А
- Вид коммутации: переход через 0
- Встроенная RC-цепочка
- Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР*
* – другие аналогичные ТТР, известные в России, оснащены, как правило, всего двумя силовыми ключами, а третья фаза у них сквозная (входная и выходная клемма соединена перемычкой). Такие реле не допускают коммутацию трехфазной нагрузки по схеме «Звезда с нейтралью».
| Параметр | Значение |
|---|---|
| Коммутируемое напряжение | 24…440 VDC |
| Управляющий сигнал | Дискретный сигнал напряжения 3...32 VDC |
| Максимальное пиковое напряжение | 9 класс (900 VAC) |
| Потребляемый ток вцепи управления | 6…35 мА |
| Падение напряжения нареле в коммутируемой цепи | ≤1,6 VAC (по каждой фазе) |
| Ток утечки вкоммутируемой цепи | ≤10 мА (по каждой фазе) |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Подробнее о технических характеристиках ТТР HT-1044.ZD3 [M02] можно узнать по ссылке
Инструкции и руководства:
| Руководство по эксплуатации | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
| 3D модель | Скачать (pdf) Скачать (step) |
| Габаритный чертеж | Скачать |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,525 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,115/0,082/0,043 мм.
