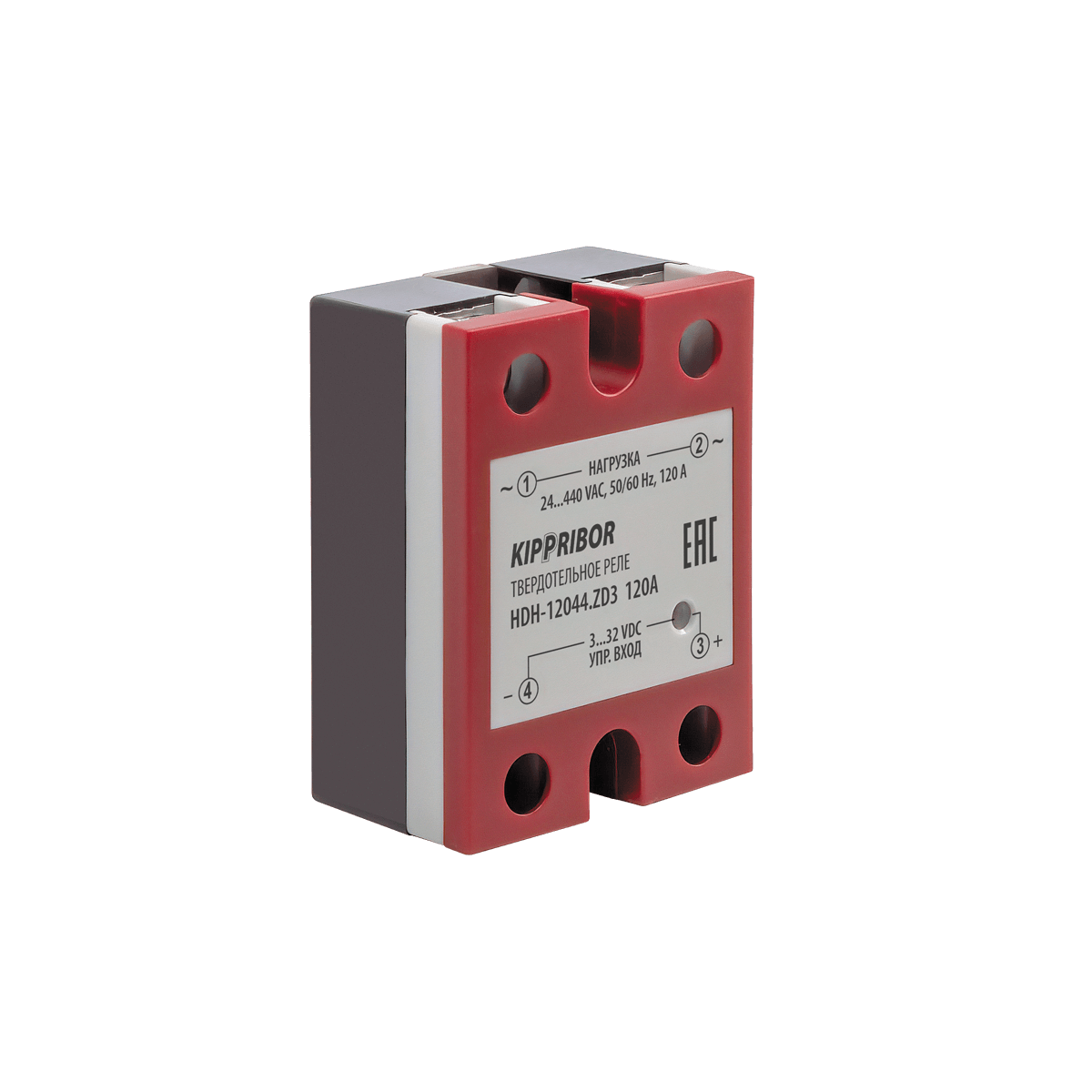

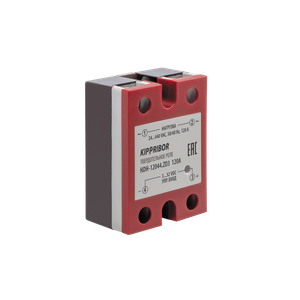

Модификация HDH-12044.ZD3 [M02], реле твердотельное 1-ф, тип HDH, 120 А

Артикул производителя: 101154
Код товара: kippribor_168437_101154
Заказной товар
Обновлен: 23 июня 21:08

3 690,50 ₽

Описание

Твердотельные реле HDH разработаны специально для коммутации мощных нагрузок с большими токами. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Портрет изделия:

Максимальный ток 120 А
Рекомендуемый предельный ток: резистивная нагрузка 90 А, индуктивная нагрузка 12 А
Стандартный типоразмер корпуса
Вид коммутации: переход через 0
Встроенная RC-цепочка
Силовые ключи - тиристоры SCR-типа*

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Параметр	Значение
Коммутируемое напряжение	24…440 VDC
Управляющий сигнал	Дискретный сигнал напряжения 3...32 VDC
Максимальное пиковое напряжение	9 класс (900 VAC)
Потребляемый ток вцепи управления	6…25 мА
Падение напряжения нареле в коммутируемой цепи	≤1,6 VAC
Ток утечки вкоммутируемой цепи	≤10 мА
Время переключения реле	≤10 мс (при частоте 50 Гц)

Подробнее о технических характеристиках ТТР HDH-6044.ZD3 [M02] можно узнать по ссылке

Инструкции и руководства:

Руководство по эксплуатации

Скачать

Сертификаты и декларации:

Сертификат соответствия

Скачать

Чертежи и 3D модели:

3D модель	Скачать (pdf) Скачать (step)
Габаритный чертеж	Скачать

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации Сертификат соответствия 3D модель Габаритный чертеж

Характеристики

Вес: 0,139 г.
Кратность товара: 1
Габаритные размеры: 0,065/0,047/0,03 мм.
