KIPPRIBOR Заказной

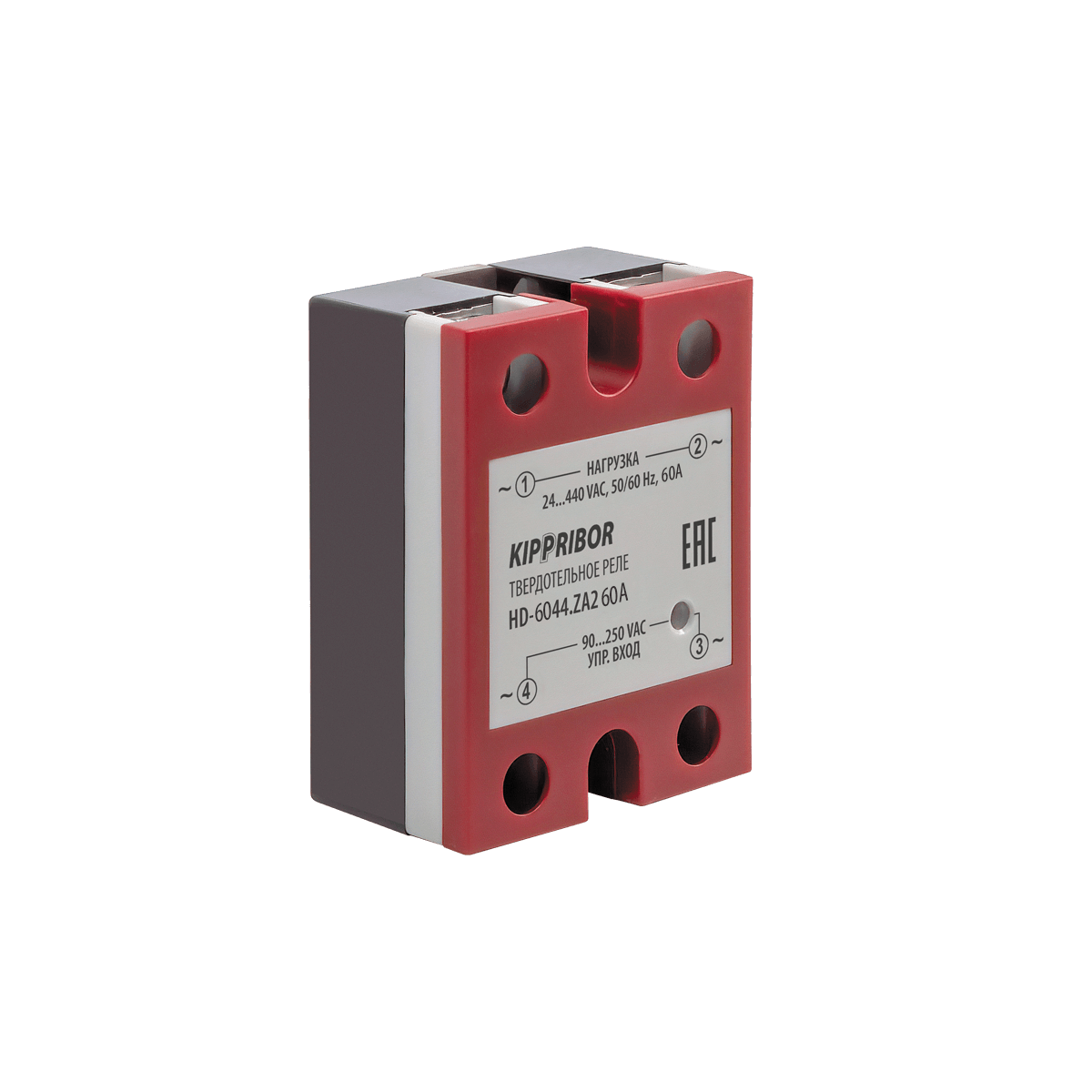

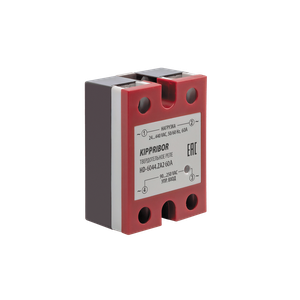

Модификация HD-6044.ZA2 [M02], реле твердотельное 1-ф, тип HD, 60 А

Артикул производителя: 101136
Код товара: kippribor_168433_101136
Заказной товар
Обновлен: 23 июня 21:08

2 293,60 ₽

Описание

Твердотельные реле HD являются универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Портрет изделия:

Максимальный ток 60 А
Рекомендуемый предельный ток: резистивная нагрузка 45 А, индуктивная нагрузка 6 А
Стандартный тип корпуса
Вид коммутации: переход через 0
Встроенная RC-цепочка
Тип выходных силовых элементов: симисторы (TRIAC)

Параметр	Значение
Коммутируемое напряжение	44…440 VAC
Управляющий сигнал	Дискретный сигнал напряжения 90...250 VAC
Максимальное пиковое напряжение	9 класс (900 VAC)
Потребляемый ток вцепи управления	5…30 мА
Падение напряжения нареле в коммутируемой цепи	≤1,6 VAC
Ток утечки вкоммутируемой цепи	≤10 мА
Время переключения реле	≤10 мс (при частоте 50 Гц)

Подробнее о технических характеристиках ТТР HD-1044.ZD3 [M02] можно узнать по ссылке

Инструкции и руководства:

Руководство по эксплуатации

Скачать

Сертификаты и декларации:

Сертификат соответствия

Скачать

Чертежи и 3D модели:

3D модель	Скачать (pdf) Скачать (step)
Габаритный чертеж	Скачать

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации Сертификат соответствия 3D модель Габаритный чертеж

Характеристики

Вес: 0,139 г.
Кратность товара: 1
Габаритные размеры: 0,065/0,047/0,03 мм.
