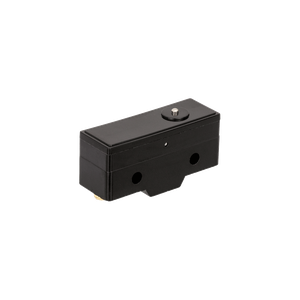

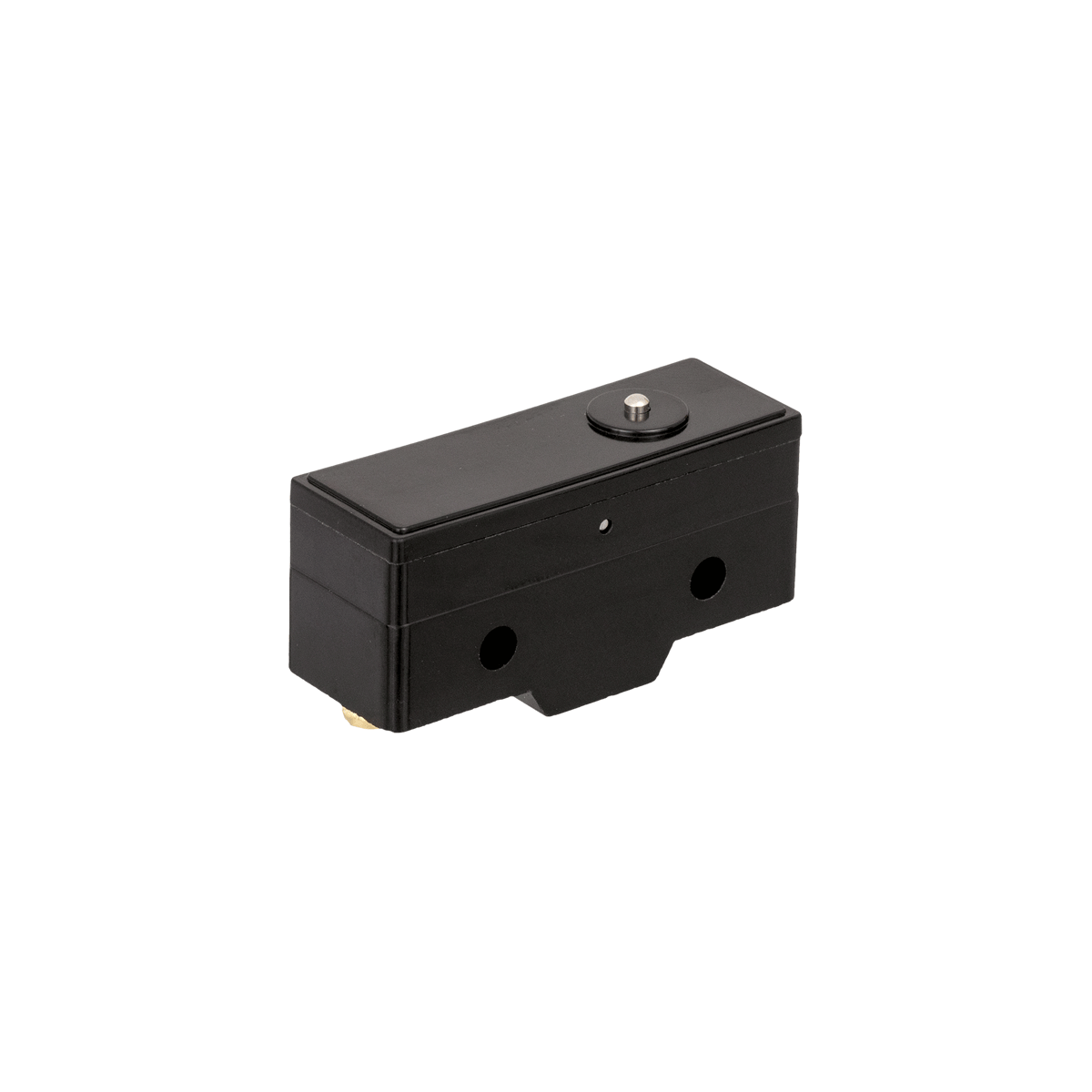

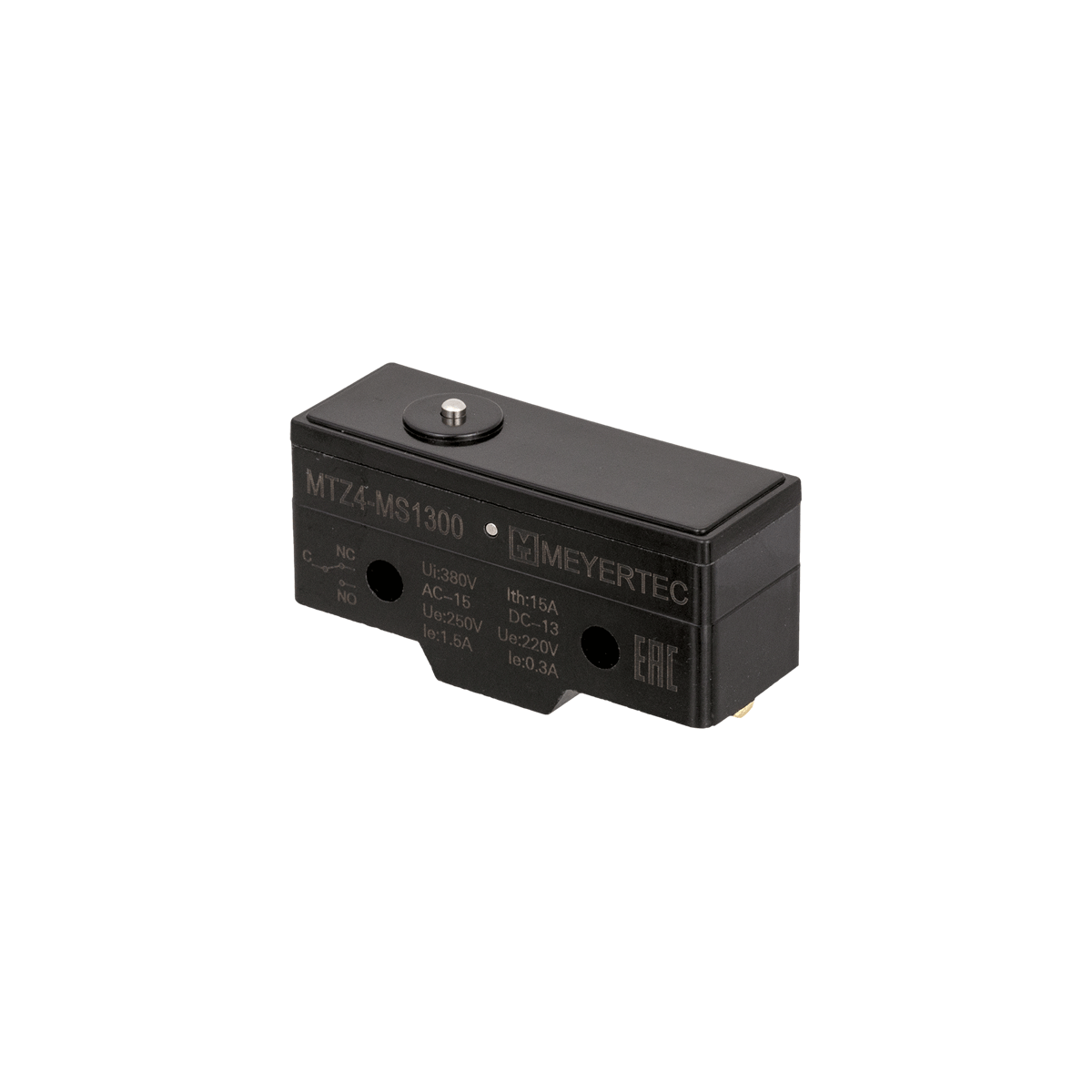

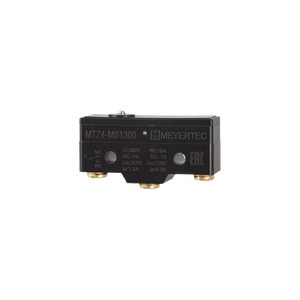

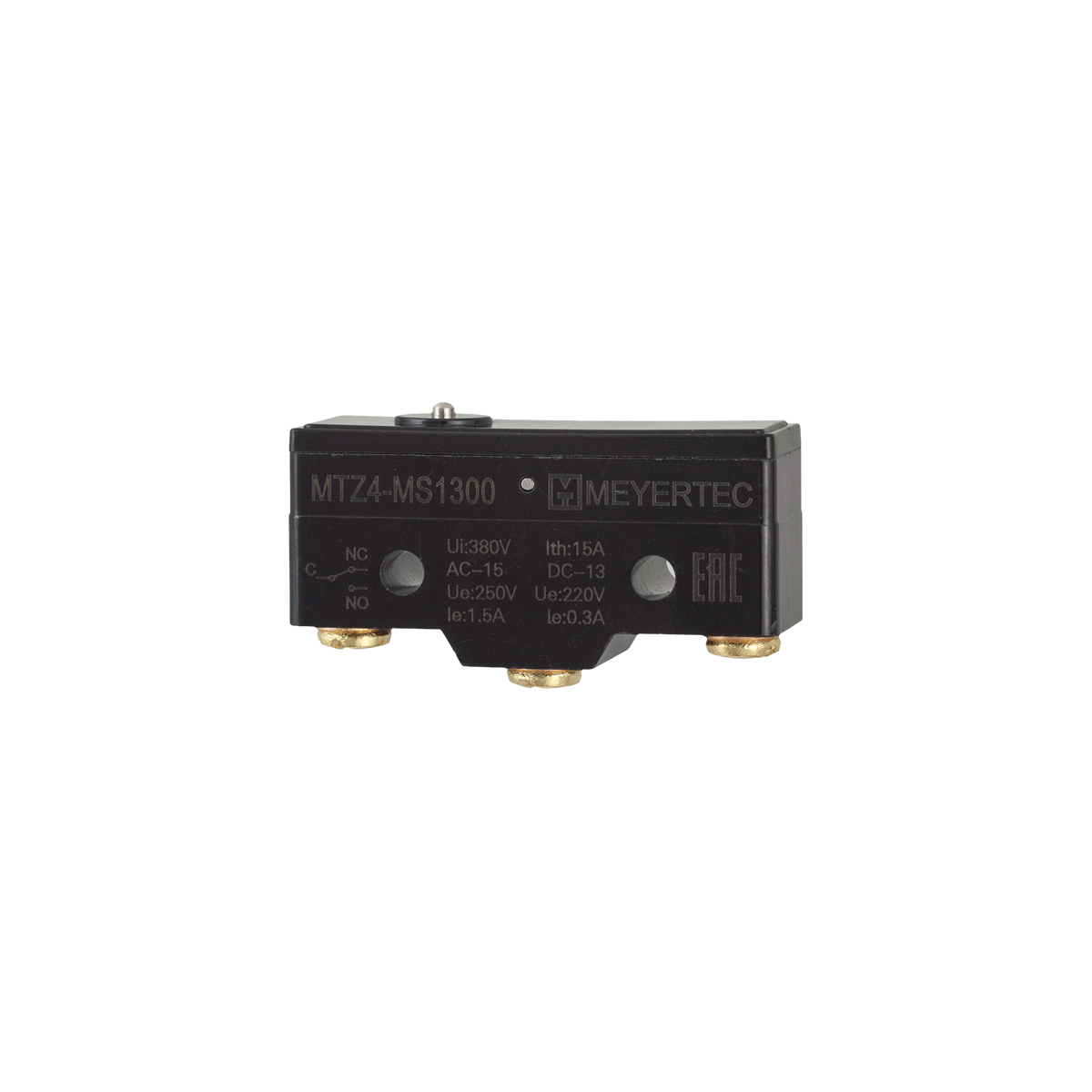

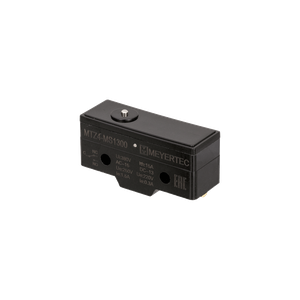

Мини-выключатель концевой, IP40, кнопка нажимная

Артикул производителя: 150775
Код товара: meyertec_167943_150775
Продается штучно, 378 ед. в наличии
Обновлен: 28 сентября 19:59

285,48 ₽

Описание

Мини-выключатели серии MTZ4-MS в пластиковом корпусе оптимальны для применения в электромеханических установках с ограниченным монтажным пространством. Это компактные, универсальные и экономичные решения для устройств, где важны малые габариты и надежность, но не предъявляются повышенные требования к степени защиты (полупромышленная и бытовая техника, медицинское и лабораторное оборудование, робототехника и мехатроника, механические станки и конвейерные ленты).

Преимущества

Высокий коммутационный ресурс (20 млн. циклов)
Высокая частота срабатывания (240 п/мин)
Компактный размер
Перекидной контакт, 1 NO/NC
Коммутируемый ток до 15А

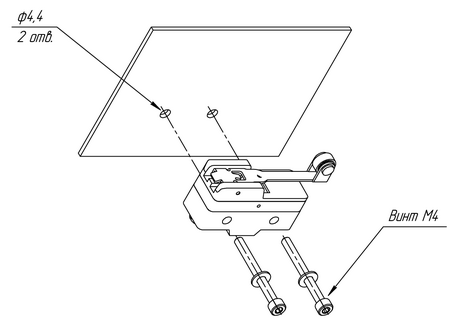

Винты для монтажа входят в комплект поставки

Параметр	Значение
Скорость срабатывания	0,01 – 1 м/сек
Частота срабатывания: - механическая - электрическая	240 п/мин 20 п/мин

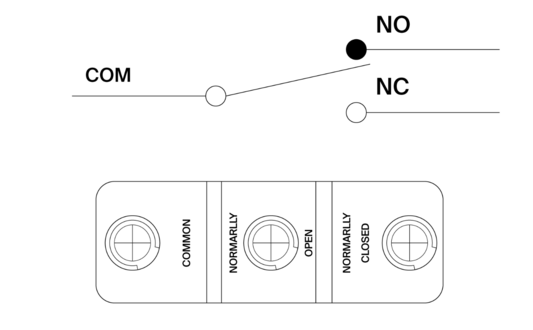

Контактная группа (тип)	перекидной, 1 NO/NC
Сопротивление контактов, не менее	15мОм
Диэлектрическая прочность (при постоянном напряжении) в течение минуты, не менее	1000 В (контакт-контакт) 2500 В (контакт-корпус)
Износоустойчивость: - механическая, не более - электрическая, более	20 млн циклов 500 тыс. циклов
Вибростойкость	10…55 Гц, амплитуда 1,5 мм
Ударопрочность	30g, в течении 18 мс
Ток термической стойкости (Ith)	15 А
Степень защиты: - корпус - клеммы	IP40 IP00
Материал корпуса	пластик (бакелит)
Масса	25…60 г
Рабочая температура	-25…+80°C

Электрические характеристики

Un	Резистивно-емкостная нагрузка				Индуктивная нагрузка
	R (резистор)		RC (сигнальная лампа)		L (катушка)		RL (ЭД)
	NC	NO	NC	NO	NC	NO	NC	NO
125 VAC	15A		3A	1,5A	15A		5A	2,5A
250 VAC	15А		2,5А	1,25А	15А		3А	1,5А
500 VAC	3А		1,5А	0,75А	2,5А		1,5А	0,75А
8 VDC	15A		3A	1,5A	15А		5A	2,5A
15 VDC	15А		3A	1,5A	10А		5A	2,5A
30 VDC	6А		3A	1,5A	5А		5A	2,5A
125 VDC	0,4А		0,4А	0,4А	0,05A		0,05A	0,05A
250 VDC	0,2А		0,2А	0,2А	0,03A		0,03A	0,03A
