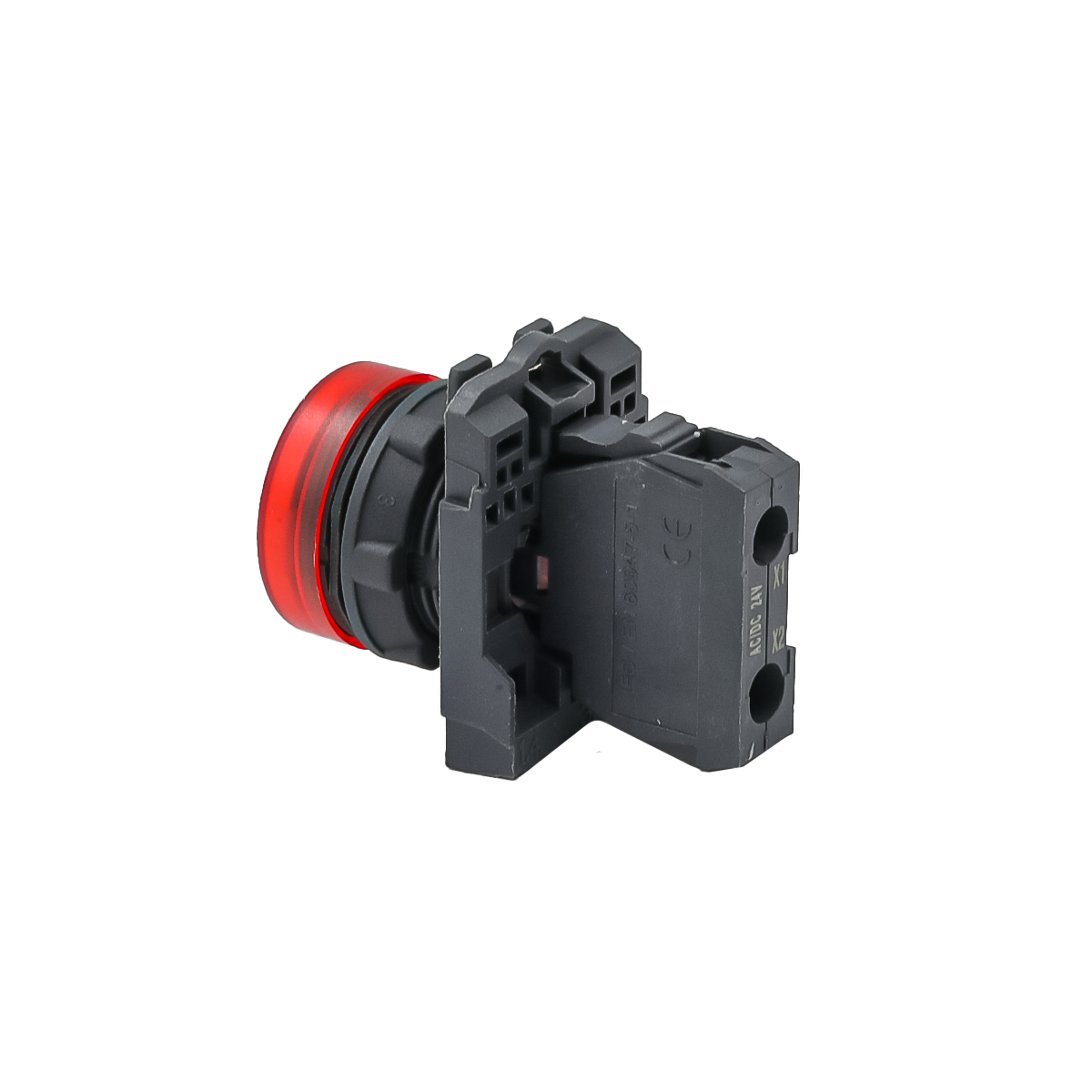

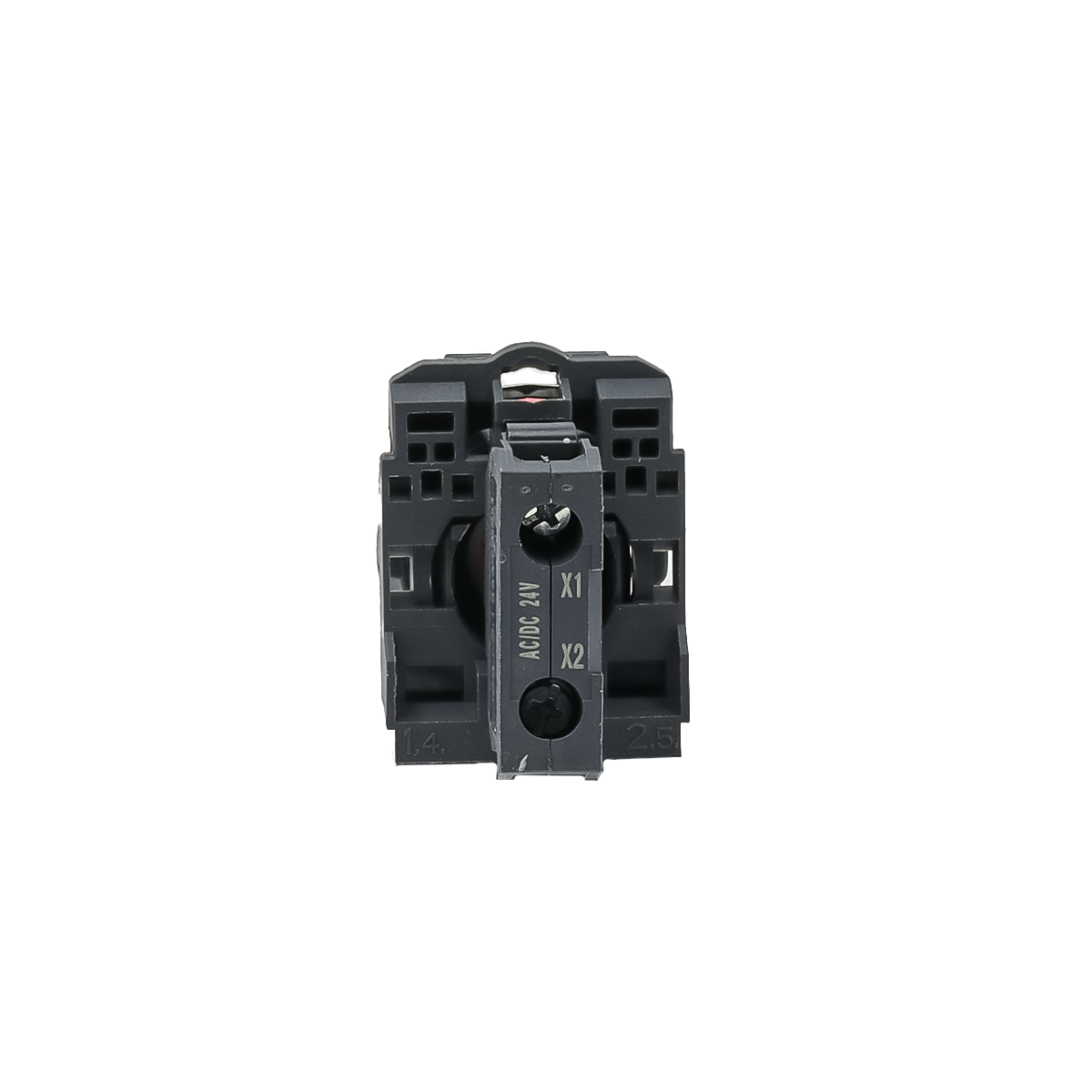

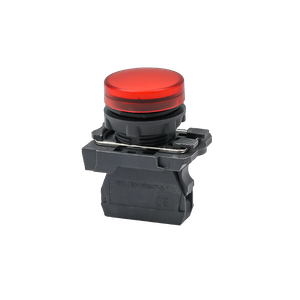

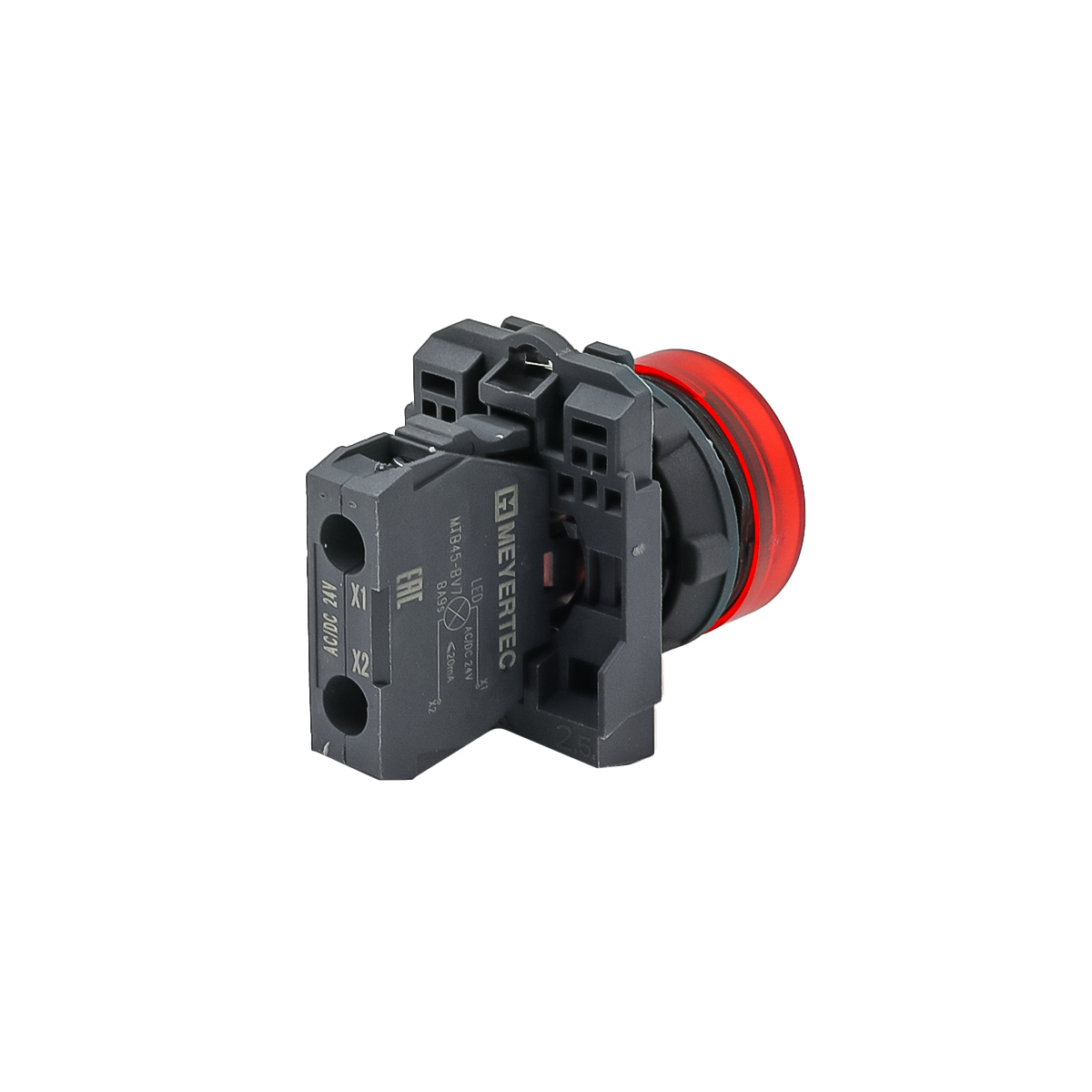

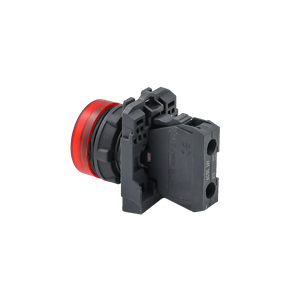

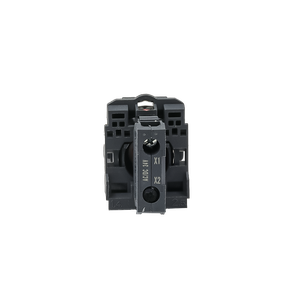

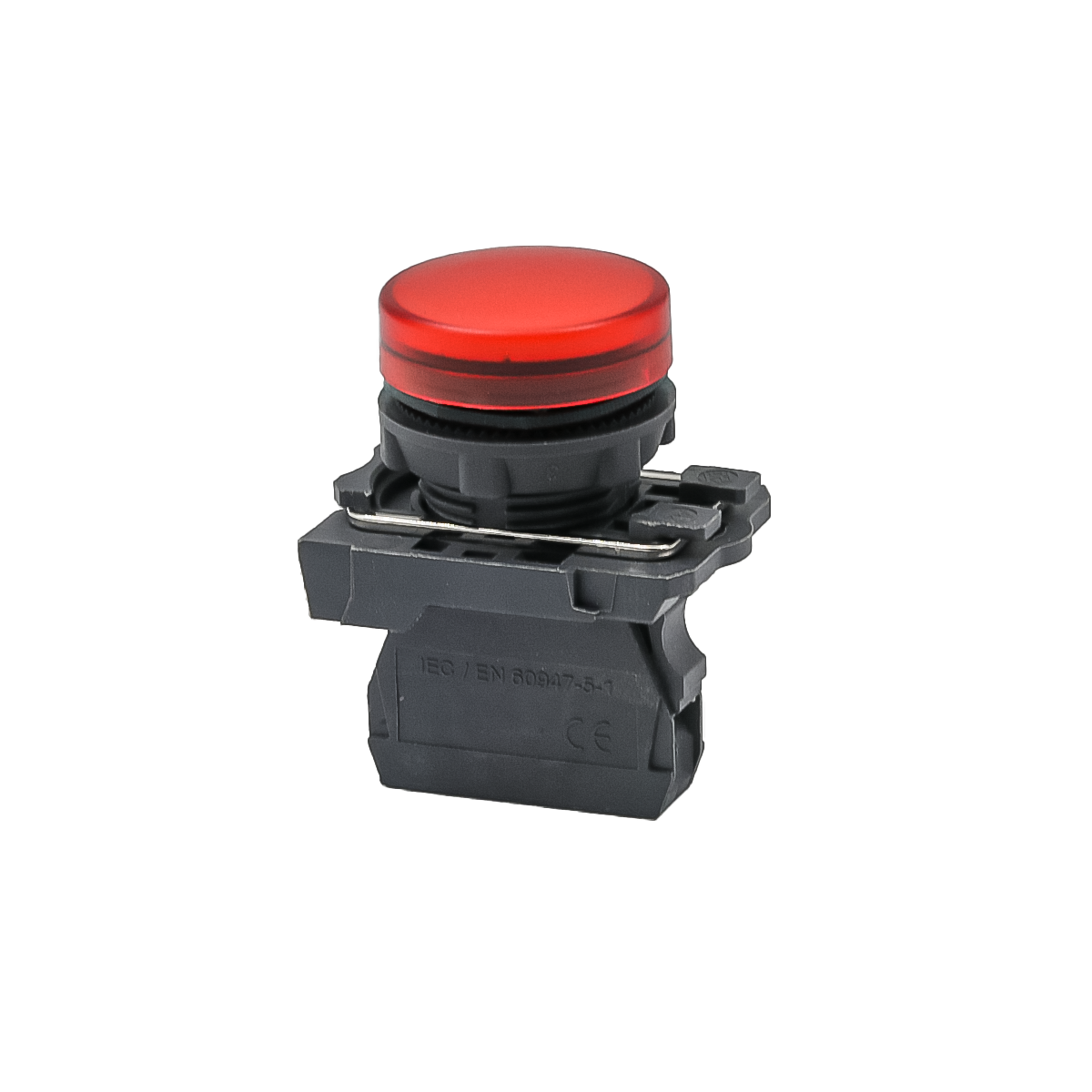

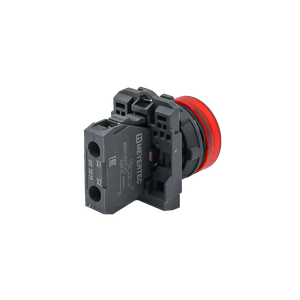

Лампа сигнальная красная, 24V AС/DC, IP65, пластик
618,54 ₽
Описание
Лампа сигнальная светодиодная MTB5-AV741 (в сборе) применяется в шкафах управления и автоматики для сигнализации состояния технологических процессов и режимов работы оборудования. Лампы серии MTB5 выполнены в модульном пластиковом исполнении и предназначены для использования в сети постоянного или переменного тока с напряжением 220 В или 24 В.
Преимущества серии MTB5
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Компактный съемный LED-модуль.
- Система фиксации лампы выполнена одним металлическим зажимом, что обеспечивает простую и надежную установку.
- Высокая прочность, износостойкость, устойчивость рассеивателя лампы к температурным перепадам. Изготовлен из поликарбоната (PC).
- Срок службы LED-модуля более 40 000 часов.
- Наличие инструкции по установке в каждой индивидуальной упаковке.
Лампа сигнальная серии MTB5 имеет стандартный размер 22 мм и помогает решать разнообразные задачи: индикация текущего состояния электрической цепи, сигнализация включения оборудования / запуска рабочего процесса, аварийная сигнализация в промышленных электротехнических установках и шкафах управления.
| Наименование | Значение | ||
|---|---|---|---|
| Степень защиты: | IP65 | ||
| для модульных ламп MTB5 | |||
| Установочный диаметр | 22 мм | ||
| Номинальное напряжение изоляции Ui (В) | 690 В | ||
| Ток нагрева в атмосферном воздухе Ith (A) | 10 | ||
| Диапазон рабочих температур | –40…+55 °С | ||
| Температура хранения | –40…+70 °С | ||
| Относительная влажность воздуха, не более | 90 % | ||
| Яркость свечения | 100 кд/м 2 | ||
| Материал изготовления: | |||
| рассеиватель | Поликарбонат | ||
| головка | РВТ (полибутилентерефталат) | ||
| основание | РВТ (полибутилентерефталат) | ||
| механизм фиксации | Металл | ||
| контакты | Сплав серебра и никеля | ||
| корпус блок-контактов | РВТ (полибутилентерефталат) | ||
| Потребление тока | 20 мА | ||
| Предельные значения напряжения | 0,85 Ue ≤ U ≤ 1,1 Ue | ||
| Тип клемм | Винтовые | ||
| Типоразмер подключаемого провода | 0,5…2,5 мм 2 | ||
| Тип светодиода | Светодиод (LED) | ||
| Ном. напряжение | 24 В перем./пост. тока | ||
| 220 В перем./пост. тока | |||
| Срок службы оболочки лампочки | ≥ 30 000 часов | ||
| Цвет светодиода | белый, зеленый, красный, желтый, синий | ||
| Прочность электрической изоляции (время приложения напряжения) | 2,5 кВ | ||
| (1 мин) | |||
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) | ||
| Толщина стенки шкафа | 1...6 мм | ||
| Ремонтопригодность | Неремонтопригодны | ||
| Комплектация изделия | Изделие в сборе | ||
Категории нагрузок
| Параметр | Значение | |
|---|---|---|
| Категории применения | АС-15, DС-13 | |
| Средняя частота коммутаций | 3600 цикл/час | |
| Коэффициент загрузки | 0,5 | |
| Частота переменного тока | 50...60 Гц | |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (U e ), В | Номинальный рабочий ток АС- | Номинальный рабочий ток DС- | ||
|---|---|---|---|---|
| 15, А | 13, А | |||
| 125 | — | 0,55 | ||
| 240 | 3 | — | ||
| 250 | — | 0,27 | ||
| 380 | 2,5 | — | ||
Сертификаты и декларации
| Декларация о соответствии на зуммеры, светосигнальные лампы, цифровые индикаторы, двухцветные индикаторы | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для сигнальных устройств MT16, МТ22, МТВ2, MTB4, MTB5 | Скачать |
Чертежи и 3D модели
| Вес индивидуальной упаковки, гр. | 25,00 |
| Объем индивидуальной упаковки, м3 | 0,000075 |
| Количество в индивидуальной упаковке, шт | 1 |
| Количество в групповой упаковке, шт | 10 |
| Количество в транспортной упаковке, шт | 200 |
| EAN-13 Индивидуальный | 4610095727971 |
| EAN-13 Групповой | 4610095729043 |
| ITF-14 Транспортный | 14610095729040 |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Декларация о соответствии на зуммеры, светосигнальные лампы, цифровые индикаторы, двухцветные индикаторы
Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов
Скачать
Руководство по эксплуатации для сигнальных устройств MT16, МТ22, МТВ2, MTB4, MTB5
Скачать
2D модель MTB5-AV741
Скачать
3D модель MTB5-AV741
Скачать
Характеристики
- Кратность товара
- 1
