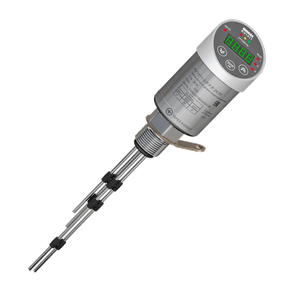

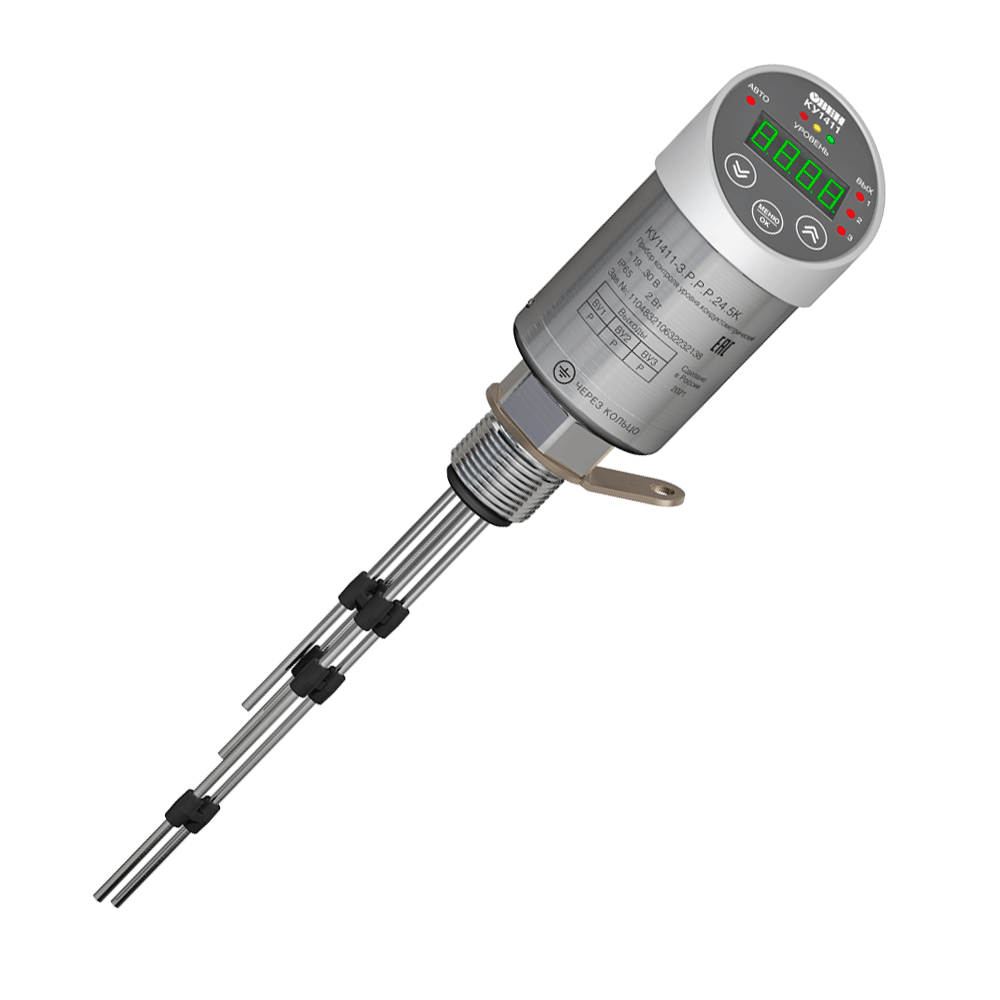

КУ1411 кондуктометрический контроллер уровня
Вариации не найдены
Описание
Контроллер ОВЕН КУ1411 обеспечивает контроль уровня токопроводящей жидкости в резервуаре. Прибор имеет встроенные алгоритмы работы и может управлять заполнением, осушением или поддержанием уровня в системах водоподготовки, пищевых производств, фармацевтики и т.д.
Прибор является кондуктометрическим датчиком, включает в себя регулятор для исполнительных механизмов и позволяет настраивать индикацию, может использоваться как светодиодный индикатор.
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Основной функционал
- 1-, 2- и 3-канальное исполнение.
- Встроенный кабельный вывод на 2, 5, 10 или 20 метров.
- Два варианта питания: =24 В или ~230 В.
- 3 выхода со следующими управляющими сигналами: токовый И, электромагнитное реле Р, управление твердотельным реле Т.
- Настраиваемая светодиодная индикация.
Преимущества
Универсальность
Специализированные алгоритмы подойдут для 70 % простейших алгоритмов наполнения, осушения или поддержания уровня жидкости в емкостях. Датчик работает со всеми токопроводящими жидкостями, несклонными к налипанию.
Экономичность
Прибор включает в себя датчик, регулятор, индикатор и кабельный вывод. Продукт «4 в 1».
Простота
Не требует программирования и создания документации. Настройка производится с лицевой панели прибора. Ввод в эксплуатацию в течение 30 минут.
Безопасность
Алгоритмом контроллера предусмотрено аварийное положение исполнительных механизмов в случае аварии.
Презентабельность
Лаконичный корпус, выполненный в лучших традициях европейских производителей.
Удобство монтажа
Поворотный корпус обеспечит доступ к параметрам обслуживающему персоналу и упростит установку контроллера. Специальный кабельный вывод исключает неправильность подключения устройства.
×
Содержимое модального окна...
| Наименование | Значение | |
|---|---|---|
| КУ1411-Х.Х.Х.Х.24.ХК | КУ1411-Х.Х.Х.Х.230.ХК | |
| Питание | ||
| Диапазон входного напряжения (номинальное) | 19…30 В (24 В) постоянного тока | 90…264 В (230 В) переменного тока |
| Потребляемая мощность, не более | 2 Вт | |
| Электрическая прочность изоляции относительно ВУ | 3000 В | |
| Вход | ||
| Тип датчика | Кондуктометрический | |
| Настраиваемые уровни чувствительности | 1, 10, 100, 500 кОм | |
| ВУ | ||
| Количество | Согласно модификации* | |
| Тип и характеристики | Согласно модификации (см. таблицу Характеристики ВУ) | |
| Электрическая прочность изоляции | 1500 В | |
| Общие | ||
| Температура контролируемой среды | -40…+55 °С | |
| Степень защиты (ГОСТ 14254) | IP65 | |
| Габаритные размеры** | (54 × 137 × 80) ± 1 мм | |
| Масса, не более | 0,5 кг | |
| Средний срок службы | 8 лет | |
* В настоящем руководстве по эксплуатации примеры представлены для модификации с тремя ВУ. ** Без учета подключаемых электродов.
Характеристики ВУ
| Тип | Характеристика | Значение |
|---|---|---|
| Управление твердотельным реле («Т») | Выходной ток, не более | 0,2 А |
| Выходное напряжение верхнего уровня | 4,5…5,2 В | |
| Электромагнитное реле («Р») | Номинальное коммутируемое напряжение | ⎓24 В/~230 В |
| Коммутируемый ток, не более | 1 А при переменном напряжении не более 250 В и cos(φ) = 1 или при постоянном напряжении не более 30 В | |
| Ресурс реле, не менее | 100 000 переключений | |
| Токовый выход 4...20 мА («И») | Тип выхода | Дискретный |
| Напряжение питания | 10…30 В | |
| Погрешность выходного тока | 0,5 % от диапазона | |
| Сопротивление нагрузки, не более | 50…1000 Ом | |
| Гальваническая изоляция, не менее | 1000 В |
Условия эксплуатации
Прибор предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -40 до +55 °С;
- верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
