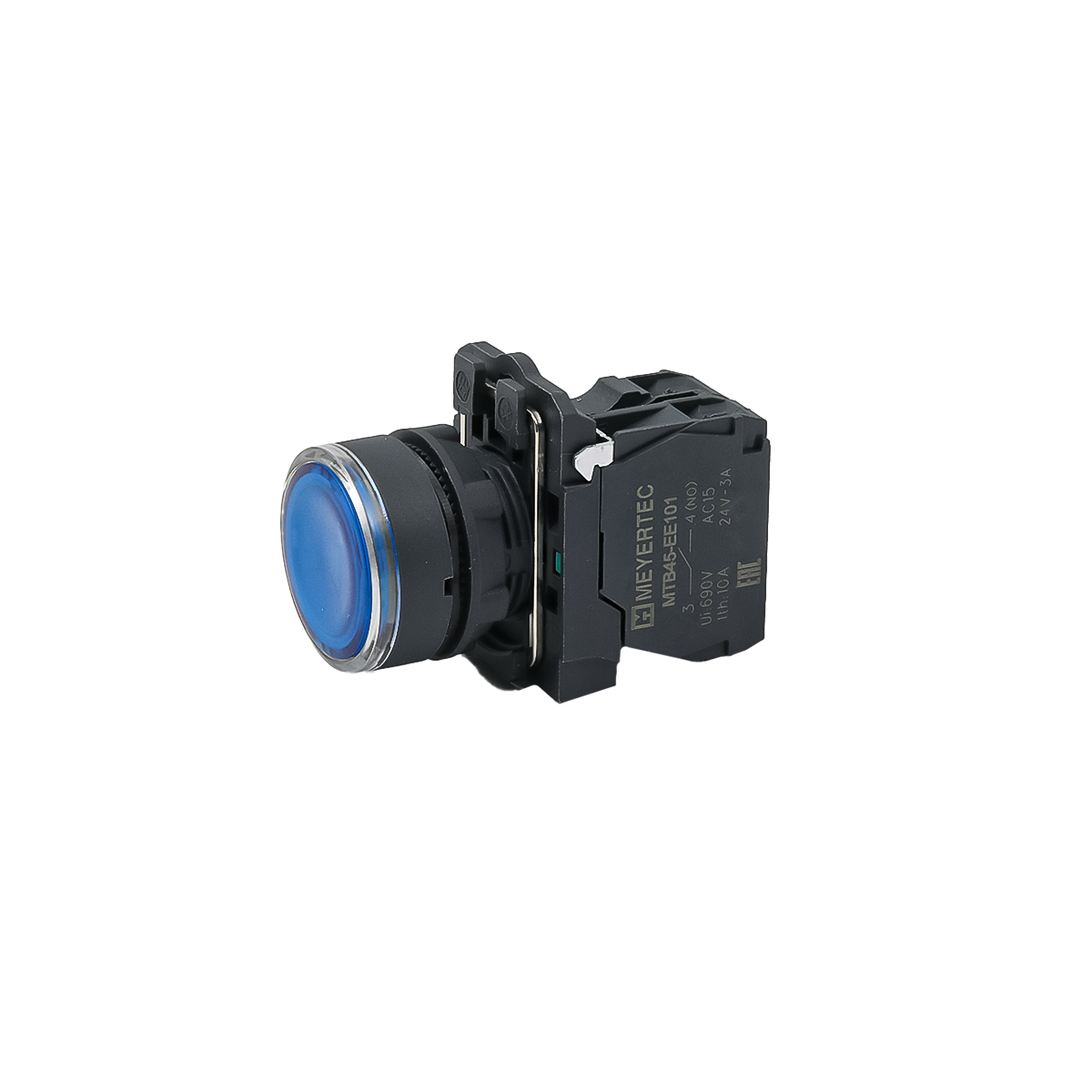

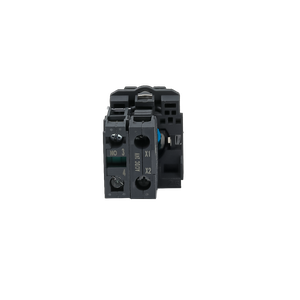

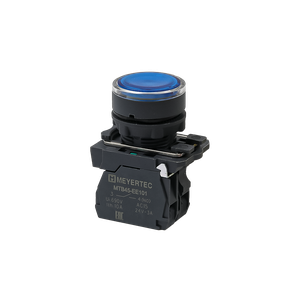

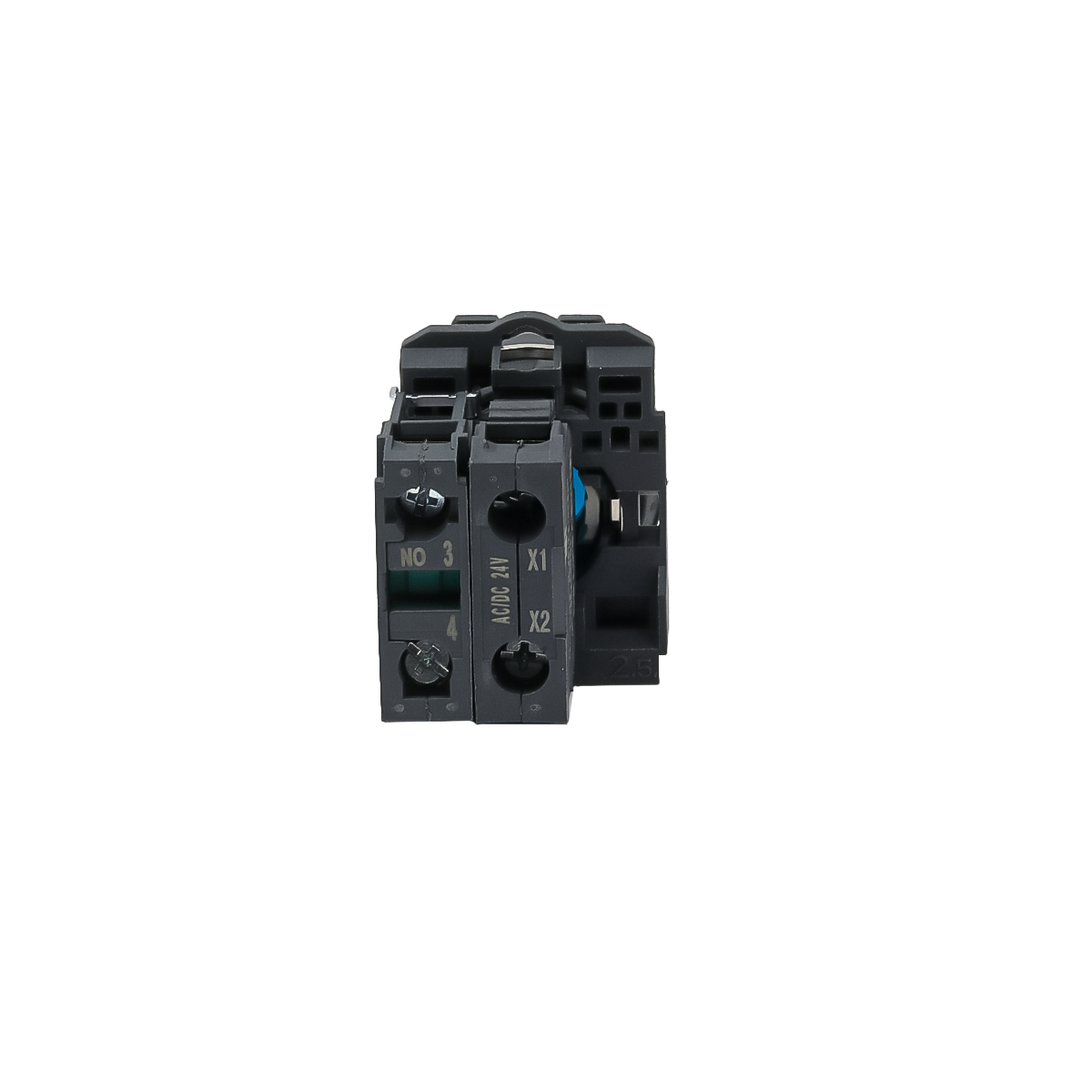

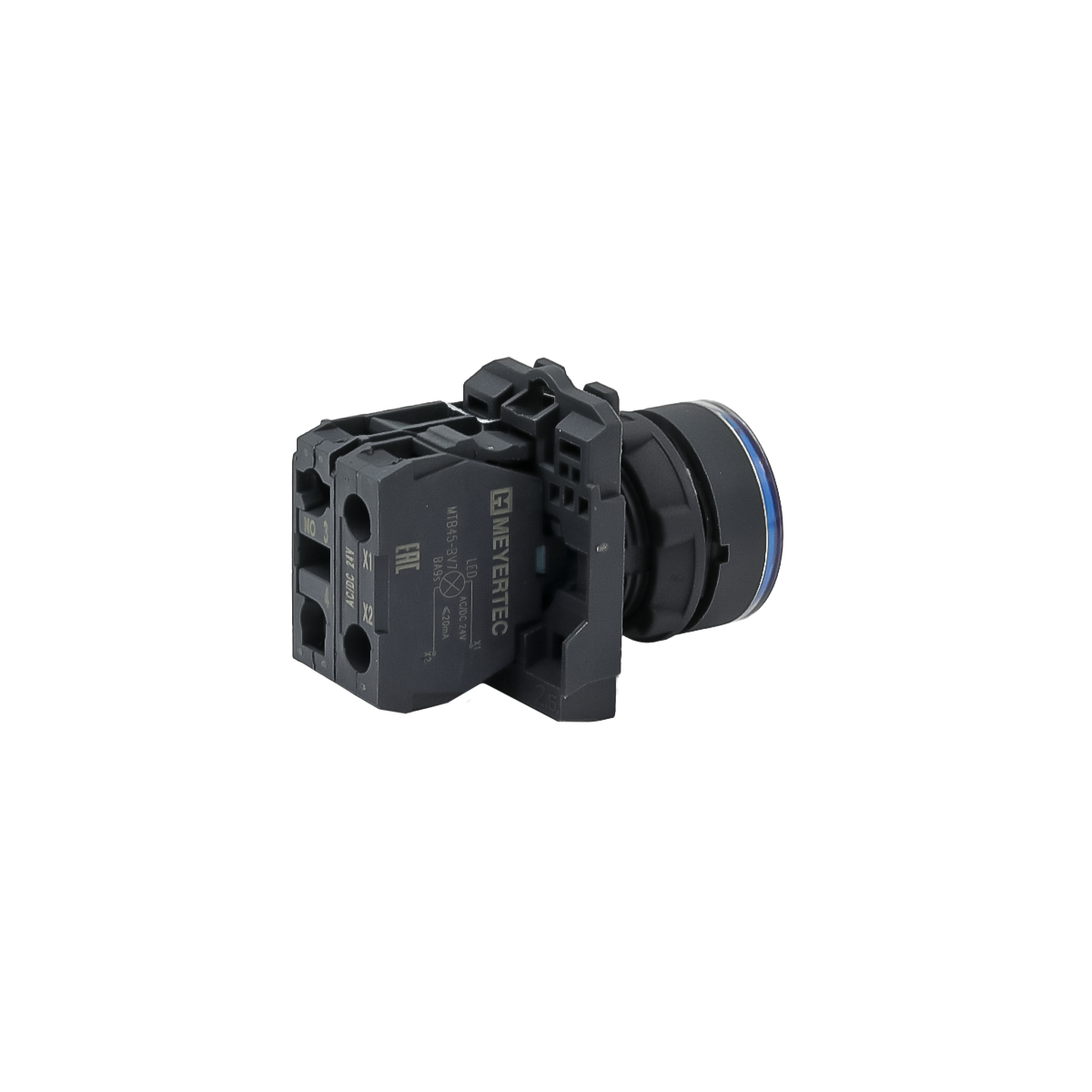

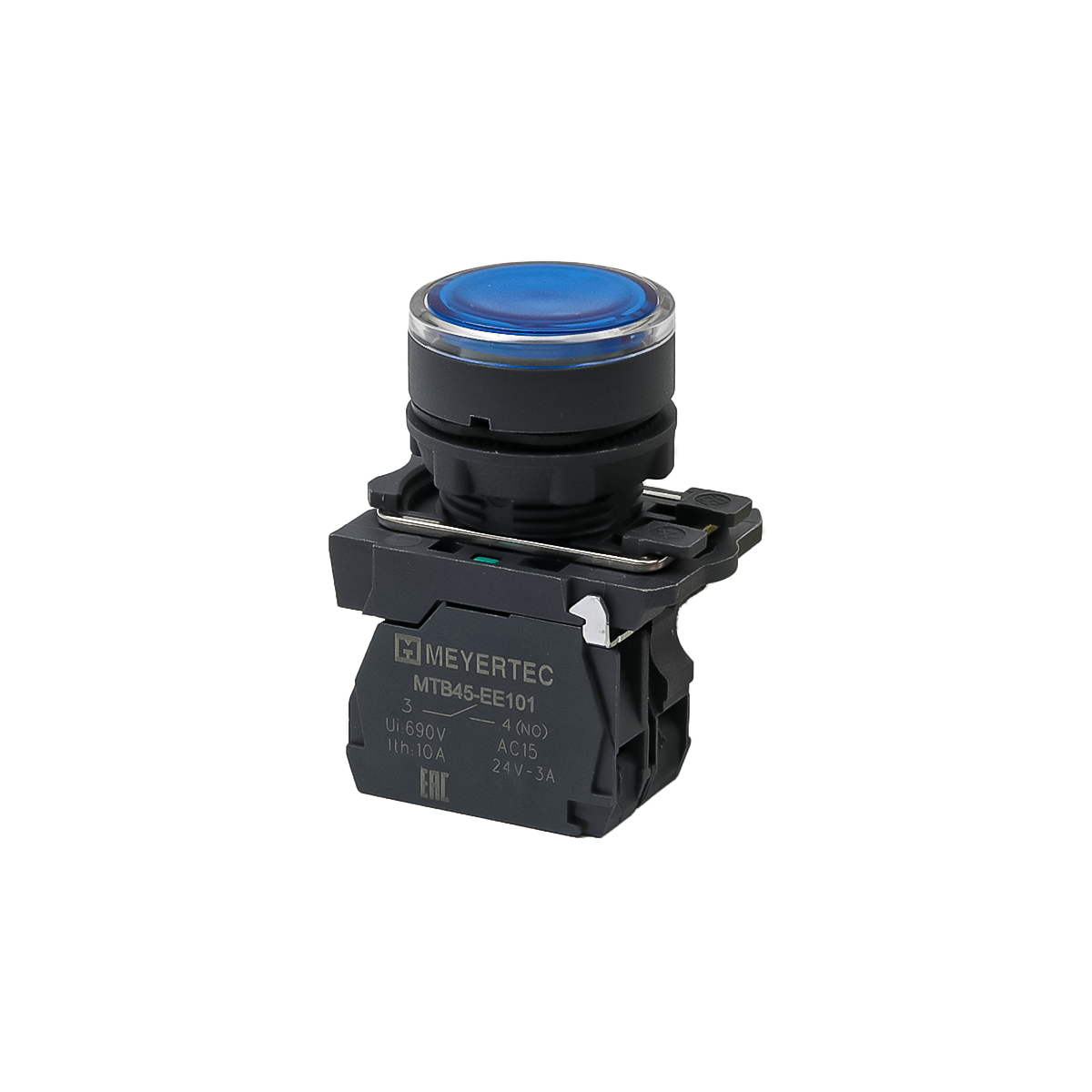

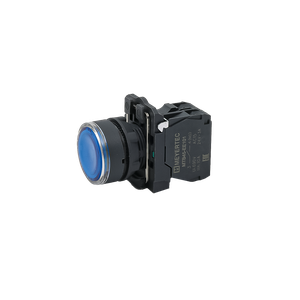

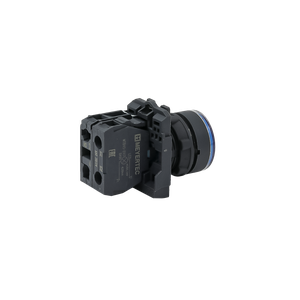

Кнопка синяя с подсветкой, 1NO, 24V AC/DC, IP65, пластик
750,30 ₽
Описание
Кнопка для шкафа управления MTB5-AW36711 (в сборе) предназначена для коммутации цепей управления и сигнализации, применяется в электрических цепях с переменным (до 690 В) или постоянным (до 400 В) напряжением и частотой тока 50/60 Гц. Устройства этой серии устанавливаются в шкафах автоматизации технологических процессов, шкафах управления конвейерными и упаковочными линиями, системах автоматики и диспетчеризации противоаварийной защиты, электрораспределительных щитах и других устройствах.
Преимущества серии MTB5
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Высокая степень ударопрочности IK07.
- Расширяемая монтажная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
- Компактный LED-модуль устанавливается в один ряд с блок-контактами и не увеличивает их монтажную глубину (для кнопок и переключателей с подсветкой).
- Высокая механическая износостойкость (до 3 000 000 нажатий).
- Головка кнопки выполнена из ПБТ (полибутилентерефталат), который обладает высокой механической прочностью и жесткостью.
- Наличие инструкции по установке в каждой индивидуальной упаковке.
Модульная серия MTB5 поставляется в сборе (головка и основание с блок-контактами) и предназначена для установки в пластиковые, металлические, стекловолоконные оболочки со степенью защиты до IP65. Рекомендована для установки в корпуса пластиковых кнопочных постов.
Видео по продукции
| Наименование | Значение | |
|---|---|---|
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 | |
| Степень защиты со стороны блок-контактов | IP20 | |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 | |
| Установочный диаметр | 22 мм | |
| Температурный диапазон | Эксплуатация: от -25 до +55 °C Хранение: от -40 до +70 °C | |
| Влажность | до 90 %, без образования конденсата | |
| Предельная высота, не более | 2000 м | |
| Вибростойкость (при частоте 10–50 Гц) | 15 g | |
| Номинальный ток термической стойкости (I th ) | 10 А | |
| Номинальное напряжение изоляции (U i ) | 690 В | |
| Усилие нажатия кнопки: | 10 Н | |
| с 1 NO контактом | ||
| с 1 NC контактом | 8 Н | |
| Усилие нажатия кнопки от дополнительно установленного блок-контакта: | 0,8 Н | |
| с 1 NO контактом | ||
| с 1 NC контактом | 0,6 Н | |
| Размер и тип подключаемых проводов: | 1 × 0,5 мм 2 (20 AWG) жесткий или мягкий | |
| минимальные значения | ||
| максимальные значения | 2 × 1,5 мм 2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм 2 (14 AWG) без кабельного наконечника | |
| Механическая износостойкость | ||
| головка грибовидной кнопки: | 3 × 10⁵ циклов | |
| головки переключателей с подсветкой | 1 × 10⁵ циклов | |
| остальные головки кнопок и переключателей | 3 × 10⁶ циклов | |
| Электрический срок службы | 1 × 10⁵ циклов при переменном напряжении | |
| Материал изготовления: | ||
| головка | РВТ (полибутилентерефталат) | |
| толкатель | РВТ (полибутилентерефталат) | |
| основание | РВТ (полибутилентерефталат) | |
| cкоба фиксации | Металл | |
| контакты | Сплав серебра и никеля | |
| корпус блок-контактов | РВТ (полибутилентерефталат) | |
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) | |
| Толщина стенки шкафа | 1...6 мм | |
| Ремонтопригодность | Неремонтопригодны | |
| Комплектация изделия | Изделие в сборе | |
Категории нагрузок
| Параметр | Значение |
|---|---|
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
Характеристики модуля подсветки
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 220 В AC/DC или 24 В AC/DC |
| Срок службы | ≥ 30 000 часов |
| Цвет светодиода | Белый, зеленый, красный, желтый, синий |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (U e ), В | Номинальный рабочий ток АС- | Номинальный рабочий ток DС- |
|---|---|---|
| 15, А | 13, А | |
| 125 | — | 0,55 |
| 240 | 3 | — |
| 250 | — | 0,27 |
| 380 | 2,5 | — |
Сертификаты и декларации
| Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для Устройств управления MTB5 | Скачать |
Чертежи и 3D модели
| Вес индивидуальной упаковки, гр. | 37,00 |
| Объем индивидуальной упаковки, м3 | 0,000080 |
| Количество в индивидуальной упаковке, шт | 1 |
| Количество в групповой упаковке, шт | 8 |
| Количество в транспортной упаковке, шт | 160 |
| EAN-13 Индивидуальный | 4610095727698 |
| EAN-13 Групповой | 4610095728763 |
| ITF-14 Транспортный | 14610095728760 |
