MEYERTEC

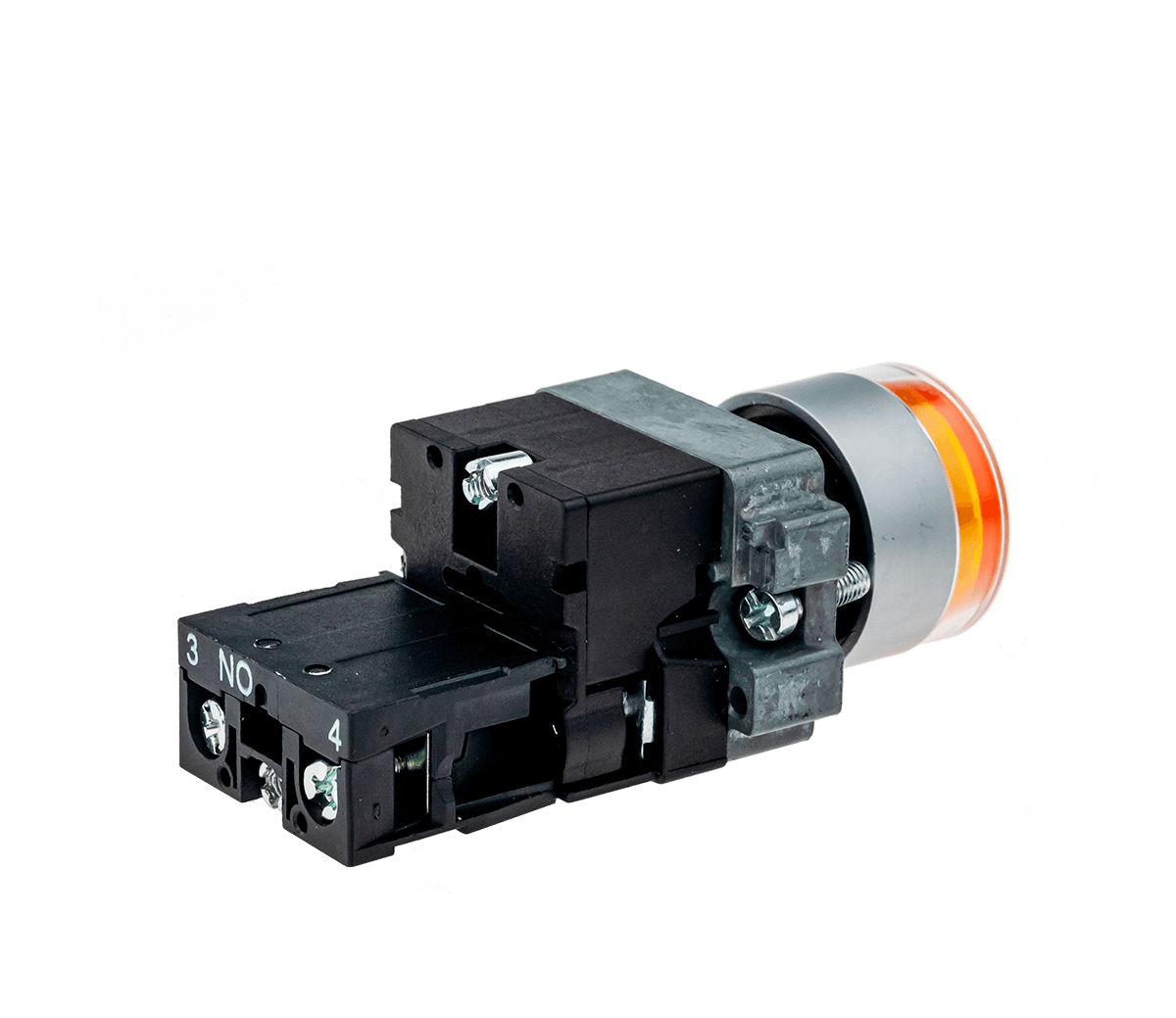

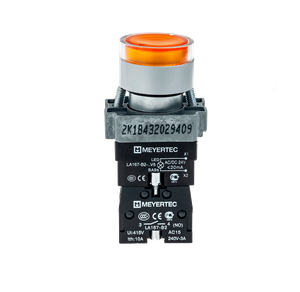

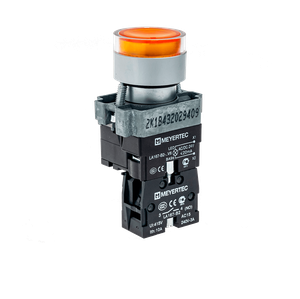

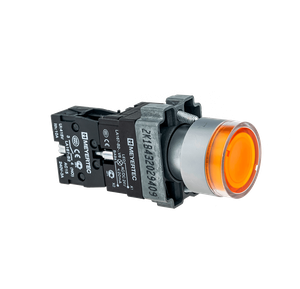

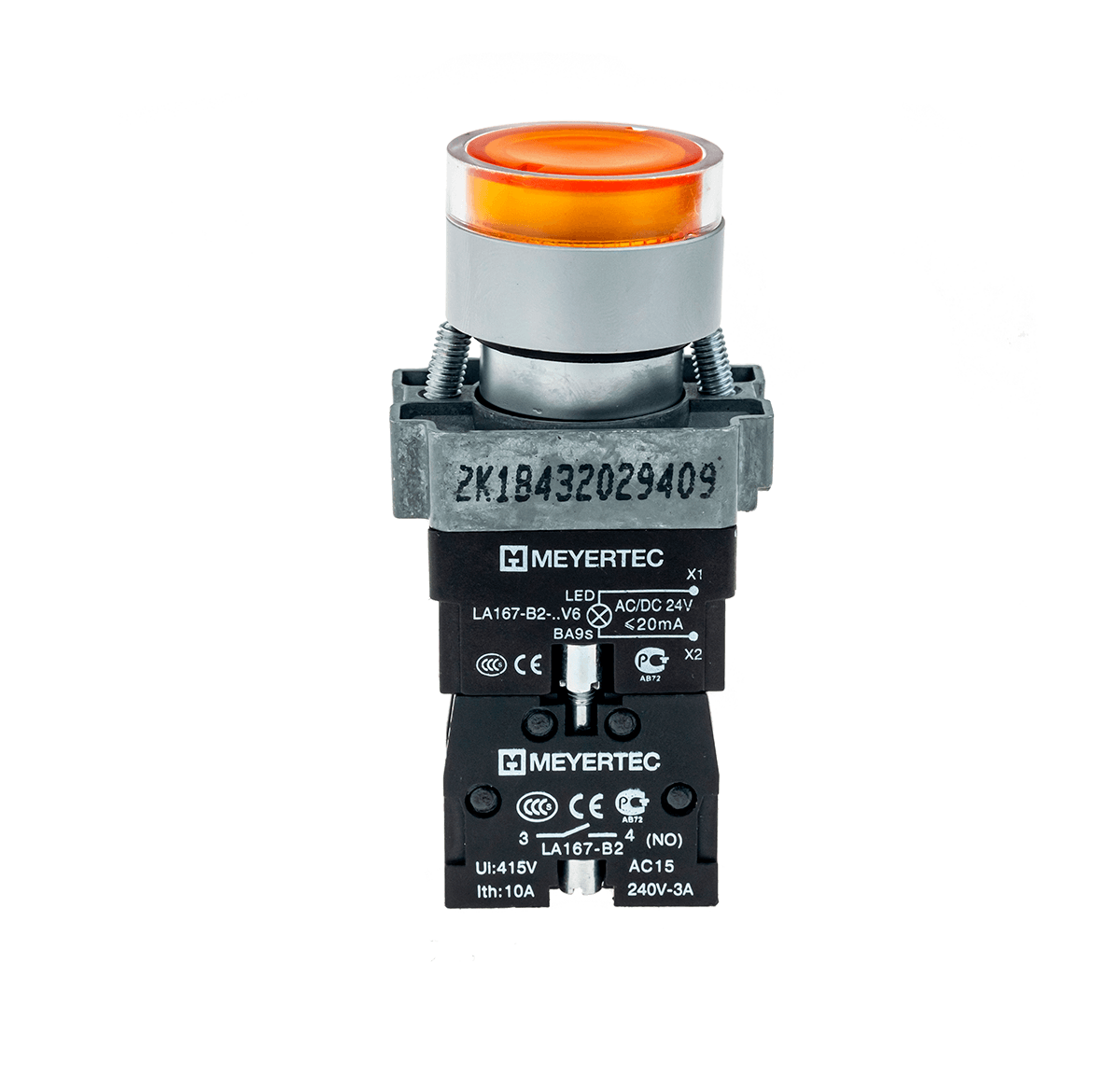

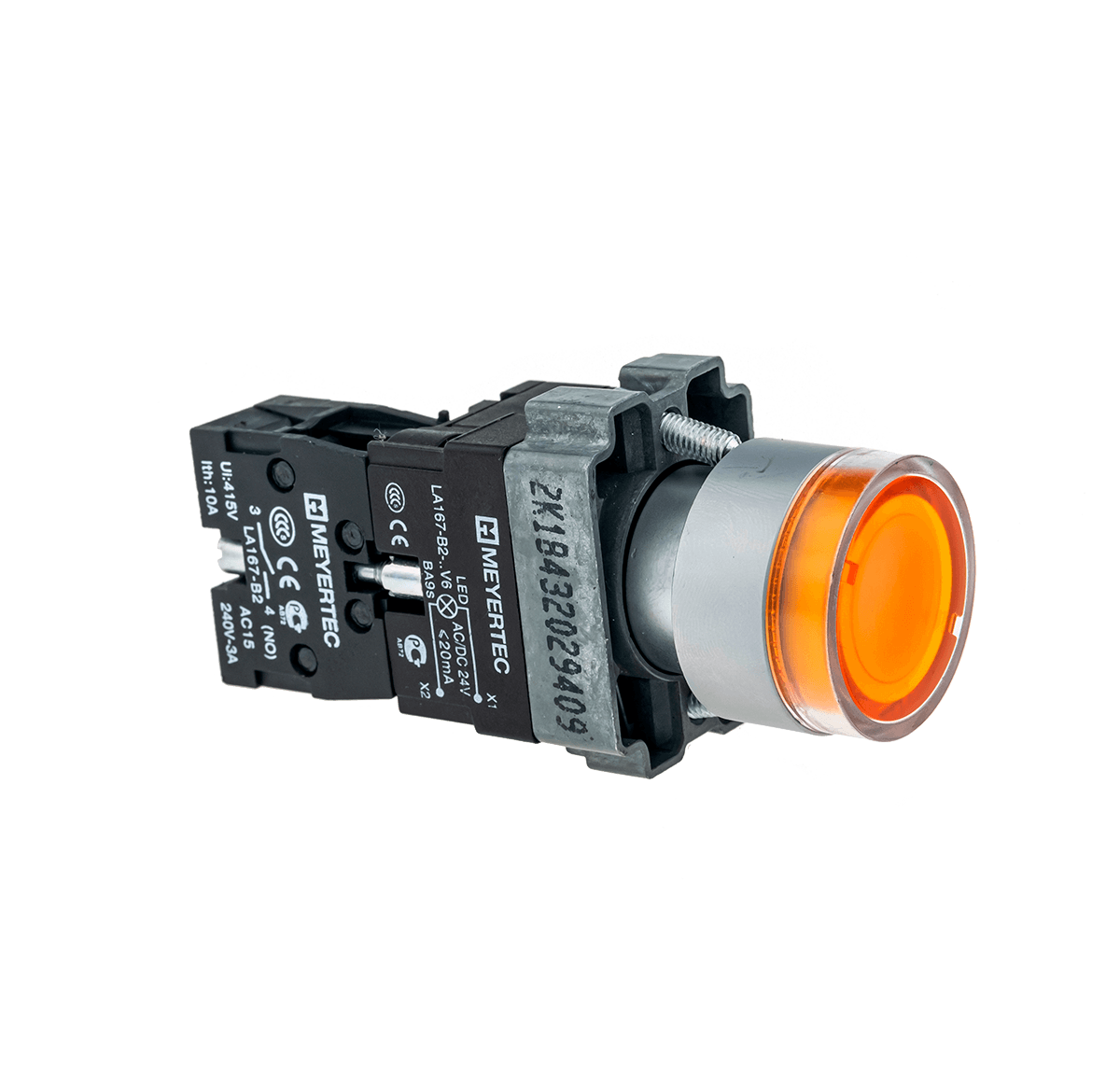

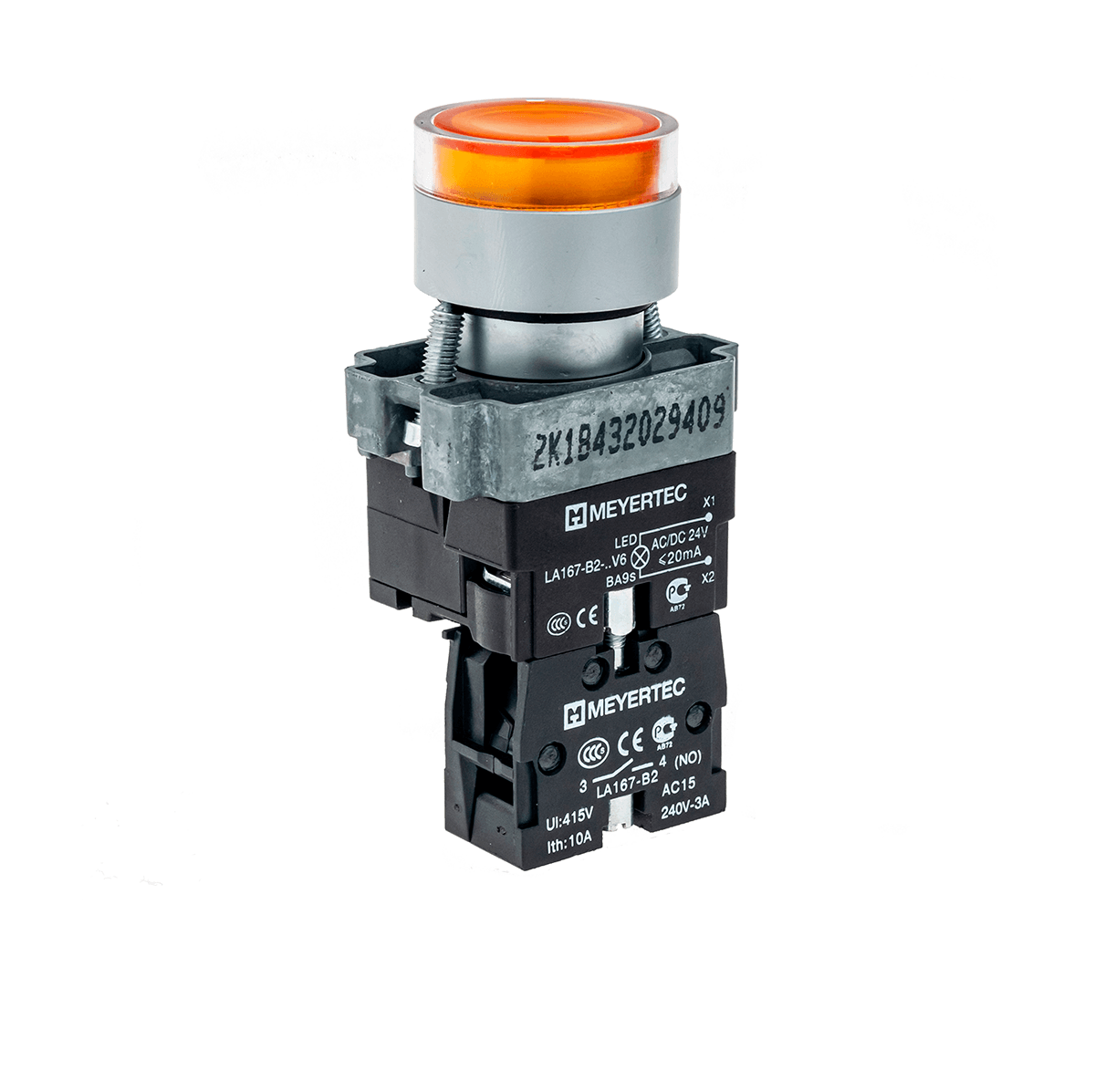

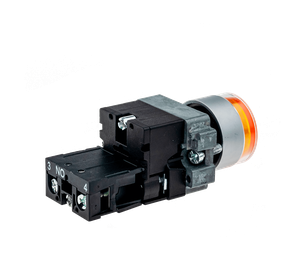

Кнопка с подсветкой желтая 24V 1NO

Артикул производителя: 58204
Код товара: meyertec_167734_58204
Продается штучно, 348 ед. в наличии
Обновлен: 23 июня 19:01

812,52 ₽

Описание

Кнопки MTB2-BW3561 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении, а также имеют высокую степень ударопрочности.

Устройства в металлическом исполнении MTB2-B предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Преимущества

Высокая ударопрочность IK07
Степень защиты IP65
Возможность расширения контактной группы
Высокий коммутационный ресурс
Коммутационный ток 10А
Сменная светодиодная лампа BA9s

Видео по продукции

Параметр	Значение
Температурный диапазон	Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без конденсата
Вибростойкость	Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц).
Ударопрочность	Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g.
Степень защиты	IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении. IP 40: головки двойных кнопок, двойных кнопок с подсветкой. В смонтированном положении.
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	415 В
Усилие нажатия	Кнопки со скрытым или выступающим толкателем - с 1NO контактом: 10Н; с 1NC контактом: 8Н Дополнительные контакты - NO: доп. 4,5Н; NC: доп. 3,1Н.
Подключение	Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Механическая износостойкость	Головка грибовидной кнопки: 300000 циклов, Головки переключателей с подсветкой: 100000 циклов, Остальные головки кнопок и переключателей: 3000000 циклов.
Цоколь светодиодной лампы	BA9s

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для устройств управления MTB2-B

Скачать

Чертежи и 3D модели

Габаритный чертеж MTB2-BW3561

Скачать

Библиотека EPLAN

Библиотека EPLAN (устройства управления и сигнализации)

Скачать

Количество в групповой упаковке	20 шт.
Количество в транспортной упаковке	200 шт.
Размеры индивидуальной упаковки, мм	80 х 42 х 33
Размеры групповой упаковки, мм	-
Размеры транспортной упаковки, мм	460 х 305 х 250
Объем индивидуальной упаковки, м3	0,000111
Объем групповой упаковки, м3	-
Объем транспортной упаковки, м3	0,035075
Вес единицы (нетто), грамм	86,4
Штрих-код EAN13	4610015847550

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов Руководство по эксплуатации для устройств управления MTB2-B Габаритный чертеж MTB2-BW3561 Библиотека EPLAN (устройства управления и сигнализации)

Характеристики

Кратность товара: 1
