MEYERTEC

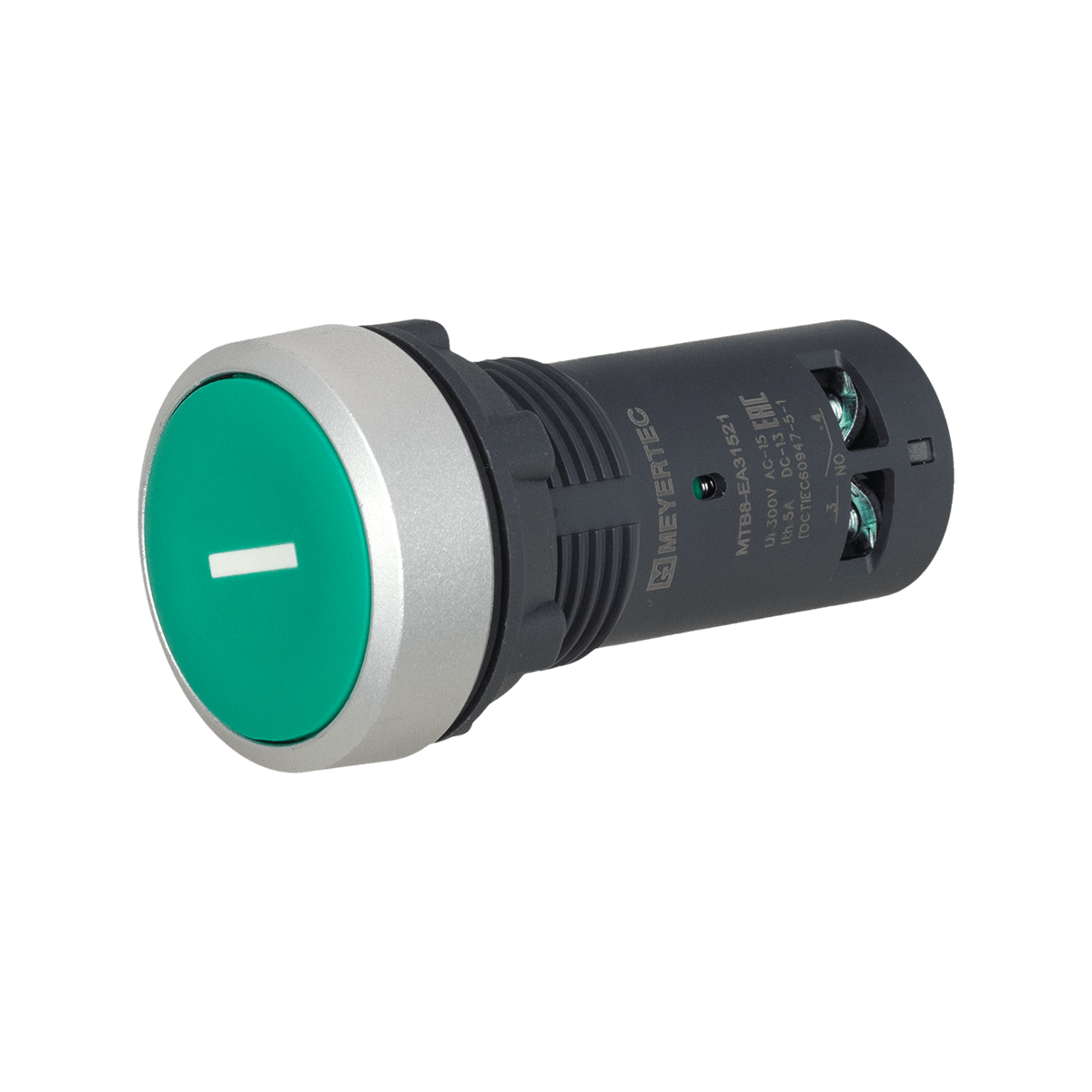

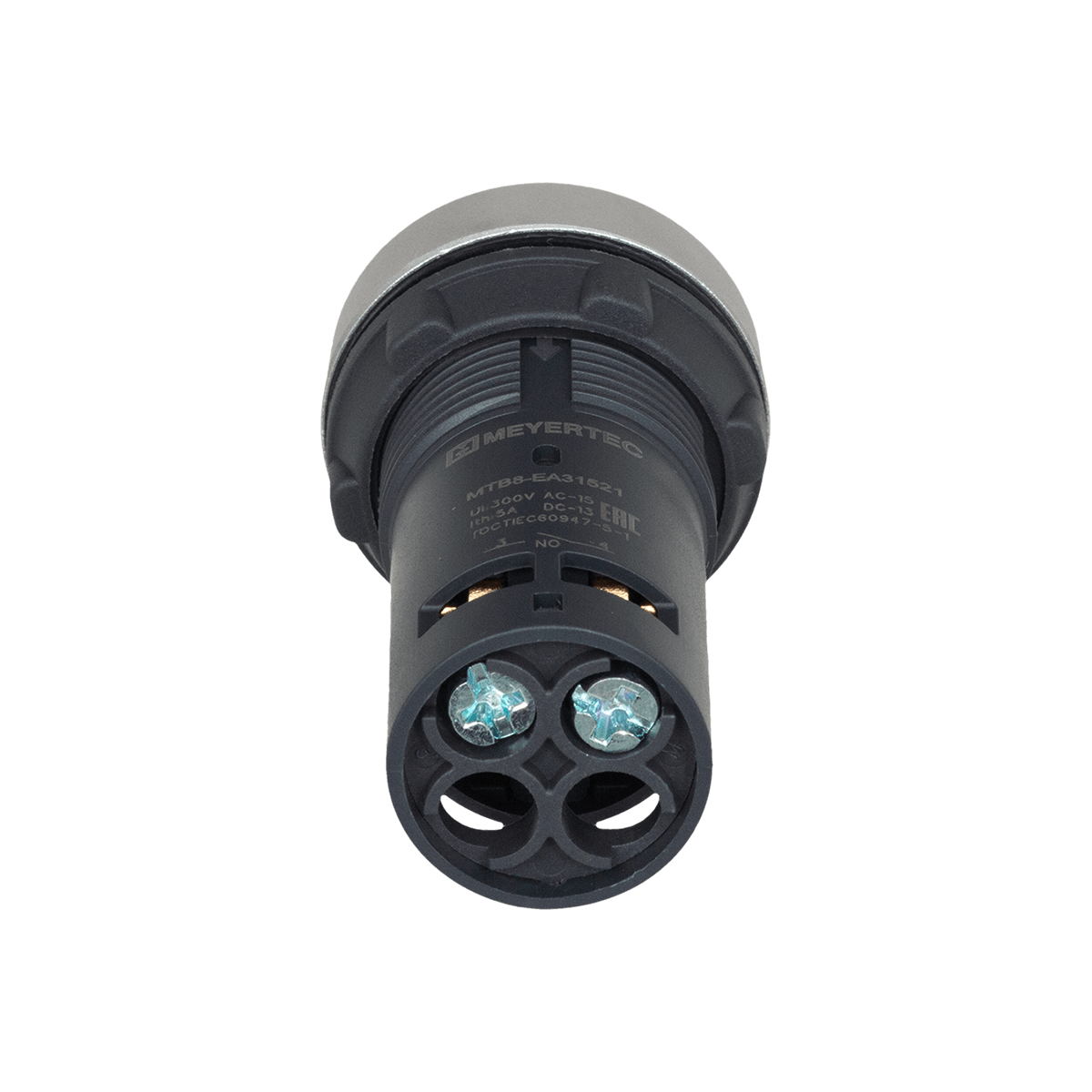

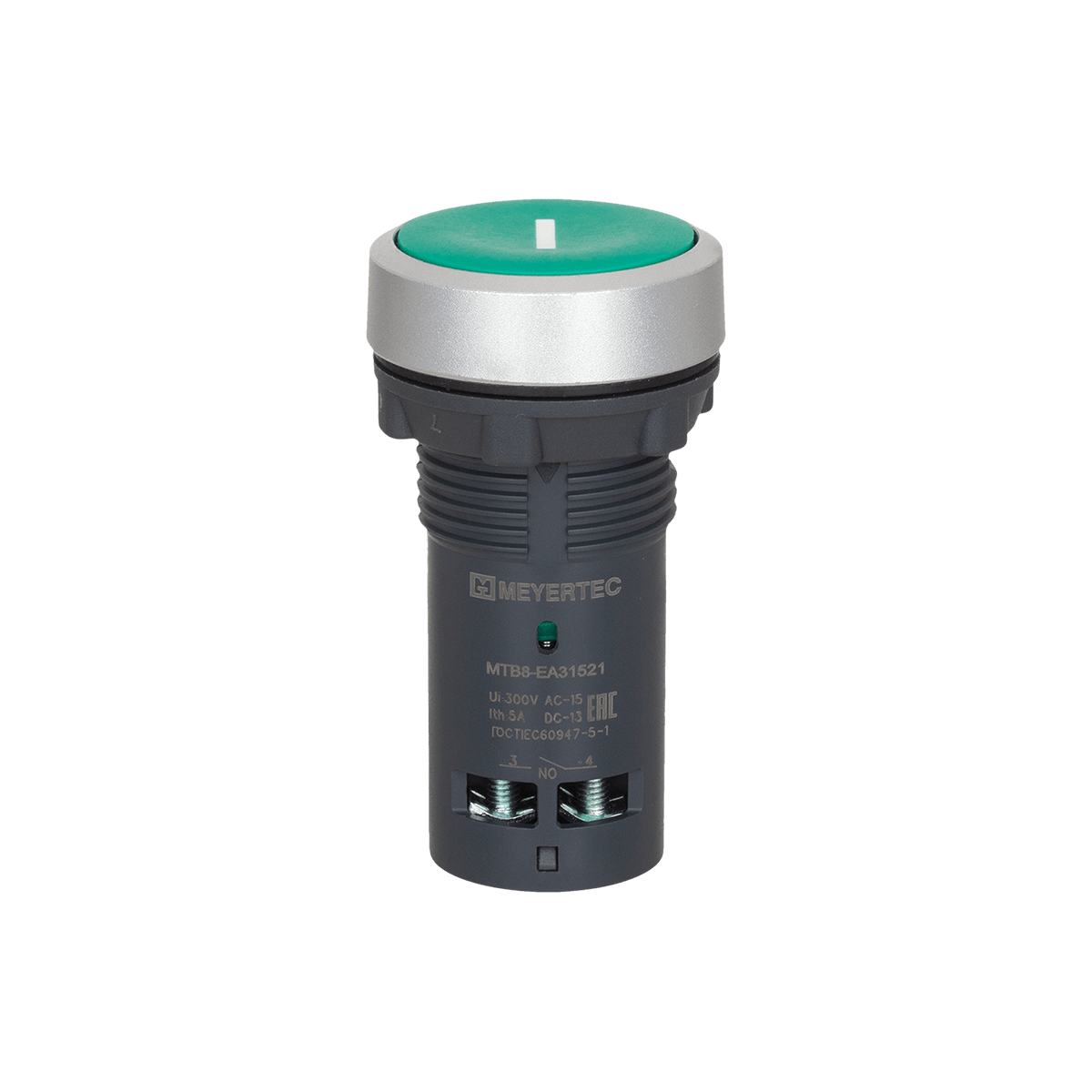

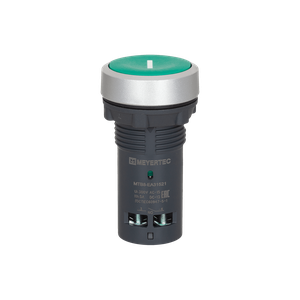

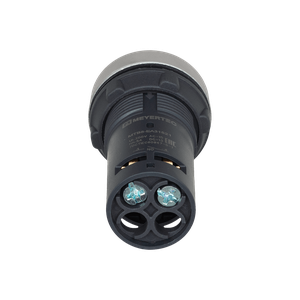

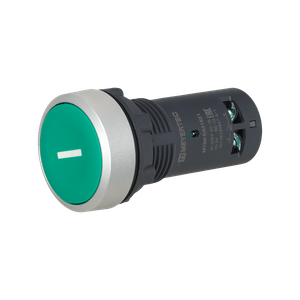

Кнопка плоская зеленая, маркировка "I", 1NO, IP65, пластик

Артикул производителя: 151263
Код товара: meyertec_167663_151263
Продается штучно, 119 ед. в наличии
Обновлен: 23 июня 18:54

281,82 ₽

Описание

Кнопки и переключатели серии MTB8 созданы для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный моноблочный корпус со степенью защиты IP65 обеспечивает долговечность и защиту элементов управления от воздействия внешней среды.

Широкий ассортимент модификаций серии MTB8 позволяет использовать их для решения любых задач в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления. Устройства отличаются простотой установки и высокой функциональностью.

Преимущества

Степень защиты IP65
Кольцо головки из анодированного алюминия
Компактный корпус – моноблок
Фиксация при помощи одной контргайки

Установочный диаметр	22 мм
Толщина стенки шкафа	1…6 мм
Температурный диапазон	Эксплуатация: -25…+55 °С Хранение: -40…+70 °C
Влажность	до 90 % без образования конденсата
Степень защиты по ГОСТ 14254 с фронтальной стороны в смонтированном положении	IP65
Степень защиты со стороны контактов	IP20
Номинальный ток термической стойкости (Ith)	5А
Номинальное напряжение изоляции (Ui)	300 В
Механический ресурс	500000 циклов
Электрический ресурс	50000 циклов
Сопротивление контактов	50 МОм
Размер и тип подключаемых проводов: минимальные значения максимальные значения	1 × 0,5 мм 2 (28 AWG) без кабельного наконечника 2 × 1,5 мм 2 или 1 × 2,5 мм 2 без кабельного наконечника
Момент затяжки гайки	0,6 Н*м
Материал головки	Нейлон
Материал корпуса	Нейлон
Материал контактов	Сплав серебра
Ударопрочность	10g
Виброустойчивость	Частота: 50 Гц, амплитуда: 0,35 мм

Номинальный рабочий ток

Номинальное рабочее напряжение (Ue)	Номинальный рабочий ток AC	Номинальный рабочий ток DC
Номинальное рабочее напряжение (Ue)	15 А	13 А
24 В	-	0,3 А
125 В	1,5 А	0,2 А
240 В	1 А	-

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для устройств управления MTB8

Скачать

Чертежи и 3D модели

3D модель MTB8-EA31521	Скачать
Габаритный чертеж MTB8-EA31521	Скачать

Артикул Meyertec	MTB8-EA31521
Количество в индивидуальной упаковке	1
Количество в групповой упаковке	10
Количество в транспортной упаковке	200
EAN индивидуальный	4610268015157
EAN групповой	4610268015164
EAN транспортный	14610268015154
Размеры групповой упаковки, см	15.68.59.1
Размеры транспортной упаковки, см	4433.520
Объем групповой упаковки, м3	0,00120666
Объем транспортной упаковки, м3	0,02948
Вес единицы, кг	0,023
Вес групповой упаковки, кг	0,234
Вес транспортной упаковки, кг	4,68

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов Руководство по эксплуатации для устройств управления MTB8 3D модель MTB8-EA31521 Габаритный чертеж MTB8-EA31521

Характеристики

Кратность товара: 1
