MEYERTEC

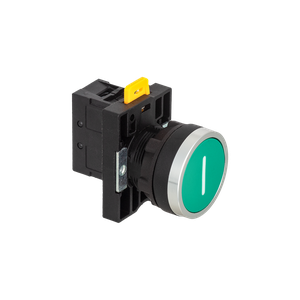

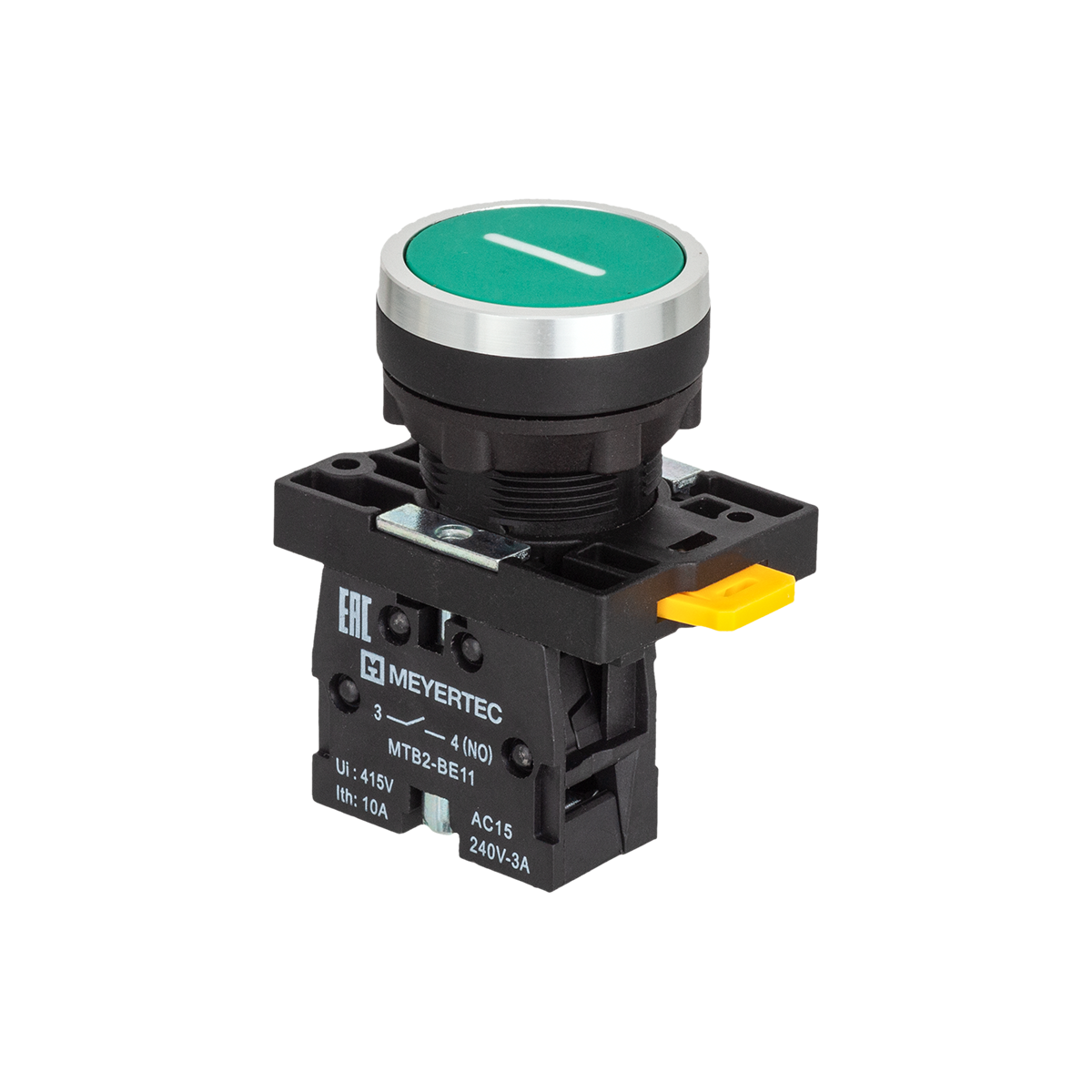

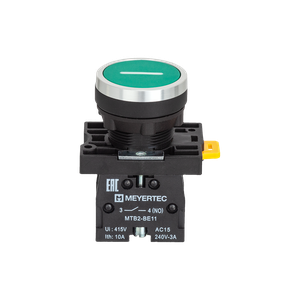

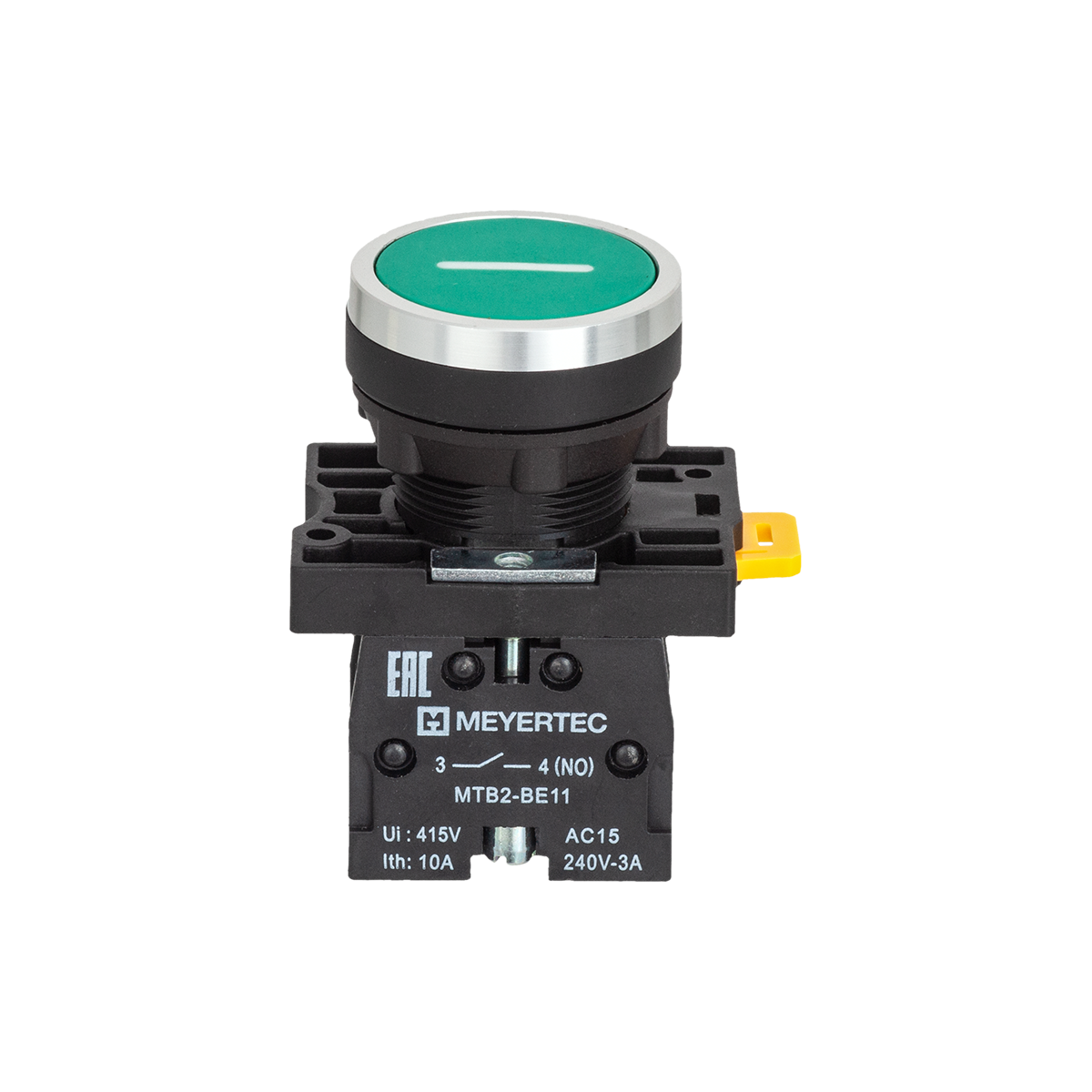

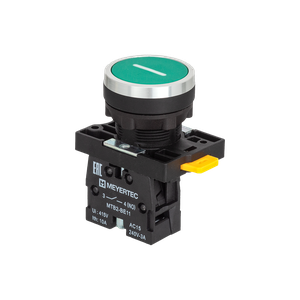

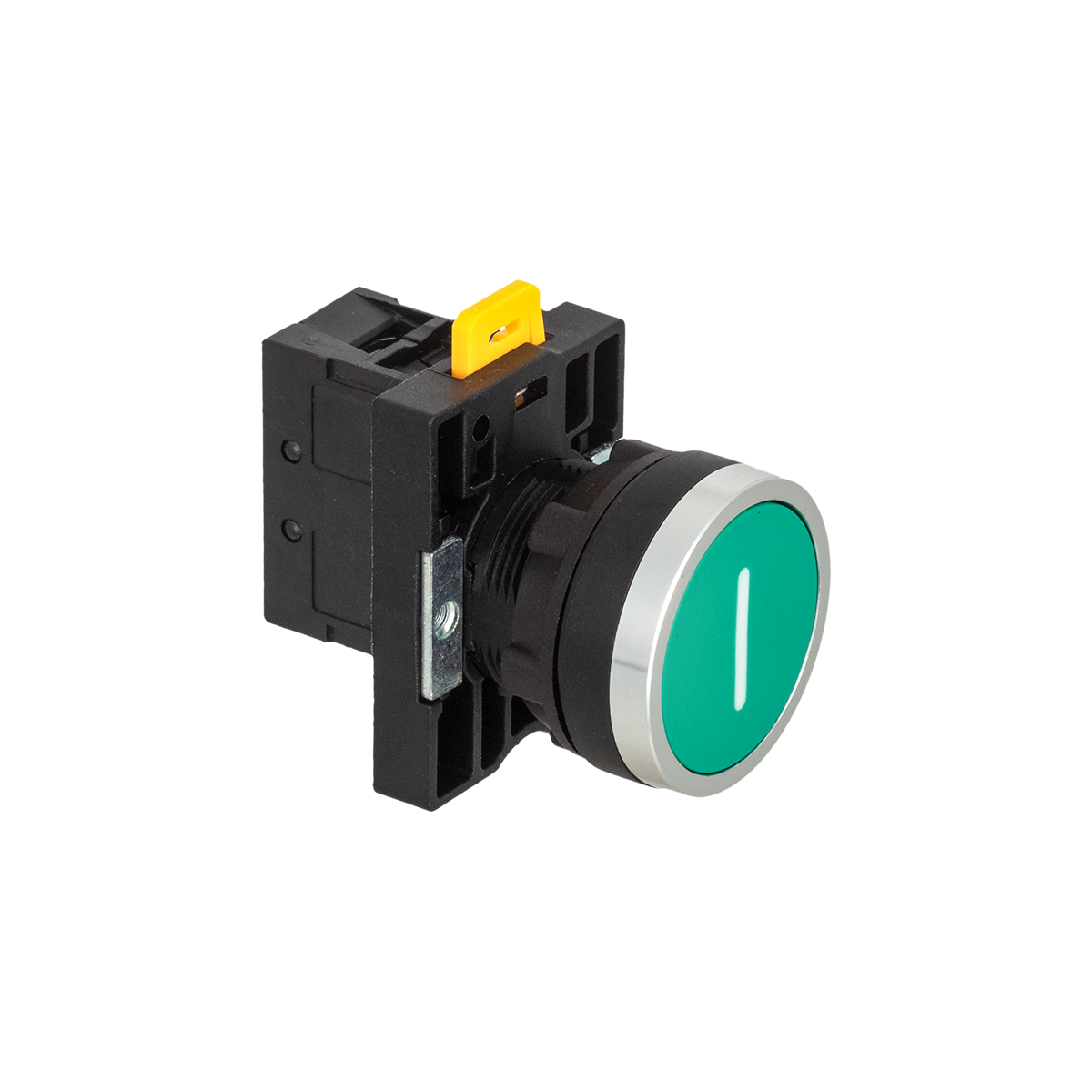

Кнопка плоская зеленая, маркировка "I", 1NO, IP54, пластик

Артикул производителя: 139411
Код товара: meyertec_167661_139411
Продается штучно, 132 ед. в наличии
Обновлен: 23 июня 18:54

318,42 ₽

Описание

Кнопки MTB2-EA31521 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.

Устройства поставляются в сборе - головка и основание с блок-контактом. Модульная конструкция позволяет расширять контактную группу до 6 блок-контактов.

Преимущества

Удобная фиксация головки кнопки в панели электрощита
Установка в панели толщиной до 6 мм
Степень защиты IP54

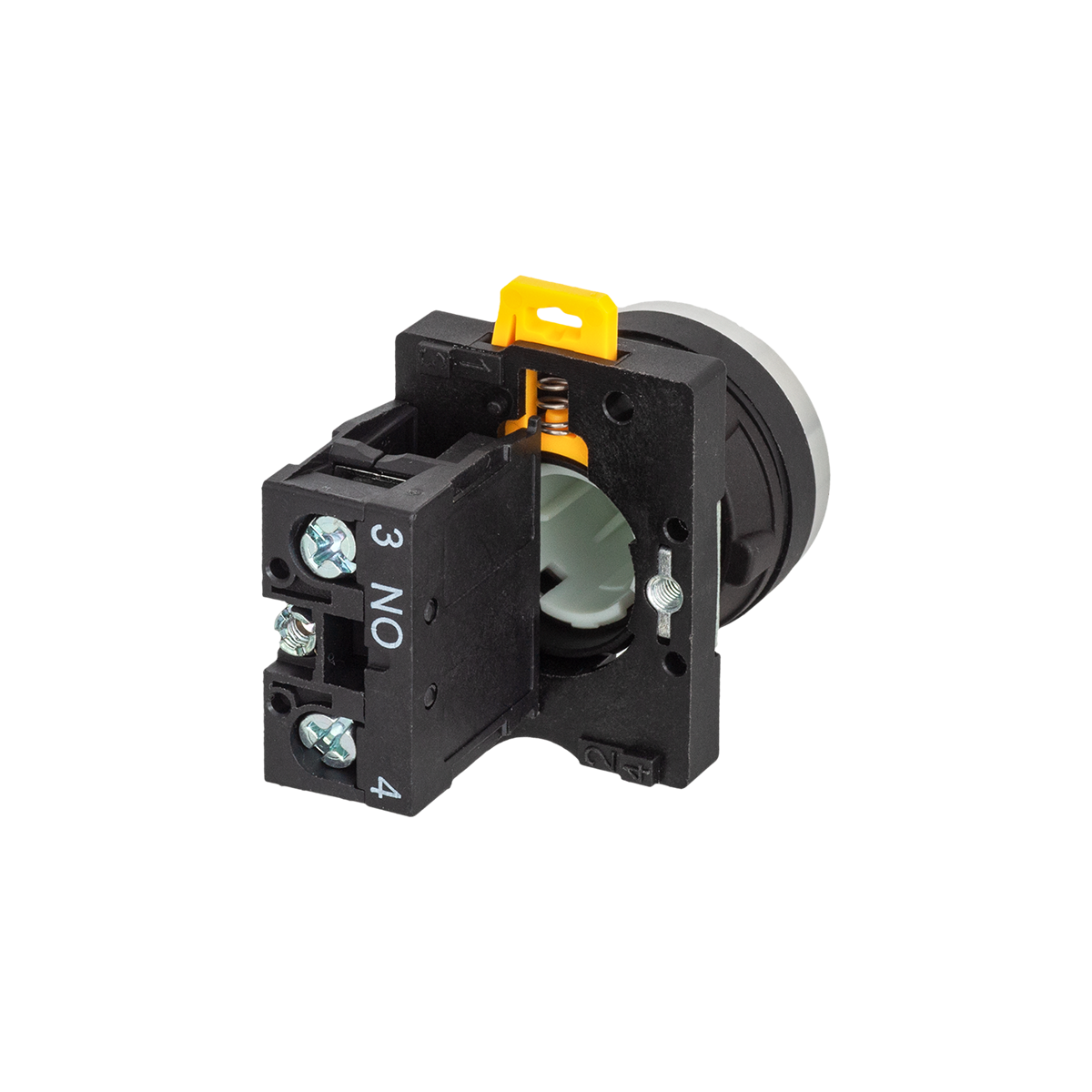

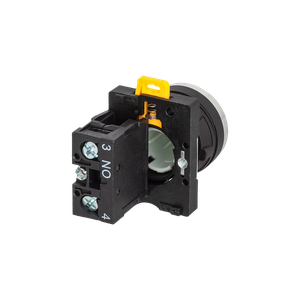

Монтаж основания с блок-контактом простым защелкиванием
Разборная конструкция за счёт фиксатора

Видео по продукции

Параметр	Значение
Степень защиты	IP40 для двойных кнопок, IP54 для остальных кнопок и переключателей
Влажность	до 90 %, без конденсата
Температурный диапазон	Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C
Напряжение питания	24AC/DC - 220В AC/DC
Диапазон рабочего напряжения	0.85 Un ≤ Un ≤ 1.1Un
Материал	Корпус PBT, контакты AgNi
Вибростойкость	Грибовидная 60 мм кнопка: 8 g Остальные кнопки и переключатели: 15 g
Механическая износостойкость	Головка грибовидной кнопки: 300 000 циклов Остальные головки кнопок и переключателей: 3 000 000 циклов
Номинальный ток термической стойкости (Ith)	10А
Номинальное напряжение изоляции (Ui)	415В
Тип контактной группы	Нормально-закрытый NС, нормально- открытый NO
Подключение проводников	Мин. 1×0.5 мм 2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм 2 (16AWG) или 1×2.5 мм 2 (14AWG)
Защита цепи от короткого замыкания	Использование плавкого предохранителя 10 А

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для сигнальных устройств MTB2-E

Скачать

Чертежи и 3D модели

3D модель MTB2-EA31521	Скачать
Габаритный чертеж MTB2-EA31521	Скачать

Вес, кг (индивидуальная, групповая упаковка, транспортная коробка)	0.031/0.41/8.2
Объем м3 на коробку	0,028
Размер групповой упаковки, см	179.56.8
Размер транспортной упаковки, см	503516
Количество в групповой упаковке	10
Количество в транспортной упаковке	200
Штрих-код EAN13	4610095729364

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов Руководство по эксплуатации для сигнальных устройств MTB2-E 3D модель MTB2-EA31521 Габаритный чертеж MTB2-EA31521

Характеристики

Кратность товара: 1
