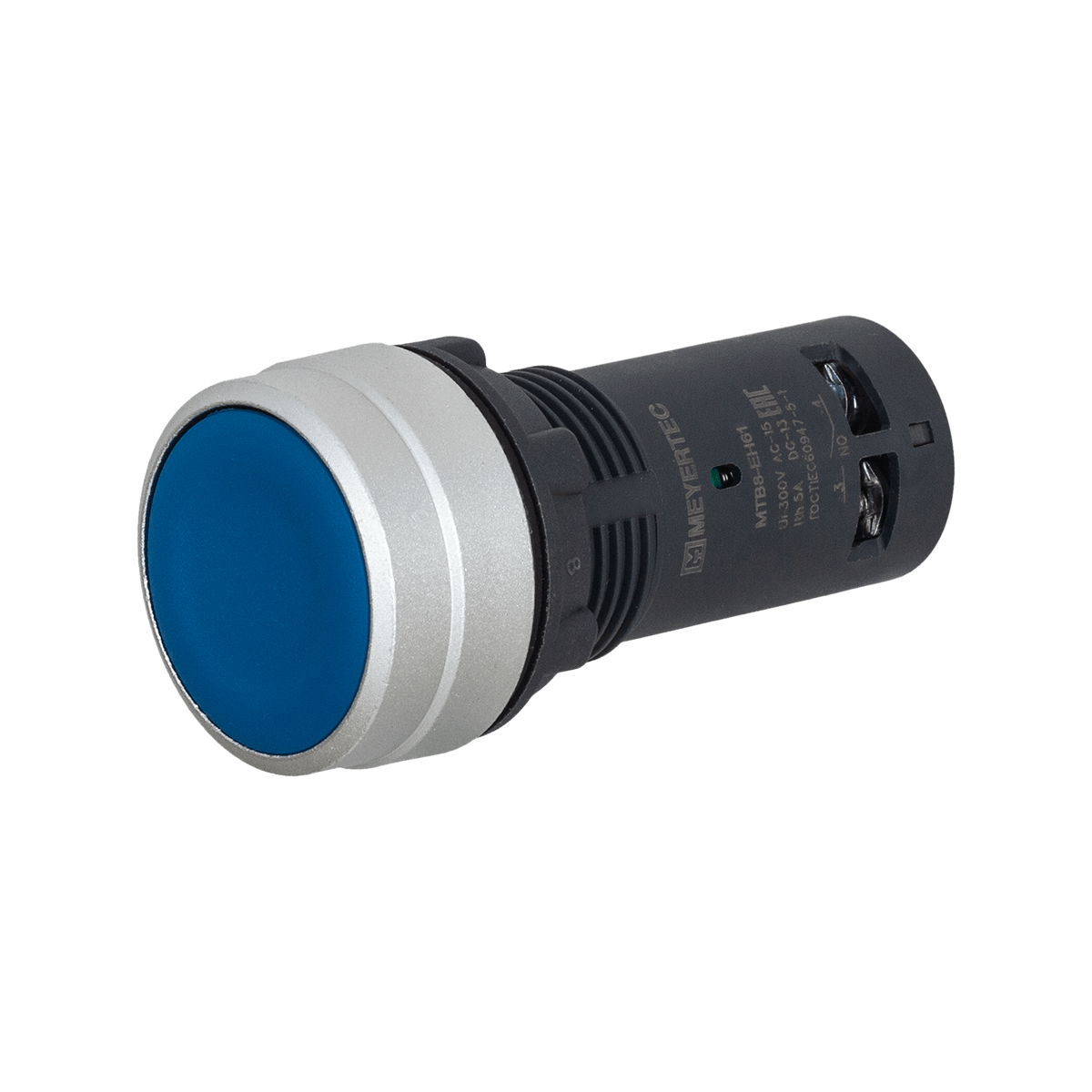

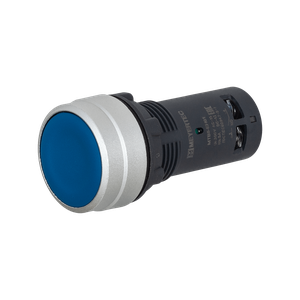

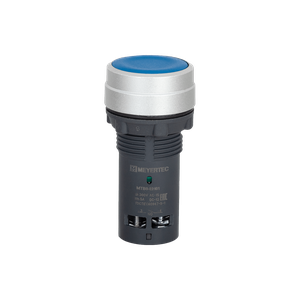

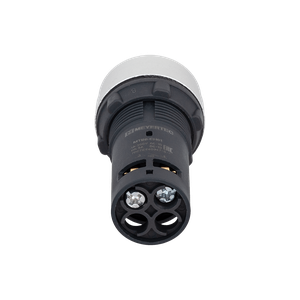

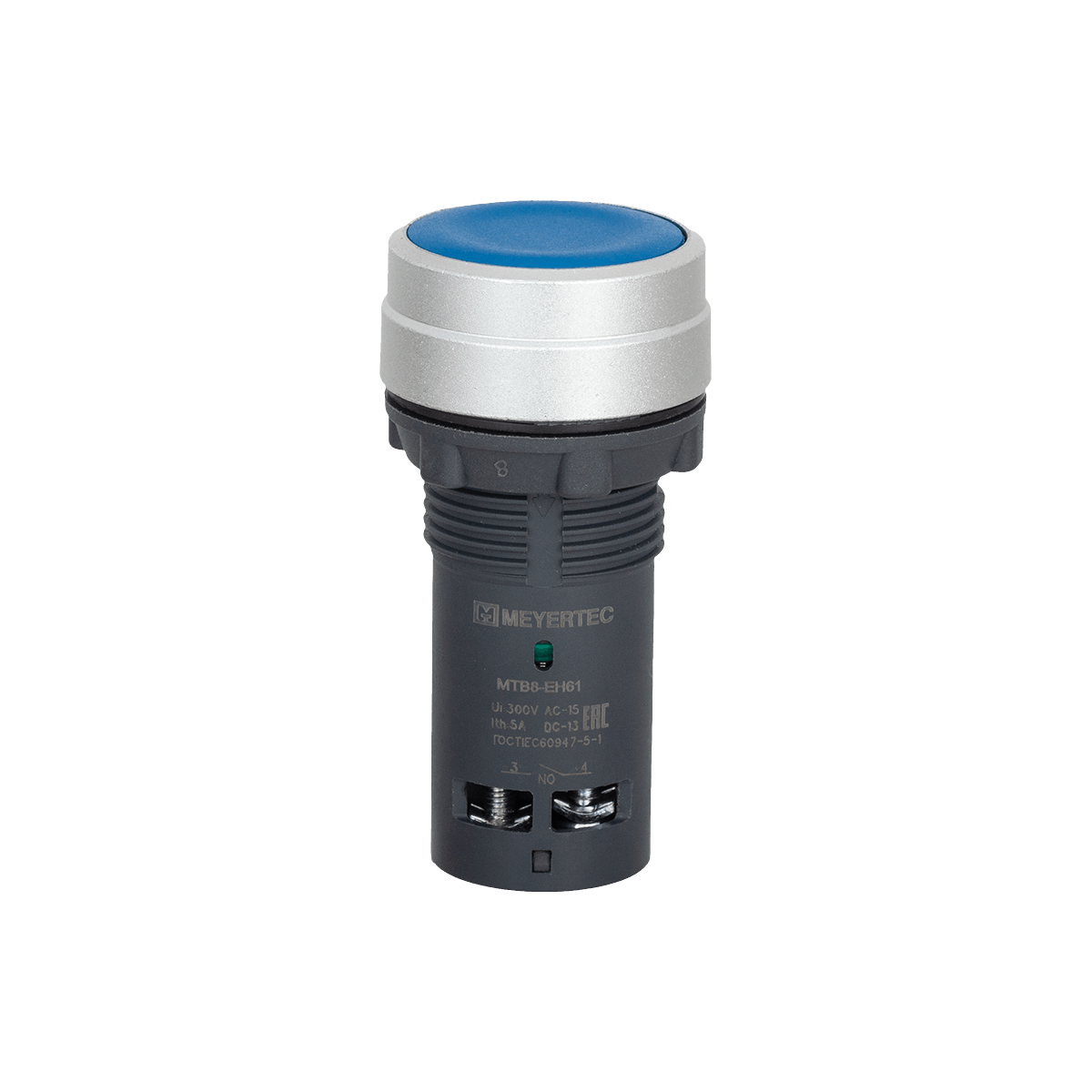

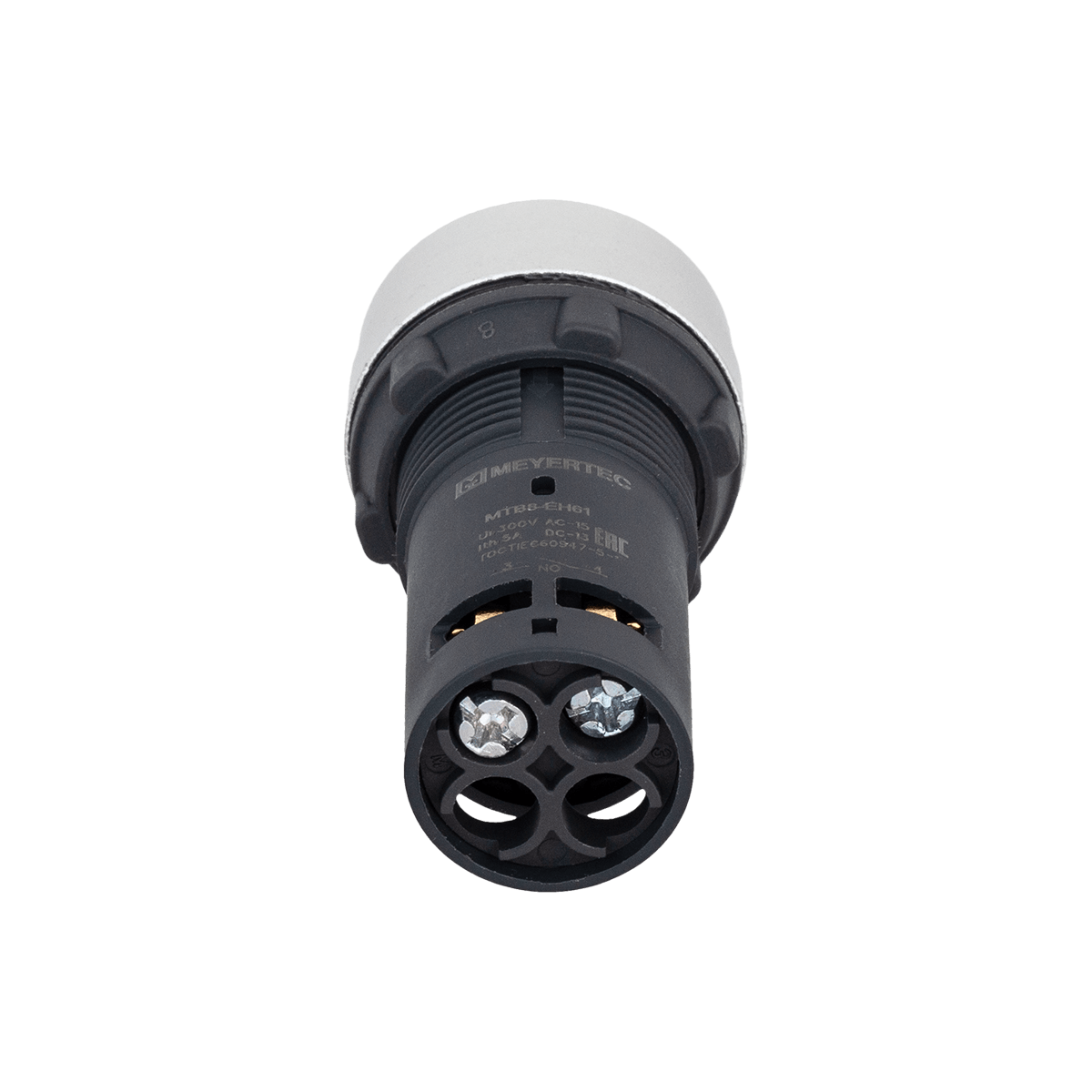

Кнопка плоская синяя с фиксацией, 1NO, IP65, пластик
353,80 ₽
Описание
Кнопки и переключатели серии MTB8 предназначены для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный моноблочный корпус со степенью защиты IP65 обеспечивает долговечность и защиту элементов управления от воздействия внешней среды.
Широкий ассортимент модификаций серии MTB8 позволяет использовать их для решения любых задач в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления. Устройства отличаются простотой установки и высокой функциональностью.
Преимущества
- Степень защиты IP65
- Кольцо головки из анодированного алюминия
- Компактный корпус – моноблок
- Фиксация при помощи одной контргайки
| Параметр | Значение |
|---|---|
| Установочный диаметр | 22 мм |
| Толщина стенки шкафа | 1…6 мм |
| Температурный диапазон | Эксплуатация: от -25 до +55 °С Хранение: от -40 до +70 °C |
| Влажность | до 90% без образования конденсата |
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 |
| Степень защиты со стороны контактов | IP20 |
| Номинальный ток термической стойкости (I th ) | 5А |
| Номинальное напряжение изоляции (U i ) | 300 В |
| Механический ресурс | 500000 циклов |
| Электрический ресурс | 50000 циклов |
| Сопротивление контактов | 50 МОм |
| Размер и тип подключаемых проводов: минимальные значения максимальные значения | 1 × 0,5 мм² (28 AWG) без кабельного наконечника 2 × 1,5 мм² или 1 × 2,5 мм² без кабельного наконечника |
| Момент затяжки гайки | 0,6 Н*м |
| Материал головки | Нейлон |
| Материал корпуса | Нейлон |
| Материал контактов | Сплав серебра |
| Ударопрочность | 10g |
| Виброустойчивость | Частота: 50 Гц, амплитуда: 0.35 мм |
Номинальный рабочий ток
| Номинальное рабочее напряжение (Ue) | Номинальный рабочий ток AC | Номинальный рабочий ток DC |
|---|---|---|
| 15 А | 13 А | |
| 24 В | - | 0,3 А |
| 125 В | 1,5 А | 0,2 А |
| 240 В | 1 А | - |
Сертификаты и декларации
| Сертификат соответствия MTB8 | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации MTB8 | Скачать |
Чертежи и 3D модели
| Артикул Meyertec | MTB8-EH55 |
| Артикул поставщика | LA167-B7E-EAZF55 |
| Артикул 1С | 159181 |
| Количество в индивидуальной упаковке | 1 |
| Количество в групповой упаковке | 10 |
| Количество в транспортной упаковке | 200 |
| Размеры индивидуальной упаковки, см | 5,5*3*3 |
| Размеры групповой упаковки, см | 15.6*8.5*9.1 |
| Размеры транспортной упаковки, см | 44*33.5*20 |
| Объем инидивидуальной упаковки, м3 | 0.0000495 |
| Объем групповой упаковки, м3 | 0,00120666 |
| Объем транспортной упаковки, м3 | 0,02948 |
| Вес единицы, кг | 0,028 |
| Вес групповой упаковки, кг | 0,3216 |
| Вес транспортной упаковки, кг | 7,432 |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Кратность товара
- 1
